Хитний конвеєр

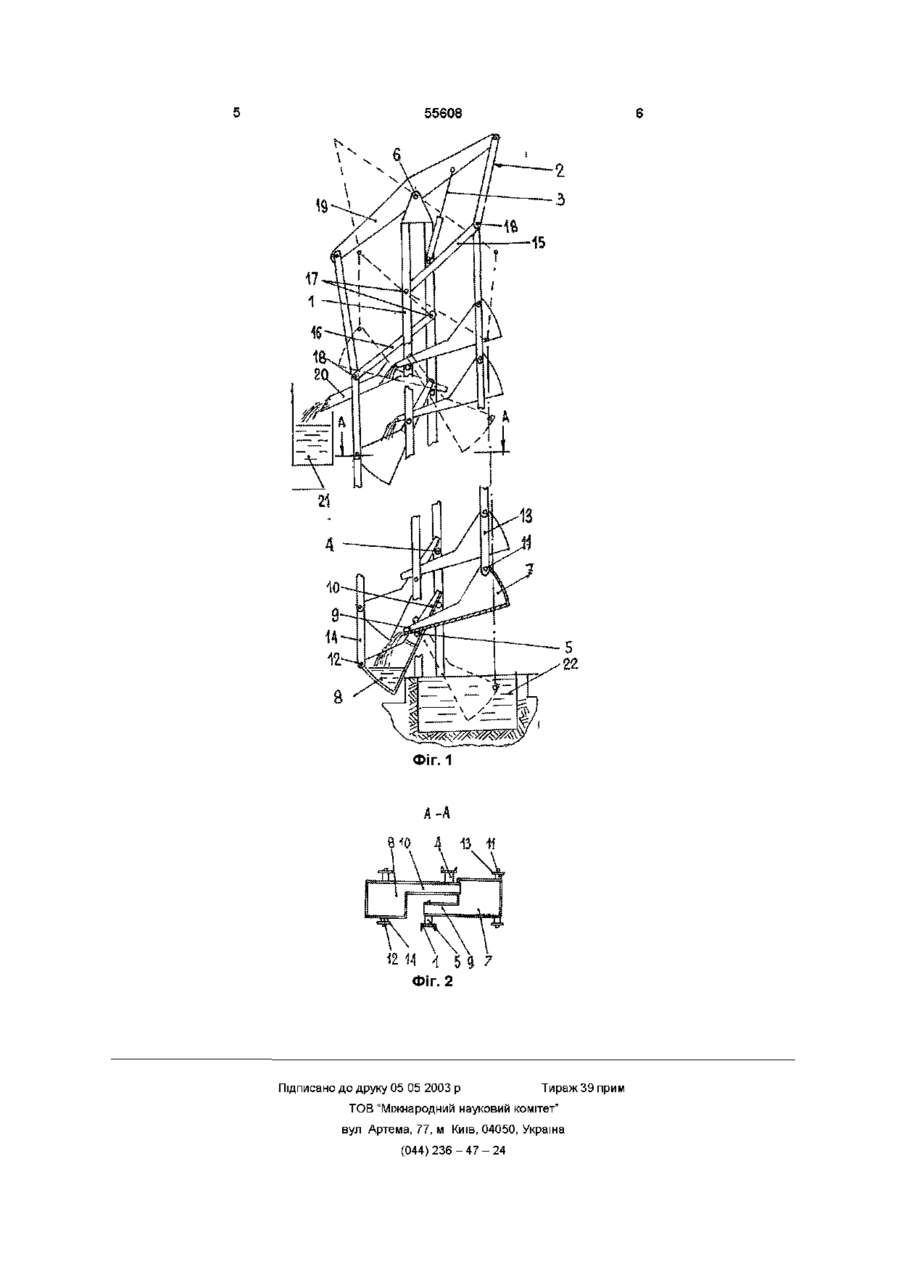

1 Хитний конвеєр для переміщення рідких або сипких вантажів, що містить основу, встановлений на ній з можливістю зворотно-поступальних переміщень транспортуючий вузол і привід його переміщення, який відрізняється тим, що основа виконана у вигляді стояка, а транспортуючий вузол - у вигляді закріпленого на стояку коромисла, до плечей якого приєднані гнучкі тяжі з шарнірно закріпленими на них ковшами з розвантажувальними носиками, які шарнірно закріплені на стояку, встановлені назустріч один одному і розташовані над зустрічними ковшами, при цьому привід транспортуючого вузла виконаний, наприклад, у вигляді гідроциліндра двобічної дії 2 Хитний конвеєр по п 1, який відрізняється тим, що вертикальні тяжі виконані у вигляді шарнірно з'єднаних ланок 3 Хитний конвеєр по п 1, який відрізняється тим, що вертикальні тяжі виконані у вигляді тросів 4 Хитний конвеєр по пп 1-3, який відрізняється тим, що вертикальні тяжі зверху шарнірно з'єднані з основою поперечними тягами Винахід відноситься до пристроїв для піднімання рідких або сипких вантажів, зокрема до конвеєрів з носіями вантажу, що переміщується циклічно, і може бути використаний для аерації виноматеріалів у виноробній промисловості і при очищенні питних і стічних вод шляхом багаторазового переливання невеликих об'ємів рідини у повітряному середовищі, а також у будівництві, сільському господарстві і інших галузях для транспортування у вертикальному напрямку сипких матеріалів з одночасним їх перемішуванням Відомий ХИТНИЙ конвеєр для переміщення матеріалів, що містить встановлений з можливістю зворотнопоступальних переміщень відносно нерухомої основи транспортуючий вузол і привід його переміщення /авторське свідоцтво SU № 1 776 614, М Кл В 65 G 25/02, 1992 р/ Недоліком відомого пристрою є складність і мала надійність роботи, що викликано великим числом конструктивних елементів, у тому числі пружинних зв'язків, а також незначна висота транспортування вантажів при їх переміщенні, що виключає використання його в якості пристрою для аерації рідини або піднімача сипких вантажів з одночасним їх сушінням Це перешкоджає досягненню технічного результату Метою винаходу є створення хитного конвеєра для піднімання рідини або сипких вантажів з бага тократним переміщенням в носи вантажу з контактуванням з переливанням або пересипанням з повітряним середовищем простого по конструкції і надійного в роботі Технічним результатом винаходу є висока ефективність аераційних процесів при транспортуванні рідини і сушки сипких матеріалів при переміщенні їх в вертикальному напрямку, а також скорочення витрат на виготовлення і експлуатацію Технічний результат досягається тим, що в хитному конвеєрі для переміщення рідких і сипких вантажів, що містить основу, встановлений на ній з можливістю зворотно-поступальних переміщень транспортний вузол і привід його переміщення, основа виконана у вигляді стояка, а транспортуючий вузол у вигляді закріпленого на стояку коромисла, до плеч якого приєднані гнучкі тяжи з шарнірно закріпленими на них ковшами з розвантажувальними носиками, які шарнірно закріплені на стояку, встановлені назустріч один одному і розташовані над зустрічними ковшами, а привід транспортуючого вузла виконаний у вигляді гідроциліндра двобічної дії, сполученого з основою і коромислом ВІДПОВІДНО винаходу вертикальні гнучкі тяжи виконані у вигляді шарнірно з'єднаних між собою ланок або тросів Винахід характеризується також тим, що гнучкі тяжи зверху сполучені з основою поперечними тягами 00 о (О ю ю 55608 Причинно-наслідковий зв'язок сукупності сутвеєр для транспортування рідини встановлений тєвих ознак і технічного результату, що досягаєтьнад ємністю 22 так, щоб при крайньому нижньому ся, полягає втому, що виконання транспортуючого положенні плеча коромисла 19 нижній ківш 7 опусвузла встановленого на стояку коромисла з прикався в зазначену ємність для збирання рідини, а єднаними до його плеч гнучкими вертикальними при транспортуванні сипких вантажів розташовутяжами створюють їм зворотно-поступальне певався у подавальника /не показаний/ сипкого мареміщення, сполучення з ними шарнірно ковшів і їх теріалу Гідроциліндр 3 з'єднаний з одним з плеч носиків шарнірно зі стояком, забезпечило їх почеркоромисла 19 і зі стояком 1 говий розворот донизу в бік зустрічного ковша для Конвеєр працює слідуючим способом Гідрозливання в нього рідини або пересипання сипкого циліндр 3 надає хитні рухи коромислу 19, яке заматеріалу для його крокового під'йому довиванбезпечує зворотно-поступальні переміщення тятажувального лотка з одночасним аеруванням жив 13 і 14 і закріплених на них ковшів 7 і 8 При рідини або просушуванням сипкого матеріалу цьому зазначені ковші повертаються навкруг шарЗ'єднання гнучких вертикальних тяжив з основою нірів 11 і 12, а носиками навкруг цапф 4 і 5 При поперечними тягами забезпечує розвантажування русі плеча коромисла 19 донизу нижній ківш 7 опуковшів від горизонтальних складових, впливаючої скається в ємність 22 /при цьому її носик 9 стає у на них маси вантажу, що піднімається вертикальне положення/ і заповнюється рідиною При русі плеча коромисла 19 уверх ківш 7 піднімаВинахід пояснюється кресленнями, де на фіг 1 ється, а його носик 9 повертається навкруг цапфи показана схема хитного конвеєра, вигляд збоку, 5, при цьому його дно нахиляється донизу нижче фіг 2 - теж саме, розріз А-А, показано взаємне розгоризонтального рівня і рідина зливається в розташування ковшів з вивантажувальними носиками ташований нижче нього ківш 8, який в результаті при транспортуванні матеріалу опускання донизу і повертання носика 10 навкруг Хитний конвеєр /фіг 1/ містить основу у вигляді цапфи 4 зайняв вертикальне положення При ностояка 1, транспортуючий вузол 2 і привід у виглявому циклі руха коромисла 19 заповнений рідиною ді гідроциліндра 3 двобічної дії Стояк 1 має цапфи ківш 8 піднімається і, повертаючись носиком 10 4 і 5, розташовані в двох вертикальних рядах зі навкруг цапфи 4, нахиляє днище донизу, і рідина зміщенням в кроці, і вісь 6 у верхній його частині переливається в слідуючий у ряду ківш 7, розтаТранспортуючий вузол /фіг 1 і 2/ виконаний у вишований над нижнім, зануреним у ємність 22 Тагляді ковшів 7 і 8 з завантажувальними носиками 9 ким чином рідина переміщується вверх на крок і 10, спрямованими назустріч один одному і розрозташування ковшів Подальший процес кроковоташованими над зустрічними згаданими ковшами го піднімання рідини здійснюється аналогічним в паралельних площинах /фіг 2/1 сполучених шарчином, по черзі заповнюючи рідиною ковші 7 і 8 нірами 11 і 12 з вертикальними тяжами 13 і 14, а Верхній в ряду ківш 7 носиком 9, нахиленим дониносиками 9 і 10 з цапфами 4 і 5 стояка 1 Тяжи 13 і 14 виконані у вигляді шарнірно з'єднаних ланок або тросів і зверху з'єднані поперечними тягами 15 і 16 з вісями 17 стояка 1 і вісями 18 тяжив 13 і 14 а верхніми кінцями з плечами коромисла 19, встановленого на ВІСІ 6 стояка 1 Під носиком 9 верхнього ковша 7 розташований лоток 20 для відведення матеріалу, що транспортується в збірник 21 Кон зу розташовується над ВІДПОВІДНИМ ЛОТКОМ 20, куди й зливається піднята вверх рідина, і по лотку зливається в збірник 21 Застосування хитного конвеєра дозволяє порційно подавати рідину на значну висоту з одночасним и аеруванням, а сипкі матеріали з перемішуванням і повітряною сушкою 55608 ФІГ. 1 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
