Льонобральний апарат
Номер патенту: 55642
Опубліковано: 27.12.2010
Автори: Нікольчук Сергій Сергійович, Налобіна Олена Олександрівна, Шовкомуд Олександр Володимирович, Ткачук Оксана Леонідівна, Герасимчук Олександр Павлович
Формула / Реферат
Льонобральний апарат, що містить подільники, ведучий шків, нескінченний бральний пас, бральні шківи, бральні ролики та направляючий ролик, який відрізняється тим, що вивідну пластину закріплено за допомогою шарнірних опор, які розміщені на стрижнях гвинтів, встановлених у кронштейні, який прикріплено до осі брального шківа, причому вивідна пластина фіксується пружинами, навитими на стрижні гвинтів з можливістю змінювати своє положення.
Текст

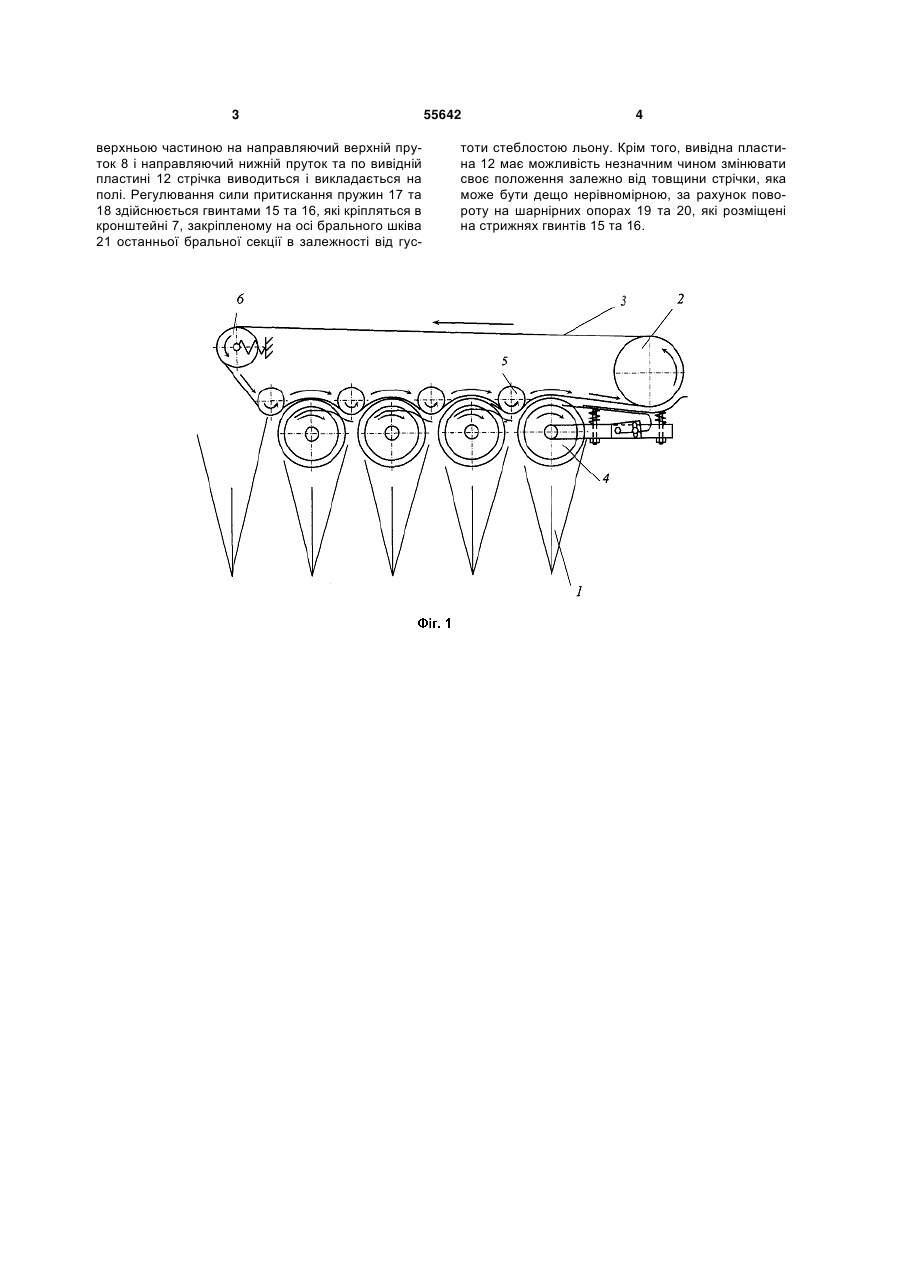

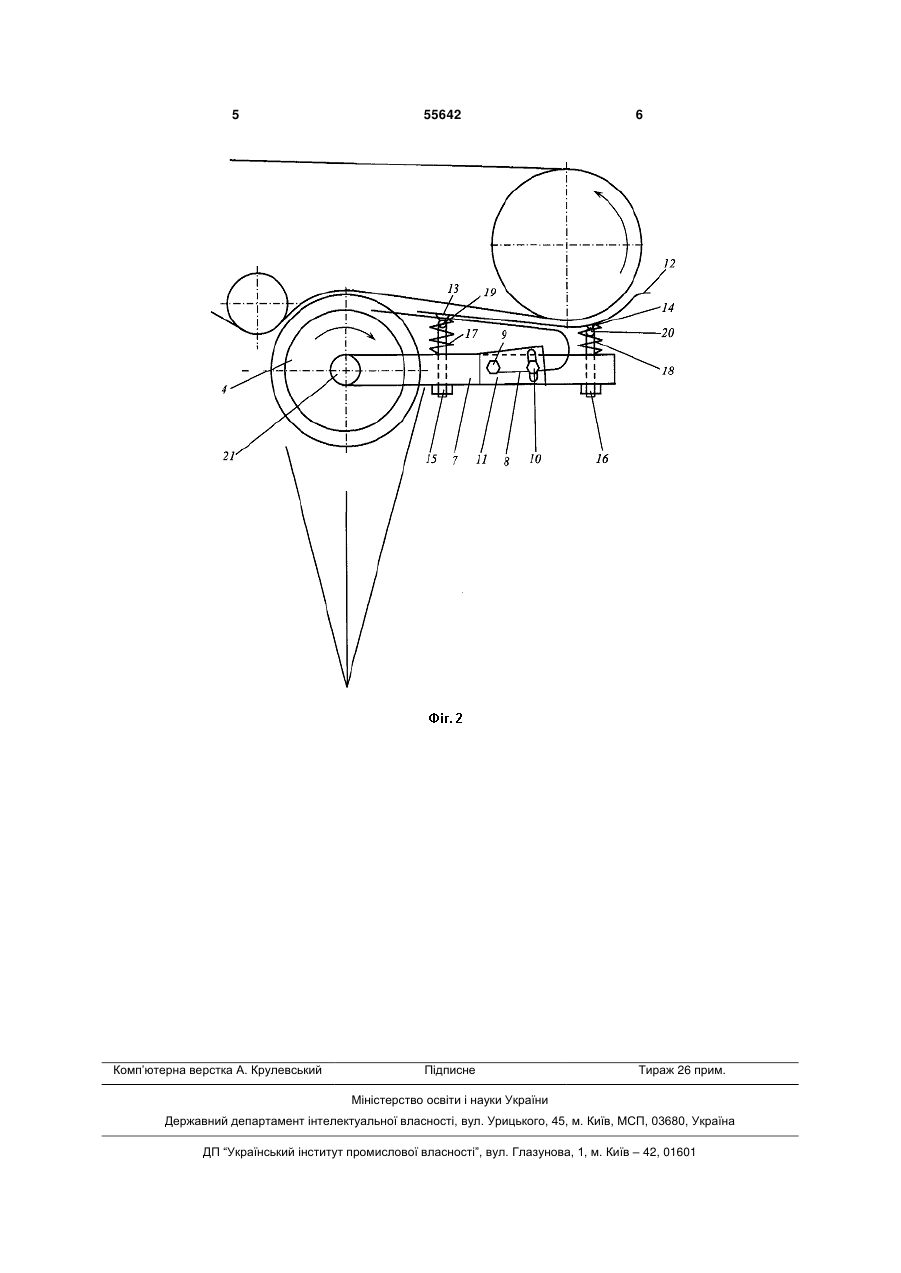

Льонобральний апарат, що містить подільники, ведучий шків, нескінченний бральний пас, бральні шківи, бральні ролики та направляючий ролик, який відрізняється тим, що вивідну пластину закріплено за допомогою шарнірних опор, які розміщені на стрижнях гвинтів, встановлених у кронштейні, який прикріплено до осі брального шківа, причому вивідна пластина фіксується пружинами, навитими на стрижні гвинтів з можливістю змінювати своє положення. (19) (21) u201004995 (22) 26.04.2010 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) НАЛОБІНА ОЛЕНА ОЛЕКСАНДРІВНА, ГЕРАСИМЧУК ОЛЕКСАНДР ПАВЛОВИЧ, ТКАЧУК ОКСАНА ЛЕОНІДІВНА, НІКОЛЬЧУК СЕРГІЙ СЕРГІЙОВИЧ, ШОВКОМУД ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 верхньою частиною на направляючий верхній пруток 8 і направляючий нижній пруток та по вивідній пластині 12 стрічка виводиться і викладається на полі. Регулювання сили притискання пружин 17 та 18 здійснюється гвинтами 15 та 16, які кріпляться в кронштейні 7, закріпленому на осі брального шківа 21 останньої бральної секції в залежності від гус 55642 4 тоти стеблостою льону. Крім того, вивідна пластина 12 має можливість незначним чином змінювати своє положення залежно від товщини стрічки, яка може бути дещо нерівномірною, за рахунок повороту на шарнірних опорах 19 та 20, які розміщені на стрижнях гвинтів 15 та 16. 5 Комп’ютерна верстка А. Крулевський 55642 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlax-pulling unit
Автори англійськоюNalobina Olena Oleksandrivna, Herasymchuk Oleksandr Pavlovych, Tkachuk Oksana Leonidivna, Nikolchuk Serhii Serhiiovych, Shovkomud Oleksandr Volodymyrovych
Назва патенту російськоюЛьнотеребильный аппарат
Автори російськоюНалобина Елена Александровна, Герасимчук Александр Павлович, Ткачук Оксана Леонидовна, Никольчук Сергей Сергеевич, Шовкомуд Александр Владимирович
МПК / Мітки
МПК: A01D 45/06
Мітки: льонобральний, апарат
