Льонобральний апарат

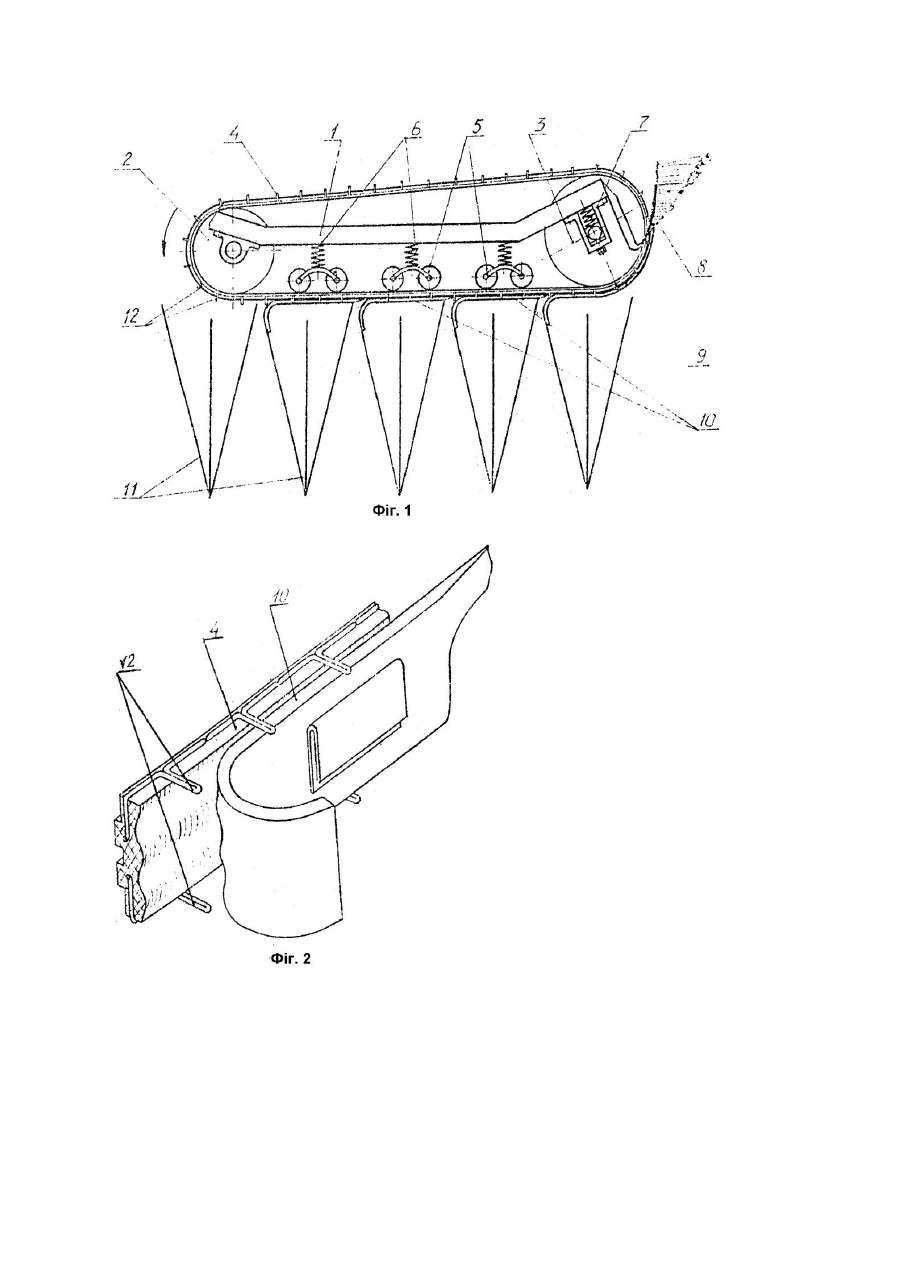

Винахід відноситься до області сільськогосподарського машинобудування і дозволяє знизити матеріаломісткість конструкції. Найбільш близьким технічним змістом до запропонованого апарату являється льонобральний апарат типу ТЛН-1,5, який містить раму і розташовані на ній дільники, бральний та вивідний механізм, що являють собою охоплені нескінченними пасами ведучі і ведені шківи, притискні і натяжні ролики. Крім того, пас брального механізму охоплює бральні диски, розташовані на виносних кронштейнах рами (Сельскохозяйственные машины / Под ред. А.Г. Рыбалко. - М.: Колос, 1992. - С.364 - 365). До недоліків такого льонобрального апарату можна віднести його велику металоємкість, пов'язану з конструкцією бральних дисків, що притискають стебла льону до поверхні паса і складністю вивідного механізму: бральний пас, який охоплює бральні диски і ролики, працює в складному режимі, що зумовлений періодичним стиском і розтягом його робочої поверхні: можливе намотування льону на органи, що обертаються. В основу запропонованого винаходу поставлено задачу у льонобральному апараті шляхом зміни конструкції бральної і вивідної частин забезпечити меншу металоємкість конструкції, збільшити довговічність роботи брального паса і виключити можливість намоток льону. Поставлена задача вирішується таким чином. У відомому льонобральному апараті, що містить раму і розташовані на ній дільники та бральний вузол, який включає ведучий і ведений шківи та притискні ролики, охоплені нескінченним бральним пасом, а також вивідний пристрій для розстилання льону згідно запропонованого винаходу вивідний пристрій виконано у формі вивідних пластин, робоча поверхня льонобрального пасу виконана жорсткою і профільованою, а кінці паса обладнані зубцями, при цьому бральний вузол додатково наділений прилягаючими до робочої поверхні брального пасу і встановленими послідовно одна за одною бральними пластинами, а притискні ролики і ведений шків підпружинені. Також профіль брального пасу виконаний хвилеподібної форми. Нова конструкція брального апарата дозволяє за рахунок заміни бральних дисків і вивідного пристрою спеціальними пластинами знизити металоємкість машини: збільшити довговічність роботи брального паса, що забезпечується усуненням мого перегинів та підпружиненням веденого шківа: виключення можливості намоток льону. Виконання брального паса з жорсткою і профільованою робочою поверхнею й наявність на його кінцях зубців, а також підпружинення притискних роликів забезпечує витягування з грунту і транспортування стебел льону. На поданих кресленнях схематично показаний апарат і бральний рівчак: на фіг.1 загальний вид; на фіг.2 - відрізок брального пасу і бральна пластина. Льонобральний апарат містить раму 1, ведучий 2 і ведений 3 шківи, охоплюючий їх бральний пас 4, притискні ролики 5, підпружинені пружинами 6, притискні пристрої 7, які включають направляючі стакани, в яких розміщені підпружинені корпуси підшипників і регулювальні гвинти, вивідні пластини 8, бральні пластини 9 і 10 і дільники 11. Льонобральний апарат навішується на трактор. Привід ведучого шківа 2 здійснюється через конічний редуктор від валу відбору потужності. В рамі 1 передбачені місця кріплення корпусів підшипників на вал ведучого шківа 2, пружин 6 притискних пристроїв 7 веденого шківа 3, вивідних пластин 8 і з'єднання виносних кронштейнів кріплення бральних пластин 9 і 10 з дільниками 11. Бральний пас 4 охоплює ведучий 1 і ведений 3 шківи та проходить між притискними роликами 5, вивідними пластинами 8 і бральними пластинами 9 і 10. Виносні кронштейни виконані П-подібної форми таким чином, щоб не затрудняти проходження стебел льону. Бральні рівчаки утворюються в зонах притискання до бральних пластин 9 і 10 брального пасу 4, щоб забезпечити переміщення стебел льону в бральних рівчаках і витягування їх з грунту по кінцям брального пасу 4 закріплені зубці 12 (фіг.2), робоча поверхня брального пасу 4 жорстка, а робоча поверхня бральних пластин 9 і 10 хвилевого профілю, що забезпечує затискання стебел льону. Бральні пластини 10 (фіг.2) забезпечують брання стебел льону і при цьому, зрізані знизу кінці бральних пластин 10 притримують вже вибрані стебла льону при накладанні на них невибраних стебел слідуючих смуг льону. Бральна пластина 9, виконана у формі дуги, охоплює бральний пас 4 над підпружиненим веденим шківом 3. Льонобральний апарат працює таким чином. При русі трактора разом з льонобральним апаратом по поверхні поля дільники 11 розділяють стебла льону на окремі смужкиі направляють їх в гирла бральних рівчаків. В першому (з польової сторони) рівчаку стебла льону захоплюються зубцями 12 і примусово переміщаючись з ними, затискаються між бральною пластиною 10 і бральним пасом 4. Рухаючись разом з бральним пасом 4 стебла льону витягуються з грунту. В гирлі другого рівчака транспортуємі стебла (перший шар) зустрічаються з стеблами другої смуги (другий шар), направленими відповідними прутками другого і третього дільників. Ці шари стебел накладаються один на одного і затискаються між другою бральною пластиною 10 і бральним пасом 4. При примусовому русі разом з бральним пасом 4 стебла першого шару транспортуються, а стебла другого шару витягуються з грунту. Далі процеси повторюються: при виході з другого рівчака до двох шарів стебел приєднується третій шар стебел, а при виході з третього рівчака до трьох шарів стебел приєднується четвертий шар. Після чого три перших вибраних шари транспортуються, а четвертий шар витягується з грунту. Далі під дією вивідних пластин 8 стебла льону розстилаються по поверхні поля.
