Однопасовий льонобральний апарат
Номер патенту: 20346
Опубліковано: 15.01.2007
Автори: Герасимчук Олександр Павлович, Хайліс Гедадь Абрамович, Налобіна Олена Олександрівна
Формула / Реферат
Однопасовий льонобральний апарат, що містить подільники, ведучий шків, нескінчений бральний пас, бральні шківи, бральні ролики та направляючий ролик, який відрізняється тим, що нескінченим бральним пасом охоплено всі бральні шківи та бральні ролики, ліві прутки подільників довші, ніж праві, вивідний пруток закріплено на кронштейні, встановленому на осі крайнього лівого брального шківа, з можливістю зміни відстані між бральним пасом і вивідним прутком шляхом регулювання сили притискання пружини.
Текст

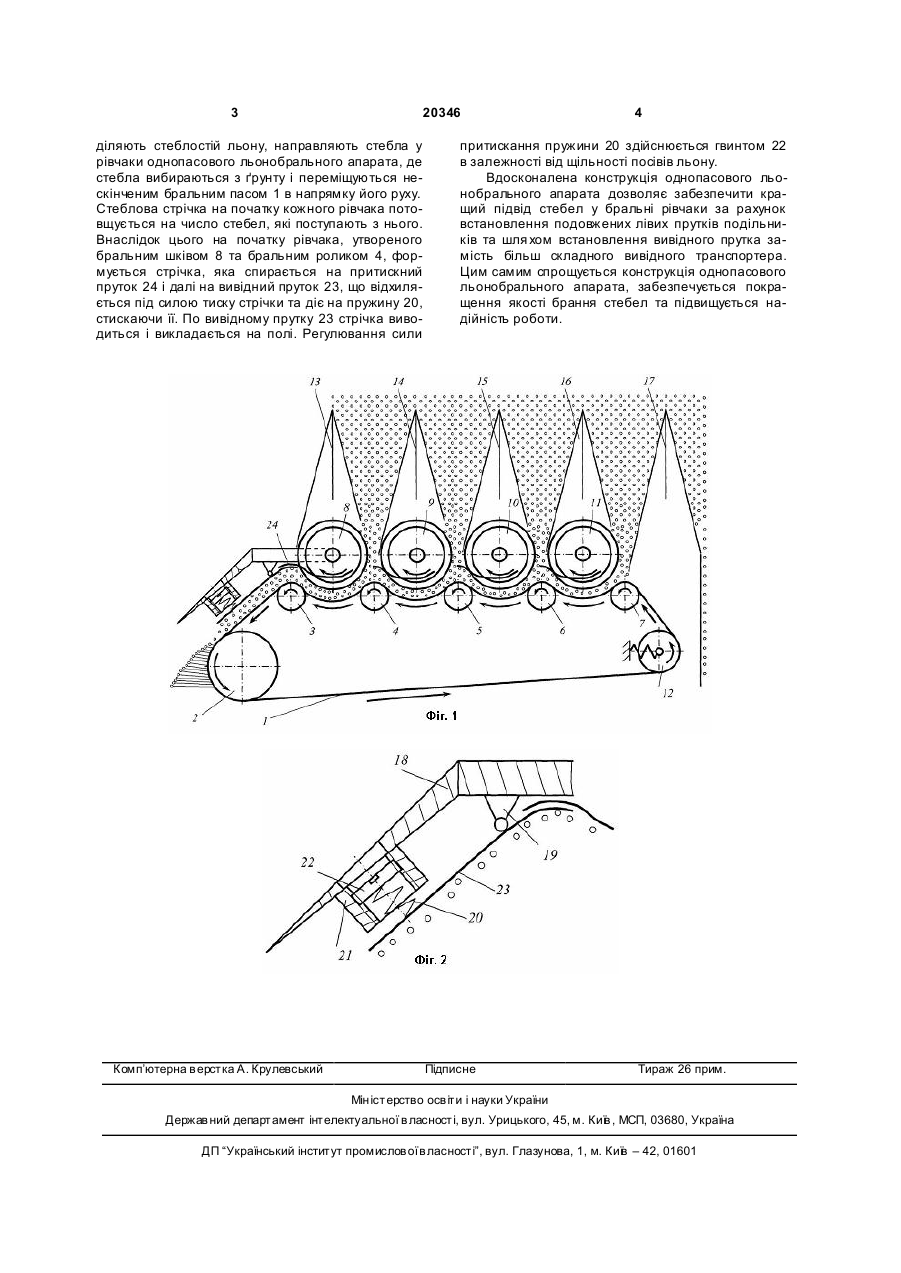

Однопасовий льонобральний апарат, що містить подільники, ведучий шків, нескінчений браль 3 20346 діляють стеблостій льону, направляють стебла у рівчаки однопасового льонобрального апарата, де стебла вибираються з ґрунту і переміщуються нескінченим бральним пасом 1 в напрямку його руху. Стеблова стрічка на початку кожного рівчака потовщується на число стебел, які поступають з нього. Внаслідок цього на початку рівчака, утвореного бральним шківом 8 та бральним роликом 4, формується стрічка, яка спирається на притискний пруток 24 і далі на вивідний пруток 23, що відхиляється під силою тиску стрічки та діє на пружину 20, стискаючи її. По вивідному прутку 23 стрічка виводиться і викладається на полі. Регулювання сили Комп’ютерна в ерстка А. Крулевський 4 притискання пружини 20 здійснюється гвинтом 22 в залежності від щільності посівів льону. Вдосконалена конструкція однопасового льонобрального апарата дозволяє забезпечити кращий підвід стебел у бральні рівчаки за рахунок встановлення подовжених лівих прутків подільників та шля хом встановлення вивідного прутка замість більш складного вивідного транспортера. Цим самим спрощується конструкція однопасового льонобрального апарата, забезпечується покращення якості брання стебел та підвищується надійність роботи. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSingle-belt flax puller
Автори англійськоюKhailis Hedal Abramovych, Nalobina Olena Oleksandrivna, Herasymchuk Oleksandr Pavlovych
Назва патенту російськоюОдноременной льнотеребильный аппарат
Автори російськоюХайлис Гедаль Абрамович, Налобина Елена Александровна, Герасимчук Александр Павлович
МПК / Мітки
МПК: A01D 45/06
Мітки: апарат, льонобральний, однопасовий
