Спосіб відновлення наплавленням складнопрофільних деталей кульового млина

Номер патенту: 55641

Опубліковано: 27.12.2010

Автор: Панфілов Андрій Іванович

Завантажити PDF файл.

Формула / Реферат

Спосіб відновлення складнопрофільних деталей кульового млина, переважно комбінованого живильника в зборі з барабаном кульового млина, який встановлений на ремонтному стенді, що включає операції дослідження і виявлення зношених ділянок в комбінованому живильнику кульового млина, який утворений змінним корпусом з гвинтовими лопатями та зварним корпусом з перехідними фланцями, і поетапне відновлення зношених ділянок комбінованого живильника наплавленням, який відрізняється тим, що на першому етапі в зборі з барабаном кульового млина відновлюють зношені ділянки на внутрішній та зовнішній поверхнях зварного корпусу і його перехідних фланців, при цьому комбінований живильник звільнений від змінного корпусу, наступним етапом в зборі з барабаном кульового млина відновлюють зношені ділянки на внутрішній поверхні змінного корпусу та на його гвинтових лопатях, при цьому попередньо демонтований змінний корпус монтують у зварному корпусі у розвернутому на 180° вигляді відносно його початкового робочого положення, останнім етапом в зборі з барабаном кульового млина відновлюють зношені ділянки на зовнішній поверхні змінного корпусу та його гвинтових лопатях, при цьому змінний корпус змонтований в його початкове робоче положення.

Текст

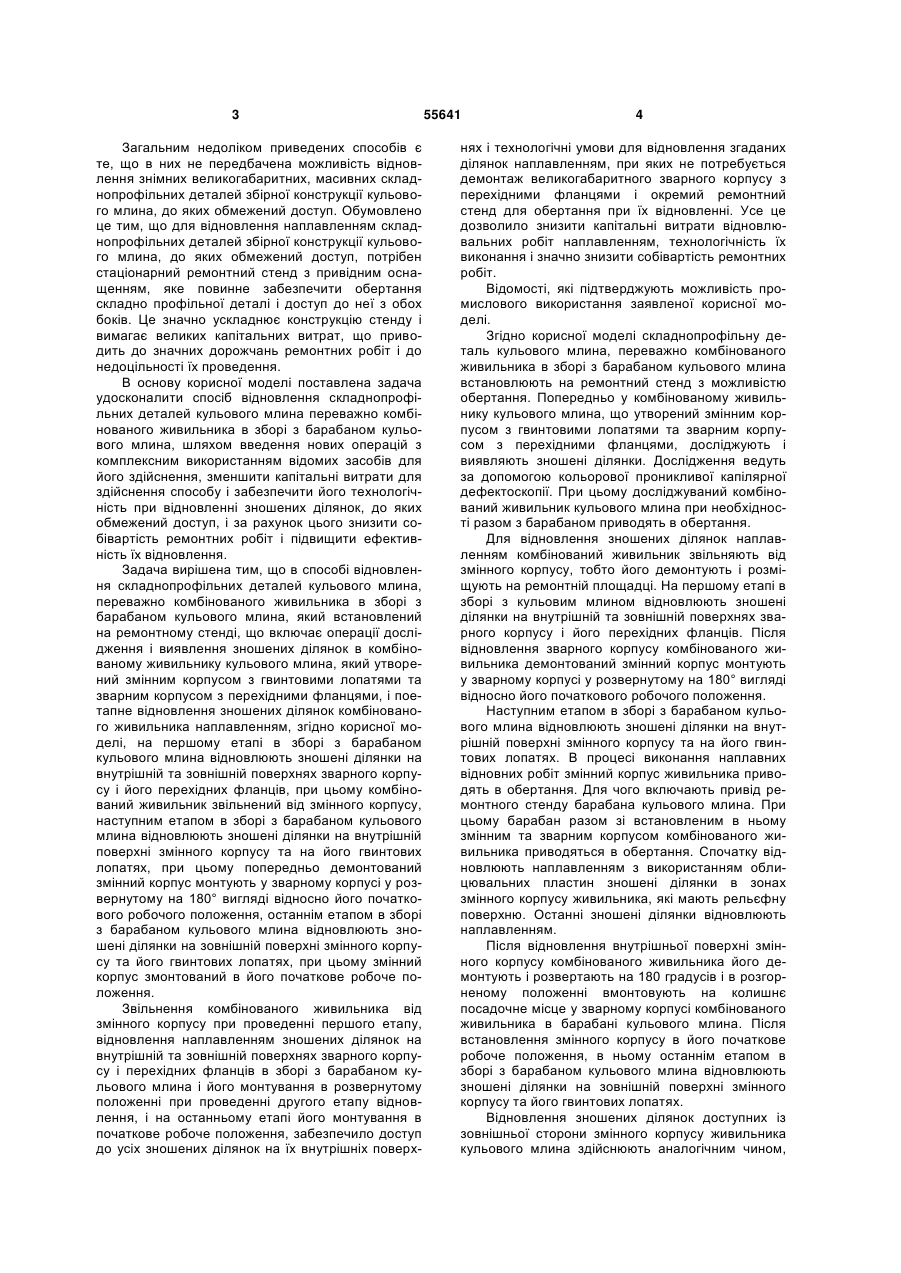

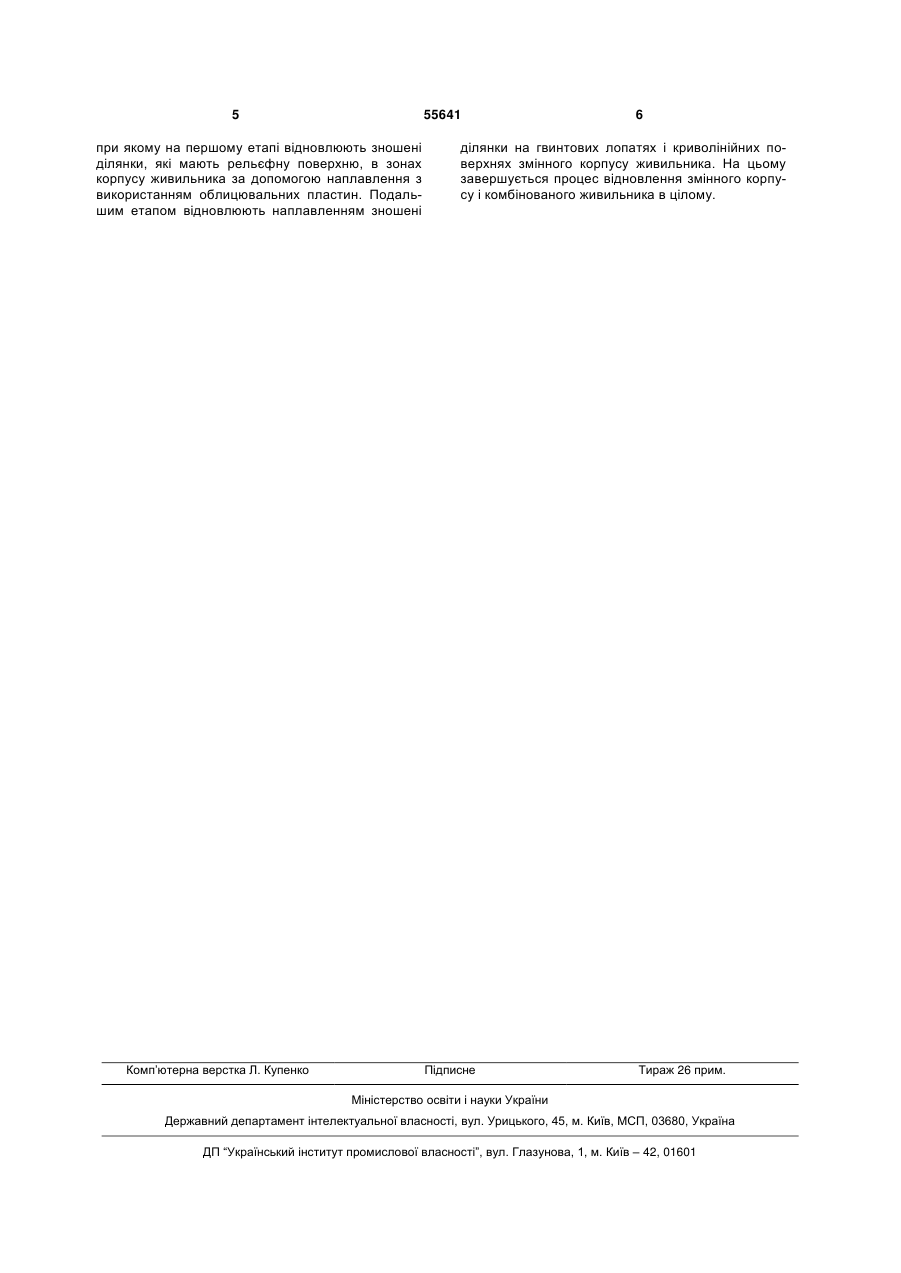

Спосіб відновлення складнопрофільних деталей кульового млина, переважно комбінованого живильника в зборі з барабаном кульового млина, який встановлений на ремонтному стенді, що включає операції дослідження і виявлення зношених ділянок в комбінованому живильнику кульового млина, який утворений змінним корпусом з гвинтовими лопатями та зварним корпусом з перехідними фланцями, і поетапне відновлення зношених ділянок комбінованого живильника наплавленням, який відрізняється тим, що на пер 3 Загальним недоліком приведених способів є те, що в них не передбачена можливість відновлення знімних великогабаритних, масивних складнопрофільних деталей збірної конструкції кульового млина, до яких обмежений доступ. Обумовлено це тим, що для відновлення наплавленням складнопрофільних деталей збірної конструкції кульового млина, до яких обмежений доступ, потрібен стаціонарний ремонтний стенд з привідним оснащенням, яке повинне забезпечити обертання складно профільної деталі і доступ до неї з обох боків. Це значно ускладнює конструкцію стенду і вимагає великих капітальних витрат, що приводить до значних дорожчань ремонтних робіт і до недоцільності їх проведення. В основу корисної моделі поставлена задача удосконалити спосіб відновлення складнопрофільних деталей кульового млина переважно комбінованого живильника в зборі з барабаном кульового млина, шляхом введення нових операцій з комплексним використанням відомих засобів для його здійснення, зменшити капітальні витрати для здійснення способу і забезпечити його технологічність при відновленні зношених ділянок, до яких обмежений доступ, і за рахунок цього знизити собівартість ремонтних робіт і підвищити ефективність їх відновлення. Задача вирішена тим, що в способі відновлення складнопрофільних деталей кульового млина, переважно комбінованого живильника в зборі з барабаном кульового млина, який встановлений на ремонтному стенді, що включає операції дослідження і виявлення зношених ділянок в комбінованому живильнику кульового млина, який утворений змінним корпусом з гвинтовими лопатями та зварним корпусом з перехідними фланцями, і поетапне відновлення зношених ділянок комбінованого живильника наплавленням, згідно корисної моделі, на першому етапі в зборі з барабаном кульового млина відновлюють зношені ділянки на внутрішній та зовнішній поверхнях зварного корпусу і його перехідних фланців, при цьому комбінований живильник звільнений від змінного корпусу, наступним етапом в зборі з барабаном кульового млина відновлюють зношені ділянки на внутрішній поверхні змінного корпусу та на його гвинтових лопатях, при цьому попередньо демонтований змінний корпус монтують у зварному корпусі у розвернутому на 180° вигляді відносно його початкового робочого положення, останнім етапом в зборі з барабаном кульового млина відновлюють зношені ділянки на зовнішній поверхні змінного корпусу та його гвинтових лопатях, при цьому змінний корпус змонтований в його початкове робоче положення. Звільнення комбінованого живильника від змінного корпусу при проведенні першого етапу, відновлення наплавленням зношених ділянок на внутрішній та зовнішній поверхнях зварного корпусу і перехідних фланців в зборі з барабаном кульового млина і його монтування в розвернутому положенні при проведенні другого етапу відновлення, і на останньому етапі його монтування в початкове робоче положення, забезпечило доступ до усіх зношених ділянок на їх внутрішніх поверх 55641 4 нях і технологічні умови для відновлення згаданих ділянок наплавленням, при яких не потребується демонтаж великогабаритного зварного корпусу з перехідними фланцями і окремий ремонтний стенд для обертання при їх відновленні. Усе це дозволило знизити капітальні витрати відновлювальних робіт наплавленням, технологічність їх виконання і значно знизити собівартість ремонтних робіт. Відомості, які підтверджують можливість промислового використання заявленої корисної моделі. Згідно корисної моделі складнопрофільну деталь кульового млина, переважно комбінованого живильника в зборі з барабаном кульового млина встановлюють на ремонтний стенд з можливістю обертання. Попередньо у комбінованому живильнику кульового млина, що утворений змінним корпусом з гвинтовими лопатями та зварним корпусом з перехідними фланцями, досліджують і виявляють зношені ділянки. Дослідження ведуть за допомогою кольорової проникливої капілярної дефектоскопії. При цьому досліджуваний комбінований живильник кульового млина при необхідності разом з барабаном приводять в обертання. Для відновлення зношених ділянок наплавленням комбінований живильник звільняють від змінного корпусу, тобто його демонтують і розміщують на ремонтній площадці. На першому етапі в зборі з кульовим млином відновлюють зношені ділянки на внутрішній та зовнішній поверхнях зварного корпусу і його перехідних фланців. Після відновлення зварного корпусу комбінованого живильника демонтований змінний корпус монтують у зварному корпусі у розвернутому на 180° вигляді відносно його початкового робочого положення. Наступним етапом в зборі з барабаном кульового млина відновлюють зношені ділянки на внутрішній поверхні змінного корпусу та на його гвинтових лопатях. В процесі виконання наплавних відновних робіт змінний корпус живильника приводять в обертання. Для чого включають привід ремонтного стенду барабана кульового млина. При цьому барабан разом зі встановленим в ньому змінним та зварним корпусом комбінованого живильника приводяться в обертання. Спочатку відновлюють наплавленням з використанням облицювальних пластин зношені ділянки в зонах змінного корпусу живильника, які мають рельєфну поверхню. Останні зношені ділянки відновлюють наплавленням. Після відновлення внутрішньої поверхні змінного корпусу комбінованого живильника його демонтують і розвертають на 180 градусів і в розгорненому положенні вмонтовують на колишнє посадочне місце у зварному корпусі комбінованого живильника в барабані кульового млина. Після встановлення змінного корпусу в його початкове робоче положення, в ньому останнім етапом в зборі з барабаном кульового млина відновлюють зношені ділянки на зовнішній поверхні змінного корпусу та його гвинтових лопатях. Відновлення зношених ділянок доступних із зовнішньої сторони змінного корпусу живильника кульового млина здійснюють аналогічним чином, 5 55641 при якому на першому етапі відновлюють зношені ділянки, які мають рельєфну поверхню, в зонах корпусу живильника за допомогою наплавлення з використанням облицювальних пластин. Подальшим етапом відновлюють наплавленням зношені Комп’ютерна верстка Л. Купенко 6 ділянки на гвинтових лопатях і криволінійних поверхнях змінного корпусу живильника. На цьому завершується процес відновлення змінного корпусу і комбінованого живильника в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of rebuilding by welding nonuniform parts of ball mill

Автори англійською

Panfilov Andrii Ivanovych

Назва патенту російською

Способ восстановления наплавкой сложнопрофильных деталей шаровой мельницы

Автори російською

Панфилов Андрей Иванович

МПК / Мітки

МПК: B23K 9/04

Мітки: кульового, млина, складнопрофільних, деталей, спосіб, відновлення, наплавленням
