Пакувальний матеріал “пінокартон”

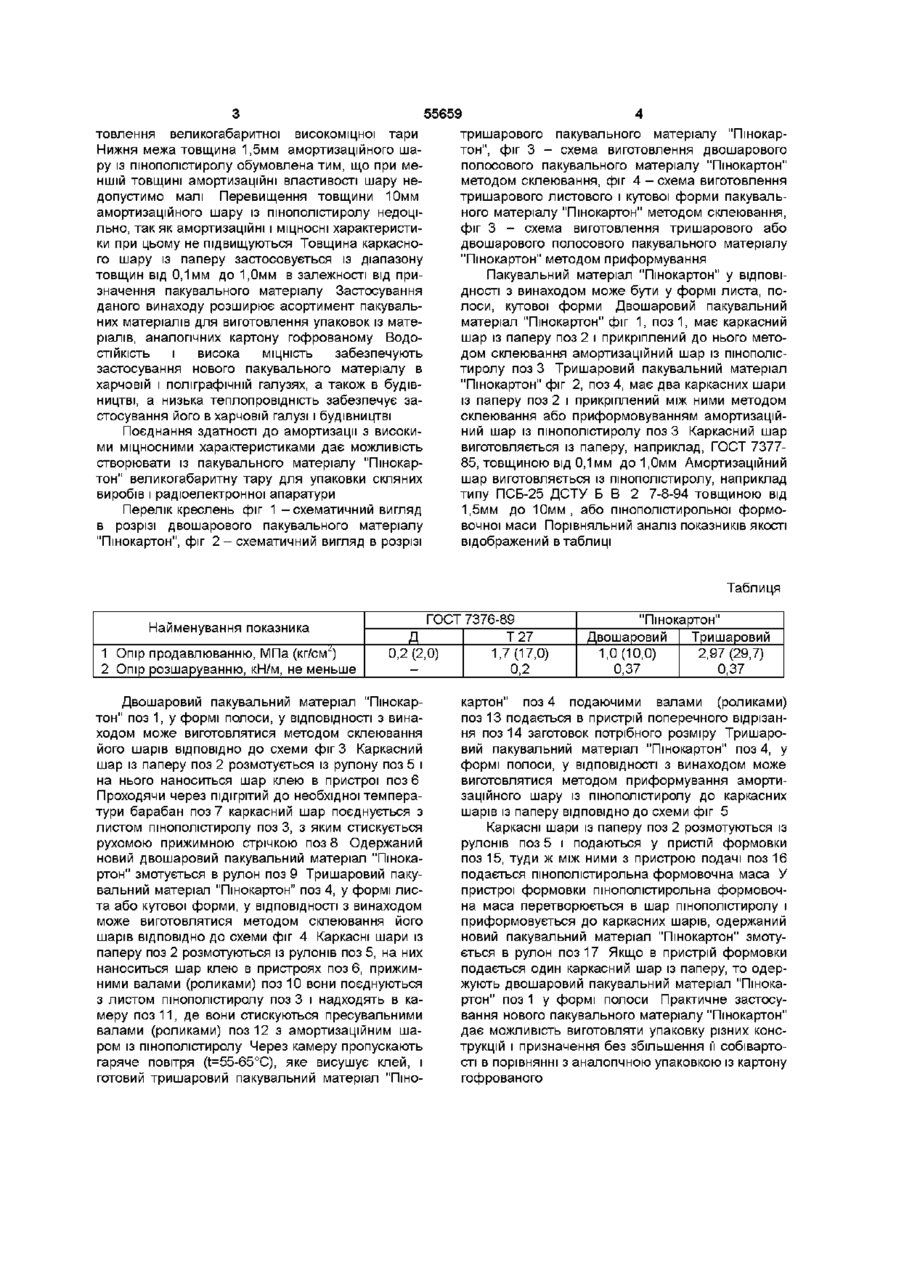

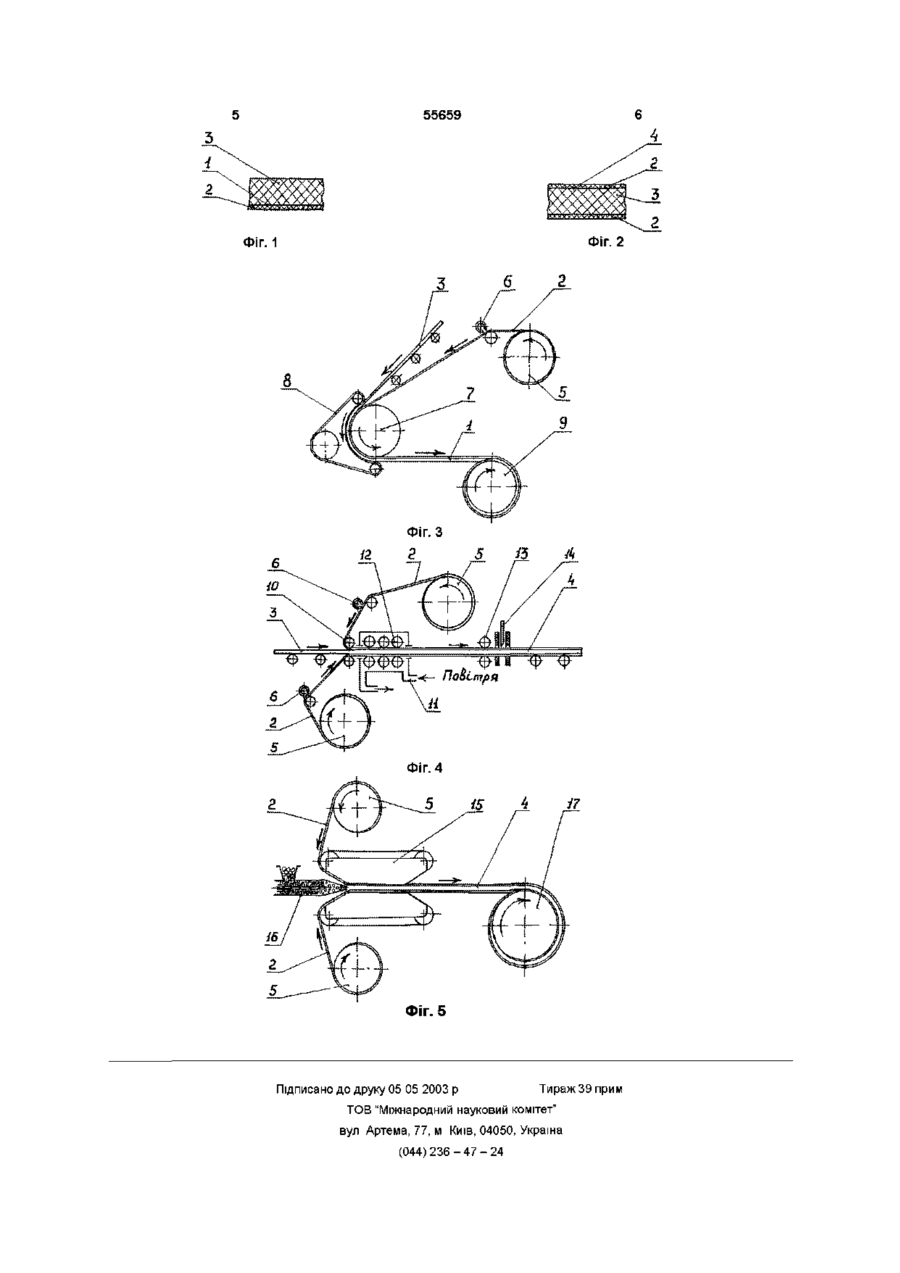

1 Пакувальний матеріал, у формі листа або стрічки, для виготовлення упаковки за допомогою утворення згинів, який включає один або два каркасних шари із паперу для надання МІЦНОСТІ, І прикріплений до нього або між ними ВІДПОВІДНО амортизаційний шар методом склеювання, який відрізняється тим, що амортизаційний шар вико Винахід відноситься до пакувальних матеріалів з амортизуючим шаром для виготовлення упакування Відомий ГОСТ 7376-89, "Картон гофрований Загальні технічні умови" Даний пакувальний матеріал виготовляється двошаровим або тришаровим у формі листа або полоси Для виготовлення великогабаритної жорсткої тари необхідний п'ятишаровий або семишаровий картон гофрований, виготовлення якого технологічно складне Відомо, Шредер В Л , Йованович К С , "Картон Тара і упаковка", ДП "Експрес-Поліграф", Київ, 1999р Даний пакувальний матеріал, у формі листа або полоси, призначений для виготовлення упаковки за допомогою утворення згинів, який включає один або два каркасних шари із паперу для надання МІЦНОСТІ, і прикріплений до нього або між ними ВІДПОВІДНО амортизаційний шар методом склеювання Даний пакувальний матеріал має схильність до продавлювання і розшарування До того ж, амортизуючий шар має орієнтовану структуру, що збільшує витрати матеріалу при його розкрої МІЦНОСНІ характеристики тришарового картону гофрованого недостатні для виготовлення великогабаритної високоміцної тари Задачею винаходу "Пакувальний матеріал "Пінокартон" являється шляхом виконання амортизаційного шару із пінополістиролу товщиною від 1,5мм до 10мм, - забезпечити створення нового наний із пінополістиролу товщиною від 1,5мм до 10мм. 2 Пакувальний матеріал по п 1 який відрізняється тим, що каркасний шар із паперу має товщину від 0,1мм до 1,0мм 3 Пакувальний матеріал по пп 1, 2, який відрізняється тим, що пакувальний матеріал має кутову форму 4 Пакувальний матеріал по пп 1-3, який відрізняється тим, що амортизаційний шар із пінополістиролу прикріплюється до каркасного шару із паперу, або між ними, приформуванням пакувального матеріалу із специфічними властивостями, здатного до амортизації в поєднанні з високими міцносними характеристиками, а його не орієнтована структура знижує відходи пакувального матеріалу при розкрої Суть винаходу Слідуюче відомо Пакувальний матеріал, у формі листа або полоси, для виготовлення упаковки 2 за допомогою утворення згинів включає один або два каркасних шари із паперу для надання МІЦНОСТІ, І прикріплений до нього або між ними ВІДПОВІДНО амортизаційний шар методом склеювання Слідуюче нове Амортизаційний шар пакувального матеріалу виконаний із ПІНОПОЛІСТИролутовщиною від 1,5мм до 10мм Каркасний шар із паперу має товщину від 0,1мм до 1,0мм Пакувальний матеріал має кутову форму Амортизаційний шар із пінополістиролу прикріплюється до каркасного шару із паперу, або між ними, приформуванням Технічний результат Даний винахід має нові спеціфічні властивості за рахунок виконання амортизаційного шару із пінополістиролу поєднання здатності до амортизації з високими міцносними характеристиками, ВОДОСТІЙКІСТЬ, низьку теплопровідність Новий пакувальний матеріал має не орієнтовану структуру амортизаційного шару, внаслідок чого зменьшуються відходи пакувального матеріалу при його розкрої Тришаровий пакувальний матеріал "Пшокартон" придатний для виго ю (О ю ю 55659 товлення великогабаритної високоміцної тари тришарового пакувального матеріалу "ПшокарНижня межа товщина 1,5мм амортизаційного шатон", фіг 3 - схема виготовлення двошарового ру із пінополістиролу обумовлена тим, що при меполосового пакувального матеріалу "Пшокартон" ншій товщині амортизаційні властивості шару неметодом склеювання, фіг 4 - схема виготовлення допустимо малі Перевищення товщини 10мм тришарового листового і кутової форми пакувальамортизаційного шару із пінополістиролу недоціного матеріалу "Пшокартон" методом склеювання, льно, так як амортизаційні і МІЦНОСНІ характеристифіг 3 - схема виготовлення тришарового або ки при цьому не підвищуються Товщина каркаснодвошарового полосового пакувального матеріалу го шару із паперу застосовується із діапазону "Пшокартон" методом приформування товщин від 0,1мм до 1,0мм в залежності від приПакувальний матеріал "Пшокартон" у ВІДПОВІзначення пакувального матеріалу Застосування ДНОСТІ з винаходом може бути у формі листа, поданого винаходу розширює асортимент пакувальлоси, кутової форми Двошаровий пакувальний них матеріалів для виготовлення упаковок із математеріал "Пінокартон" фіг 1, поз 1, має каркасний ріалів, аналогічних картону гофрованому ВОДОшар із паперу поз 2 і прикріплений до нього метоСТІЙКІСТЬ І висока МІЦНІСТЬ забезпечують дом склеювання амортизаційний шар із пінополісзастосування нового пакувального матеріалу в тиролу поз 3 Тришаровий пакувальний матеріал харчовій і поліграфічній галузях, а також в будів"Пінокартон" фіг 2, поз 4, має два каркасних шари ництві, а низька теплопровідність забезпечує заіз паперу поз 2 і прикріплений між ними методом стосування його в харчовій галузі і будівництві склеювання або приформовуванням амортизаційний шар із пінополістиролу поз 3 Каркасний шар Поєднання здатності до амортизації з високивиготовляється із паперу, наприклад, ГОСТ 7377ми міцносними характеристиками дає можливість 85, товщиною від 0,1мм до 1,0мм Амортизаційний створювати із пакувального матеріалу "Пінокаршар виготовляється із пінополістиролу, наприклад тон" великогабаритну тару для упаковки скляних типу ПСБ-25 ДСТУ Б В 2 7-8-94 товщиною від виробів і радіоелектронної апаратури 1,5мм до 10мм, або пшополістирольної формоПерелік креслень фіг 1 -схематичний вигляд вочної маси Порівняльний аналіз показників якості в розрізі двошарового пакувального матеріалу відображений в таблиці "Пшокартон", фіг 2 - схематичний вигляд в розрізі Таблиця Найменування показника 1 Опір продавлюванню, МПа (кг/см^) 2 Опір розшаруванню, кН/м, не меньше ГОСТ 7376-89 Д 0,2 (2,0) Двошаровий пакувальний матеріал "Пшокартон" поз 1, у формі полоси, у ВІДПОВІДНОСТІ з винаходом може виготовлятися методом склеювання його шарів ВІДПОВІДНО до схеми фіг 3 Каркасний шар із паперу поз 2 розмотується із рулону поз 5 і на нього наноситься шар клею в пристрої поз 6 Проходячи через підігрітий до необхідної температури барабан поз 7 каркасний шар поєднується з листом пінополістиролу поз 3, з яким стискується рухомою прижимною стрічкою поз 8 Одержаний новий двошаровий пакувальний матеріал "Пшокартон" змотується в рулон поз 9 Тришаровий пакувальний матеріал "Пінокартон" поз 4, у формі листа або кутової форми, у ВІДПОВІДНОСТІ З винаходом може виготовлятися методом склеювання його шарів ВІДПОВІДНО до схеми фіг 4 Каркасні шари із паперу поз 2 розмотуються із рулонів поз 5, на них наноситься шар клею в пристроях поз 6, прижимними валами (роликами) поз 10 вони поєднуються з листом пінополістиролу поз 3 і надходять в камеру поз 11, де вони стискуються пресувальними валами (роликами) поз 12 з амортизаційним шаром із пінополістиролу Через камеру пропускають гаряче повітря (t=55-65°C), яке висушує клей, і готовий тришаровий пакувальний матеріал "Пшо Т27 1,7(17,0) 0,2 "Пінокартон" Двошаровий Тришаровий 1,0(10,0) 2,97 (29,7) 0,37 0,37 картон" поз 4 подаючими валами (роликами) поз 13 подається в пристрій поперечного відрізання поз 14 заготовок потрібного розміру Тришаровий пакувальний матеріал "Пінокартон" поз 4, у формі полоси, у ВІДПОВІДНОСТІ з винаходом може виготовлятися методом приформування амортизаційного шару із пінополістиролу до каркасних шарів із паперу ВІДПОВІДНО ДО схеми фіг 5 Каркасні шари із паперу поз 2 розмотуються із рулонів поз 5 і подаються у пристій формовки поз 15, туди ж між ними з пристрою подачі поз 16 подається пінополістирольна формовочна маса У пристрої формовки пінополістирольна формовочна маса перетворюється в шар пінополістиролу і приформовується до каркасних шарів, одержаний новий пакувальний матеріал "Пінокартон" змотується в рулон поз 17 Якщо в пристрій формовки подається один каркасний шар із паперу, то одержують двошаровий пакувальний матеріал "Пшокартон" поз 1 у формі полоси Практичне застосування нового пакувального матеріалу "Пінокартон" дає можливість виготовляти упаковку різних конструкцій і призначення без збільшення її собівартості в порівнянні з аналогічною упаковкою із картону гофрованого 55659 Фіг. 2 Фіг. 1 Фіг. 5 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
