Пристрій подачі петлі під скріпку в пристроях для перев’язки ковбасних виробів
Формула / Реферат
Пристрій подачі петлі під скріпку в пристроях для перев'язки ковбасних виробів, що містять механізм перетиску наповненої ковбасної оболонки, що складається з двох перетисків що сходяться-розходяться прямолінійно, виконаних у виді пакетів пластин з V-подібними виїмками, механізм подачі і загину скріпки, що включає матрицю, перший штовхач, канал для проходу скріпки до матриці має механізм подачі петлі з валиками для направлення стрічки з петлями, який відрізняється тим, що пристрій подачі петлі має другий штовхач, що має привід від пневмоциліндра, розташований вище формованої шийки батона, другий штовхач на кінці має виріз, що збігається з каналом для проходу скріпки і є його частиною, коли другий штовхач знаходиться біля шийки батона, утворені цим вирізом буртики мають С-подібну форму, що наближається до частини форми вирізу в глибині V-подібних виїмок пластин перетиску, у пристрої подачі петлі є механізм відрізання шматочка стрічки з петлею, причому у положенні пристрою, коли кінець з вирізом другого штовхача знаходиться між пластинами перетиску, цей шматочок має V-подібний злам, утримуваний пластинами перетиску, між якими здійснюється подача петлі, у пристрої подачі петлі є принаймні один валик з котушкою, що притискається до нього, між якими розташована стрічка з петлями і які мають можливість вигинання петлі, що проходить між ними, поперек її більшої довжини.
Текст

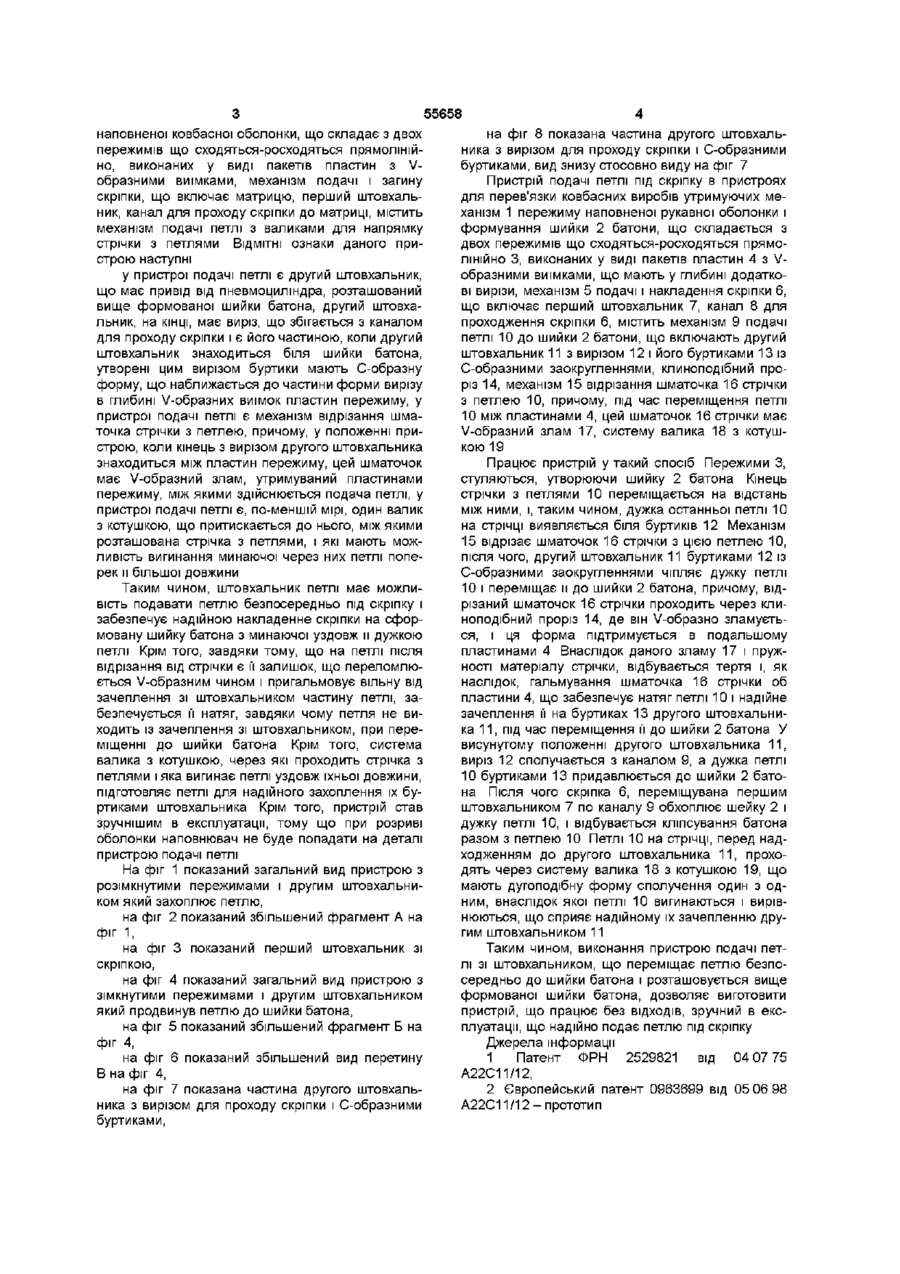

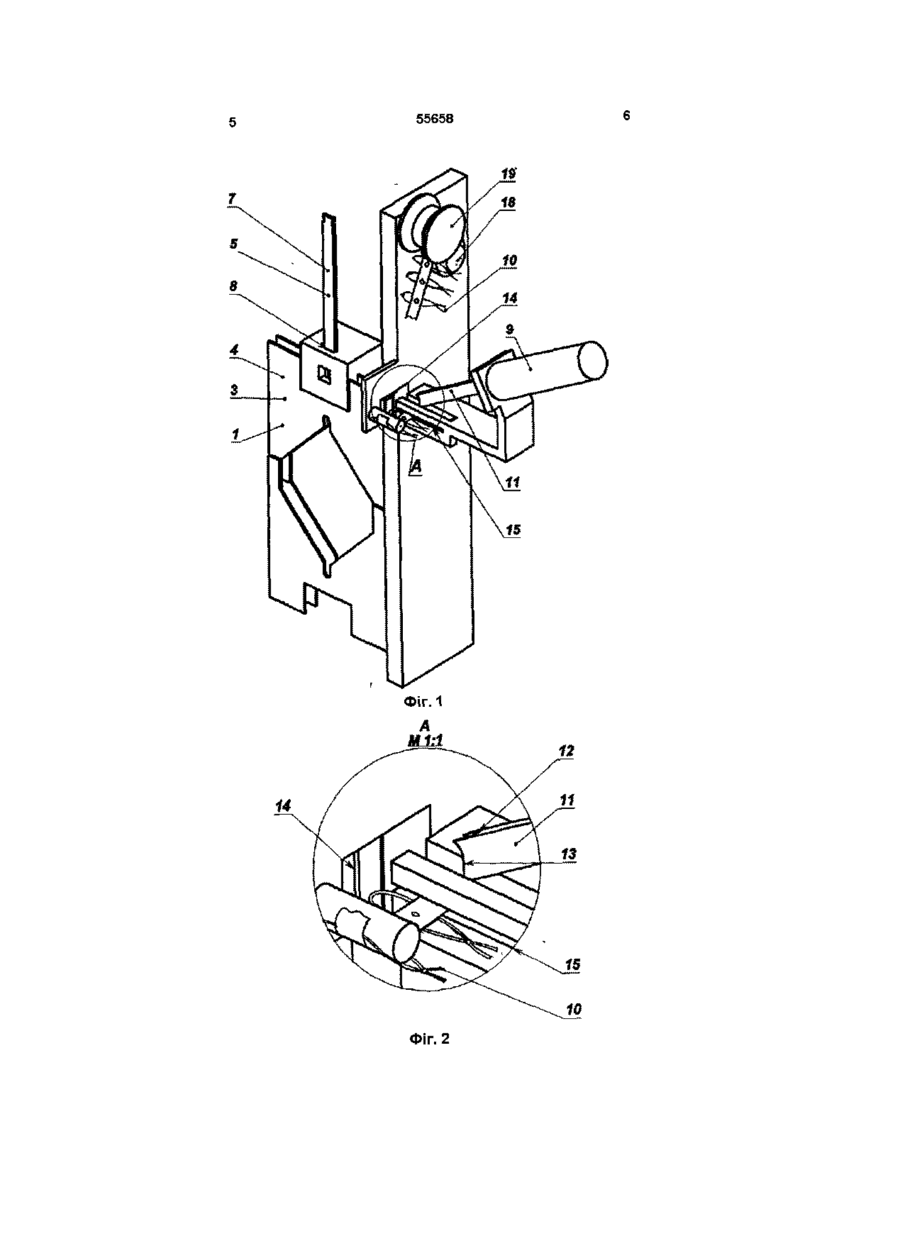

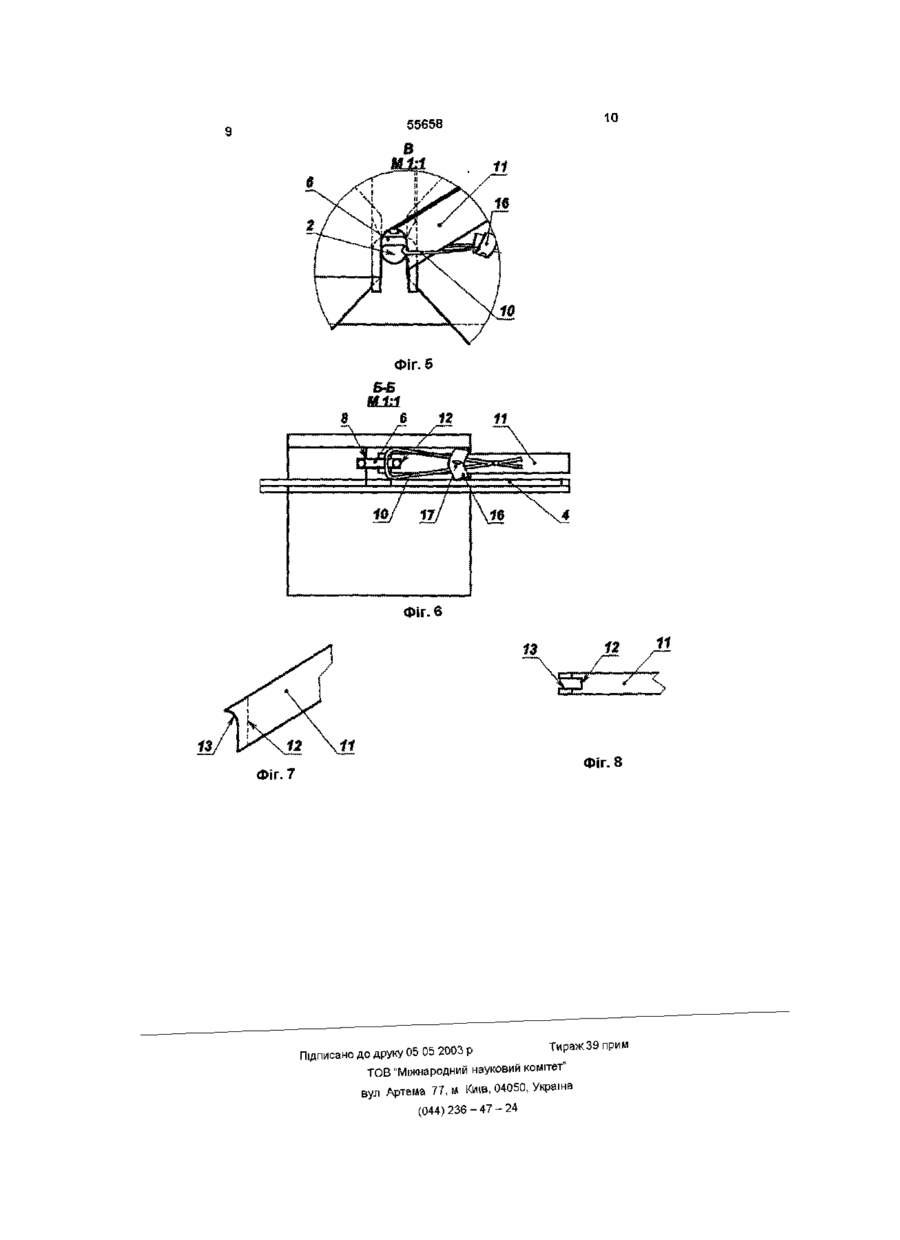

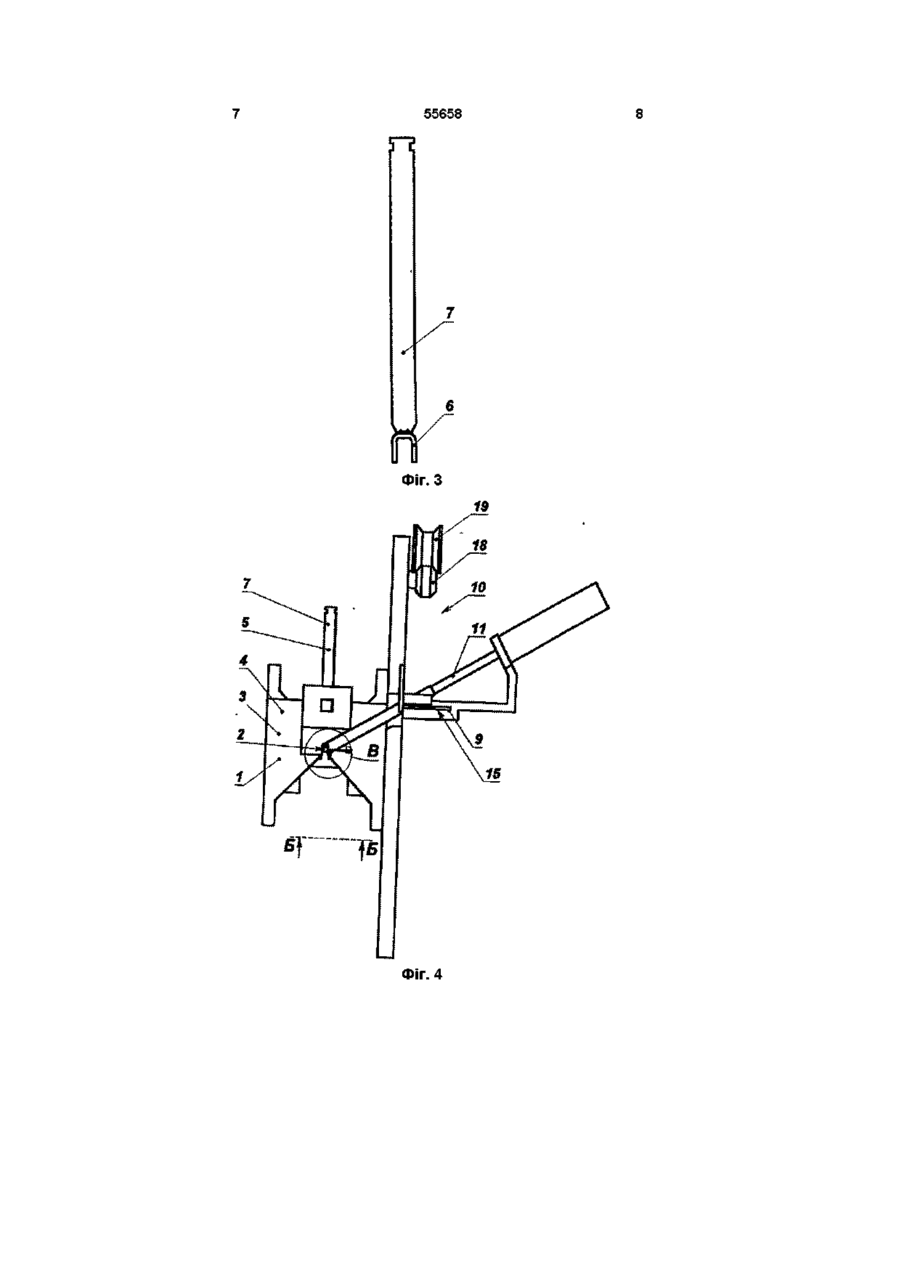

Пристрій подачі петлі під скріпку в пристроях для перев'язки ковбасних виробів, що містять механізм перетиску наповненої ковбасної оболонки, що складається з двох перетисків що сходятьсярозходяться прямолінійно, виконаних у виді пакетів пластин з V-подібними виїмками, механізм подачі і загину скріпки, що включає матрицю, перший штовхач, канал для проходу скріпки до матриці має механізм подачі петлі з валиками для направлення стрічки з петлями, який відрізняється тим, що пристрій подачі петлі має другий штовхач, що має привід від пневмоциліндра, розташований вище формованої шийки батона, другий штовхач на КІНЦІ має виріз, що збігається з каналом для проходу скріпки і є його частиною, коли другий штовхач знаходиться біля шийки батона, утворені цим вирізом буртики мають С-подібну форму, що наближається до частини форми вирізу в глибині V-подібних виїмок пластин перетиску, у пристрої подачі петлі є механізм відрізання шматочка стрічки з петлею, причому у положенні пристрою, коли кінець з вирізом другого штовхача знаходиться між пластинами перетиску, цей шматочок має Vподібний злам, утримуваний пластинами перетиску, між якими здійснюється подача петлі, у пристрої подачі петлі є принаймні один валик з котушкою, що притискається до нього, між якими розташована стрічка з петлями і які мають можливість вигинання петлі, що проходить між ними, поперек її більшої довжини Винахід відноситься до м'ясної промисловості, точніше до пристроїв для перев'язки ковбасних виробів з накладенням петлі З області техніки ВІДОМІ пристрої [1] для накладення петлі в пристроях для перев'язки ковбасних виробів, у яких відрізається шматочок стрічки з петлею, після чого, остання, за рахунок зближення пережимів, переміщається до формованої шийки батона Такі пристрої ненадійні, тому що ковбасний батон, при русі через зону пережиму, може відштовхнути петлю, що приводить до збоїв у роботі пристрою Найбільш близьким по технічній сутності є пристрій [2], що містить механізм пережиму наповненої ковбасної оболонки і формування шийки батона, що включає два пережими, з V-образними виїмками, і механізм подачі петлі до шийки батона, що включає бобіну з петлями прикріпленими на стрічку, бобіну стрічку, що намотує, уже без петель, валики що направляють стрічку, фіксатор петлі в зеві, утворені розімкнутими пережимами При розімкнутому положенні пережимів, між ними, з одного боку, є вільний простір, через яке дужка петлі попадає в зев, після чого, окремим механізмом висувається фіксатор, що не дозволяє наповненій ковбасній оболонці, при надходженні в зев, відштовхнути петлю Надалі пережими стуляються, зев між пережимами разом з оболонкою, що обжимається, і петлею зменшується і таким чином, формується шийка батона з дужкою петлі, що минає и Після ЧОГО відбувається обтиснення їх скріпкою Недоліком такого пристрою є ненадійність у роботі, тому що петлі переміщаються під скріпку пережимами, що стуляються, і можуть западати між пластинами пережимів Крім того, тому що петля при пережимі обхоплює пережими, вона звільняється тільки після повного розмикання пережимів, що утруднює ВІДВІД закліпсованого батона Технічна задача, розв'язувана даним винаходом складається в підвищенні надійності роботи пристрою і поліпшенні зручності експлуатації Дана задача вирішується тим, що пристрій подачі петлі під скріпку в пристроях для перев'язки ковбасних виробів, що містять механізм пережиму (33) BY 00 ю (О ю ю 55658 наповненої ковбасної оболонки, що складає з двох пережимів що сходяться-росходяться прямолінійно, виконаних у виді пакетів пластин з Vобразними виїмками, механізм подачі і загину скріпки, що включає матрицю, перший штовхальник, канал для проходу скріпки до матриці, містить механізм подачі петлі з валиками для напрямку стрічки з петлями ВІДМІТНІ ознаки даного пристрою наступні у пристрої подачі петлі є другий штовхальник, що має привід від пневмоциліндра, розташований вище формованої шийки батона, другий штовхальник, на КІНЦІ, має виріз, що збігається з каналом для проходу скріпки і є його частиною, коли другий штовхальник знаходиться біля шийки батона, утворені цим вирізом буртики мають С-образну форму, що наближається до частини форми вирізу в глибині V-образних виїмок пластин пережиму, у пристрої подачі петлі є механізм відрізання шматочка стрічки з петлею, причому, у положенні пристрою, коли кінець з вирізом другого штовхальника знаходиться між пластин пережиму, цей шматочок має V-образний злам, утримуваний пластинами пережиму, між якими здійснюється подача петлі, у пристрої подачі петлі є, по-меншій мірі, один валик з котушкою, що притискається до нього, між якими розташована стрічка з петлями, і які мають можливість вигинання минаючої через них петлі поперек и більшої довжини Таким чином, штовхальник петлі має можливість подавати петлю безпосередньо під скріпку і забезпечує надійною накладенне скріпки на сформовану шийку батона з минаючої уздовж и дужкою петлі Крім того, завдяки тому, що на петлі після відрізання від стрічки є її залишок, що переломлюється V-образним чином і пригальмовує вільну від зачеплення зі штовхальником частину петлі, забезпечується її натяг, завдяки чому петля не виходить із зачеплення зі штовхальником, при переміщенні до шийки батона Крім того, система валика з котушкою, через які проходить стрічка з петлями і яка вигинає петлі уздовж їхньої довжини, підготовляє петлі для надійного захоплення їх буртиками штовхальника Крім того, пристрій став зручнішим в експлуатації, тому що при розриві оболонки наповнювач не буде попадати на деталі пристрою подачі петлі На фіг 1 показаний загальний вид пристрою з розімкнутими пережимами і другим штовхальником який захоплює петлю, на фіг 2 показаний збільшений фрагмент А на фіг 1, на фіг 3 показаний перший штовхальник зі скріпкою, на фіг 4 показаний загальний вид пристрою з зімкнутими пережимами і другим штовхальником який продвинув петлю до шийки батона, на фіг 5 показаний збільшений фрагмент Б на фіг 4, на фіг 6 показаний збільшений вид перетину В на фіг 4, на фіг 7 показана частина другого штовхальника з вирізом для проходу скріпки і С-образними буртиками, на фіг 8 показана частина другого штовхальника з вирізом для проходу скріпки і С-образними буртиками, вид знизу стосовно виду на фіг 7 Пристрій подачі петлі під скріпку в пристроях для перев'язки ковбасних виробів утримуючих механізм 1 пережиму наповненої рукавної оболонки і формування шийки 2 батони, що складається з двох пережимів що сходяться-росходяться прямолінійно 3, виконаних у виді пакетів пластин 4 з Vобразними виїмками, що мають у глибині додаткові вирізи, механізм 5 подачі і накладення скріпки 6, що включає перший штовхальник 7, канал 8 для проходження скріпки 6, містить механізм 9 подачі петлі 10 до шийки 2 батони, що включають другий штовхальник 11 з вирізом 12 і його буртиками 13 із С-образними заокругленнями, клиноподібний проріз 14, механізм 15 відрізання шматочка 16 стрічки з петлею 10, причому, під час переміщення петлі 10 між пластинами 4, цей шматочок 16 стрічки має V-образний злам 17, систему валика 18 з котушкою 19 Працює пристрій у такий спосіб Пережими З, стуляються, утворюючи шийку 2 батона Кінець стрічки з петлями 10 переміщається на відстань між ними, і, таким чином, дужка останньої петлі 10 на стрічці виявляється біля буртиків 12 Механізм 15 відрізає шматочок 16 стрічки з цією петлею 10, після чого, другий штовхальник 11 буртиками 12 із С-образними заокругленнями чіпляє дужку петлі 10 і переміщає и до шийки 2 батона, причому, відрізаний шматочок 16 стрічки проходить через клиноподібний проріз 14, де він V-образно зламується, і ця форма підтримується в подальшому пластинами 4 Внаслідок даного зламу 17 і пружності матеріалу стрічки, відбувається тертя і, як наслідок, гальмування шматочка 16 стрічки об пластини 4, що забезпечує натяг петлі 10 і надійне зачеплення її на буртиках 13 другого штовхальника 11, під час переміщення її до шийки 2 батона У висунутому положенні другого штовхальника 11, виріз 12 сполучається з каналом 9, а дужка петлі 10 буртиками 13 придавлюється до шийки 2 батона Після ЧОГО скріпка 6, переміщувана першим штовхальником 7 по каналу 9 обхоплює шейку 2 і дужку петлі 10, і відбувається кліпсування батона разом з петлею 10 Петлі 10 на стрічці, перед надходженням до другого штовхальника 11, проходять через систему валика 18 з котушкою 19, що мають дугоподібну форму сполучення один з одним, внаслідок якої петлі 10 вигинаються і вирівнюються, що сприяє надійному їх зачепленню другим штовхальником 11 Таким чином, виконання пристрою подачі петлі зі штовхальником, що переміщає петлю безпосередньо до шийки батона і розташовується вище формованої шийки батона, дозволяє виготовити пристрій, що працює без ВІДХОДІВ, зручний в експлуатації, що надійно подає петлю під скріпку Джерела інформації 1 Патент ФРН 2529821 від 04 07 75 А22С11/12, 2 Європейський патент 0963699 від 05 06 98 А22С11/12-прототип 55658 Фіг. 1 14 Фіг. 2 55658 Фіг. З Фіг. 4 10 55658 Фіг. 5 Фіг. б 13 і ш & Фіг. 8 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема 77, м Київ, 04050, Україна (044)236-47-24 ,
ДивитисяДодаткова інформація
Назва патенту англійськоюClip-feeding device for sausage-twinning machines
Назва патенту російськоюУстройство подачи петли под скрепку в устройствах для перевязки колбасных изделий
МПК / Мітки
МПК: A22C 11/12
Мітки: скріпку, пристроях, пристрій, петлі, подачі, ковбасних, виробів, перев'язки
