Епілюмінесцентний мікроскоп

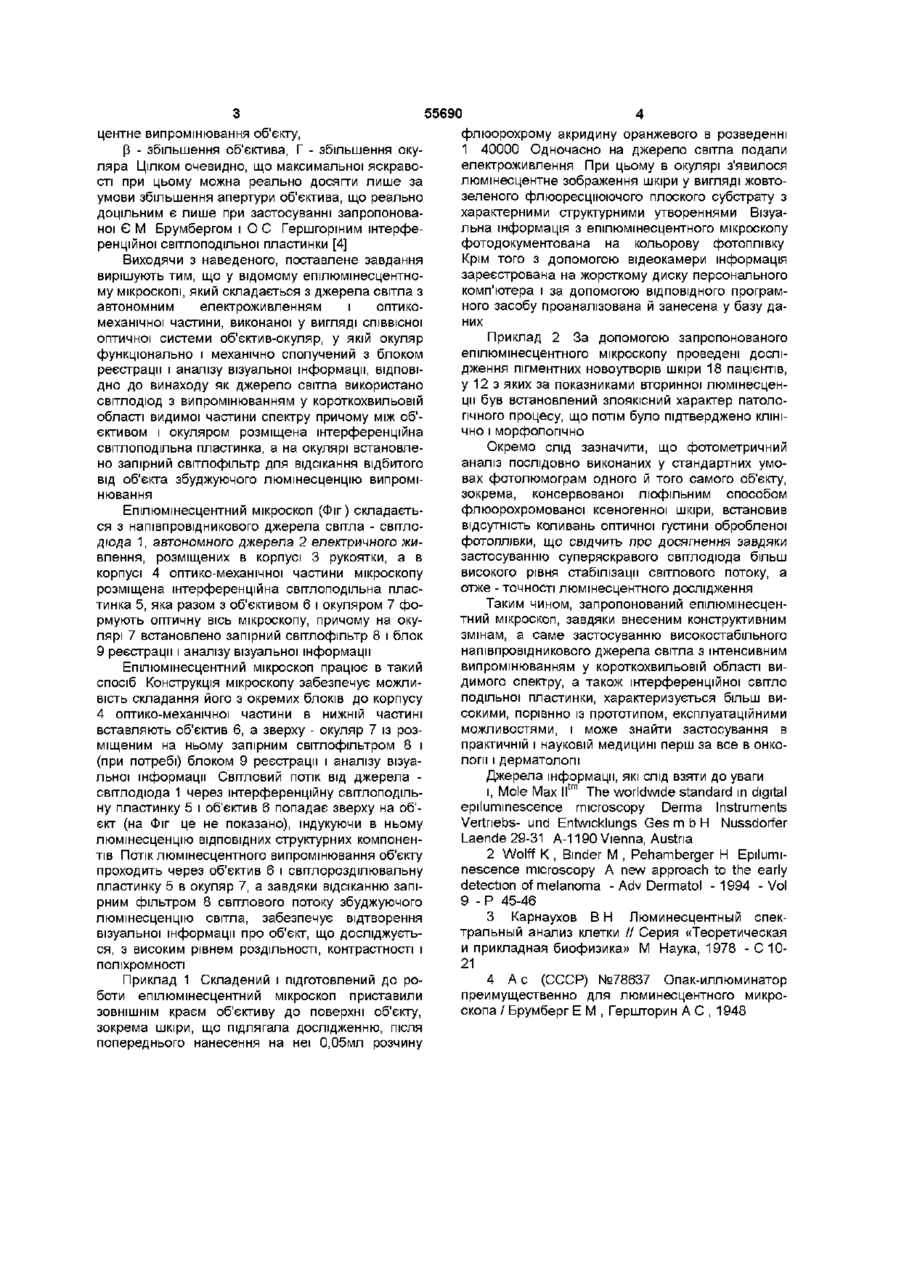

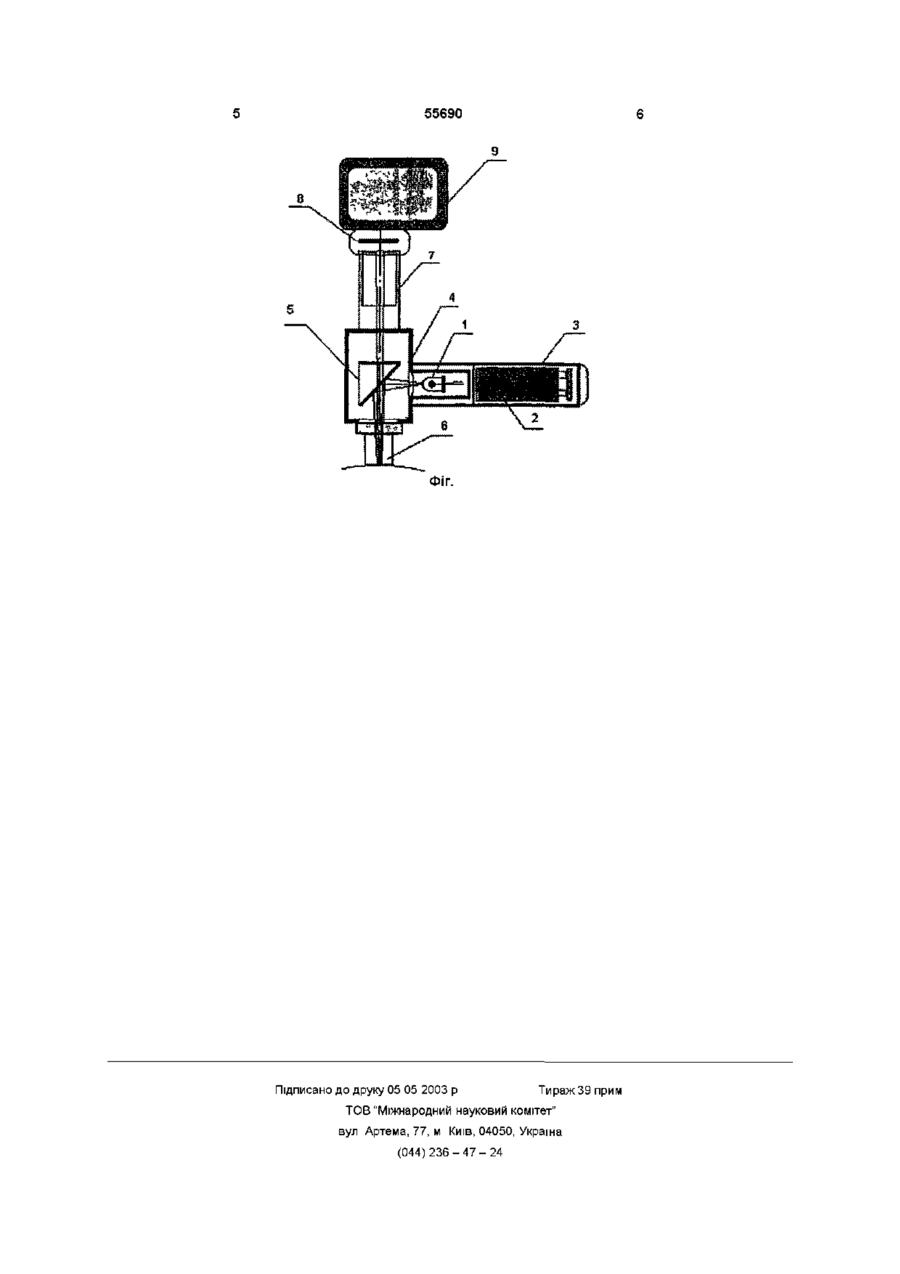

Епілюмінесцентний мікроскоп, який складається з джерела світла з автономним електроживленням і оптико-механічної частини, виконаної у вигляді СПІВВІСНОІ оптичної системи об'єктив Винахід стосується медицини і біологи, а саме медичної лабораторної техніки, зокрема, обладнання для люмінесцентної мікроскопи, і може бути використаний в клініко-діагностичній практиці, зокрема, при діагностиці онкологічних та інших захворювань шкіри Відомий епілюмінесцентний мікроскоп, який складається з джерела світла з автономним електроживленням і оптико-механічної частини, виконаної у вигляді СПІВВІСНОІ системи об'єктив-окуляр, а окуляр функціонально і механічно сполучений з блоком реєстрації і аналізу візуальної інформації [1,2] Недоліком відомого епілюмінесцентного мікроскопу є недостатній рівень інформативності мікрозображення, оскільки через відсутність інтерференційної СВІТЛОПОДІЛЬНОІ пластинки в окуляр окрім корисної інформації про люмінесценцію об'єкта, потрапляє світловий потік безпосередньо від джерела світла, відбитий від об'єкта, що знижує контрастність і роздільну здатність мікрозображення об'єкту Крім того, застосоване джерело світла у відомому епілюмінесцентному мікроскопі випромінює у широкому діапазоні видимої частини спектра, що практично унеможливлює збудження вторинної люмінесценції, зменшує рівень поліхромності об'єкта, а отже знижує експлуатаційні можливості відомого мікроскопу В основу винаходу поставлене завдання вдосконалити відомий епілюмінесцентний мікроскоп, в якому шляхом застосування джерела світла з ви окуляр, у якій окуляр функціонально і механічно з'єднаний з блоком реєстрації і аналізу візуальної інформації, який відрізняється тим, що як джерело світла використано світлодюд з випромінюванням у короткохвильовій області видимої частини спектра, причому між об'єктивом і окуляром розміщена інтерференційна світлоподільна пластинка, а на окулярі встановлено запірний світлофільтр для відсікання відбитого від об'єкта збуджуючого люмінесценцію випромінювання промінюванням у спектрально звуженій області видимої частини спектра, світло якого здатне індукувати вторинну люмінесценцію, і встановлення в мікроскопі додаткового СВІТЛОПОДІЛЬНОГО елементу, досягають підвищення експлуатаційних властивостей, зокрема поліхромності СВІТІННЯ об'єкту, а отже - інформативності люмінесцентного дослідження в цілому При розгляді технічного завдання були взяті до уваги основні принципи люмінесцентної мікроскопи при дослідженні товстих об'єктів, а саме клітин і тканини in situ (тобто таких, що знаходяться на поверхні тіла) Люмінесценція таких об'єктів базується на фронтальному збудженні и оптичним випромінюванням, що падає на об'єкт Серед існуючих систем люмінесцентної мікроскопи для вирішення поставленої задачі доцільним є застосування оптичної системи, в якій один і той самий об'єктив використовують як для концентрації збуджуючого світлового потоку на поверхні об'єкта, так і для збирання його люмінесцентного СВІТІННЯ При цьому яскравість люмінесценції об'єкту визначається за формулою [3] А/ Ф=КФ, 2 2 "Р Г де Ф - яскравість люмінесценції, К- коефіцієнт, що характеризує властивість мікроскопа і об'єкта, Фо- яскравість джерела випромінювання збудження, Аі - апертура об'єктива, що збирає люмінес О о> (О ю ю 55690 флюорохрому акридину оранжевого в розведенні 1 40000 Одночасно на джерело світла подали електроживлення При цьому в окулярі з'явилося люмінесцентне зображення шкіри у вигляді жовтозеленого флюоресціюючого плоского субстрату з характерними структурними утвореннями Візуальна інформація з епілюмінесцентного мікроскопу фотодокументована на кольорову фотоплівку Крім того з допомогою відеокамери інформація зареєстрована на жорсткому диску персонального комп'ютера і за допомогою ВІДПОВІДНОГО програмного засобу проаналізована й занесена у базу даних Приклад 2 За допомогою запропонованого епілюмінесцентного мікроскопу проведені дослідження пігментних новоутворів шкіри 18 пацієнтів, у 12 з яких за показниками вторинної люмінесценції був встановлений злоякісний характер патологічного процесу, що потім було підтверджено КЛІНІЧНО і морфологічно Окремо слід зазначити, що фотометричний аналіз послідовно виконаних у стандартних умовах фотолюмограм одного й того самого об'єкту, зокрема, консервованої ліофільним способом флюорохромованої ксеногенної шкіри, встановив Епілюмінесцентнии мікроскоп (Фіг) складаєтьвідсутність коливань оптичної густини обробленої ся з напівпровідникового джерела світла - світлофотоплівки, що свідчить про досягнення завдяки дюда 1, автономного джерела 2 електричного жизастосуванню суперяскравого світлодюда більш влення, розміщених в корпусі 3 рукоятки, а в високого рівня стабілізації світлового потоку, а корпусі 4 оптико-механічної частини мікроскопу отже - точності люмінесцентного дослідження розміщена інтерференційна світлоподільна пластинка 5, яка разом з об'єктивом 6 і окуляром 7 фоТаким чином, запропонований епілюмінесценрмують оптичну вісь мікроскопу, причому на окутнии мікроскоп, завдяки внесеним конструктивним лярі 7 встановлено запірний світлофільтр 8 і блок змінам, а саме застосуванню високостабільного 9 реєстрації і аналізу візуальної інформації напівпровідникового джерела світла з інтенсивним випромінюванням у короткохвильовій області виЕпілюмінесцентнии мікроскоп працює в такий димого спектру, а також інтерференційної світло спосіб Конструкція мікроскопу забезпечує можлиподільної пластинки, характеризується більш вивість складання його з окремих блоків до корпусу сокими, порівнно із прототипом, експлуатаційними 4 оптико-механічної частини в нижній частині можливостями, і може знайти застосування в вставляють об'єктив 6, а зверху - окуляр 7 із розпрактичній і науковій медицині перш за все в онкоміщеним на ньому запірним світлофільтром 8 і логи і дерматології (при потребі) блоком 9 реєстрації і аналізу візуальної інформації Світловий ПОТІК ВІД джерела Джерела інформації, які слід взяти до уваги світлодюда 1 через інтерференційну СВІТЛОПОДІЛЬі, Mole Max ll t m The worldwide standard in digital ну пластинку 5 і об'єктив 6 попадає зверху на об'epilummescence microscopy Derma Instruments єкт (на Фіг це не показано), індукуючи в ньому Vertnebs- und Entwicklungs Ges m b H Nussdorfer люмінесценцію ВІДПОВІДНИХ структурних компоненLaende 29-31 A-1190 Vienna, Austria тів Потік люмінесцентного випромінювання об'єкту 2 Wolff K, Binder M , Pehamberger H Epilumiпроходить через об'єктив 6 і світлорозділювальну nescence microscopy A new approach to the early пластинку 5 в окуляр 7, а завдяки відсіканню запіdetection of melanoma - Adv Dermatol -1994 - Vol рним фільтром 8 світлового потоку збуджуючого 9 - P 45-46 люмінесценцію світла, забезпечує відтворення 3 Карнаухов В Н Люминесцентный спеквізуальної інформації про об'єкт, що досліджуєтьтральный анализ клетки // Серия «Теоретическая ся, з високим рівнем роздільності, контрастності і и прикладная биофизика» М Наука, 1978 -С 10поліхромності 21 Приклад 1 Складений і підготовлений до ро4 А с (СССР) №78637 Опак-иллюминатор боти епілюмінесцентнии мікроскоп приставили преимущественно для люминесцентного микроЗОВНІШНІМ краєм об'єктиву до поверхні об'єкту, скопа / Брумберг Е М , Гершторин А С , 1948 зокрема шкіри, що підлягала дослідженню, після попереднього нанесення на неї 0,05мл розчину центне випромінювання об'єкту, Р - збільшення об'єктива, Г - збільшення окуляра Цілком очевидно, що максимальної яскравості при цьому можна реально досягти лише за умови збільшення апертури об'єктива, що реально доцільним є лише при застосуванні запропонованої Є М Брумбергом і О С Гершгоршим інтерференційної СВІТЛОПОДІЛЬНОІ пластинки [4] Виходячи з наведеного, поставлене завдання вирішують тим, що у відомому епілюмінесцентному мікроскопі, який складається з джерела світла з автономним електроживленням і оптикомеханічної частини, виконаної у вигляді СПІВВІСНОІ оптичної системи об'єктив-окуляр, у якій окуляр функціонально і механічно сполучений з блоком реєстрації і аналізу візуальної інформації, ВІДПОВІДНО до винаходу як джерело світла використано світлодюд з випромінюванням у короткохвильовій області видимої частини спектру причому між об'єктивом і окуляром розміщена інтерференційна світлоподільна пластинка, а на окулярі встановлено запірний світлофільтр для відсікання відбитого від об'єкта збуджуючого люмінесценцію випромінювання 55690 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
