Пристрій для масажу

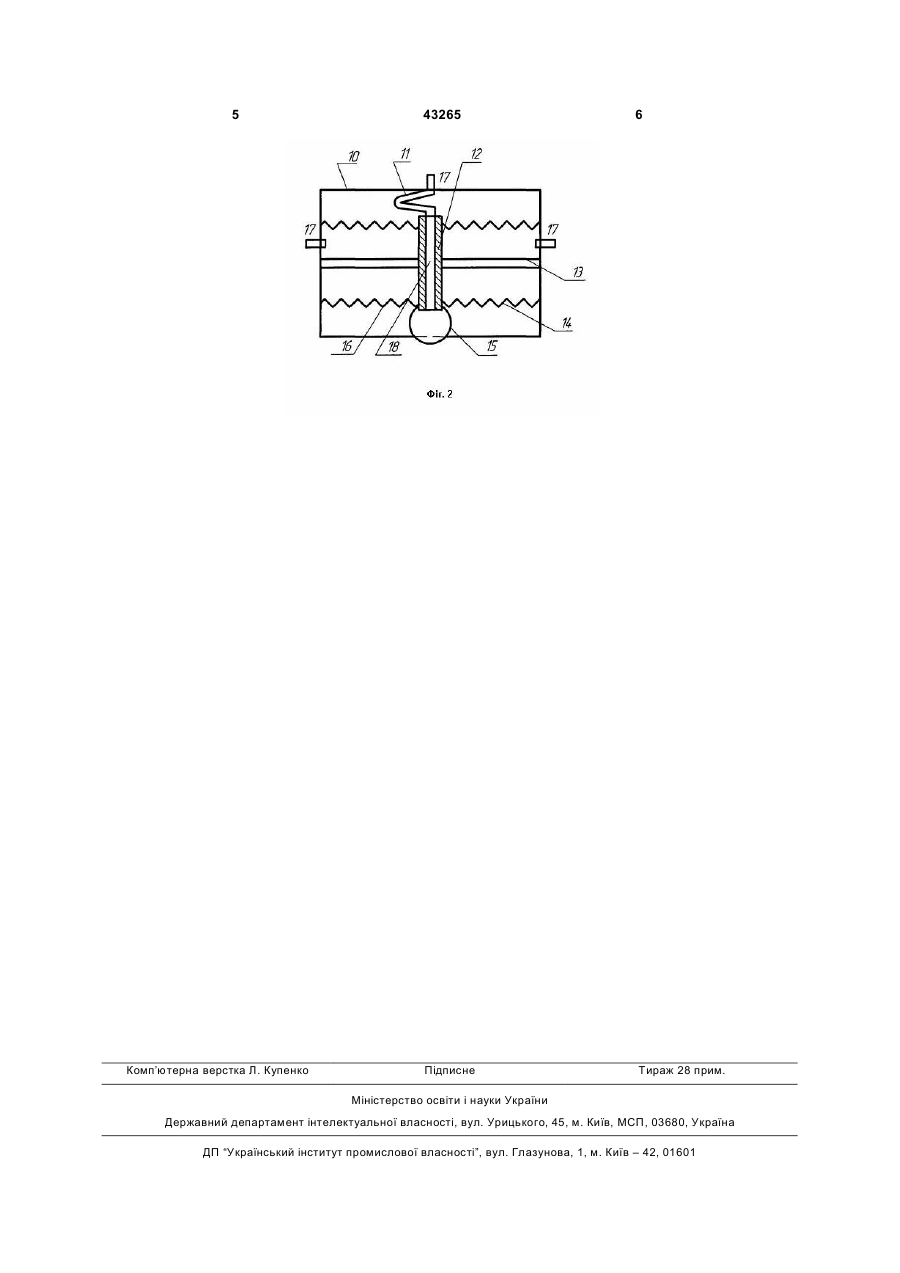

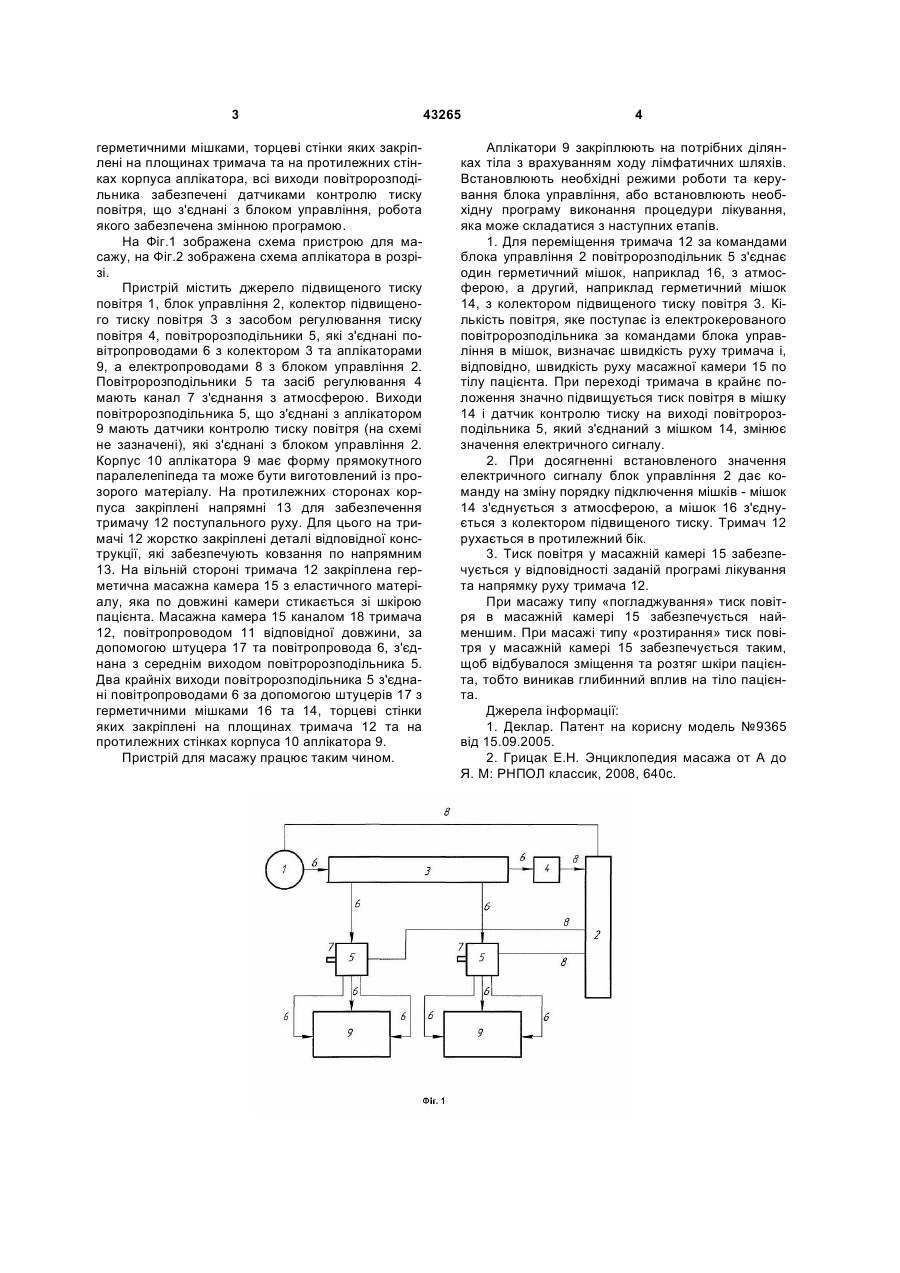

Пристрій для масажу, який містить джерело підвищеного тиску повітря, з'єднаний повітропроводом з колектором, що має засіб регулювання тиску повітря, блок управління, який керує джерелом підвищеного тиску повітря, засобом регулювання тиску та повітророзподільниками, один вхід повітророзподільника з'єднаний повітропроводом з колектором підвищеного тиску, а другий - з атмо 3 герметичними мішками, торцеві стінки яких закріплені на площинах тримача та на протилежних стінках корпуса аплікатора, всі виходи повітророзподільника забезпечені датчиками контролю тиску повітря, що з'єднані з блоком управління, робота якого забезпечена змінною програмою. На Фіг.1 зображена схема пристрою для масажу, на Фіг.2 зображена схема аплікатора в розрізі. Пристрій містить джерело підвищеного тиску повітря 1, блок управління 2, колектор підвищеного тиску повітря 3 з засобом регулювання тиску повітря 4, повітророзподільники 5, які з'єднані повітропроводами 6 з колектором 3 та аплікаторами 9, а електропроводами 8 з блоком управління 2. Повітророзподільники 5 та засіб регулювання 4 мають канал 7 з'єднання з атмосферою. Виходи повітророзподільника 5, що з'єднані з аплікатором 9 мають датчики контролю тиску повітря (на схемі не зазначені), які з'єднані з блоком управління 2. Корпус 10 аплікатора 9 має форму прямокутного паралелепіпеда та може бути виготовлений із прозорого матеріалу. На протилежних сторонах корпуса закріплені напрямні 13 для забезпечення тримачу 12 поступального руху. Для цього на тримачі 12 жорстко закріплені деталі відповідної конструкції, які забезпечують ковзання по напрямним 13. На вільній стороні тримача 12 закріплена герметична масажна камера 15 з еластичного матеріалу, яка по довжині камери стикається зі шкірою пацієнта. Масажна камера 15 каналом 18 тримача 12, повітропроводом 11 відповідної довжини, за допомогою штуцера 17 та повітропровода 6, з'єднана з середнім виходом повітророзподільника 5. Два крайніх виходи повітророзподільника 5 з'єднані повітропроводами 6 за допомогою штуцерів 17 з герметичними мішками 16 та 14, торцеві стінки яких закріплені на площинах тримача 12 та на протилежних стінках корпуса 10 аплікатора 9. Пристрій для масажу працює таким чином. 43265 4 Аплікатори 9 закріплюють на потрібних ділянках тіла з врахуванням ходу лімфатичних шляхів. Встановлюють необхідні режими роботи та керування блока управління, або встановлюють необхідну програму виконання процедури лікування, яка може складатися з наступних етапів. 1. Для переміщення тримача 12 за командами блока управління 2 повітророзподільник 5 з'єднає один герметичний мішок, наприклад 16, з атмосферою, а другий, наприклад герметичний мішок 14, з колектором підвищеного тиску повітря 3. Кількість повітря, яке поступає із електрокерованого повітророзподільника за командами блока управління в мішок, визначає швидкість руху тримача і, відповідно, швидкість руху масажної камери 15 по тілу пацієнта. При переході тримача в крайнє положення значно підвищується тиск повітря в мішку 14 і датчик контролю тиску на виході повітророзподільника 5, який з'єднаний з мішком 14, змінює значення електричного сигналу. 2. При досягненні встановленого значення електричного сигналу блок управління 2 дає команду на зміну порядку підключення мішків - мішок 14 з'єднується з атмосферою, а мішок 16 з'єднується з колектором підвищеного тиску. Тримач 12 рухається в протилежний бік. 3. Тиск повітря у масажній камері 15 забезпечується у відповідності заданій програмі лікування та напрямку руху тримача 12. При масажу типу «погладжування» тиск повітря в масажній камері 15 забезпечується найменшим. При масажі типу «розтирання» тиск повітря у масажній камері 15 забезпечується таким, щоб відбувалося зміщення та розтяг шкіри пацієнта, тобто виникав глибинний вплив на тіло пацієнта. Джерела інформації: 1. Деклар. Патент на корисну модель №9365 від 15.09.2005. 2. Грицак Е.Н. Энциклопедия масажа от А до Я. М: РНПОЛ классик, 2008, 640с. 5 Комп’ютерна верстка Л. Купенко 43265 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
