Глушник шуму випуску

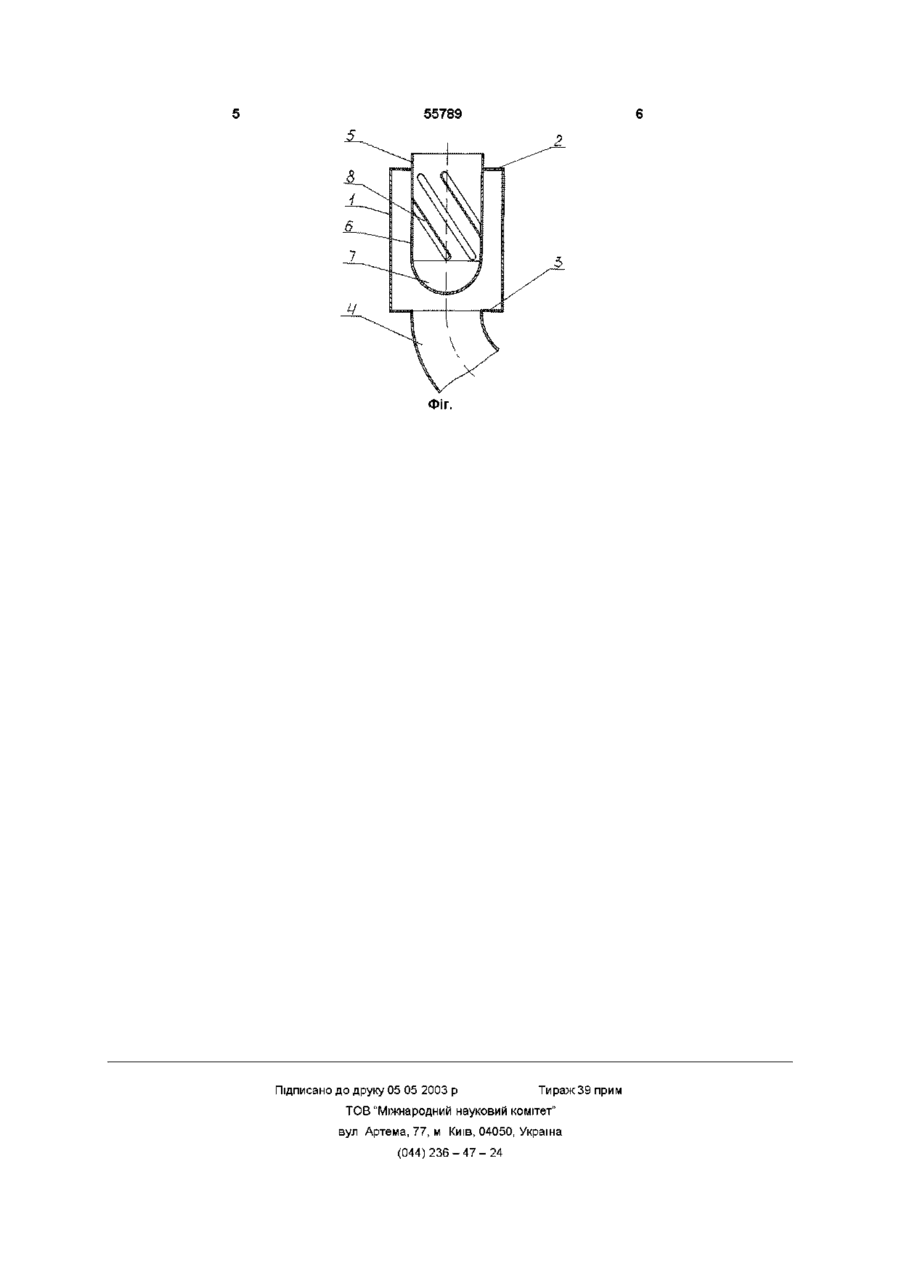

Глушник шуму випуску, що містить циліндричний корпус із СПІВВІСНО закріпленими на його торцях впускним і випускним патрубками і розташовану всередині корпуса випускну трубу, оснащену з одного боку кришкою, а з іншого зв'язану з випускним патрубком, причому бічна стінка випускної труби виконана з наскрізними отворами, який відрізняється тим, що наскрізні отвори виконані у вигляді похилих до осі випускної труби щілин, а кришка - сферичною Винахід відноситься до транспортного машинобудування і може бути використаний у вихлопних системах двигунів транспортних засобів, наприклад, тепловозів Відомий глушник для газового потоку, що містить циліндричний корпус із СПІВВІСНО закріпленими на його торцях впускним і випускним патрубками і розташовану всередині корпуса циліндричну обичайку, що мас поперечну перегородку, при цьому між обичайкою і внутрішньою стінкою корпуса утворений канал, сполучений з порожниною випускного патрубка [заявка Франції №2598176, МКИ F01N 1/00, публ 06 11 87] Вадою цього пристрою є низька ефективність шумоглушіння Звукові хвилі, відбиваючись від рівновіддаленої від джерела шуму плоскої перегородки, мають однакові фази коливань, а елементи дроселювання потоку газу(утворені обичайкою і внутрішньою стінкою корпуса) лише частково сприяють втраті енергії звукових хвиль у розширювальних каналах при одночасному підвищенні аеродинамічного опору випуску При цьому, не використовується явище накладення асиметричних звукових хвиль і згладжування коливань їхнього тиску Найбільш близьким по технічній сутності і результату, що досягається, до пропонованого є глушник паровіддільника, що містить циліндричний корпус із СПІВВІСНО закріпленими на його торцях впускним і випускним патрубками і розташовану всередині корпуса випускну трубу, постачену з одного боку кришкою, а з іншого зв'язану з випускним патрубком, причому бічна стінка випускної труби виконана з наскрізними отворами [патент США №4705138, MnKFOIN 1/08, публ 10 11 87] У цьому глушнику потік проникає крізь дроселіруючі отвори у внутрішню порожнину випускної труби, де звукова енергія частково зменшується за рахунок згладжування пульсацій потоку і досягається гасіння низькочастотних коливань 3 іншого боку, не досягається загасання звукових хвиль у широкому діапазоні спектра частот, що, в цілому, знижує ефективність шумоглушіння, а дроселювання потоку через перфорацію створює підвищений аеродинамічний опір його випуску В основу винаходу покладена задача створення глушника шуму випуску підвищеної ефективності шумоглушіння при одночасному зниженні аеродинамічного опору випуску і зменшенні геометричних розмірів глушника шуму випуску Поставлена задача досягається тим, що в глушнику шуму випуску, що містить циліндричний корпус із СПІВВІСНО закріпленими на його торцях впускним і випускним патрубками і розташовану всередині корпуса випускну трубу, постачену з одного боку кришкою, а з іншого зв'язану з випускним патрубком, причому бічна стінка випускної труби виконана з наскрізними отворами, наскрізні отвори виконані у вигляді похилих до осі випускної труби щілин, а кришка виконана сферичною Виконання кришки сферичною і направлення опуклою стороною назустріч газовому потоку приводить до того, що звукова хвиля відбиваючись від сферичної поверхні кришки, що має перемінну відстань від джерела шуму випуску, створює додатково перерозподіл звукової енергії, тому що акустичні хвилі пройшовши різні шляхи і зустрічаючись разом, мають різні фази коливань, взаємно посла 00 ю ю 55789 бляють при цьому один одного, що підвищує ефективність шумоглушшпя З іншого боку, відбита звукова хвиля одночасно як від торцевої частини корпуса, розташованої в зоні випускного патрубка, так і від сферичної поверхні кришки, внаслідок різної відстані їх від джерела шуму випуску, дозволяє підсилити ефект розсіювання звукових коливань і додатково змінити фази їхніх коливань, внаслідок чого досягається накладення звукових хвиль, що підвищує ефективність шумоглушіння А завдяки тому, що отвори виконані у вигляді похилих по всій довжині бічної стінки до осі випускної труби щілин, падаюча звукова хвиля відбивається одночасно від внутрішньої поверхні випускної труби під кутом від кожної щілини, яка виконує функцію увігнутого екрана і, що створює, у свою чергу, різні відстані від вхідної кромки щілини до увігнутої внутрішньої стінки випускної труби Крім того, проникнення одночасно звукових хвиль через щілини в порожнину, утворену внутрішньою стінкою корпуса і зовнішньою стінкою випускної труби, сприяє посиленню їхньої відбивної здатності від внутрішньої стінки корпуса і багаторазовій взаємодії звукових хвиль між собою, що дозволяє підсилити ефект розсіювання звукових коливань у частині використання накладення звукових хвиль і динамічної взаємодії між собою за рахунок зміни симетричності звукових коливань, що підвищує ефективність шумоглушіння в широкому діапазоні частот Таке виконання випускної труби з щілинами сприяє зниженню аеродинамічного опору випуску при мінімальних геометричних и розмірах Пошук, здійсненний по джерелам науковотехнічної і патентної інформації, показав, що сукупність істотних ознак заявленого технічного рішення невідома Таким чином, технічне рішення відповідає вимогам новизни, тому що воно невідомо в інших областях техніки За результатами проведеного пошуку у відомих рішеннях не було виявлено сукупності істотних ознак, що підвищують заглушіння шуму випуску в широкому діапазоні частот Таким чином, заявлене технічне рішення відповідає вимогам винахідницького рівня Сутність заявленого рішення пояснюється кресленням, де зображений загальний вид глушника шуму випуску Глушник шуму випуску містить циліндричний корпус 1 із СПІВВІСНО закріпленими на його торцях 2 і 3 впускним 4 і випускним 5 патрубками і розташовану всередині корпуса випускну трубу 6, постачену з одного боку сферичною кришкою 7, а з іншого боку зв'язану з випускним патрубком 5, причому бічна стінка випускної труби 6 виконана з наскрізними отворами у вигляді похилих по всій довжині бічної стінки до осі випускної труби 6 щілин 8 Глушник шуму випуску працює таким чином Відпрацьовані гази двигуна внутрішнього згоряння крізь впускний патрубок 4, омиваючи сферичну кришку 7, надходять у розширювальну камеру, утворену внутрішньою стінкою корпуса 1 і зовнішньою стінкою випускної труби 6 3 розширювальної камери відпрацьовані гази відводяться крізь щілини 8 у випускний патрубок 5 і далі в атмосферу У зв'язку з тим, що кришка 7 виконана сферичною і спрямована опуклою стороною назустріч газовому потоку, звукова хвиля відбиваючись від сферичної поверхні кришки 7, що має перемінну відстань від джерела шуму випуску, створює додатково перерозподіл звукової енергії, тому що акустичні хвилі пройшовши різні шляхи і зустрічаючись разом, мають різні фази коливань і взаємно послабляють при цьому одна одну, що підвищує ефективність шумоглушіння 3 іншого боку, відображення звукових хвиль одночасно як від торцевої частини 2 корпуса 1, так і від сферичної кришки 7 внаслідок різної відстані їх від джерела шуму випуску дозволяє підсилити ефект розсіювання звукових коливань і додатково змінити фази їхніх коливань, внаслідок чого досягається накладення звукових хвиль, що підвищує в цілому ефективність шумоглушіння А завдяки тому, що отвори виконані у вигляді похилих по всій довжині бічної стінки до осі випускної труби 6 щілин 8, падаюча звукова хвиля на похилі щілини 8 відбивається одночасно від внутрішньої поверхні труби 6 під кутом від кожної щілини 8, що виконує функцію увігнутого екрана і, що створює, у свою чергу, різні відстані від вхідної крайки щілин 8 до увігнутої внутрішньої стінки труби 6 і, крім того, проникнення одночасно звукових хвиль через щілини 8 у порожнину, утворену внутрішньою стінкою корпуса 1 і зовнішньою стінкою випускної труби 6, сприяє посиленню їхньої відбивної здатності від внутрішньої стінки корпуса 1 і багаторазовій взаємодії між собою, що дозволяє підсилити ефект розсіювання звукових коливань у частині використання накладення звукових хвиль і їхньої динамічної взаємодії між собою за рахунок зміни симетричності звукових коливань, що сприяє підвищенню ефективності шумоглушіння в широкому діапазоні частот Таке виконання випускної труби 6 спільно з щілинами 8 сприяє зниженню аеродинамічного опору випуску при мінімальних геометричних и розмірах Крім того, завдяки тому, що отвори виконані у вигляді похилих по всій довжині бічної стінки випускної труби 6 до и осі щілин 8, досягається перешкода для проникнення іскор безпосередньо в атмосферу 55789 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
