Пристрій для розбризкування рідких мінеральних добрив та отрутохімікатів

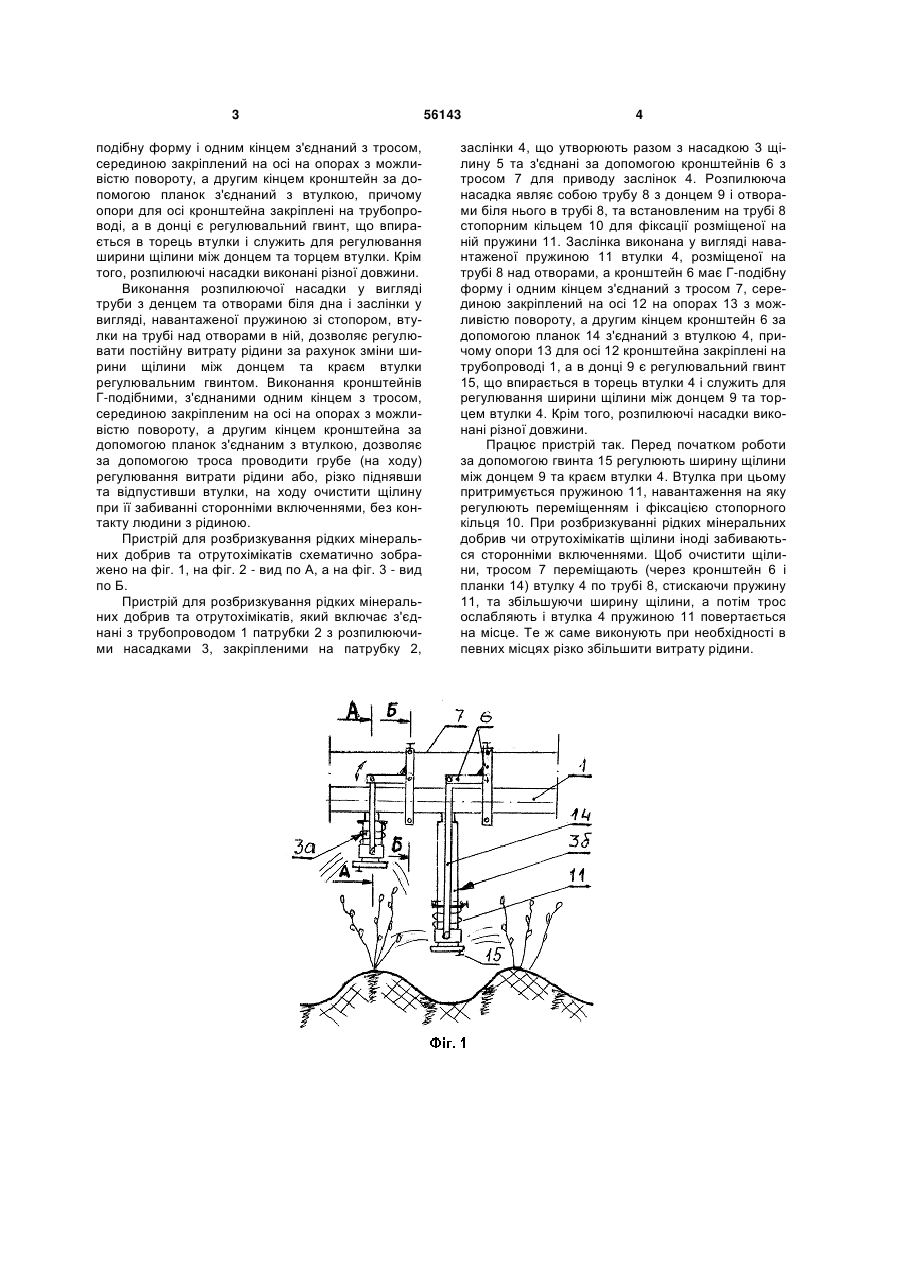

1. Пристрій для розбризкування рідких мінеральних добрив та отрутохімікатів, який включає закріплені на трубопроводі патрубки з розпилюючими насадками, закріпленими на патрубках, заслінки, що утворюють разом з насадками щілину та з'єднані за допомогою кронштейнів з тросом для приводу заслінок, який відрізняється тим, що розпилююча насадка являє собою трубу з денцем 3 подібну форму і одним кінцем з'єднаний з тросом, серединою закріплений на осі на опорах з можливістю повороту, а другим кінцем кронштейн за допомогою планок з'єднаний з втулкою, причому опори для осі кронштейна закріплені на трубопроводі, а в донці є регулювальний гвинт, що впирається в торець втулки і служить для регулювання ширини щілини між донцем та торцем втулки. Крім того, розпилюючі насадки виконані різної довжини. Виконання розпилюючої насадки у вигляді труби з денцем та отворами біля дна і заслінки у вигляді, навантаженої пружиною зі стопором, втулки на трубі над отворами в ній, дозволяє регулювати постійну витрату рідини за рахунок зміни ширини щілини між донцем та краєм втулки регулювальним гвинтом. Виконання кронштейнів Г-подібними, з'єднаними одним кінцем з тросом, серединою закріпленим на осі на опорах з можливістю повороту, а другим кінцем кронштейна за допомогою планок з'єднаним з втулкою, дозволяє за допомогою троса проводити грубе (на ходу) регулювання витрати рідини або, різко піднявши та відпустивши втулки, на ходу очистити щілину при її забиванні сторонніми включеннями, без контакту людини з рідиною. Пристрій для розбризкування рідких мінеральних добрив та отрутохімікатів схематично зображено на фіг. 1, на фіг. 2 - вид по А, а на фіг. 3 - вид по Б. Пристрій для розбризкування рідких мінеральних добрив та отрутохімікатів, який включає з'єднані з трубопроводом 1 патрубки 2 з розпилюючими насадками 3, закріпленими на патрубку 2, 56143 4 заслінки 4, що утворюють разом з насадкою 3 щілину 5 та з'єднані за допомогою кронштейнів 6 з тросом 7 для приводу заслінок 4. Розпилююча насадка являє собою трубу 8 з донцем 9 і отворами біля нього в трубі 8, та встановленим на трубі 8 стопорним кільцем 10 для фіксації розміщеної на ній пружини 11. Заслінка виконана у вигляді навантаженої пружиною 11 втулки 4, розміщеної на трубі 8 над отворами, а кронштейн 6 має Г-подібну форму і одним кінцем з'єднаний з тросом 7, серединою закріплений на осі 12 на опорах 13 з можливістю повороту, а другим кінцем кронштейн 6 за допомогою планок 14 з'єднаний з втулкою 4, причому опори 13 для осі 12 кронштейна закріплені на трубопроводі 1, а в донці 9 є регулювальний гвинт 15, що впирається в торець втулки 4 і служить для регулювання ширини щілини між донцем 9 та торцем втулки 4. Крім того, розпилюючі насадки виконані різної довжини. Працює пристрій так. Перед початком роботи за допомогою гвинта 15 регулюють ширину щілини між донцем 9 та краєм втулки 4. Втулка при цьому притримується пружиною 11, навантаження на яку регулюють переміщенням і фіксацією стопорного кільця 10. При розбризкуванні рідких мінеральних добрив чи отрутохімікатів щілини іноді забиваються сторонніми включеннями. Щоб очистити щілини, тросом 7 переміщають (через кронштейн 6 і планки 14) втулку 4 по трубі 8, стискаючи пружину 11, та збільшуючи ширину щілини, а потім трос ослабляють і втулка 4 пружиною 11 повертається на місце. Те ж саме виконують при необхідності в певних місцях різко збільшити витрату рідини. 5 Комп’ютерна верстка А. Крулевський 56143 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
