Механізм розбризкування рідких органічних добрив

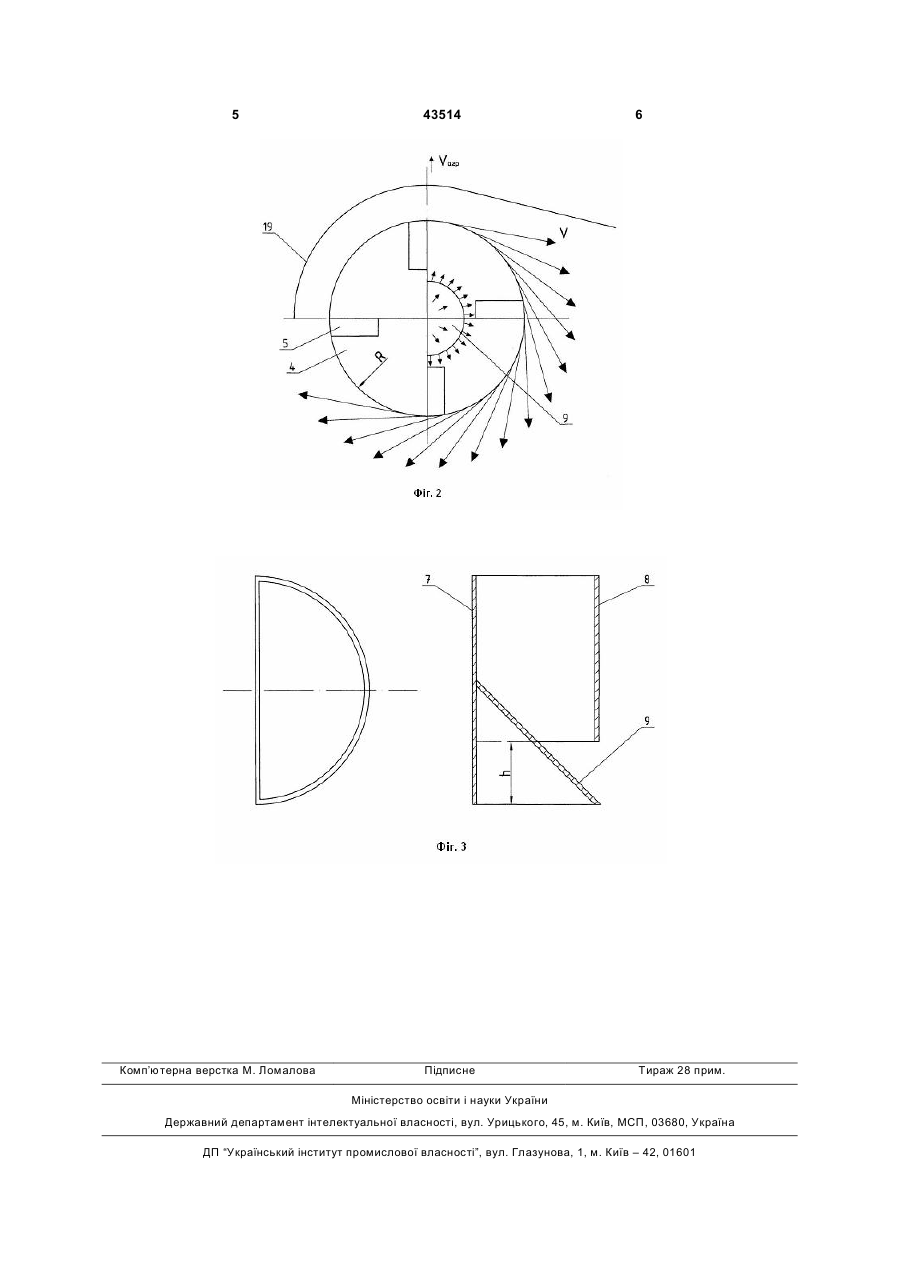

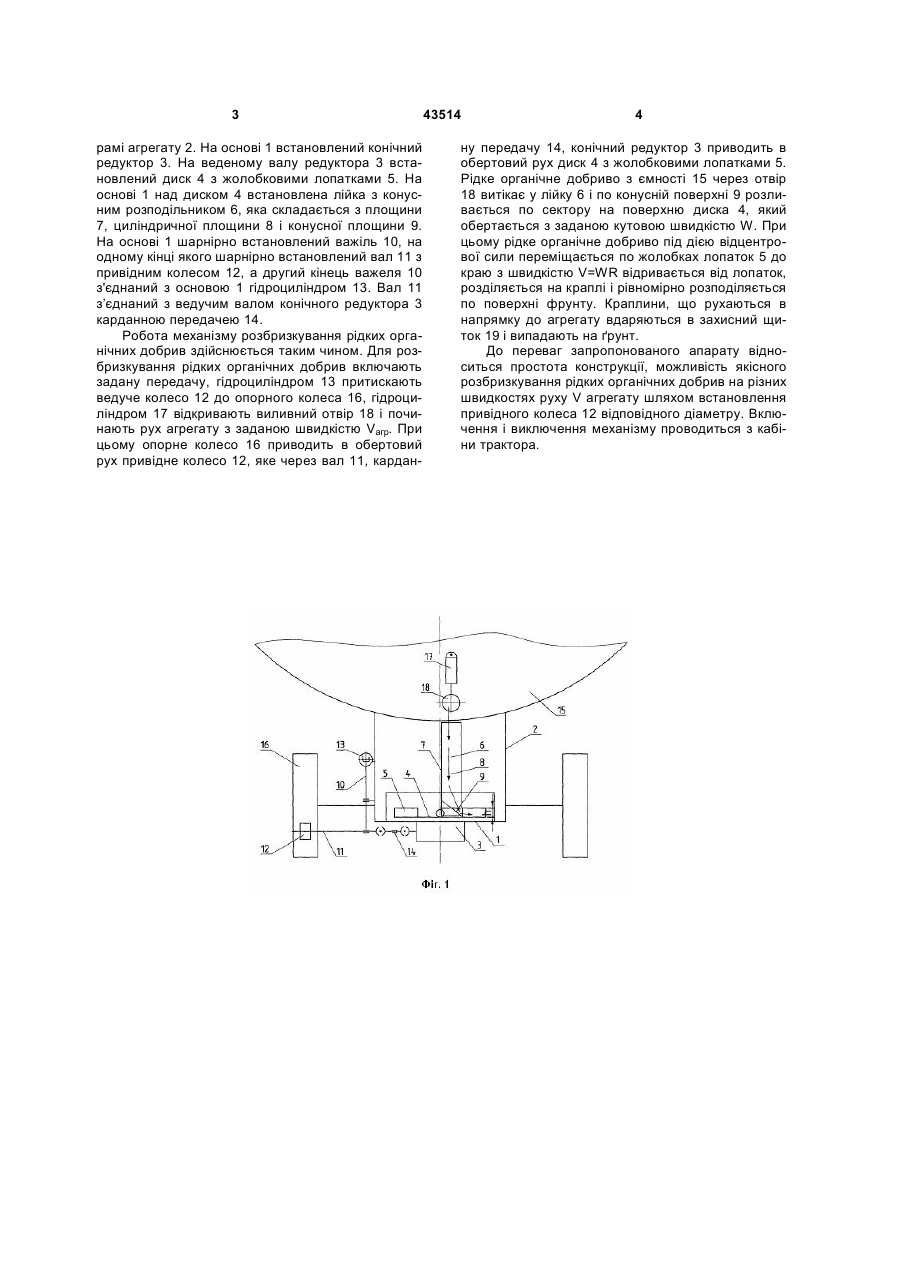

Механізм розбризкування рідких органічних добрив, що містить основу, конічний редуктор, диск з жолобковими лопатками, лійку з конусним розподільником, важіль з привідним колесом та гідроциліндром, карданну передачу, який відрізняється тим, що на основі, закріпленій на рамі агрегату, встановлено конічний редуктор, на вертикальному валу якого закріплений диск з жолобковими лопатками таким чином, що вісь його обертання зміщена на певну віддаль вліво від осі виливного отвору в ємності, а між диском з жолоб 3 рамі агрегату 2. На основі 1 встановлений конічний редуктор 3. На веденому валу редуктора 3 встановлений диск 4 з жолобковими лопатками 5. На основі 1 над диском 4 встановлена лійка з конусним розподільником 6, яка складається з площини 7, циліндричної площини 8 і конусної площини 9. На основі 1 шарнірно встановлений важіль 10, на одному кінці якого шарнірно встановлений вал 11 з привідним колесом 12, а другий кінець важеля 10 з'єднаний з основою 1 гідроциліндром 13. Вал 11 з’єднаний з ведучим валом конічного редуктора 3 карданною передачею 14. Робота механізму розбризкування рідких органічних добрив здійснюється таким чином. Для розбризкування рідких органічних добрив включають задану передачу, гідроциліндром 13 притискають ведуче колесо 12 до опорного колеса 16, гідроциліндром 17 відкривають виливний отвір 18 і починають рух агрегату з заданою швидкістю Vaгp. При цьому опорне колесо 16 приводить в обертовий рух привідне колесо 12, яке через вал 11, кардан 43514 4 ну передачу 14, конічний редуктор 3 приводить в обертовий рух диск 4 з жолобковими лопатками 5. Рідке органічне добриво з ємності 15 через отвір 18 витікає у лійку 6 і по конусній поверхні 9 розливається по сектору на поверхню диска 4, який обертається з заданою кутовою швидкістю W. При цьому рідке органічне добриво під дією відцентрової сили переміщається по жолобках лопаток 5 до краю з швидкістю V=WR відривається від лопаток, розділяється на краплі і рівномірно розподіляється по поверхні фрунту. Краплини, що рухаються в напрямку до агрегату вдаряються в захисний щиток 19 і випадають на ґрунт. До переваг запропонованого апарату відноситься простота конструкції, можливість якісного розбризкування рідких органічних добрив на різних швидкостях руху V агрегату шляхом встановлення привідного колеса 12 відповідного діаметру. Включення і виключення механізму проводиться з кабіни трактора. 5 Комп’ютерна верстка М. Ломалова 43514 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
