Склад фотопровідникового шару фототермопластичного матеріалу для “морозного” запису інформації

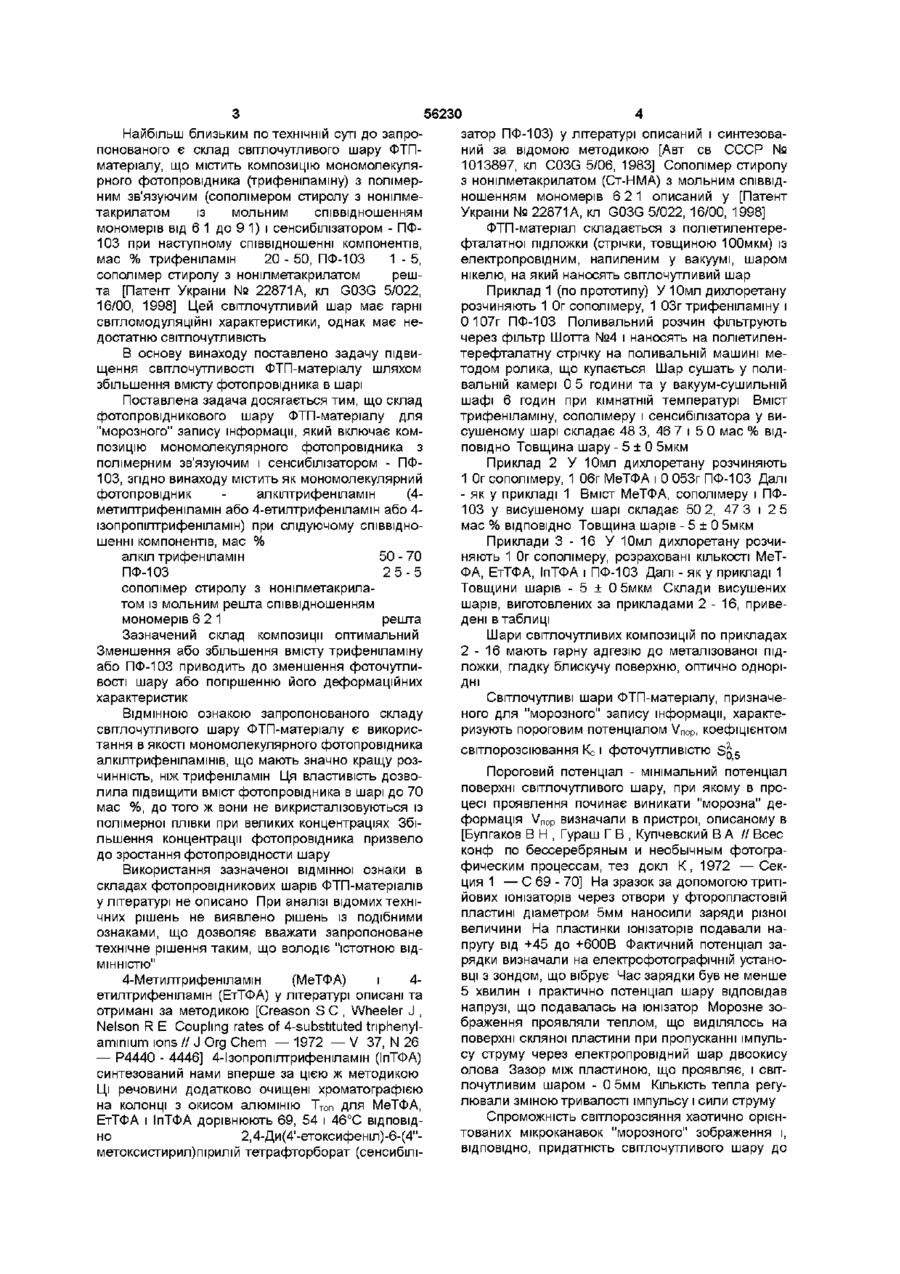

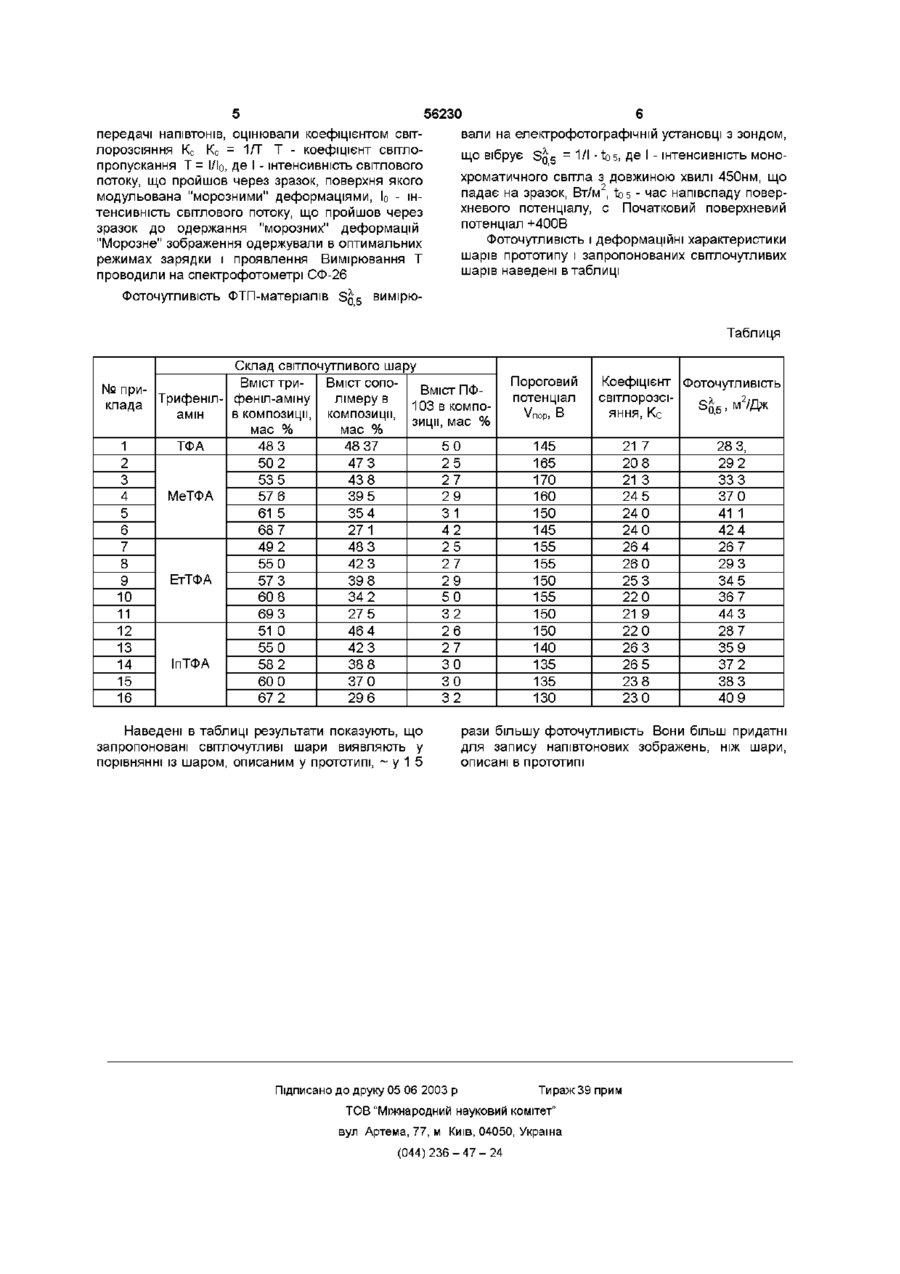

1 Склад фотопровідникового шару фототермопластичного матеріалу для "морозного" запису інформації, який включає композицію мономолекулярного фотопровідника з полімерним зв'язуючим і сенсибілізатором ПФ-103, який відрізняєтся тим, що композиція містить мономолекулярний фотопровідник з групи алкілтрифеніламшів у такому співвідношенні компонентів, мас % алкілтрифеніламш 50-70 ПФ-103 2,5-5 співполімер стиролу з нонілметакрилатом з мольним співвідношенням мономерів 6,2 1 решта 2 Склад за п 1, який відрізняється тим, що як мономолекулярний фотопровідник використаний 4-метилтрифеніламін 3 Склад за п 1, який відрізняється тим, що як мономолекулярний фотопровідник використаний 4-етилтрифеніламш 4 Склад за п 1, який відрізняється тим, що як мономолекулярний фотопровідник використаний 4-ізопропілтрифеніламін О Винахід відноситься до галузі безсрібних фотографічних матеріалів, а саме, до складів фотопровідникових, світлочутливих шарів фототермопластичних (ФТП) матеріалів, що застосовують для "морозного" запису інформації при оперативному, реверсивному мікрофільмуванні, де на ФТПматеріалі можна вносити зміни в мікрозображення на мікрофішах і здійснювати на тому ж самому матеріалі запис штрихових і напівтонових зображень Відомий світлочутливий шар ФТП-матеріалу, виготовлений із полі-І\І-вінілкарбазолу або полі-Nепоксипропілкарбазолу, сенсибілізованих 2,4,7тринітро-9-флуореноном [Авт ев СССР № 1665336, кл G03G 5/06, 1991 ] Світлочутливий ФТП-шар може бути приготовлений також з олігомеру 9-антраценілгліцидилового ефіру [Авт св СССР № 1697051, кл G03G 5/07, 1991], олігоорганосилоксанів, що містять карбазол [Гетманчук Ю П , Куницкая Л Р , Лазникова И Д и др // Электрофотография 91 Междун конф, тез докл / М 1991 — С 205 - 207], олігогліпидилфлуорену, олігогліцидилфенантрену, олігогліцидилантрацену, сенсибілізованих нітрофлуоренонами, хлоранілом, тетраціанхінодиметаном [Гетманчук Ю П , Ицковская И Н , Кудренко В А и др // Электрофотогра фия 91 Междун конф, тез докл / М 1991 — С 208 - 211] Всі перераховані вище світлочутливі шари ФТП-матеріалів мають високі світлочутливість, роздільну здатність і дифракційну ефективність Ці шари призначені для запису растрованих зображень, зокрема фазових голограм, і не можуть бути використані для запису напівтонових оптичних зображень Передачу напівтонів може забезпечити "морозний" запис з авторегулярною структурою деформацій поверхні світлочутливого шару ФТПматеріалу "Морозний" запис можна здійснити на шарах фотопровідника - сополімеру вшілзаміщеного бензокарбазолу (І\І-ВІНІЛ-5Н бензо/Ь/карбазолу, І\І-вініл-7Н-бензо/с/карбазолу або N-вшіл-ИН-бензо/а/карбазолу) із бутиловим, гексиловим або октиловим ефірами акрилової або метакрилової кислот Сенсибілізатор - 2,4,7тринітро-9-флуоренон або 2,4,5,7-тетранітро-9флуоренон або 9-диціанометилен-2,4,7тринітрофлуорен [Авт св СССР № 1131345, кл G 03 G 5/06, 1984] Цей світлочутливий шар здатний при різних режимах запису і проявлення зображень утворювати або растрові деформації, або хаотичні "морозні", однак останні мають невисокі світломодуляційні характеристики о со сч (О ю 56230 Найбільш близьким по технічній суті до запрозатор ПФ-103) у літературі описаний і синтезовапонованого є склад світлочутливого шару ФТПний за відомою методикою [Авт ев СССР № матеріалу, що містить композицію мономолекуля1013897, кл C03G 5/06, 1983] Сополімер стиролу рного фотопровідника (трифеніламшу) з полімерз нонілметакрилатом (Ст-НМА) з мольним співвідним зв'язуючим (сополімером стиролу з нонілменошенням мономерів 6 2 1 описаний у [Патент такрилатом із мольним співвідношенням України № 22871 А, кл G03G 5/022, 16/00, 1998] мономерів від 6 1 до 9 1) і сенсибілізатором - ПФФТП-матеріал складається з поліетилентере103 при наступному співвідношенні компонентів, фталатної підложки (стрічки, товщиною ЮОмкм) із мас % трифеніламін 20 - 50, ПФ-103 1 - 5, електропровідним, напиленим у вакуумі, шаром сополімер стиролу з нонілметакрилатом решнікелю, на який наносять світлочутливий шар та [Патент України № 22871 А, кл G03G 5/022, Приклад 1 (по прототипу) У Юмл дихлоретану 16/00, 1998] Цей світлочутливий шар має гарні розчиняють 1 0г сополімеру, 1 03г трифеніламшу і світломодуляційні характеристики, однак має не0 107г ПФ-103 Поливальний розчин фільтрують достатню світлочутливість через фільтр Шотта №4 і наносять на поліетилентерефталатну стрічку на поливальній машині меВ основу винаходу поставлено задачу підвитодом ролика, що купається Шар сушать у полищення світлочутливості ФТП-матеріалу шляхом вальній камері 0 5 години та у вакуум-сушильній збільшення вмісту фотопровідника в шарі шафі 6 годин при кімнатній температурі Вміст Поставлена задача досягається тим, що склад трифеніламшу, сополімеру і сенсибілізатора у вифотопровідникового шару ФТП-матеріалу для сушеному шарі складає 48 3, 46 7 і 5 0 мас % ВІД"морозного" запису інформації, який включає комПОВІДНО Товщина шару - 5 ± 0 5мкм позицію мономолекулярного фотопровідника з полімерним зв'язуючим і сенсибілізатором - ПФПриклад 2 У Юмл дихлоретану розчиняють 103, згідно винаходу містить як мономолекулярний 1 0г сополімеру, 1 06г МеТФА і 0 053г ПФ-103 Далі фотопровідник алкілтрифеніламш (4- як у прикладі 1 Вміст МеТФА, сополімеру і ПФметилтрифеніламш або 4-етилтрифеніламш або 4103 у висушеному шарі складає 50 2, 47 3 і 2 5 ізопропілтрифеніламш) при слідуючому співвідномас % ВІДПОВІДНО Товщина шарів - 5 ± 0 5мкм шенні компонентів, мас % Приклади 3 - 16 У Юмл дихлоретану розчиалкіл трифеніламін 50 - 70 няють 1 0г сополімеру, розраховані КІЛЬКОСТІ МеТФА, ЕтТФА, ІпТФА і ПФ-103 Далі - як у прикладі 1 ПФ-103 25-5 Товщини шарів - 5 ± 0 5мкм Склади висушених сополімер стиролу з нонілметакрилашарів, виготовлених за прикладами 2 - 16, приветом із мольним решта співвідношенням дені в таблиці мономерів 6 2 1 решта Зазначений склад композиції оптимальний Шари світлочутливих композицій по прикладах Зменшення або збільшення вмісту трифеніламшу 2 - 1 6 мають гарну адгезію до металізованої підабо ПФ-103 приводить до зменшення фоточутлиложки, гладку блискучу поверхню, оптично однорівості шару або погіршенню його деформаційних дні характеристик Світлочутливі шари ФТП-матеріалу, призначеного для "морозного" запису інформації, характеВІДМІННОЮ ознакою запропонованого складу ризують пороговим потенціалом VnOp, коефіцієнтом світлочутливого шару ФТП-матеріалу є використання в якості мономолекулярного фотопровідника світлорозсіювання Кс і фоточутливістю S Q 5 алкілтрифеніламшів, що мають значно кращу розПороговий потенціал - мінімальний потенціал чинність, ніж трифеніламін Ця властивість дозвоповерхні світлочутливого шару, при якому в пролила підвищити вміст фотопровідника в шарі до 70 цесі проявлення починає виникати "морозна" демас %, до того ж вони не викристалізовуються із формація VnOp визначали в пристрої, описаному в полімерної плівки при великих концентраціях Збі[Булгаков В Н , Гураш Г В , Купчевский В А // Всес льшення концентрації фотопровідника призвело конф по бессеребряным и необычным фотоградо зростання фотопровідности шару фическим процессам, тез докл К, 1972 — СекВикористання зазначеної відмінної ознаки в ция 1 — С 69 - 70] На зразок за допомогою тритіскладах фотопровідникових шарів ФТП-матеріалів йових іонізаторів через отвори у фторопластовш у літературі не описано При аналізі відомих техніпластині діаметром 5мм наносили заряди різної чних рішень не виявлено рішень із подібними величини На пластинки іонізаторів подавали наознаками, що дозволяє вважати запропоноване пругу від +45 до +600В Фактичний потенціал затехнічне рішення таким, що володіє "істотною ВІДрядки визначали на електрофотографічній устаноМІННІСТЮ" вці з зондом, що вібрує Час зарядки був не менше 4-Метилтрифеніламш (МеТФА) і 45 хвилин і практично потенціал шару відповідав етилтрифеніламш (ЕтТФА) у літературі описані та напрузі, що подавалась на іонізатор Морозне зоотримані за методикою [Creason S С , Wheeler J , браження проявляли теплом, що виділялось на Nelson R E Coupling rates of 4-substituted tnphenylповерхні скляної пластини при пропусканні імпульamimum ions // J Org Chem — 1972 — V 37, N 26 су струму через електропровідний шар двоокису — P4440 - 4446] 4-Ізопропілтрифеніламш (ІпТФА) олова Зазор між пластиною, що проявляє, і світсинтезований нами вперше за цією ж методикою лочутливим шаром - 0 5мм КІЛЬКІСТЬ тепла регуЦі речовини додатково очищені хроматографією лювали зміною тривалості імпульсу і сили струму на колонці з окисом алюмінію Т топ для МеТФА, Спроможність світлорозсіяння хаотично орієнЕтТФА і ІпТФА дорівнюють 69, 54 і 46°С ВІДПОВІДтованих мікроканавок "морозного" зображення і, НО 2,4-Ди(4'-етоксифеніл)-6-(4"ВІДПОВІДНО, придатність світлочутливого шару до метоксистирил)пірилій тетрафторборат (сенсибілі передачі напівтонів, оцінювали коефіцієнтом світлорозсіяння Кс Кс = 1/Т Т - коефіцієнт світлопропускання Т = І/Іо, де І - інтенсивність світлового потоку, що пройшов через зразок, поверхня якого модульована "морозними" деформаціями, Іо - інтенсивність світлового потоку, що пройшов через зразок до одержання "морозних" деформацій "Морозне" зображення одержували в оптимальних режимах зарядки і проявлення Вимірювання Т проводили на спектрофотометрі СФ-26 56230 вали на електрофотографічній установці з зондом, що вібрує S Q 5 = 1/1 • to5, де І - інтенсивність монохроматичного світла з довжиною хвилі 450нм, що 2 падає на зразок, Вт/м , to 5 - час напівспаду поверхневого потенціалу, с Початковий поверхневий потенціал +400В Фоточутливість і деформаційні характеристики шарів прототипу і запропонованих світлочутливих шарів наведені в таблиці Фоточутливість ФТП-матеріалів S Q 5 вимірюТаблиця Склад світлочутливого шару Вміст триВміст СОПО№ приВміст ПФлімеру в Трифеніл- феніл-амшу клада 103 в компов композиції, композиції, амін зиції, мас % мас % мас % 1 ТФА 48 3 48 37 50 2 50 2 47 3 25 3 53 5 43 8 27 МеТФА 4 57 6 39 5 29 5 61 5 35 4 31 6 68 7 27 1 42 7 49 2 48 3 25 8 55 0 42 3 27 ЕтТФА 9 57 3 39 8 29 10 60 8 34 2 50 11 69 3 27 5 32 12 51 0 46 4 26 13 55 0 42 3 27 ІпТФА 14 58 2 38 8 ЗО 15 60 0 37 0 ЗО 16 67 2 29 6 32 Наведені в таблиці результати показують, що запропоновані світлочутливі шари виявляють у порівнянні із шаром, описаним у прототипі, ~ у 1 5 Пороговий потенціал Vnop, В 145 165 170 160 150 145 155 155 150 155 150 150 140 135 135 130 Коефіцієнт Фоточутливість світлорозсіS j 5 , м2/Дж яння, Кс 21 7 20 8 21 3 24 5 24 0 24 0 26 4 26 0 25 3 22 0 21 9 22 0 26 3 26 5 23 8 23 0 28 3, 29 2 33 3 37 0 41 1 42 4 26 7 29 3 34 5 36 7 44 3 28 7 35 9 37 2 38 3 40 9 рази більшу фоточутливість Вони більш придатні для запису напівтонових зображень, ніж шари, описані в прототипі Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
