Композиція фототермопластичного шару носія інформації

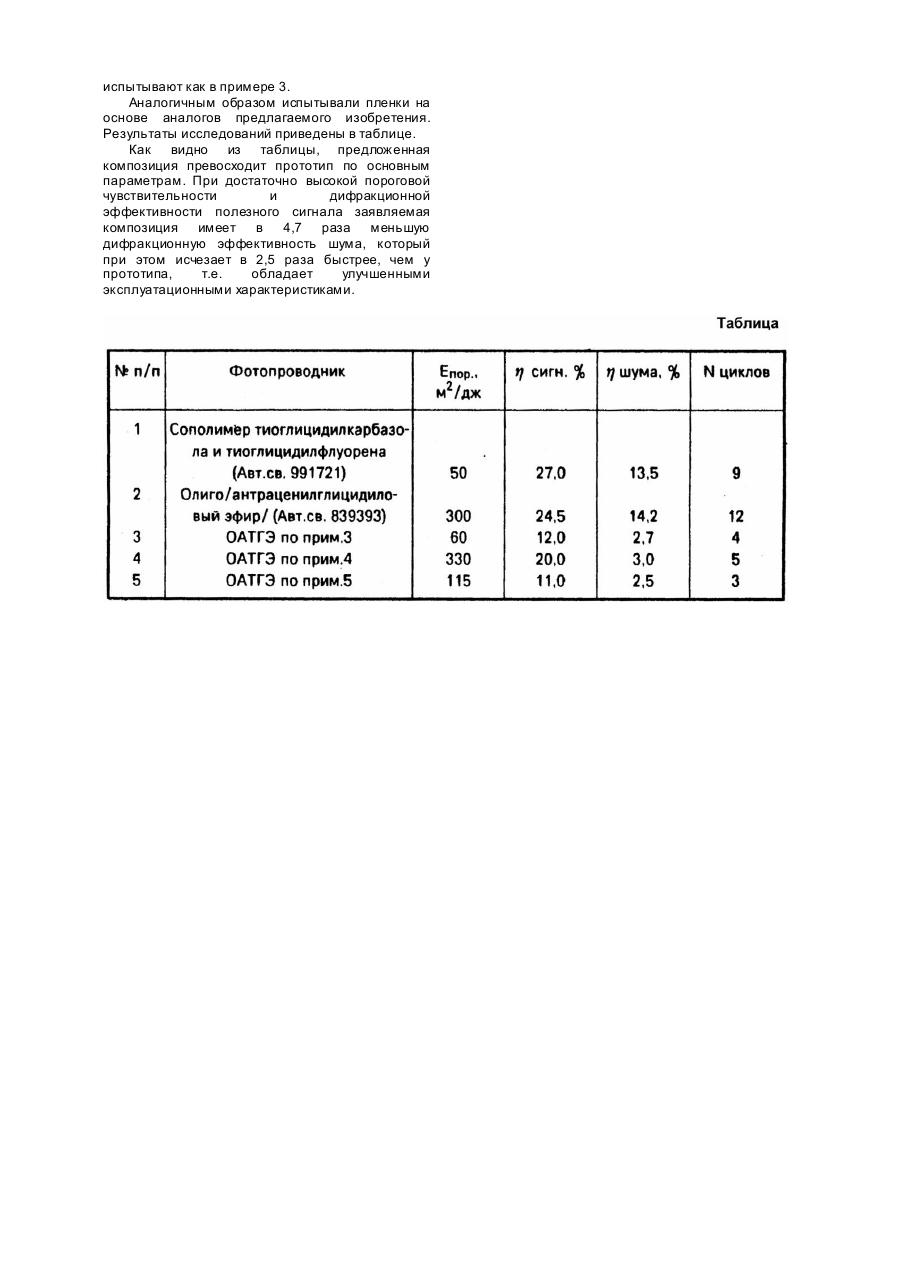

Изобретение относится к области фототермопластической записи изображения. Известны композиции фототермопластического слоя носителя информации, где в качестве органического фотопроводника применены антраценсодержащие олигомеры (А.с. СССР №839393, 1364057, 1521110, 1607593), а также серусодержащие олигомеры (А.с. СССР №670123, 991721). Наиболее близким из описанных в литературе являются олигомеры на основе 9антраценилглицидилового эфира (А.с. СССР №839393). В основу изобретения поставлена задача улучшить эксплуатационные характеристики фототермопластического материала. Поставленная задача решается применением в качестве фототермопластического носителя информации композиции, содержащей органический фотопроводник олиго-9антраценилтиоглицидиловый эфир (ОАТГЭ), общей формулы: Пример 2. В ампулу загружают 2,7г (0,01мол) 9-АТГЭ в 10мл сухого толуола и 0,0003мол инициатора ЭТБ. Полимеризацию ведут в запаянных ампулах в течение 10 часов при 80°C. Выделенный таким же образом олигомер имеет молекулярная масса 2200, что соответствует n = 8. Готовят композиции на основе ОАТГЭ, полученного по примеру 2, и ТНФДЦМ. В качестве растворителя используют диоксан. Полученные 2% растворы поливают на токопроводящие подложки и высушивают в пылезащитной камере при 20°C. Получают пленки толщиной 2мкм. Материал испытывают в топографическом режиме записи информации. Записывают голограмму плоского волнового фронта с пространственной частотой 300лин/мм. В качестве источника света используют лазер с длиной волны 0,63мкм. Соотношение интенсивности пучков 1 : 1. Интенсивность света 5 × 10-4Вт/см 2. Регистрацию полученной записи ведут на просвет. Дифракционную эффективность определяют как отношение интенсивности света, дифрагирующего в первый дифракционный порядок, к интенсивности света, прошедшего через недеформированный слой, т.е. исключает поглощение света в слое. Пороговую и сенсибилизатор тринитрофлуоренондицианометилен (ТНФДЦМ) при следующих соотношениях компонентов, мас.%: Предлагаемый в качестве органического фотопроводника олигомер обладает хорошей пленкообразующей способностью, является однородным и прозрачным, обладает достаточно низкой фотоэлектрическими высокими характеристиками удовлетворяющими требованиям фотопластической записи изображения и, в отличие от прототипа, не обладает остаточной или "шумовой" памятью, которая при последующих циклах "запись-стирание" проявляется в виде шумов при фотопластической записи изображения. Существенным отличительным признаком предлагаемого изобретения является использование в качестве органического фотопроводника олиго-9антраценилтиоглицидилового эфира, что позволяет получать материалы с улучшенными эксплуатационными характеристиками. Композиции аналогичного состава в литературе не обнаружены. Пример 1. В ампулу загр ужают 2,7г (0,01мол) 9-антраценилтиоглицидилового эфира (АТГЭ) в 10мл сухого толуола и 0,0003мол инициатора эфирата тре хфтористого бора (ЭТБ). Полимеризацию ведут в запаянной ампуле в течение 8 часов при 80°C. Полимер высаживают в метанол. Отфильтрованный, отмытый и высушенный олигомер имеет Выход 70%, молекулярная масса соответствует n = 7. 1900, что чувствительность определяли как величину, обратную энергии излучения определенной длины волны, создающей геометрический рельеф с дифракционной эффективностью 0,1%. Под шумовой памятью фототермопластических носителей подразумевают следующее свойство носителя, если после записи и считывания записанной информации ее стирают, недеформированный слой носителя охлаждают, а затем снова заряжают, не экспонируя, то при последующем проявлении восстанавливается та информация, которая была записана на носителе в предыдущем цикле. Если после вторичной зарядки проэкспонировать на носитель другую оптическую информацию, то восстанавливается одновременно и та, которая была записана на нем в предыдущем цикле, и новая информация. Оценку уровня шумовой памяти проводили по двум параметрам: по дифракционной эффективности шума) изображения, восстановленного в цикле, последующем после стирания предыдущей информации при очувствлении и проявлении носителя без экспонирования, т.е. восстановленного за счет шумовой памяти носителя, а так же по числу циклов очувствление проявление стирание, необходимых для того, чтобы шумовая память носителя исчезла, т.е. первоначальное изображение не восстановилось. Были испытаны следующие композиции: Пример 3. ОАТГЭ и ТНФДЦМ в соотношении 99,5 и 0,5 соответственно растворяют в диоксане, поливают, сушат и испытывают пленки по приведенной выше методике. Пример 4. ОАТГЭ и ТНФДЦМ растворяют в диоксане (соотношение 99 и 1), поливают, сушат и испытывают пленки как в примере 3. Пример 5. ОАТГЭ, ТНФДЦМ в соотношении 98 и 2 растворяют в диоксане, поливают, сушат и испытывают как в примере 3. Аналогичным образом испытывали пленки на основе аналогов предлагаемого изобретения. Результаты исследований приведены в таблице. Как видно из таблицы, предложенная композиция превосходит прототип по основным параметрам. При достаточно высокой пороговой чувствительности и дифракционной эффективности полезного сигнала заявляемая композиция имеет в 4,7 раза меньшую дифракционную эффективность шума, который при этом исчезает в 2,5 раза быстрее, чем у прототипа, т.е. обладает улучшенными эксплуатационными характеристиками.
