Активатор
Номер патенту: 56265
Опубліковано: 15.05.2003
Автори: Болотських Микола Степанович, Волков Володимир Іванович, Савченко Олександр Григорович, Крот Олександр Юлійович, Федоров Георгій Дмитрович
Формула / Реферат
1. Активатор, що містить обертальний барабан з розмельною доріжкою і нерухомою торцевою кришкою, валок з пристроєм притискання, розвантажувальний пристрій і завантажувач, який відрізняється тим, що завантажувач виконано у вигляді корпуса з послідовно і співвісно розміщеними у ньому лопатевим змішувачем і двома шнеками, один з яких зв'язаний з лопатевим змішувачем і оснащений приводом, а другий - іншим регульованим приводом, і кожний з шнеків оснащено окремим, встановленим над ним, бункером.
2. Активатор за п. 1, який відрізняється тим, що вісь завантажувача розміщена ексцентрично відносно осі обертального барабана, а корпус завантажувача входить у порожнину обертального барабана через нерухому торцеву кришку на відстань, що дорівнює 20-40% ширини розмельної доріжки.
Текст

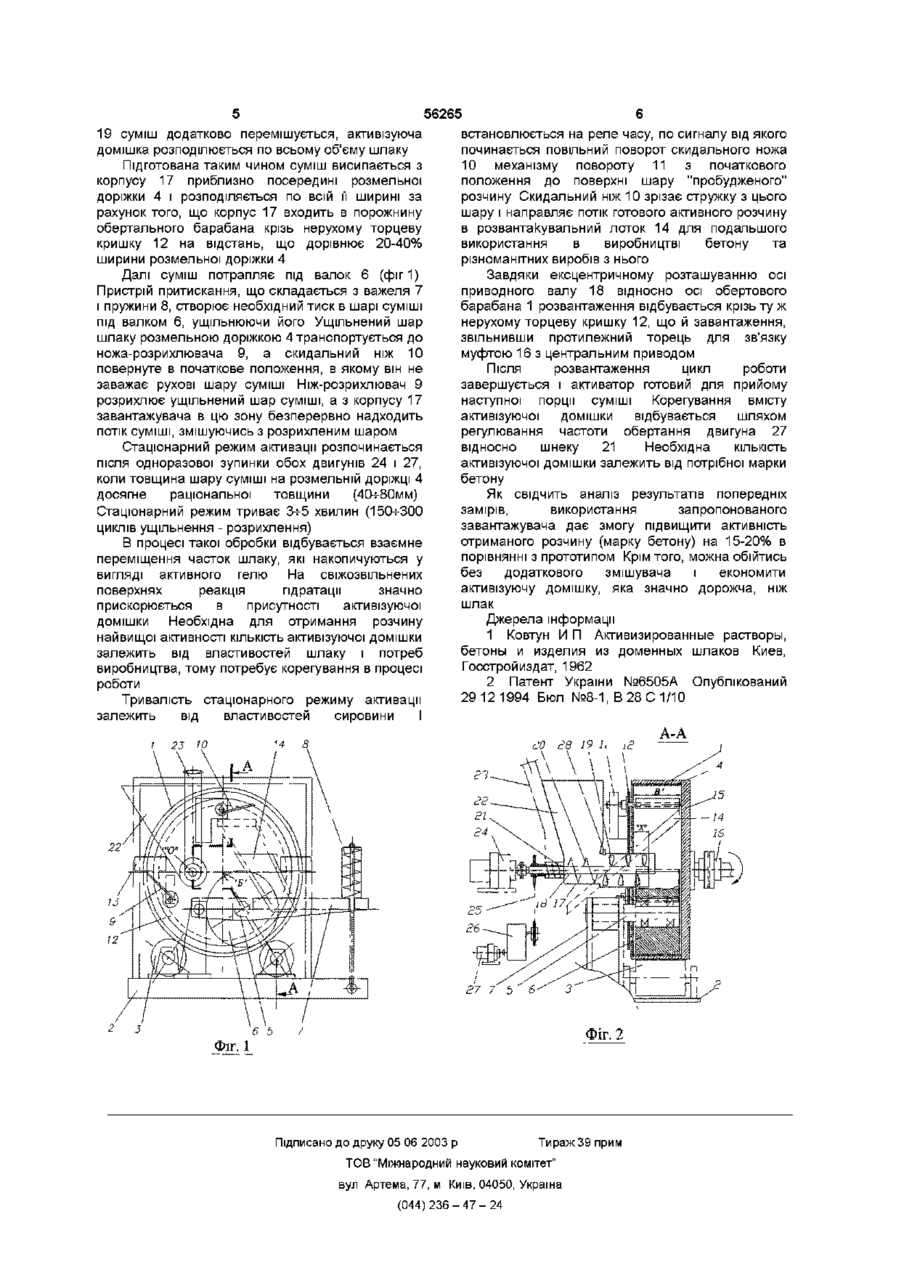

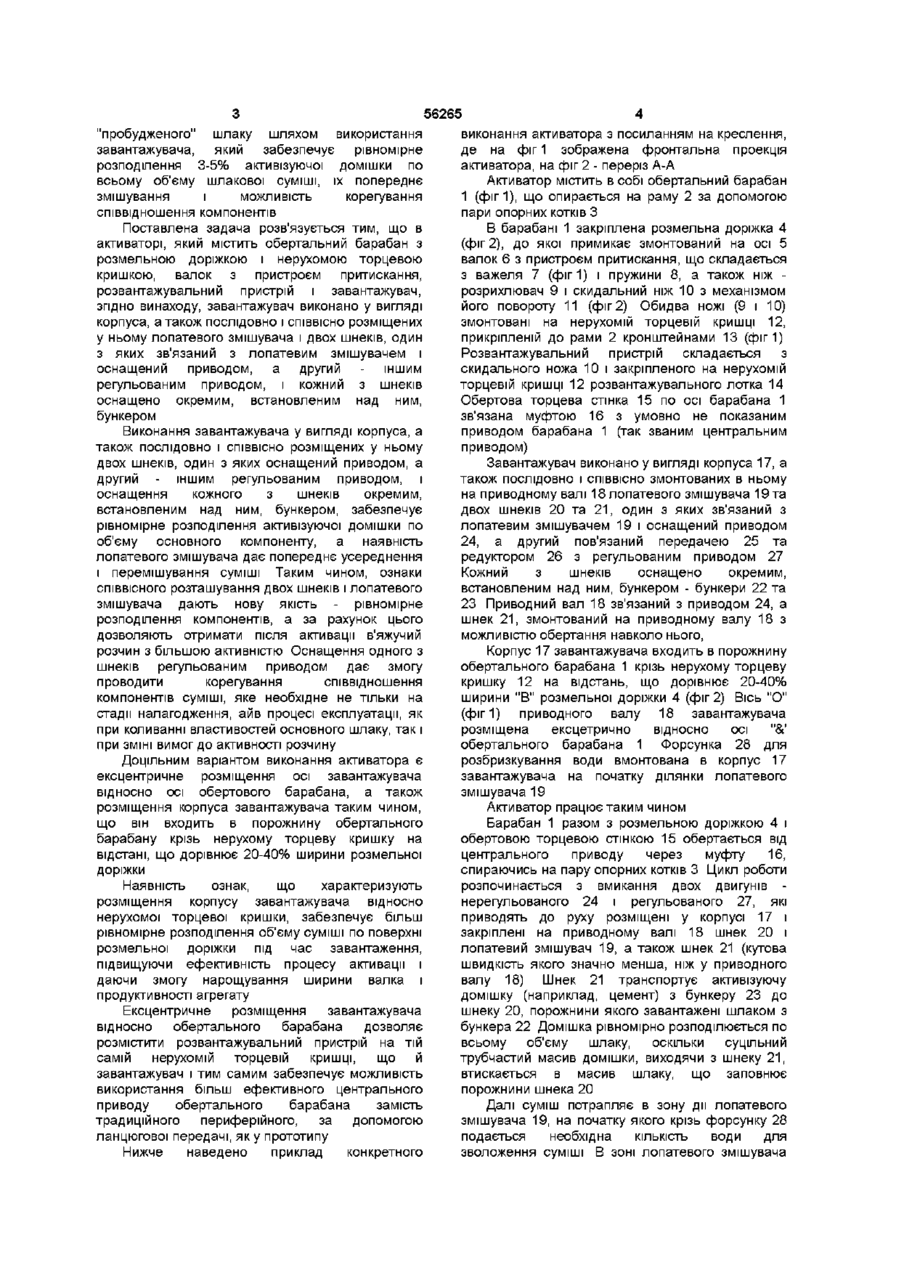

1 Активатор, що містить обертальний барабан з розмельною доріжкою і нерухомою торцевою кришкою, валок з пристроєм притискання, розвантажувальний пристрій і завантажувач, який відрізняється тим, що завантажувач виконано у вигляді корпуса з послідовно і СПІВВІСНО розміщеними у ньому лопатевим змішувачем і двома шнеками, один з яких зв'язаний з лопатевим змішувачем і оснащений приводом, а другий - іншим регульованим приводом, і кожний з шнеків оснащено окремим, встановленим над ним, бункером 2 Активатор за п 1, який відрізняється тим, що вісь завантажувача розміщена ексцентрично відносно осі обертального барабана, а корпус завантажувача входить у порожнину обертального барабана через нерухому торцеву кришку на відстань, що дорівнює 20-40% ширини розмельної доріжки О Винахід відноситься до обладнання для так званого "пробудження" шлаку, тобто надання йому властивостей в'яжучого розчину або підсилення цих властивостей з наступним використанням цього розчину для виробництва бетону і виробів з нього Під "пробудженням" розуміють багаторазове перетирання порівняно товстого шару суміші зволоженного шлаку з активізуючою домішкою при високому тиску Особливо треба відзначити зовсім невелику частину активізуючої домішки, вміст якої звичайно становить 2-5% від маси шлаку Для пробудження звичайно використовували бігуни, які містять котки і скребки, що рухаються по чаші [1] Загальновизнанними недоліками бігунів є великі металомісткість і габарити, а також вагомі витрати на обслуговування Більш досконалими є так звані барабанновалкові агрегати, використання яких дає змогу знизити перелічені вище показники (металомісткість і габарити) більше ніж ВДВІЧІ Одна з таких конструкцій, барабанно-валковий підготовлювач [2], вибраний як прототип, містить барабан, що обертається від привода і спирається на раму, всередині якого змонтовані доріжки, з якими взаємодіють валки і скребки Недоліком прототипу є принципова неможливість отримання в'яжучого розчину великої активності і, в зв'язку з цим, відносно низька МІЦНІСТЬ готової продукції - виробів з бетону Обов'язковою умовою ефективної активації є ретельне розподілення активізуючої домішки по всьому об'єму шлаку Як активізуючі домішки найчастіше використовуються порошкоподібні матеріали - вапно, цемент та ш Використовуючи прототип, домогтися потрібного розподілення домішки неможливо навіть при найточнішому дозуванні компонентів по масі, оскільки змішувальна здатність барабанновалкового підготовлювача недостатня, про що свідчить досвід експлуатації і виконані нами попередні експерименти Треба мати на увазі, що отримання гомогенної суміші в разі малого вмісту одного з компонентів взагалі вважається складною технічною задачею Якщо використати для цієї операції традиційний змішувач, тривалість змішування значно перевищить тривалість активації Сумісна робота змішувача і активатора в такому варіанті ускладнюється, а питомі показники системи - погіршуються Даним винаходом підвищення активності розв'язується задача (якості) розчину з ю (О (О ю 56265 "пробудженого" шлаку шляхом використання виконання активатора з посиланням на креслення, завантажувача, який забезпечує рівномірне де на фіг 1 зображена фронтальна проекція розподілення 3-5% активізуючої домішки по активатора, на фіг 2 - переріз А-А всьому об'єму шлакової суміші, їх попереднє Активатор містить в собі обертальний барабан змішування і можливість корегування 1 (фиг 1), що опирається на раму 2 за допомогою співвідношення компонентів пари опорних котків З Поставлена задача розв'язується тим, що в В барабані 1 закріплена розмельна доріжка 4 активаторі, який містить обертальний барабан з (фіг 2), до якої примикає змонтований на осі 5 розмельною доріжкою і нерухомою торцевою валок 6 з пристроєм притискання, що складається кришкою, валок з пристроєм притискання, з важеля 7 (фиг 1) і пружини 8, а також ніж розвантажувальний пристрій і завантажувач, розрихлювач 9 і скидальний ніж 10 з механізмом згідно винаходу, завантажувач виконано у вигляді його повороту 11 (фіг 2) Обидва ножі (9 і 10) корпуса, а також послідовно і СПІВВІСНО розміщених змонтовані на нерухомій торцевій кришці 12, у ньому лопатевого змішувача і двох шнеків, один прикріпленій до рами 2 кронштейнами 13 (фіг 1) з яких зв'язаний з лопатевим змішувачем і Розвантажувальний пристрій складається з оснащений приводом, а другий - іншим скидального ножа 10 і закріпленого на нерухомій регульованим приводом, і кожний з шнеків торцевій кришці 12 розвантажувального лотка 14 оснащено окремим, встановленим над ним, Обертова торцева стінка 15 по осі барабана 1 бункером зв'язана муфтою 16 з умовно не показаним приводом барабана 1 (так званим центральним Виконання завантажувача у вигляді корпуса, а приводом) також послідовно і СПІВВІСНО розміщених у ньому двох шнеків, один з яких оснащений приводом, а Завантажувач виконано у вигляді корпуса 17, а другий - іншим регульованим приводом, і також послідовно і СПІВВІСНО змонтованих в ньому оснащення кожного з шнеків окремим, на приводному валі 18 лопатевого змішувача 19 та встановленим над ним, бункером, забезпечує двох шнеків 20 та 21, один з яких зв'язаний з рівномірне розподілення активізуючої домішки по лопатевим змішувачем 19 і оснащений приводом об'єму основного компоненту, а наявність 24, а другий пов'язаний передачею 25 та лопатевого змішувача дає попереднє усереднення редуктором 26 з регульованим приводом 27 і перемішування суміші Таким чином, ознаки Кожний з шнеків оснащено окремим, СПІВВІСНОГО розташування двох шнеків і лопатевого встановленим над ним, бункером - бункери 22 та змішувача дають нову якість - рівномірне 23 Приводний вал 18 зв'язаний з приводом 24, а розподілення компонентів, а за рахунок цього шнек 21, змонтований на приводному валу 18 з дозволяють отримати після активації в'яжучий можливістю обертання навколо нього, розчин з більшою активністю Оснащення одного з Корпус 17 завантажувача входить в порожнину шнеків регульованим приводом дає змогу обертального барабана 1 крізь нерухому торцеву проводити корегування співвідношення кришку 12 на відстань, що дорівнює 20-40% компонентів суміші, яке необхідне не тільки на ширини "В" розмельної доріжки 4 (фіг 2) Вісь "О" стадії налагодження, айв процесі експлуатації, як (фіг 1) приводного валу 18 завантажувача при коливанні властивостей основного шлаку, так і розміщена ексцетрично відносно осі "&' при ЗМІНІ вимог до активності розчину обертального барабана 1 Форсунка 28 для Доцільним варіантом виконання активатора є ексцентричне розміщення осі завантажувача відносно осі обертового барабана, а також розміщення корпуса завантажувача таким чином, що він входить в порожнину обертального барабану крізь нерухому торцеву кришку на відстані, що дорівнює 20-40% ширини розмельної доріжки Наявність ознак, що характеризують розміщення корпусу завантажувача відносно нерухомої торцевої кришки, забезпечує більш рівномірне розподілення об'єму суміші по поверхні розмельної доріжки під час завантаження, підвищуючи ефективність процесу активації і даючи змогу нарощування ширини валка і продуктивності агрегату Ексцентричне розміщення завантажувача відносно обертального барабана дозволяє розмістити розвантажувальний пристрій на тій самій нерухомій торцевій кришці, що й завантажувач і тим самим забезпечує можливість використання більш ефективного центрального приводу обертального барабана замість традиційного периферійного, за допомогою ланцюгової передачі, як у прототипу Нижче наведено приклад конкретного розбризкування води вмонтована в корпус 17 завантажувача на початку ділянки лопатевого змішувача 19 Активатор працює таким чином Барабан 1 разом з розмельною доріжкою 4 і обертовою торцевою стінкою 15 обертається від центрального приводу через муфту 16, спираючись на пару опорних котків 3 Цикл роботи розпочинається з вмикання двох двигунів нерегульованого 24 і регульованого 27, які приводять до руху розміщені у корпусі 17 і закріплені на приводному валі 18 шнек 20 і лопатевий змішувач 19, а також шнек 21 (кутова швидкість якого значно менша, ніж у приводного валу 18) Шнек 21 транспортує активізуючу домішку (наприклад, цемент) з бункеру 23 до шнеку 20, порожнини якого завантажені шлаком з бункера 22 Домішка рівномірно розподілюється по всьому об'єму шлаку, оскільки суцільний трубчастий масив домішки, виходячи з шнеку 21, втискається в масив шлаку, що заповнює порожнини шнека 20 Далі суміш потрапляє в зону дії лопатевого змішувача 19, на початку якого крізь форсунку 28 подається необхідна КІЛЬКІСТЬ ВОДИ ДЛЯ зволоження суміші В зоні лопатевого змішувача 56265 19 суміш додатково перемішується, активізуюча домішка розподілюється по всьому об'єму шлаку Підготована таким чином суміш висипається з корпусу 17 приблизно посередині розмел ьної доріжки 4 і розподіляється по всій її ширині за рахунок того, що корпус 17 входить в порожнину обертального барабана крізь нерухому торцеву кришку 12 на відстань, що дорівнює 20-40% ширини розмельної доріжки 4 Далі суміш потрапляє під валок 6 (фіг 1) Пристрій притискання, що складається з важеля 7 і пружини 8, створює необхідний тиск в шарі суміші під валком 6, ущільнюючи його Ущільнений шар шлаку розмельною доріжкою 4 транспортується до ножа-розрихлювача 9, а скидальний ніж 10 повернуте в початкове положення, в якому він не заважає рухові шару суміші Ніж-розрихлювач 9 розрихлює ущільнений шар суміші, а з корпусу 17 завантажувача в цю зону безперервно надходить потік суміші, змішуючись з розрихленим шаром Стаціонарний режим активації розпочинається після одноразової зупинки обох двигунів 24 і 27, коли товщина шару суміші на розмельній доріжці 4 досягне раціональної товщини (40-ь80мм) Стаціонарний режим триває 3-ь5 хвилин (150-ьЗОО циклів ущільнення - розрихлення) В процесі такої обробки відбувається взаємне переміщення часток шлаку, які накопичуються у вигляді активного гелю На свіжозвільнених поверхнях реакція гідратації значно прискорюється в присутності активізуючої домішки Необхідна для отримання розчину найвищої активності КІЛЬКІСТЬ активізуючої домішки залежить від властивостей шлаку і потреб виробництва, тому потребує корегування в процесі роботи Тривалість стаціонарного режиму активації залежить від властивостей сировини І 23 4 10 встановлюється на реле часу, по сигналу від якого починається повільний поворот скидального ножа 10 механізму повороту 11 з початкового положення до поверхні шару "пробудженого" розчину Скидальний ніж 10 зрізає стружку з цього шару і направляє потік готового активного розчину в розвантакувальний лоток 14 для подальшого використання в виробництві бетону та різноманітних виробів з нього Завдяки ексцентричному розташуванню осі приводного валу 18 відносно осі обертового барабана 1 розвантаження відбувається крізь ту ж нерухому торцеву кришку 12, що й завантаження, звільнивши протилежний торець для зв'язку муфтою 16 з центральним приводом Після розвантаження цикл роботи завершується і активатор готовий для прийому наступної порції суміші Корегування вмісту активізуючої домішки відбувається шляхом регулювання частоти обертання двигуна 27 відносно шнеку 21 Необхідна КІЛЬКІСТЬ активізуючої домішки залежить від потрібної марки бетону Як свідчить аналіз результатів попередніх замірів, використання запропонованого завантажувача дає змогу підвищити активність отриманого розчину (марку бетону) на 15-20% в порівнянні з прототипом Крім того, можна обійтись без додаткового змішувача і економити активізуючу домішку, яка значно дорожча, ніж шлак Джерела інформації 1 Ковтун И П Активизированные растворы, бетоны и изделия из доменных шлаков Киев, Госстройиздат, 1962 2 Патент України №6505А Опублікований 29 12 1994 Бюл №8-1, В 28 С 1/10 А-А З £7 7 Ь Фіг. 2 ФіГ. 1 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюActivator
Автори англійськоюBolotskykh Mykola Stepanovych, Fedorov Heorhii Dmytrovych, Savchenko Oleksandr Hryhorovych, Krot Oleksandr Yuliiovych, Volkov Volodymyr Ivanovych
Назва патенту російськоюАктиватор
Автори російськоюБолотских Николай Степанович, Федоров Георгий Дмитриевич, Савченко Александр Григорьевич, Крот Александр Юлиевич, Волков Владимир Иванович
МПК / Мітки
МПК: B02C 15/00
Мітки: активатор
