Механізм коливальний
Формула / Реферат
1. Механізм коливальний, що містить в собі коромисло, яке коливається відносно осі обертання, який відрізняється тим, що має два коромисла з своїми осями обертання, закріпленими на кронштейнах корпусу і що кожне коромисло постійно взаємодіє з колесом-копіром, яке при обертанні в одному напрямку або чергується із зворотним обертанням, або генерує коливальні рухи коромислів.
2. Механізм за п. 1, який відрізняється тим, що коромисла виконані в зборі і складаються з балки, пересувної серги, на якій підвішена гойдалка з роликом.
3. Механізм за п. 1, який відрізняється тим, що на протилежних боках колеса-копіра зубці зміщені на півкрока відносно один одного, і один із роликів знаходиться на вершині зубця, а другий на дні протилежної заглибини між зубцями, забезпечуючи синхронні рухи двох коромислів.
4. Механізм за п. 2, який відрізняється тим, що гойдалки підвішені шарнірно, і при відхиленні від перпендикулярності балок від осі провертання колеса-копіра забезпечує максимальний контакт з робочою поверхнею колеса-копіра.
Текст

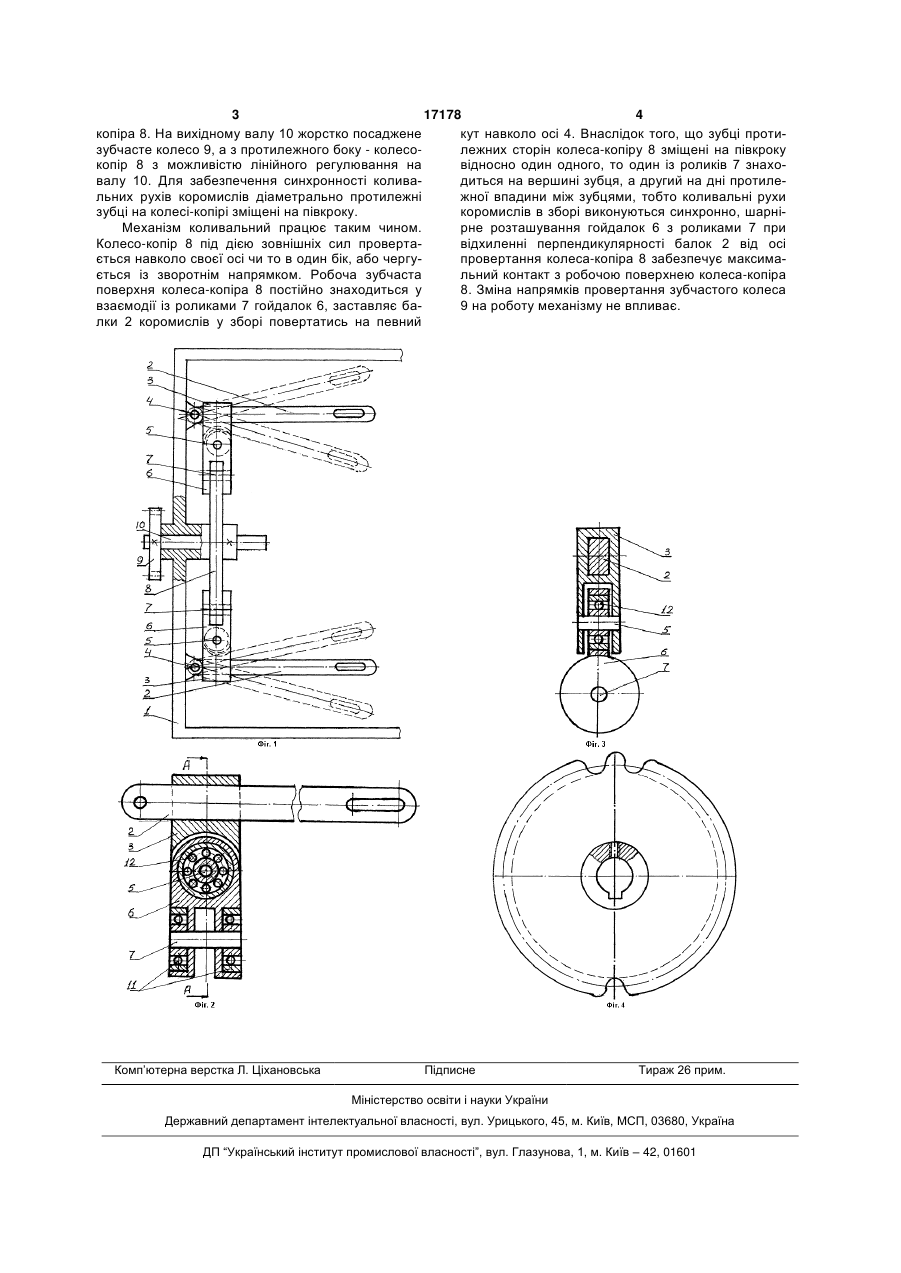

1. Механізм коливальний, що містить в собі коромисло, яке коливається відносно осі обертання, який відрізняється тим, що має два коромисла з своїми осями обертання, закріпленими на кронштейнах корпусу і що кожне коромисло постійно взаємодіє з колесом-копіром, яке при обертанні в одному напрямку або чергується із зворотним обертанням, або генерує коливальні рухи коромислів. 3 17178 4 копіра 8. На вихідному валу 10 жорстко посаджене кут навколо осі 4. Внаслідок того, що зубці протизубчасте колесо 9, а з протилежного боку - колесолежних сторін колеса-копіру 8 зміщені на півкроку копір 8 з можливістю лінійного регулювання на відносно один одного, то один із роликів 7 знаховалу 10. Для забезпечення синхронності коливадиться на вершині зубця, а другий на дні протилельних рухів коромислів діаметрально протилежні жної впадини між зубцями, тобто коливальні рухи зубці на колесі-копірі зміщені на півкроку. коромислів в зборі виконуються синхронно, шарніМеханізм коливальний працює таким чином. рне розташування гойдалок 6 з роликами 7 при Колесо-копір 8 під дією зовнішніх сил провертавідхиленні перпендикулярності балок 2 від осі ється навколо своєї осі чи то в один бік, або чергупровертання колеса-копіра 8 забезпечує максимається із зворотнім напрямком. Робоча зубчаста льний контакт з робочою поверхнею колеса-копіра поверхня колеса-копіра 8 постійно знаходиться у 8. Зміна напрямків провертання зубчастого колеса взаємодії із роликами 7 гойдалок 6, заставляє ба9 на роботу механізму не впливає. лки 2 коромислів у зборі повертатись на певний Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSwinging mechanism
Назва патенту російськоюМеханизм колебательный
МПК / Мітки
МПК: F16H 21/40
Мітки: коливальний, механізм
