Пристрій для очищення рідини
Номер патенту: 56268
Опубліковано: 10.01.2011
Автори: Гринюк Тетяна Юріївна, Солодкий Олександр Дмитрович, Симонюк Микола Анатолійович
Формула / Реферат
Пристрій для очищення рідини, що складається з корпусу, фільтруючого елемента у вигляді сітчастого конуса, промивного пристрою і патрубка для відводу забруднень, який відрізняється тим, що перед фільтруючим елементом на поверхні корпуса розміщені струмененапрямні пластини, повернуті під кутом відносно вектора руху основного потоку, а на стінках фільтруючого елемента - струмененапрямні ребра, повернуті в протилежний бік.
Текст

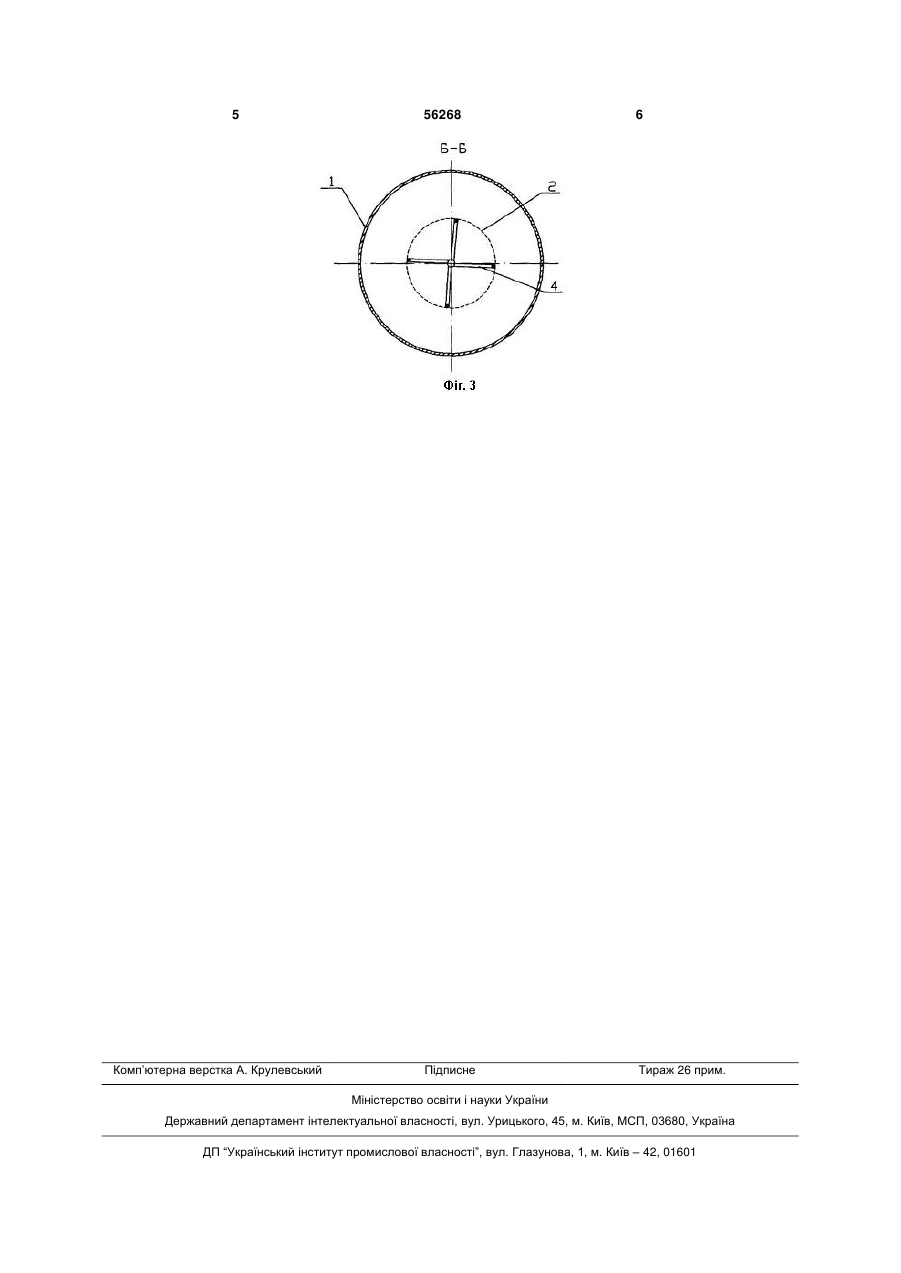

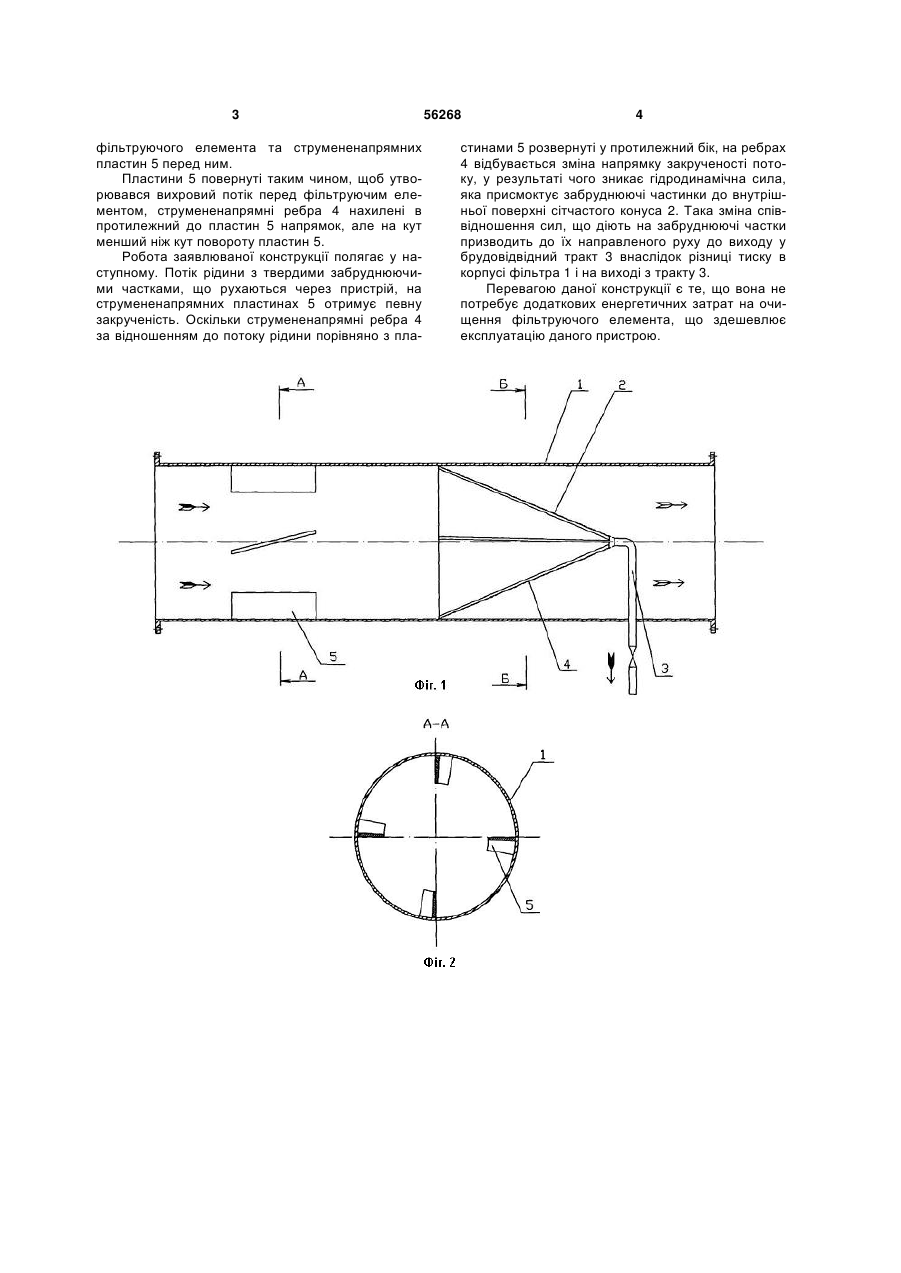

Пристрій для очищення рідини, що складаєть 3 фільтруючого елемента та струмененапрямних пластин 5 перед ним. Пластини 5 повернуті таким чином, щоб утворювався вихровий потік перед фільтруючим елементом, струмененапрямні ребра 4 нахилені в протилежний до пластин 5 напрямок, але на кут менший ніж кут повороту пластин 5. Робота заявлюваної конструкції полягає у наступному. Потік рідини з твердими забруднюючими частками, що рухаються через пристрій, на струмененапрямних пластинах 5 отримує певну закрученість. Оскільки струмененапрямні ребра 4 за відношенням до потоку рідини порівняно з пла 56268 4 стинами 5 розвернуті у протилежний бік, на ребрах 4 відбувається зміна напрямку закрученості потоку, у результаті чого зникає гідродинамічна сила, яка присмоктує забруднюючі частинки до внутрішньої поверхні сітчастого конуса 2. Така зміна співвідношення сил, що діють на забруднюючі частки призводить до їх направленого руху до виходу у брудовідвідний тракт 3 внаслідок різниці тиску в корпусі фільтра 1 і на виході з тракту 3. Перевагою даної конструкції є те, що вона не потребує додаткових енергетичних затрат на очищення фільтруючого елемента, що здешевлює експлуатацію даного пристрою. 5 Комп’ютерна верстка А. Крулевський 56268 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning fluid
Автори англійськоюSymoniuk Mykola Anatoliiovych, Solodkyi Oleksandr Dmytrovych, Hryniuk Tetiana Yuriivna
Назва патенту російськоюУстройство для очистки жидкости
Автори російськоюСимонюк Николай Анатольевич, Солодкий Александр Дмитриевич, Гринюк Татьяна Юрьевна
МПК / Мітки
МПК: B01D 35/02
Мітки: рідини, пристрій, очищення
