Прохідницько-видобувний комбайн

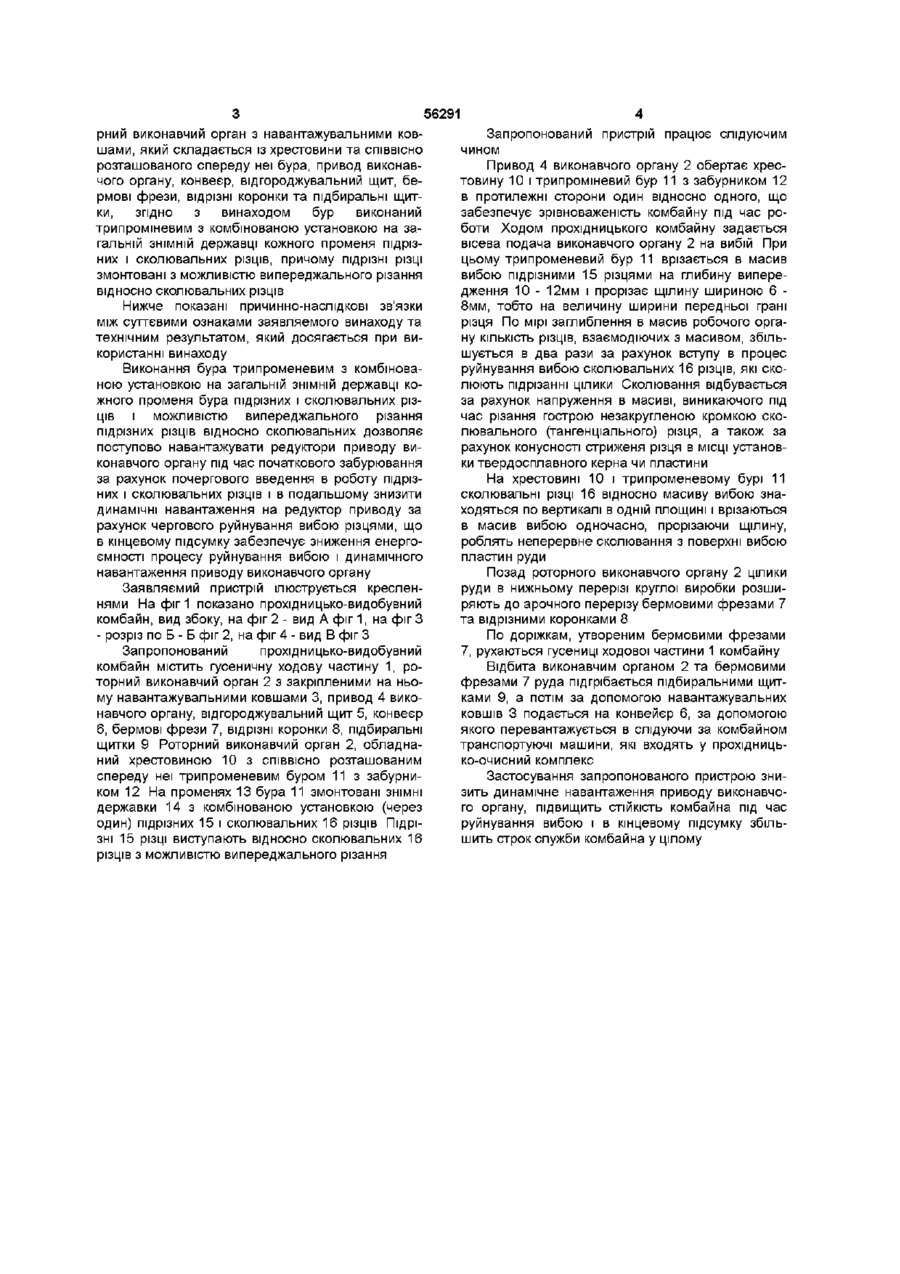

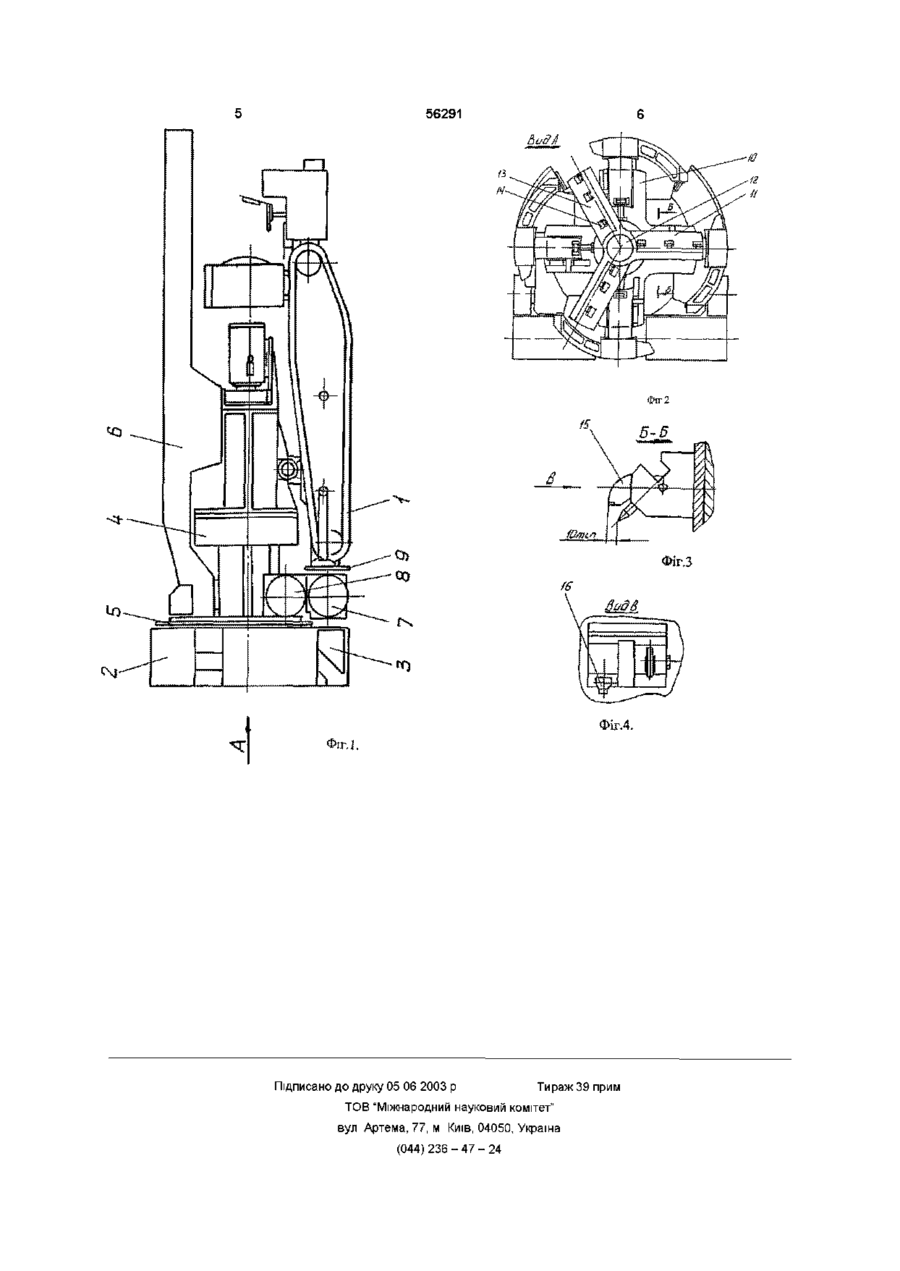

Прохідницько-видобувний комбайн, що містить гусеничну ходову частину, роторний виконавчий орган з навантажувальними ковшами, який складається із хрестовини та СПІВВІСНО розташованого спереду неї бура, привід виконавчого органа, конвеєр, відгороджуючий щит, бермові фрези, відрізні коронки та підбиральні щитки, який відрізняється тим, що бур виконаний трипроменевим з комбінованою установкою на загальній ЗНІМНІЙ державці кожного променя підрізних і сколювальних різців, причому підрізні різці змонтовані з можливістю випереджального різання відносно сколювальних різців Винахід належить до гірничого машинобудування і може бути використаний в прохідницьковидобувальних комбайнах, призначених для проведення гірничих виробок арочного перерізу в пластах корисних копалин Відомий прохідницький комбайн ПК-10 (див книгу К А Лоханін та ш "Комбайн ПК-10", М "Недра", 1973, с 6 - 11, рис 4), який являє собою самохідну машину на гусеничному ходу, що проводить руйнування гірничого масиву трьома двопроменевими бурами, оснащеними різцевим інструментом Із них один бур центральний - висунутий уперед, а два бура бокові - обертові в різні сторони На всіх бурах різальний інструмент однотипний - тангенціальні різці, виконуючі функцію різання та сколу породи з поверхні вибою При зарубці центрального бура в масив вибою реактивний момент від різання спричиняє поперечну вібрацію комбайну, підвищення навантаження на редуктор приводу бура, що знижує строк служби комбайну, а також підвищує енергоємність процесу руйнування Найбільш близьким по технічній суті до заявленого пристрою, прийнятий як прототип, являвся прохідницький комбайн ПК-8М (див книгу К А Лоханінта ш "Експлуатація прохідницького комбайну ПК-8М", М "Недра", 1978, с 23 - 27, рис 13, 15), в якому роторний різцевий орган містить внутрішній двопроменевий бур, оснащений одним типом різального інструмента - тангенціальними різцями, які працюють по принципу різання та сколювання породи з поверхні вибою, що потребує підвищеної енергоємності для процесу відбивки руди і спричиняє додаткову динаміку під час різання породи, а також виникнення поперечних вібрацій на комбайні, знижуючих СТІЙКІСТЬ його роботи і строк служби у цілому, підвищує питому витрату різців В основу винаходу поставлено задачу удосконалення прохідницько-видобувального комбайну, у роторному виконавчому органі якого СПІВВІСНО розташований спереду хрестовини бур, виконаний трипромшевим з комбінованою установкою на загальній ЗНІМНІЙ державці кожного променя підрізних і сколювальних різців, виконуючих різну функцію при руйнуванні вибою, чим забезпечується зниження енергоємності процесу руйнування та динамічного навантаження приводу виконавчого органу, а також підвищення СТІЙКОСТІ роботи комбайна, зниження поперечних вібрацій і за рахунок цього збільшується строк служби комбайна у цілому Поставлена задача розв'язується тим, що в запропонованому прохідницько-видобувному комбайні, що містить гусеничну ходову частину, рото О (О ю 56291 рнии виконавчий орган з навантажувальними ковшами, який складається із хрестовини та СПІВВІСНО розташованого спереду неї бура, привод виконавчого органу, конвеєр, відгороджувальний щит, бермові фрези, відрізні коронки та підбиральні щитки, згідно з винаходом бур виконаний трипромшевим з комбінованою установкою на загальній ЗНІМНІЙ державці кожного променя підрізних і сколювальних різців, причому підрізні різці змонтовані з можливістю випереджального різання відносно сколювальних різців Нижче показані причинно-наслідкові зв'язки між суттєвими ознаками заявляемого винаходу та технічним результатом, який досягається при використанні винаходу Виконання бура трипроменевим з комбінованою установкою на загальній ЗНІМНІЙ державці кожного променя бура підрізних і сколювальних різців і можливістю випереджального різання підрізних різців відносно сколювальних дозволяє поступово навантажувати редуктори приводу виконавчого органу під час початкового забурювання за рахунок почергового введення в роботу підрізних і сколювальних різців і в подальшому знизити динамічні навантаження на редуктор приводу за рахунок чергового руйнування вибою різцями, що в кінцевому підсумку забезпечує зниження енергоємності процесу руйнування вибою і динамічного навантаження приводу виконавчого органу Заявляємий пристрій ілюструється кресленнями На фіг 1 показано прохідницько-видобувний комбайн, вид збоку, на фіг 2 - вид А фіг 1, на фіг З - розріз по Б - Б фіг 2, на фіг 4 - вид В фіг З Запропонований прохідницько-видобувний комбайн містить гусеничну ходову частину 1, роторний виконавчий орган 2 з закріпленими на ньому навантажувальними ковшами 3, привод 4 виконавчого органу, відгороджувальний щит 5, конвеєр 6, бермові фрези 7, відрізні коронки 8, підбиральні щитки 9 Роторний виконавчий орган 2, обладнаний хрестовиною 10 з СПІВВІСНО розташованим спереду неї трипроменевим буром 11 з забурником 12 На променях 13 бура 11 змонтовані ЗНІМНІ державки 14 з комбінованою установкою (через один) підрізних 15 і сколювальних 16 різців Підрізні 15 різці виступають відносно сколювальних 16 різців з можливістю випереджального різання Запропонований пристрій працює слідуючим чином Привод 4 виконавчого органу 2 обертає хрестовину 10 і трипромшевий бур 11 з забурником 12 в протилежні сторони один відносно одного, що забезпечує зрівноваженість комбайну під час роботи Ходом прохідницького комбайну задається вісева подача виконавчого органу 2 на вибій При цьому трипроменевий бур 11 врізається в масив вибою підрізними 15 різцями на глибину випередження 10 - 12мм і прорізає щілину шириною 6 8мм, тобто на величину ширини передньої грані різця По мірі заглиблення в масив робочого органу КІЛЬКІСТЬ різців, взаємодіючих з масивом, збільшується в два рази за рахунок вступу в процес руйнування вибою сколювальних 16 різців, які сколюють підрізанні цілики Сколювання відбувається за рахунок напруження в масиві, виникаючого під час різання гострою незакругленою кромкою сколювального (тангенціального) різця, а також за рахунок конусності стриженя різця в МІСЦІ установки твердосплавного керна чи пластини На хрестовині 10 і трипроменевому бурі 11 сколювальні різці 16 відносно масиву вибою знаходяться по вертикалі в одній площині і врізаються в масив вибою одночасно, прорізаючи щілину, роблять неперервне сколювання з поверхні вибою пластин руди Позад роторного виконавчого органу 2 цілики руди в нижньому перерізі круглої виробки розширяють до арочного перерізу бермовими фрезами 7 та відрізними коронками 8 По доріжкам, утвореним бермовими фрезами 7, рухаються гусениці ходової частини 1 комбайну Відбита виконавчим органом 2 та бермовими фрезами 7 руда підгрібається підбиральними щитками 9, а потім за допомогою навантажувальних ковшів 3 подається на конвейєр 6, за допомогою якого перевантажується в слідуючи за комбайном транспортуючі машини, які входять у прохідницько-очисний комплекс Застосування запропонованого пристрою знизить динамічне навантаження приводу виконавчого органу, підвищить СТІЙКІСТЬ комбайна під час руйнування вибою і в кінцевому підсумку збільшить строк служби комбайна у цілому 56291 "v Фіг.З \ J Фіг.4. Фіг. І. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 і
