Стенд для дослідження пристроїв осьового урівноваження роторів відцентрових машин

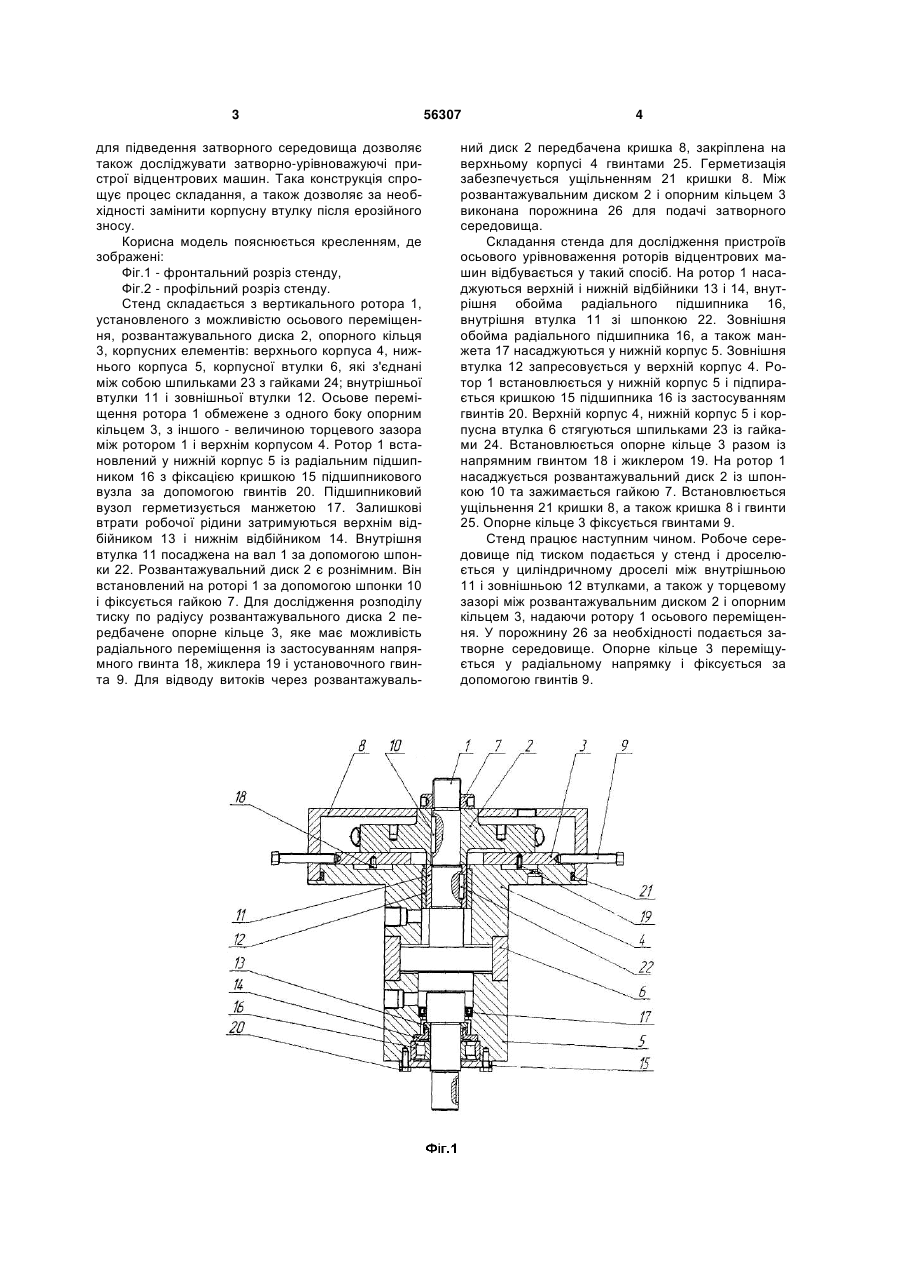

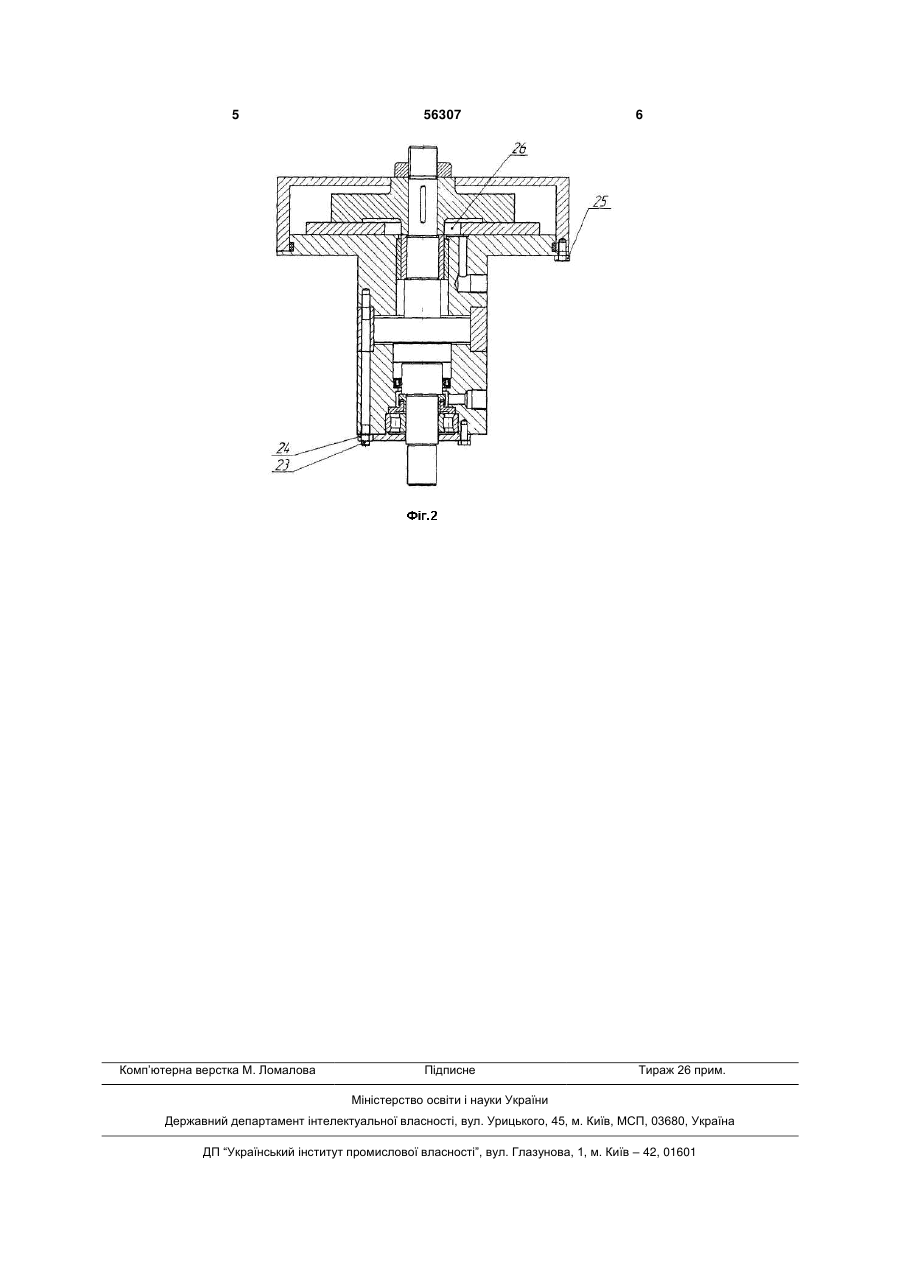

Стенд для дослідження пристроїв осьового урівноваження роторів відцентрових машин, що 3 для підведення затворного середовища дозволяє також досліджувати затворно-урівноважуючі пристрої відцентрових машин. Така конструкція спрощує процес складання, а також дозволяє за необхідності замінити корпусну втулку після ерозійного зносу. Корисна модель пояснюється кресленням, де зображені: Фіг.1 - фронтальний розріз стенду, Фіг.2 - профільний розріз стенду. Стенд складається з вертикального ротора 1, установленого з можливістю осьового переміщення, розвантажувального диска 2, опорного кільця 3, корпусних елементів: верхнього корпуса 4, нижнього корпуса 5, корпусної втулки 6, які з'єднані між собою шпильками 23 з гайками 24; внутрішньої втулки 11 і зовнішньої втулки 12. Осьове переміщення ротора 1 обмежене з одного боку опорним кільцем 3, з іншого - величиною торцевого зазора між ротором 1 і верхнім корпусом 4. Ротор 1 встановлений у нижній корпус 5 із радіальним підшипником 16 з фіксацією кришкою 15 підшипникового вузла за допомогою гвинтів 20. Підшипниковий вузол герметизується манжетою 17. Залишкові втрати робочої рідини затримуються верхнім відбійником 13 і нижнім відбійником 14. Внутрішня втулка 11 посаджена на вал 1 за допомогою шпонки 22. Розвантажувальний диск 2 є рознімним. Він встановлений на роторі 1 за допомогою шпонки 10 і фіксується гайкою 7. Для дослідження розподілу тиску по радіусу розвантажувального диска 2 передбачене опорне кільце 3, яке має можливість радіального переміщення із застосуванням напрямного гвинта 18, жиклера 19 і установочного гвинта 9. Для відводу витоків через розвантажуваль 56307 4 ний диск 2 передбачена кришка 8, закріплена на верхньому корпусі 4 гвинтами 25. Герметизація забезпечується ущільненням 21 кришки 8. Між розвантажувальним диском 2 і опорним кільцем 3 виконана порожнина 26 для подачі затворного середовища. Складання стенда для дослідження пристроїв осьового урівноваження роторів відцентрових машин відбувається у такий спосіб. На ротор 1 насаджуються верхній і нижній відбійники 13 і 14, внутрішня обойма радіального підшипника 16, внутрішня втулка 11 зі шпонкою 22. Зовнішня обойма радіального підшипника 16, а також манжета 17 насаджуються у нижній корпус 5. Зовнішня втулка 12 запресовується у верхній корпус 4. Ротор 1 встановлюється у нижній корпус 5 і підпирається кришкою 15 підшипника 16 із застосуванням гвинтів 20. Верхній корпус 4, нижній корпус 5 і корпусна втулка 6 стягуються шпильками 23 із гайками 24. Встановлюється опорне кільце 3 разом із напрямним гвинтом 18 і жиклером 19. На ротор 1 насаджується розвантажувальний диск 2 із шпонкою 10 та зажимається гайкою 7. Встановлюється ущільнення 21 кришки 8, а також кришка 8 і гвинти 25. Опорне кільце 3 фіксується гвинтами 9. Стенд працює наступним чином. Робоче середовище під тиском подається у стенд і дроселюється у циліндричному дроселі між внутрішньою 11 і зовнішньою 12 втулками, а також у торцевому зазорі між розвантажувальним диском 2 і опорним кільцем 3, надаючи ротору 1 осьового переміщення. У порожнину 26 за необхідності подається затворне середовище. Опорне кільце 3 переміщується у радіальному напрямку і фіксується за допомогою гвинтів 9. 5 Комп’ютерна верстка М. Ломалова 56307 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
