Патрон невибухового руйнівного матеріалу

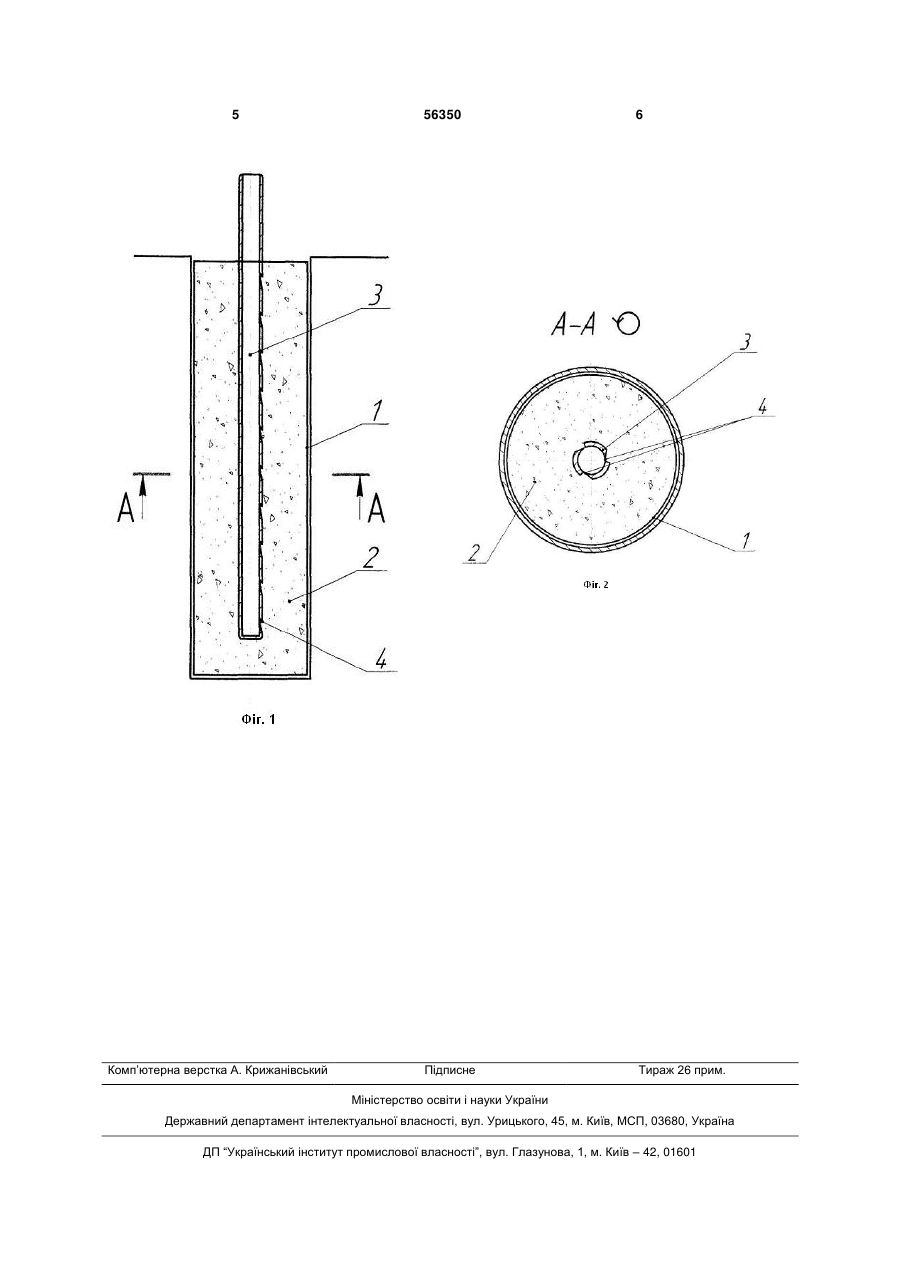

Патрон невибухового руйнівного матеріалу, що містить переважно водонепроникну оболонку, 3 матеріал, а усередині патрона уздовж його подовжньої осі поміщена жорстка перфорована трубка. Відомий пристрій не забезпечує досягнення необхідного технічного результату з наступних причин. При реалізації відомого патрона має місце низька міра перемішування компонентів НРМ, оскільки приготування робочої суміші здійснюється шляхом нагнітання води в патрон через перфоровану трубку. При перфорації трубки радіально розташованими отворами не забезпечується якісне перемішування компонентів, оскільки рідина під тиском в радіальному напрямі взаємодіє з порошком НРМ і притискує його до стінок патрона, в результаті змішування відбувається безпосередньо поблизу отворів перфорації, а в проміжках між отворами залишається сухий порошок НРМ. Крім того, перфорація виконана, наприклад циліндровими отворами приводить до того, що компактна частина струменя, що витікає з отворів, не встигає розпилятися, результатом є те, що навіть при високій швидкості струменя не відбувається якісне перемішування компонентів, що знижує руйнівну здатність патрона і не забезпечує якісне руйнування матеріалу. У основу корисної моделі поставлено завдання удосконалення патрона невибухового руйнівного матеріалу, в якому за рахунок регламентованого управління витоку рідини з перфорованих отворів забезпечується якісне перемішування компонентів, це дозволяє отримати максимальну руйнівну здатність патрона НРМ, що призводить до підвищення якості руйнування матеріалів. Поставлене завдання вирішується тим, що в патроні невибухового руйнівного матеріалу, який містить переважно водонепроникну оболонку усередині якої поміщений невибуховий руйнівний матеріал, усередині патрона уздовж його подовжньої осі поміщена перфорована трубка згідно корисної моделі перфорація трубки виконана у вигляді конусоподібних отворів з внутрішнім діаметром конусоподібного отвору 0,01-0,03 діаметру трубки, і кутом розчину конуса, створюючого отвір 80-100 градусів, при цьому одна із твірних конуса направлена по дотичній до кола внутрішньої стінки трубки, а його центральна вісь утворює кут 40-55 градусів з подовжньою віссю патрона. Виконання перфорації трубки отворами, осі яких орієнтовані по дотичній до внутрішньої стінки трубки приводить до виникнення при нагнітанні рідини вихрових потоків і відповідно відсутності областей в патроні з незмішаними компонентами НРМ. Виконання перфорації конусоподібними отворами з меншим діаметром 0,01-0,03 діаметра трубки і кутом розчину конуса 80-100 градусів приводить до утворення інтенсивно роздробленої і 56350 4 розпорошеної частин струменя, що при високій швидкості виділення підвищує якість перемішування складу, що дозволяє підвищити якість руйнування матеріалів. Пропонований патрон пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд патрона невибухового руйнівного матеріалу, на Фіг.2 – його поперечний перериз. Патрон невибухового руйнуючого матеріалу, містить герметичну оболонку 1, виконану наприклад з поліетилену. Усередині герметичної оболонки 1 міститься сухий порошкоподібний невибуховий руйнуючий матеріал (НРМ) - 2. Усередині патрона, уздовж його подовжньої осі поміщена жорстка перфорована трубка 3, яка виконана переважно з пластмаси. Перфорація в трубці 3 виконана конусоподібними отворами 4 з меншим діаметром 0,01-0,03 діаметра трубки і кутом розчину конуса 80-100 градусів, при цьому центральна вісь отвору конуса утворює кут 40-55 градусів з подовжньою віссю патрона, а одна із твірних конуса направлена по дотичній до кола внутрішньої стінки трубки. Пропонований пристрій працює таким чином. У руйновану область порід пробурюють шпури, глибина і розташування яких визначаються розрахунковою схемою. Діаметр шпуру має бути на 3-5мм більше діаметру герметичної оболонки. Для пропонованих патронів доцільно використовувати невибухові руйнівні матеріали на основі грубомолотого вапна, наприклад НРР-80. У шпур вставляється патрон. До вільного кінця перфорованої трубки 3 під'єднують роз'єм нагнітального пристрою. Потім по перфорованій трубці 3 всередину герметичної оболонки 1 під тиском нагнітають необхідну кількість рідини. Рідина виходить з трубки по отворах перфорації і змішується з порошкоподібним компонентом НРМ. За рахунок конусоподібних отворів перфорації у витікаючому струмені відсутня компактна частина струменя, а утворюється інтенсивно роздроблена і розпорошена частини струменя, що збільшує область взаємодії порошку з рідиною і підвищує якість їх перемішування. Після нагнітання необхідної кількості рідини роз'єм нагнітального пристрою від'єднують. Вода з пластифікатором змішується з порошкоподібним НРМ, внаслідок чого починається протікання реакції гідратації останнього, що призводить до збільшення його об'єму і створення тиску розширення на стінки шпуру. При досягненні величини напруги в матеріалі критичної величини відбувається його руйнування. Робота пропонованого патрона невибухового руйнівного матеріалу дозволяє забезпечити якісне приготування НРМ, це дозволяє отримати максимальні руйнівні зусилля, НРМ, що розвиваються, і сприяє підвищенню якості руйнування матеріалів. 5 Комп’ютерна верстка А. Крижанівський 56350 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
