Пристрій для електроімпульсної обробки води

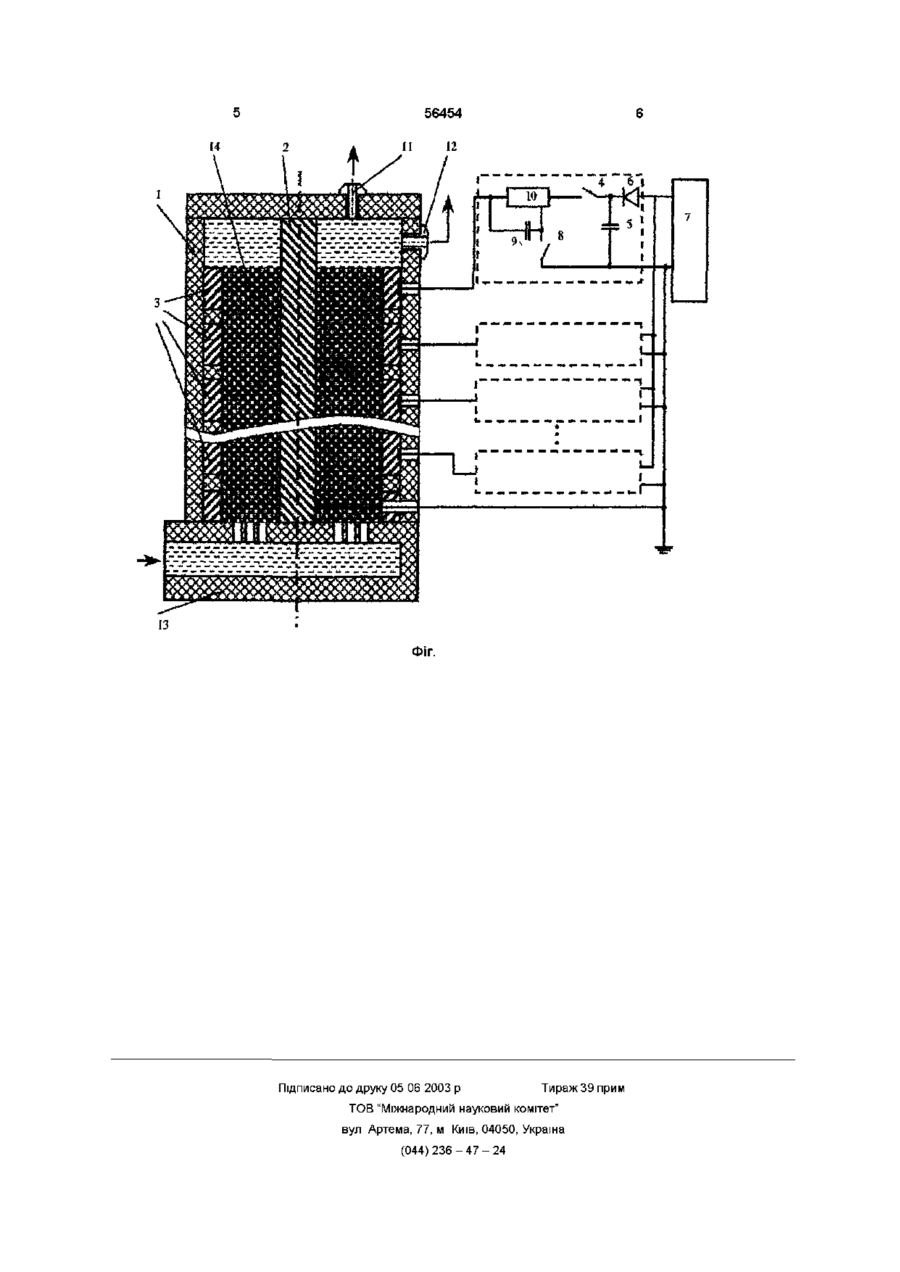

Пристрій для електроімпульсної обробки води, що містить технологічний реактор з встановленими в ньому електродами, один з яких заземлений, а ІНШІ - високовольтні, ізольовані один від одного і через комутатори з'єднані з конденсаторами, підключеними через діоди до джерела живлення, який відрізняється тим, що високовольтні ізольовані електроди реактора виконані у вигляді циліндричних кілець, встановлених коаксіально заземленому, і через додаткові комутатори з'єднані з додатковими конденсаторами, а останні через помножувачі напруги зв'язані з першими конденсаторами Винахід відноситься до області обробки води електрофізичними методами і може бути використаний в галузях промисловості і комунального господарства для очистки і знезараження питних та стічних вод, у тому числі від продуктів гальванічних виробництв Відомий пристрій для електроімпульсної обробки води (А,с, СРСР №1787950, С 02 F 1/48, БВ №2, 1993), що містить технологічний реактор з встановленими в ньому електродами, через комутатори, з'єднаними з конденсаторами і підключеними до джерела живлення Продуктивність і якість очистки води обмежені низькою частотою прямування імпульсів, що діють на оброблювану рідину, зумовлену тривалим часом заряду накопичувальних конденсаторів Крім того, велика стала часу заряду другого конденсатора обумовлює обробку води дією імпульсів розряду з малою амплітудою Найбільш близьким за сукупністю ознак є пристрій для електроімпульсної обробки води (Ас, СРСР №861332, С 02 F 1/48, БВ №33, 1981) що містить технологічний реактор з встановленими в ньому електродами, один з яких заземлений, а ІНШІ - високовольтні ізольовані один від одного і через комутатори з'єднані з конденсаторами, підключеними через діоди до джерела живлення Недоліком відомого пристрою є низька продуктивність і якість очистки води, через малу площу робочої поверхні електродів і низьку частоту прямування імпульсів, що діють на оброблювану рідину В основу винаходу поставлено задачу створення пристрою для електроімпульсної обробки води шляхом удосконалення схеми і конструктивного виконання елементів для здійснення розподіленого в об'ємі оброблюваної рідини, інтенсивного електрофізичного впливу, за рахунок чого досягнуто підвищення продуктивності та поліпшення якості очистки Поставлена задача досягається тим, що в пристрої для електроімпульсної обробки води, що містить технологічний реактор з встановленими в ньому електродами» один з яких заземлений, а ІНШІ - високовольтні, ізольовані один від одного і через комутатори, з'єднані з конденсаторами, підключеними через діоди до джерела живлення, згідно винаходу, високовольтні ізольовані електроди реактора, виконані у вигляді циліндричних кілець, встановлених коаксіальне заземленому, і через додаткові комутатори з'єднані з додатковими конденсаторами, а останні через помножувачі напруги зв'язані з першими конденсаторами, Високовольтні ізольовані електроди реактора виконані у вигляді циліндричних кілець, встановлених коаксіальне заземленому, для розширення зони об'ємного впливу і забезпечення можливості незалежного регулювання параметрів імпульсів, які діють в об'ємі реактора, що дозволяє збільшити інтенсивність обробки, тобто підвищити продуктивність і поліпшити якість очистки Високовольтні ізольовані електроди реактора через другі комутатори з'єднані з другими ю (О ю 56454 забруднень, Водночас по ланцюгу розряду від конденсаторами для реалізації електроімпульсної конденсаторів 5 здійснюється заряд конденсаторів обробки рідини в період паузи на заряд перших 9, При цьому, для досягнення розряду конденсаторів і, таким чином, дворазового конденсаторів 5 на електродах 2, 3 реактора з збільшення частоти прямування імпульсів, які мінімальними втратами електричної потужності діють на рідину, що дозволяє збільшити заряд конденсаторів 9 відбувається через потужність, тобто продуктивність пристрою, і помножувачі 10 напруги Це дозволяє обмежити ПОЛІПШИТИ ЯКІСТЬ ОЧИСТКИ ВОДИ час заряду конденсаторів 9 і збільшити амплітуду Другі конденсатори через помножувачі напруги напруги розряду Після завершення розряду зв'язані з першими конденсаторами для конденсаторів 5 комутатори 4 знову розмикаються, забезпечення малої величини сталої часу заряду комутатори 8 замикаються і підключують конденсаторів і великої напруги розряду, що конденсатори 9 до електродів реактора 3 і 2, забезпечує підвищення потужності електричного забезпечуючи пробій міжелектродного простору і розряду в рідині від джерела 7 живлення відбувається заряд На фігурі зображено принципову схему конденсаторів 5, Після цього процес пристрою, що заявляється, електроімпульсної обробки повторюється у новому Пристрій для електроімпульсної обробки води циклі комутатори 4 і 8 спрацьовують почергово, містить технологічний реактор, у корпусі 1 якого підключуючи конденсатори 5 і 9 до електродів 3 і 2 розміщені електроди При цьому центральний реактора Очищена вода, що зазнала обробки, електрод 2 заземлений, а виконані у вигляді газоподібні продукти реакції виводяться через циліндричних кілець, ізольовані один від одного, патрубки 12 і 11 ВІДПОВІДНО Обробку води ЗОВНІШНІ електроди 3, встановлені коаксіально проводять впродовж проміжку часу достатнього центральному електроду 2 і через комутатори 4, для завершення реакційних процесів в об'ємі, який утворюючи перший розрядний ланцюг, з'єднані з визначається характером і ступенем забруднення конденсаторами 5, які, в свою чергу, через діоди 6 рідини, підключені до високовольтного джерела 7 живлення Водночас високовольтні електроди З Таким чином, використання в схемі пристрою з'єднані з другими конденсаторами 9, а останні помножувачів напруги дозволяє при малій через помножувачі 10 напруги зв'язані з першими величині сталої часу заряду конденсаторів конденсаторами 5 Заземлений електрод 2 через здійснювати обробку рідини із значною другий комутатор 8 з'єднаний з другим амплітудою імпульсів, що впливатимуть на рідину, конденсатором 9 так, що конденсатор 9 і тобто досягати в об'ємі рідини великих комутатор 8 утворюють другий розрядний ланцюг потужностей електричного розряду, За рахунок Корпус 1 обладнаний встановленими у верхній введення додаткових ланцюгів реактор - другі частині патрубками, 11 - для виведення конденсатори, розряд яких на електроди газоподібних продуктів, 12 - для відведення відбувається під час заряду перших очищеної води, а також встановленим у нижній конденсаторів, значно підвищується частота частині патрубком 13 для подачі забрудненої води прямування імпульсів що діють в об'ємі, Простір 14 між центральним електродом 2 і збільшується продуктивність пристрою і ЗОВНІШНІМИ високовольтними електродами З поліпшується якість очистки води, заповнено реагентною металевою засипкою» Виконання в реакторі високовольтних наприклад, з розміром частинок 15-20мм, склад електродів у вигляді встановлених коаксіальне якої може бути підібрано у залежності від заземленому ізольованих циліндричних кілець характеру забруднень оброблюваної рідини, дозволяє поширити зону впливу кожного з розрядних ланцюгів» тобто збільшити об'єм Пристрій працює таким чином, При подачі оброблюваної в одиницю часу рідини і живлення від джерела 7 через діоди 6 забезпечити можливість незалежного регулювання відбувається заряд конденсаторів 5, Під час параметрів імпульсів, що діють по об'єму заряду конденсаторів 5 комутатори 4 і 8 реактора, розімкнеш Після заряду конденсаторів 5 ланцюг джерела 7 живлення розмикається (комутатор на При однаковому об'ємі реактора, враховуючи фіг, не показаний) Розряд конденсаторів 5 на те, що робоча поверхня" електродів електроди 3 і 2 реактора відбувається через запропонованого пристрою принаймні у 5 разів комутатори 4, Це приводить до електричного перевищує площу поверхні електродів у пристроіпробою міжелектродного простору 14, що містить прототипі, а обробку здійснюють імпульсним реагентну металеву засипку, проточні канали якої впливом з частотою і амплітудою, що заповнені рідиною, що обробляється Під впливом перевищують імпульсний вплив у прототипі більш електричних розрядів, що виникають у ніж у 2 рази, потужність створюваного (діючого) у турбулентному потоці води, між гранулами запропонованому пристрої електроімпульсного електропровідної засипки утворюються мікродуги, впливу дозволяє у 3-4 рази збільшити під дією яких відбувається деструкція ХІМІЧНИХ, продуктивність реактора та поліпшити якість мікробіологічних, отруйних речовин і різного роду очистки води 56454 14 Фіг. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
