Пальник для спалювання органічних видів палива

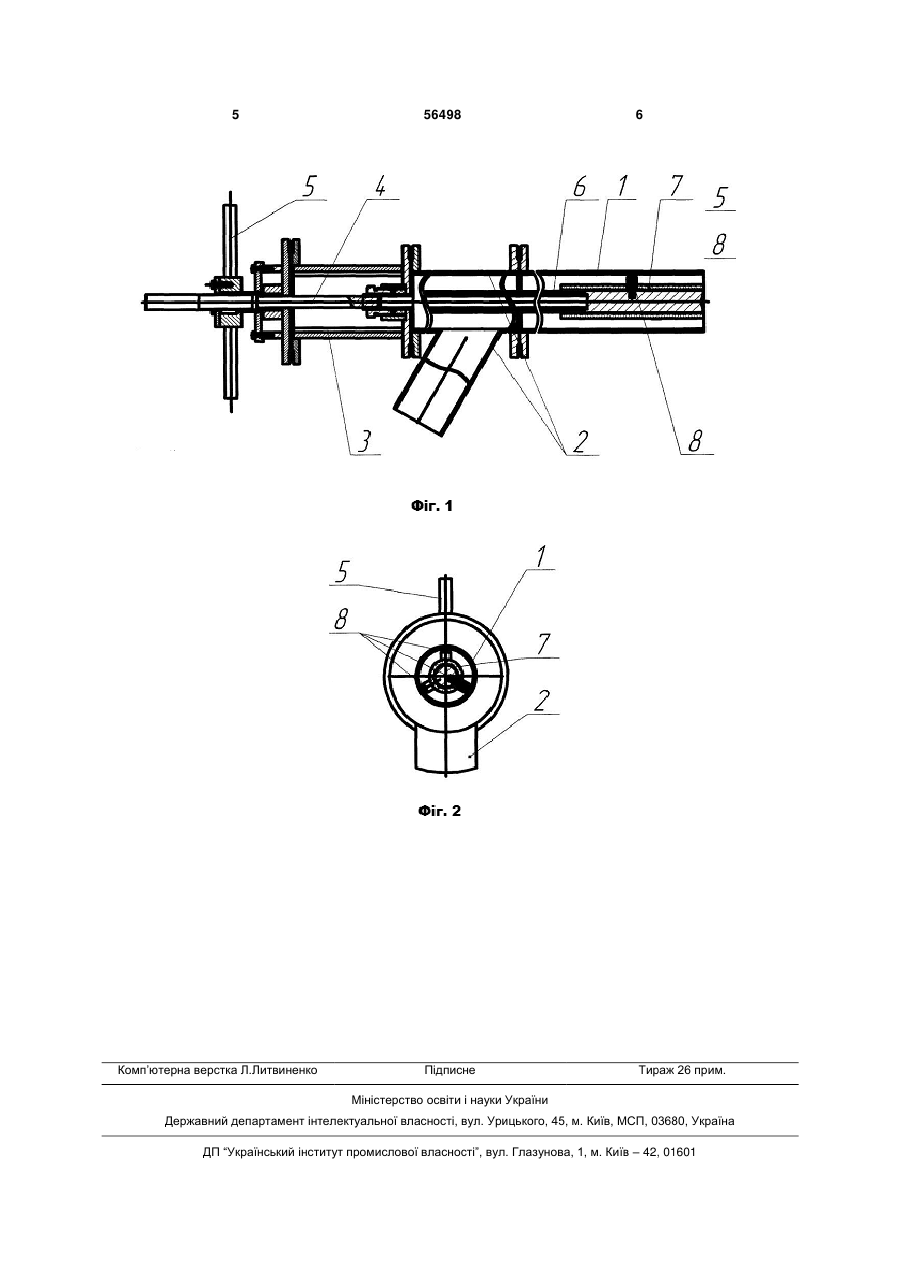

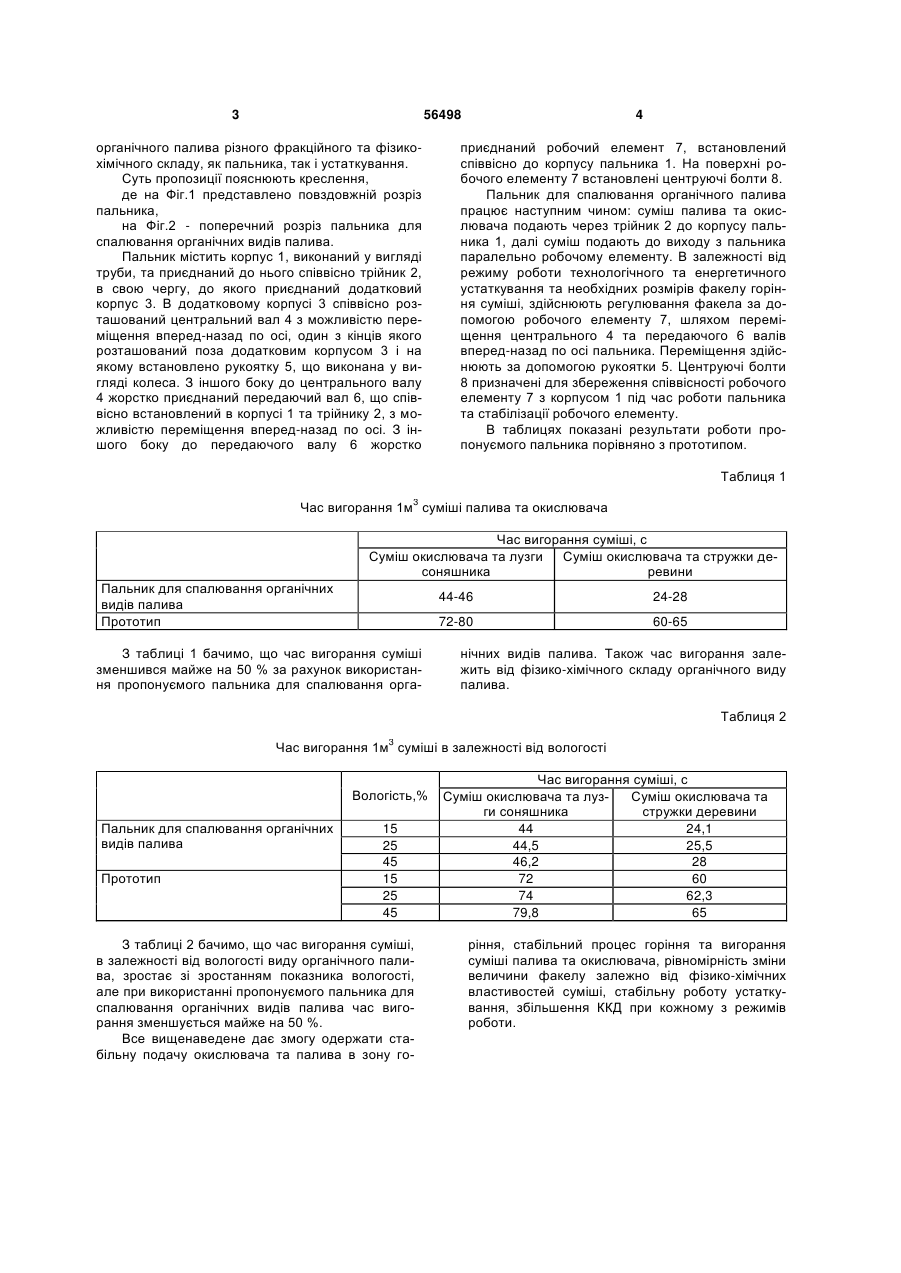

Пальник для спалювання органічних видів палива, що містить корпус та трубопровід для під 3 56498 органічного палива різного фракційного та фізикохімічного складу, як пальника, так і устаткування. Суть пропозиції пояснюють креслення, де на Фіг.1 представлено повздовжній розріз пальника, на Фіг.2 - поперечний розріз пальника для спалювання органічних видів палива. Пальник містить корпус 1, виконаний у вигляді труби, та приєднаний до нього співвісно трійник 2, в свою чергу, до якого приєднаний додатковий корпус 3. В додатковому корпусі 3 співвісно розташований центральний вал 4 з можливістю переміщення вперед-назад по осі, один з кінців якого розташований поза додатковим корпусом 3 і на якому встановлено рукоятку 5, що виконана у вигляді колеса. З іншого боку до центрального валу 4 жорстко приєднаний передаючий вал 6, що співвісно встановлений в корпусі 1 та трійнику 2, з можливістю переміщення вперед-назад по осі. З іншого боку до передаючого валу 6 жорстко 4 приєднаний робочий елемент 7, встановлений співвісно до корпусу пальника 1. На поверхні робочого елементу 7 встановлені центруючі болти 8. Пальник для спалювання органічного палива працює наступним чином: суміш палива та окислювача подають через трійник 2 до корпусу пальника 1, далі суміш подають до виходу з пальника паралельно робочому елементу. В залежності від режиму роботи технологічного та енергетичного устаткування та необхідних розмірів факелу горіння суміші, здійснюють регулювання факела за допомогою робочого елементу 7, шляхом переміщення центрального 4 та передаючого 6 валів вперед-назад по осі пальника. Переміщення здійснюють за допомогою рукоятки 5. Центруючі болти 8 призначені для збереження співвісності робочого елементу 7 з корпусом 1 під час роботи пальника та стабілізації робочого елементу. В таблицях показані результати роботи пропонуємого пальника порівняно з прототипом. Таблиця 1 Час вигорання 1м3 суміші палива та окислювача Час вигорання суміші, с Суміш окислювача та лузги Суміш окислювача та стружки десоняшника ревини Пальник для спалювання органічних видів палива Прототип 44-46 72-80 З таблиці 1 бачимо, що час вигорання суміші зменшився майже на 50 % за рахунок використання пропонуємого пальника для спалювання орга 24-28 60-65 нічних видів палива. Також час вигорання залежить від фізико-хімічного складу органічного виду палива. Таблиця 2 Час вигорання 1м3 суміші в залежності від вологості Вологість,% Пальник для спалювання органічних видів палива Прототип 15 25 45 15 25 45 З таблиці 2 бачимо, що час вигорання суміші, в залежності від вологості виду органічного палива, зростає зі зростанням показника вологості, але при використанні пропонуємого пальника для спалювання органічних видів палива час вигорання зменшується майже на 50 %. Все вищенаведене дає змогу одержати стабільну подачу окислювача та палива в зону го Час вигорання суміші, с Суміш окислювача та лузСуміш окислювача та ги соняшника стружки деревини 44 24,1 44,5 25,5 46,2 28 72 60 74 62,3 79,8 65 ріння, стабільний процес горіння та вигорання суміші палива та окислювача, рівномірність зміни величини факелу залежно від фізико-хімічних властивостей суміші, стабільну роботу устаткування, збільшення ККД при кожному з режимів роботи. 5 Комп’ютерна верстка Л.Литвиненко 56498 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
