Пістолет

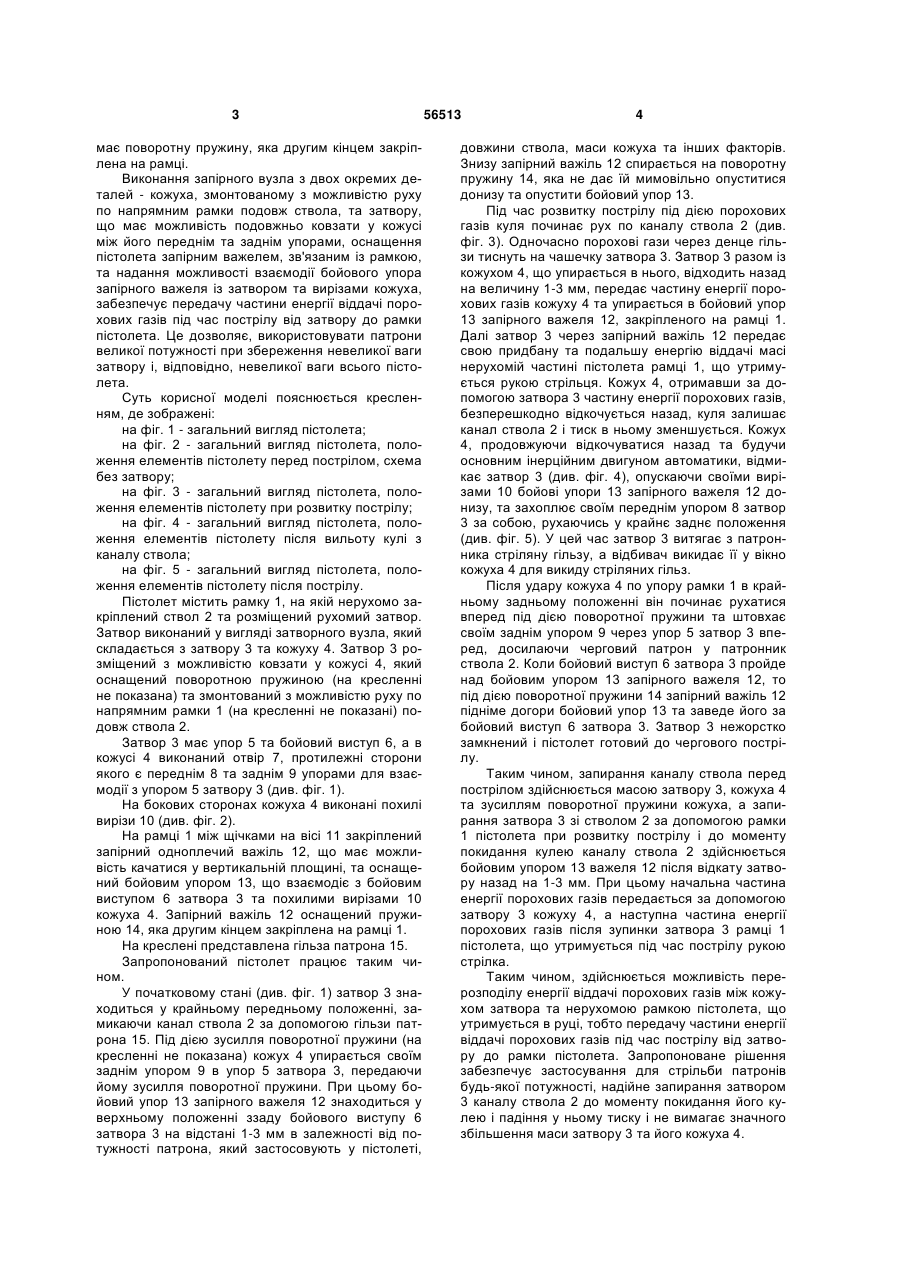

Пістолет, що містить рамку, на якій нерухомо закріплений ствол та розміщений рухомий затвор, який відрізняється тим, що затвор виконаний у вигляді затворного вузла, який складається із кожуха та затвора, при цьому кожух змонтований з 3 має поворотну пружину, яка другим кінцем закріплена на рамці. Виконання запірного вузла з двох окремих деталей - кожуха, змонтованому з можливістю руху по напрямним рамки подовж ствола, та затвору, що має можливість подовжньо ковзати у кожусі між його переднім та заднім упорами, оснащення пістолета запірним важелем, зв'язаним із рамкою, та надання можливості взаємодії бойового упора запірного важеля із затвором та вирізами кожуха, забезпечує передачу частини енергії віддачі порохових газів під час пострілу від затвору до рамки пістолета. Це дозволяє, використовувати патрони великої потужності при збереження невеликої ваги затвору і, відповідно, невеликої ваги всього пістолета. Суть корисної моделі пояснюється кресленням, де зображені: на фіг. 1 - загальний вигляд пістолета; на фіг. 2 - загальний вигляд пістолета, положення елементів пістолету перед пострілом, схема без затвору; на фіг. 3 - загальний вигляд пістолета, положення елементів пістолету при розвитку пострілу; на фіг. 4 - загальний вигляд пістолета, положення елементів пістолету після вильоту кулі з каналу ствола; на фіг. 5 - загальний вигляд пістолета, положення елементів пістолету після пострілу. Пістолет містить рамку 1, на якій нерухомо закріплений ствол 2 та розміщений рухомий затвор. Затвор виконаний у вигляді затворного вузла, який складається з затвору 3 та кожуху 4. Затвор 3 розміщений з можливістю ковзати у кожусі 4, який оснащений поворотною пружиною (на кресленні не показана) та змонтований з можливістю руху по напрямним рамки 1 (на кресленні не показані) подовж ствола 2. Затвор 3 має упор 5 та бойовий виступ 6, а в кожусі 4 виконаний отвір 7, протилежні сторони якого є переднім 8 та заднім 9 упорами для взаємодії з упором 5 затвору 3 (див. фіг. 1). На бокових сторонах кожуха 4 виконані похилі вирізи 10 (див. фіг. 2). На рамці 1 між щічками на вісі 11 закріплений запірний одноплечий важіль 12, що має можливість качатися у вертикальній площині, та оснащений бойовим упором 13, що взаємодіє з бойовим виступом 6 затвора 3 та похилими вирізами 10 кожуха 4. Запірний важіль 12 оснащений пружиною 14, яка другим кінцем закріплена на рамці 1. На креслені представлена гільза патрона 15. Запропонований пістолет працює таким чином. У початковому стані (див. фіг. 1) затвор 3 знаходиться у крайньому передньому положенні, замикаючи канал ствола 2 за допомогою гільзи патрона 15. Під дією зусилля поворотної пружини (на кресленні не показана) кожух 4 упирається своїм заднім упором 9 в упор 5 затвора 3, передаючи йому зусилля поворотної пружини. При цьому бойовий упор 13 запірного важеля 12 знаходиться у верхньому положенні ззаду бойового виступу 6 затвора 3 на відстані 1-3 мм в залежності від потужності патрона, який застосовують у пістолеті, 56513 4 довжини ствола, маси кожуха та інших факторів. Знизу запірний важіль 12 спирається на поворотну пружину 14, яка не дає їй мимовільно опуститися донизу та опустити бойовий упор 13. Під час розвитку пострілу під дією порохових газів куля починає рух по каналу ствола 2 (див. фіг. 3). Одночасно порохові гази через денце гільзи тиснуть на чашечку затвора 3. Затвор 3 разом із кожухом 4, що упирається в нього, відходить назад на величину 1-3 мм, передає частину енергії порохових газів кожуху 4 та упирається в бойовий упор 13 запірного важеля 12, закріпленого на рамці 1. Далі затвор 3 через запірний важіль 12 передає свою придбану та подальшу енергію віддачі масі нерухомій частині пістолета рамці 1, що утримується рукою стрільця. Кожух 4, отримавши за допомогою затвора 3 частину енергії порохових газів, безперешкодно відкочується назад, куля залишає канал ствола 2 і тиск в ньому зменшується. Кожух 4, продовжуючи відкочуватися назад та будучи основним інерційним двигуном автоматики, відмикає затвор 3 (див. фіг. 4), опускаючи своїми вирізами 10 бойові упори 13 запірного важеля 12 донизу, та захоплює своїм переднім упором 8 затвор 3 за собою, рухаючись у крайнє заднє положення (див. фіг. 5). У цей час затвор 3 витягає з патронника стріляну гільзу, а відбивач викидає її у вікно кожуха 4 для викиду стріляних гільз. Після удару кожуха 4 по упору рамки 1 в крайньому задньому положенні він починає рухатися вперед під дією поворотної пружини та штовхає своїм заднім упором 9 через упор 5 затвор 3 вперед, досилаючи черговий патрон у патронник ствола 2. Коли бойовий виступ 6 затвора 3 пройде над бойовим упором 13 запірного важеля 12, то під дією поворотної пружини 14 запірний важіль 12 підніме догори бойовий упор 13 та заведе його за бойовий виступ 6 затвора 3. Затвор 3 нежорстко замкнений і пістолет готовий до чергового пострілу. Таким чином, запирання каналу ствола перед пострілом здійснюється масою затвору 3, кожуха 4 та зусиллям поворотної пружини кожуха, а запирання затвора 3 зі стволом 2 за допомогою рамки 1 пістолета при розвитку пострілу і до моменту покидання кулею каналу ствола 2 здійснюється бойовим упором 13 важеля 12 після відкату затвору назад на 1-3 мм. При цьому начальна частина енергії порохових газів передається за допомогою затвору 3 кожуху 4, а наступна частина енергії порохових газів після зупинки затвора 3 рамці 1 пістолета, що утримується під час пострілу рукою стрілка. Таким чином, здійснюється можливість перерозподілу енергії віддачі порохових газів між кожухом затвора та нерухомою рамкою пістолета, що утримується в руці, тобто передачу частини енергії віддачі порохових газів під час пострілу від затвору до рамки пістолета. Запропоноване рішення забезпечує застосування для стрільби патронів будь-якої потужності, надійне запирання затвором 3 каналу ствола 2 до моменту покидання його кулею і падіння у ньому тиску і не вимагає значного збільшення маси затвору 3 та його кожуха 4. 5 Комп’ютерна верстка І.Скворцова 56513 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
