Самозарядний пістолет

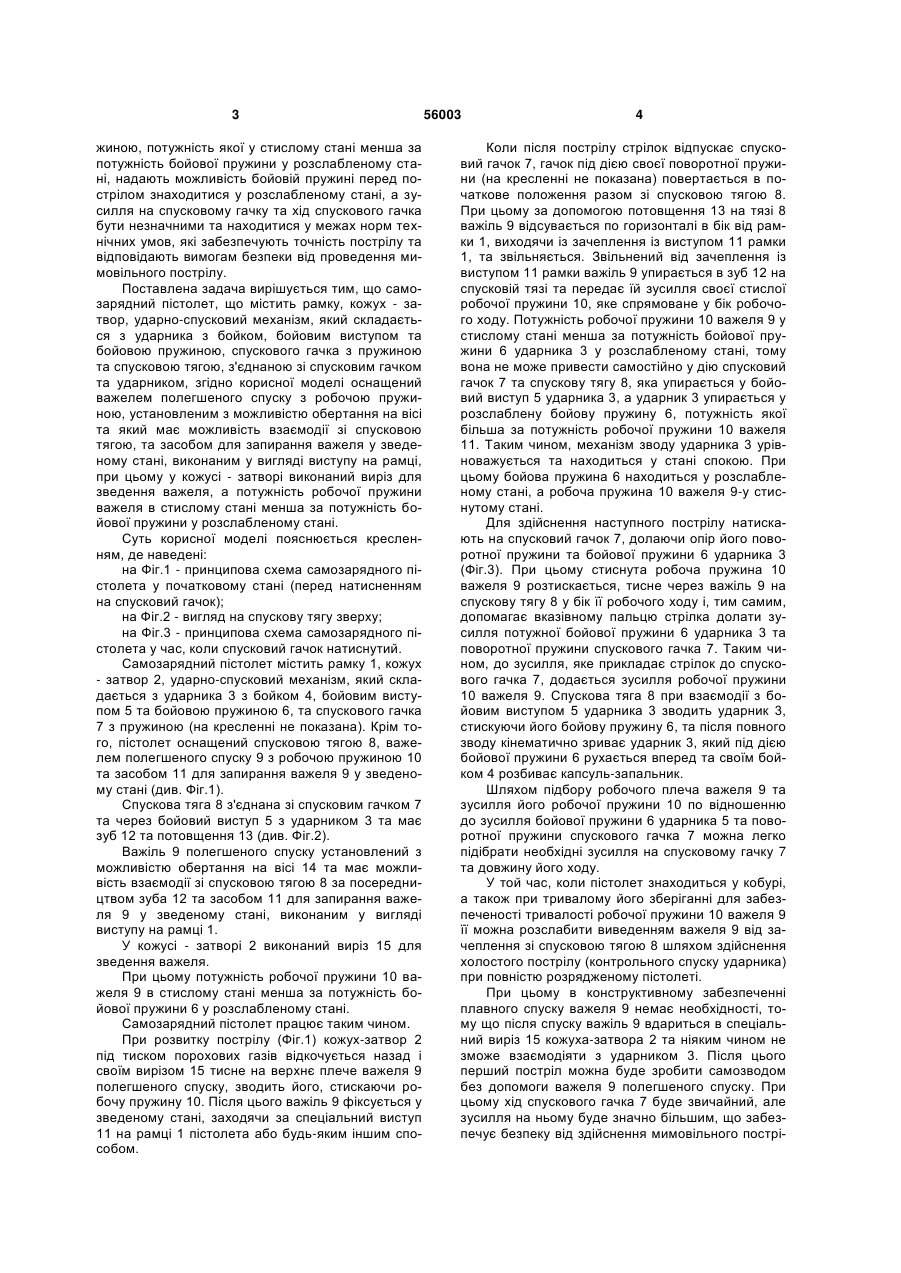

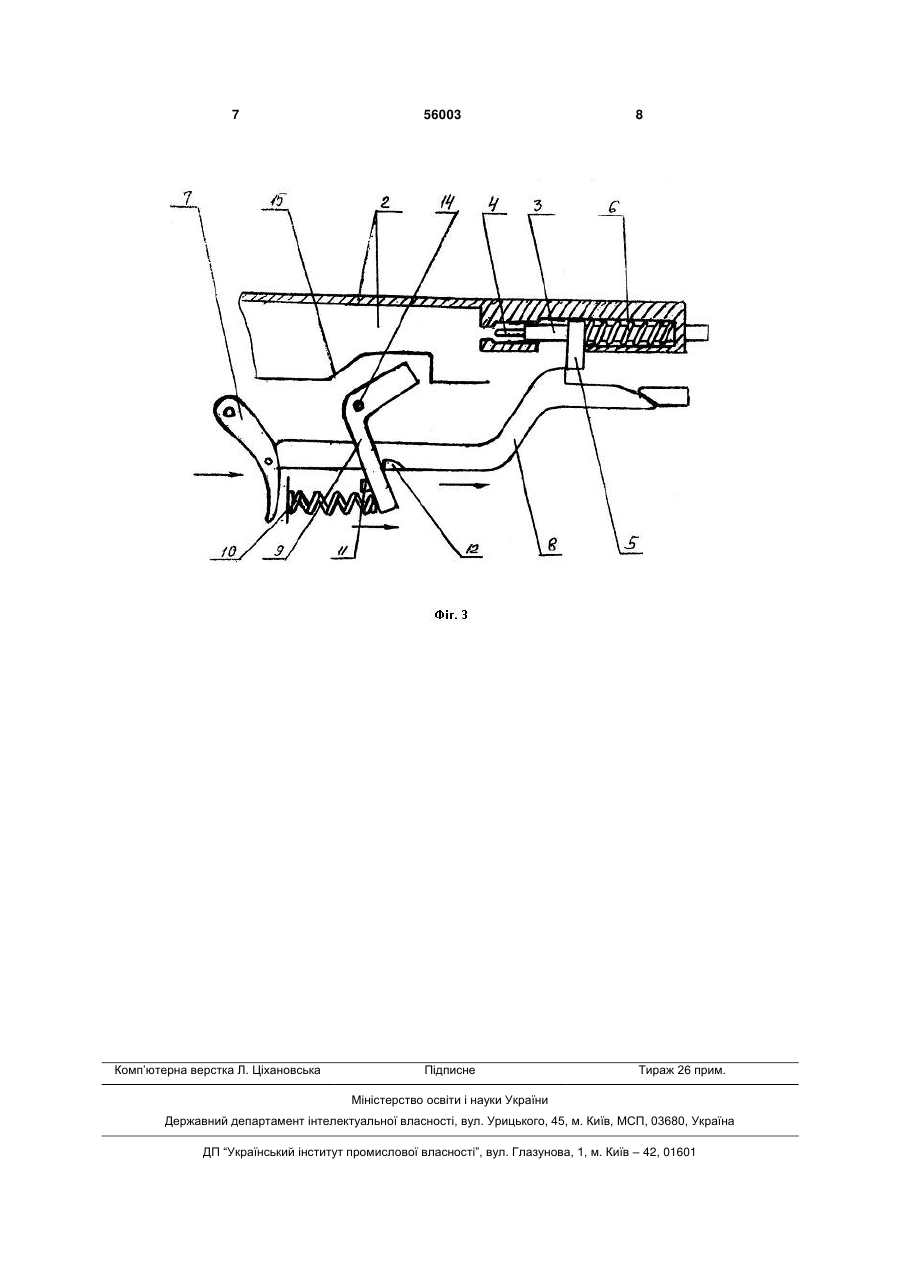

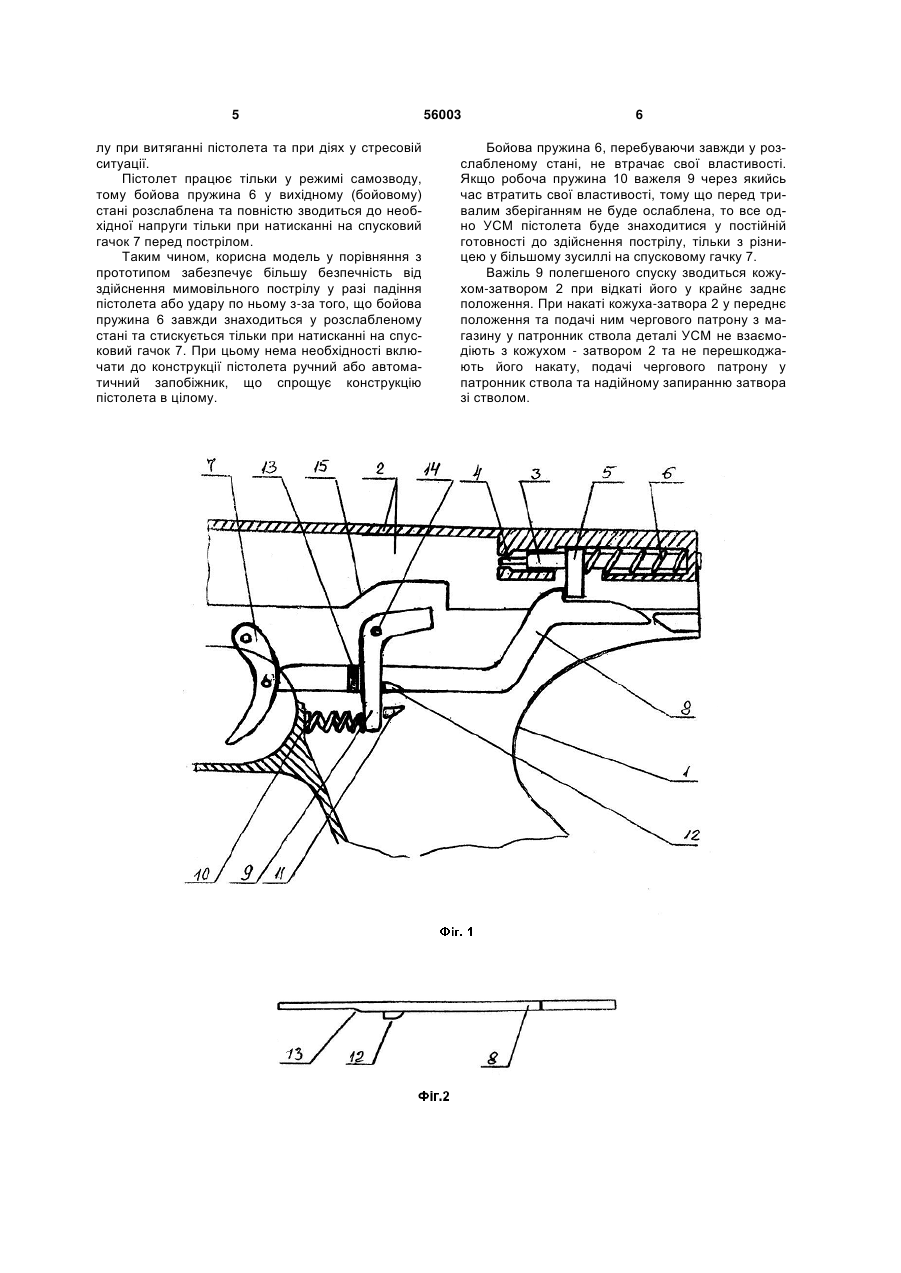

Самозарядний пістолет, що містить рамку, кожух - затвор, ударно-спусковий механізм, який складається з ударника з бойком, бойовим виступом та бойовою пружиною, спускового гачка з 3 жиною, потужність якої у стислому стані менша за потужність бойової пружини у розслабленому стані, надають можливість бойовій пружині перед пострілом знаходитися у розслабленому стані, а зусилля на спусковому гачку та хід спускового гачка бути незначними та находитися у межах норм технічних умов, які забезпечують точність пострілу та відповідають вимогам безпеки від проведення мимовільного пострілу. Поставлена задача вирішується тим, що самозарядний пістолет, що містить рамку, кожух - затвор, ударно-спусковий механізм, який складається з ударника з бойком, бойовим виступом та бойовою пружиною, спускового гачка з пружиною та спусковою тягою, з'єднаною зі спусковим гачком та ударником, згідно корисної моделі оснащений важелем полегшеного спуску з робочою пружиною, установленим з можливістю обертання на вісі та який має можливість взаємодії зі спусковою тягою, та засобом для запирання важеля у зведеному стані, виконаним у вигляді виступу на рамці, при цьому у кожусі - затворі виконаний виріз для зведення важеля, а потужність робочої пружини важеля в стислому стані менша за потужність бойової пружини у розслабленому стані. Суть корисної моделі пояснюється кресленням, де наведені: на Фіг.1 - принципова схема самозарядного пістолета у початковому стані (перед натисненням на спусковий гачок); на Фіг.2 - вигляд на спускову тягу зверху; на Фіг.3 - принципова схема самозарядного пістолета у час, коли спусковий гачок натиснутий. Самозарядний пістолет містить рамку 1, кожух - затвор 2, ударно-спусковий механізм, який складається з ударника 3 з бойком 4, бойовим виступом 5 та бойовою пружиною 6, та спускового гачка 7 з пружиною (на кресленні не показана). Крім того, пістолет оснащений спусковою тягою 8, важелем полегшеного спуску 9 з робочою пружиною 10 та засобом 11 для запирання важеля 9 у зведеному стані (див. Фіг.1). Спускова тяга 8 з'єднана зі спусковим гачком 7 та через бойовий виступ 5 з ударником 3 та має зуб 12 та потовщення 13 (див. Фіг.2). Важіль 9 полегшеного спуску установлений з можливістю обертання на вісі 14 та має можливість взаємодії зі спусковою тягою 8 за посередництвом зуба 12 та засобом 11 для запирання важеля 9 у зведеному стані, виконаним у вигляді виступу на рамці 1. У кожусі - затворі 2 виконаний виріз 15 для зведення важеля. При цьому потужність робочої пружини 10 важеля 9 в стислому стані менша за потужність бойової пружини 6 у розслабленому стані. Самозарядний пістолет працює таким чином. При розвитку пострілу (Фіг.1) кожух-затвор 2 під тиском порохових газів відкочується назад і своїм вирізом 15 тисне на верхнє плече важеля 9 полегшеного спуску, зводить його, стискаючи робочу пружину 10. Після цього важіль 9 фіксується у зведеному стані, заходячи за спеціальний виступ 11 на рамці 1 пістолета або будь-яким іншим способом. 56003 4 Коли після пострілу стрілок відпускає спусковий гачок 7, гачок під дією своєї поворотної пружини (на кресленні не показана) повертається в початкове положення разом зі спусковою тягою 8. При цьому за допомогою потовщення 13 на тязі 8 важіль 9 відсувається по горизонталі в бік від рамки 1, виходячи із зачеплення із виступом 11 рамки 1, та звільняється. Звільнений від зачеплення із виступом 11 рамки важіль 9 упирається в зуб 12 на спусковій тязі та передає їй зусилля своєї стислої робочої пружини 10, яке спрямоване у бік робочого ходу. Потужність робочої пружини 10 важеля 9 у стислому стані менша за потужність бойової пружини 6 ударника 3 у розслабленому стані, тому вона не може привести самостійно у дію спусковий гачок 7 та спускову тягу 8, яка упирається у бойовий виступ 5 ударника 3, а ударник 3 упирається у розслаблену бойову пружину 6, потужність якої більша за потужність робочої пружини 10 важеля 11. Таким чином, механізм зводу ударника 3 урівноважується та находиться у стані спокою. При цьому бойова пружина 6 находиться у розслабленому стані, а робоча пружина 10 важеля 9-у стиснутому стані. Для здійснення наступного пострілу натискають на спусковий гачок 7, долаючи опір його поворотної пружини та бойової пружини 6 ударника 3 (Фіг.3). При цьому стиснута робоча пружина 10 важеля 9 розтискається, тисне через важіль 9 на спускову тягу 8 у бік її робочого ходу і, тим самим, допомагає вказівному пальцю стрілка долати зусилля потужної бойової пружини 6 ударника 3 та поворотної пружини спускового гачка 7. Таким чином, до зусилля, яке прикладає стрілок до спускового гачка 7, додається зусилля робочої пружини 10 важеля 9. Спускова тяга 8 при взаємодії з бойовим виступом 5 ударника 3 зводить ударник 3, стискуючи його бойову пружину 6, та після повного зводу кінематично зриває ударник 3, який під дією бойової пружини 6 рухається вперед та своїм бойком 4 розбиває капсуль-запальник. Шляхом підбору робочого плеча важеля 9 та зусилля його робочої пружини 10 по відношенню до зусилля бойової пружини 6 ударника 5 та поворотної пружини спускового гачка 7 можна легко підібрати необхідні зусилля на спусковому гачку 7 та довжину його ходу. У той час, коли пістолет знаходиться у кобурі, а також при тривалому його зберіганні для забезпеченості тривалості робочої пружини 10 важеля 9 її можна розслабити виведенням важеля 9 від зачеплення зі спусковою тягою 8 шляхом здійснення холостого пострілу (контрольного спуску ударника) при повністю розрядженому пістолеті. При цьому в конструктивному забезпеченні плавного спуску важеля 9 немає необхідності, тому що після спуску важіль 9 вдариться в спеціальний виріз 15 кожуха-затвора 2 та ніяким чином не зможе взаємодіяти з ударником 3. Після цього перший постріл можна буде зробити самозводом без допомоги важеля 9 полегшеного спуску. При цьому хід спускового гачка 7 буде звичайний, але зусилля на ньому буде значно більшим, що забезпечує безпеку від здійснення мимовільного пострі 5 лу при витяганні пістолета та при діях у стресовій ситуації. Пістолет працює тільки у режимі самозводу, тому бойова пружина 6 у вихідному (бойовому) стані розслаблена та повністю зводиться до необхідної напруги тільки при натисканні на спусковий гачок 7 перед пострілом. Таким чином, корисна модель у порівняння з прототипом забезпечує більшу безпечність від здійснення мимовільного пострілу у разі падіння пістолета або удару по ньому з-за того, що бойова пружина 6 завжди знаходиться у розслабленому стані та стискується тільки при натисканні на спусковий гачок 7. При цьому нема необхідності включати до конструкції пістолета ручний або автоматичний запобіжник, що спрощує конструкцію пістолета в цілому. 56003 6 Бойова пружина 6, перебуваючи завжди у розслабленому стані, не втрачає свої властивості. Якщо робоча пружина 10 важеля 9 через якийсь час втратить свої властивості, тому що перед тривалим зберіганням не буде ослаблена, то все одно УСМ пістолета буде знаходитися у постійній готовності до здійснення пострілу, тільки з різницею у більшому зусиллі на спусковому гачку 7. Важіль 9 полегшеного спуску зводиться кожухом-затвором 2 при відкаті його у крайнє заднє положення. При накаті кожуха-затвора 2 у переднє положення та подачі ним чергового патрону з магазину у патронник ствола деталі УСМ не взаємодіють з кожухом - затвором 2 та не перешкоджають його накату, подачі чергового патрону у патронник ствола та надійному запиранню затвора зі стволом. 7 Комп’ютерна верстка Л. Ціхановська 56003 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
