Пристрій для контролю глибини копання одноковшовим екскаватором

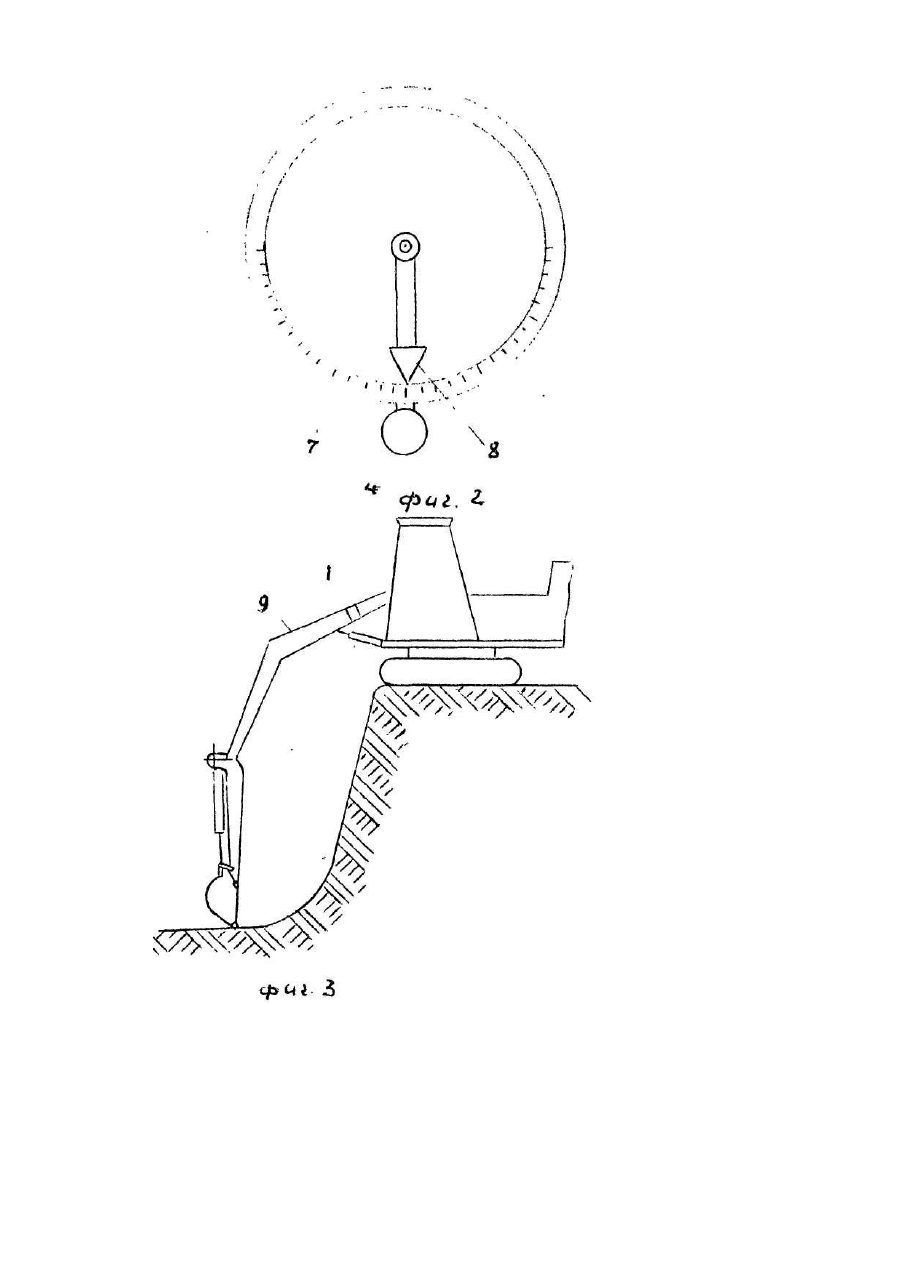

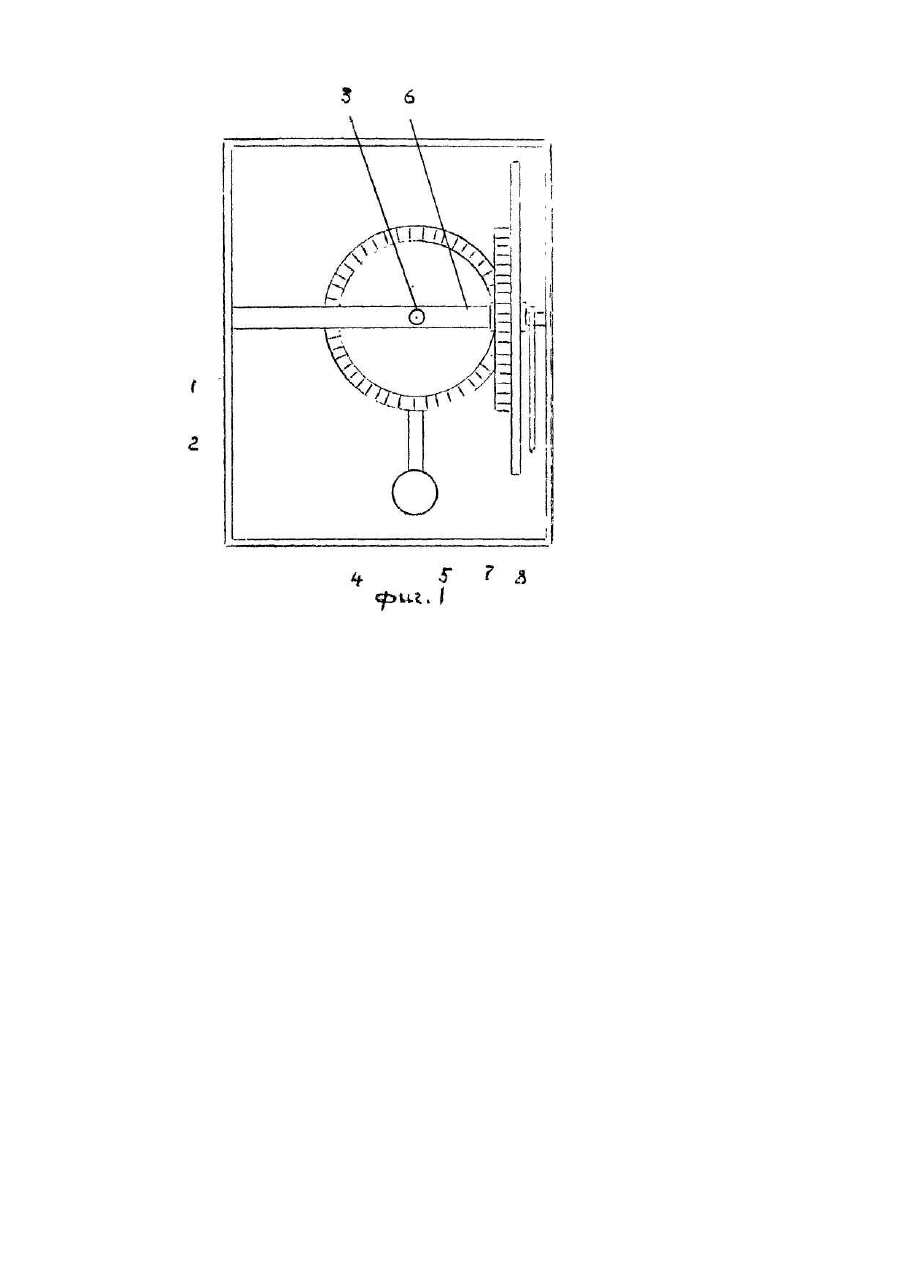

Изобретение относится к землеройной технике, а именно к одноковшовым экскаваторам, в частности к дополнительным устройствам к ним. При разработке котлованов одноковшовыми экскаваторами допускаются недоборы или переборы грунта, вызывающие большие материальные и трудовые затраты на доведение дна котлована до проектной отметки (МПС. "Тематический план для изобретателей и рационализаторов железнодорожного транспорта". М., "Транспорт", 1987, с. 82). Известно устройство для поддержания заданной глубины копания одноковшовым экскаватором с поворотной платформой (а.с. СССР № 1076539, кл. Ε 02 F 3/16, 1984), включающее шкалу для определения глубины копания, снабжено шарнирно установленным на поворотной платформе штоком, на котором закреплена шкала для определения глубины копания и подвижно установленной на штоке втулкой, шарнирно связанной со стрелой экскаватора, при этом шкала для определения глубины копания имеет подвижный контакт, а втулка - стрелку-указатель, электрически связанные посредством сигнального элемента с бортовой сетью экскаватора. Недостаток известного устройства определяется его конструктивной сложностью, помимо того, устройство применимо только на одноковшовых экскаваторах с поворотной платформой. В основу изобретения поставлена задача создания устройства для контроля глубины копания одноковшовым экскаватором, в котором указывается глубина копания при визуальном наблюдении из кабины машиниста всех типов одноковшовых экскаваторов и за счет этого исключаются недоборы или переборы грунта, вызывающие большие материальные и трудовые затраты на доведение дна котлована до проектной отметки. Поставленная задача решается тем, что в устройстве для контроля глубины копания шовым экскаватором, содержащем корпус с полостью, закрепленный на стреле экскаватора, шкалу для определения глубины копания и указательную стрелку, согласно изобретению оно снабжено двумя коническими шестернями, сопряженными под углом 90° с возможностью вращения на неподвижных осях, закрепленных в полости корпуса, и маятником, закрепленным на одной из шестерен, при этом на второй шестерне закреплена шкала для определения глубины копания, причем стрелка закреплена на конце неподвижной оси шестерни с маятником. Существенные признаки, включающие две конические шестерни, сопряженные под углом 90° с возможностью вращения на неподвижных осях, закрепленных в полости корпуса, маятник, закрепленный на одной из шестерен, шкала для определения глубины копания, закрепленная на второй шестерне, и стрелка, закрепленная на конце неподвижной оси шестерни с маятником, определяют возможность достичь технический результат: контроль глубины копания одноковшовым экскаватором. Этим достигаются потребительские свойства объекта: исключаются недоборы или переборы грунта, вызывающие большие материальные и трудовые затраты на доведение дна котлована до проектной отметки. На фиг, 1 представлено устройство, общий вид; на фиг. 2 - вид сбоку; на фиг. 3 -компоновка, устройства на экскаваторе. Устройство содержит корпус 1, в полости которого размещена коническая шестерня 2 с возможностью вращения на неподвижной оси 3, Маятник 4 закреплен к шестерне 2, сопряженной под углом 90° с шестерней 5 с возможностью вращения на неподвижной оси 6. К шестерне 5 закреплена шкала 7 для определения глубины копания. На конце оси 3 закреплена стрелка 8. Устройство монтируется на стреле 9, шкалой 7, обращенной в сторону кабины машиниста. Устройство работает следующим образом. По мере опускания стрелы 9 в котлован, шестерня 2 будет поворачиваться и, взаимодействуя с шестерней 5, повернет закрепленную на ней шкалу 7, а неподвижная стрелка 8 при этом покажет глубину котлована по делениям на шкале 7.
