Засіб стабілізації глибини проплавлення

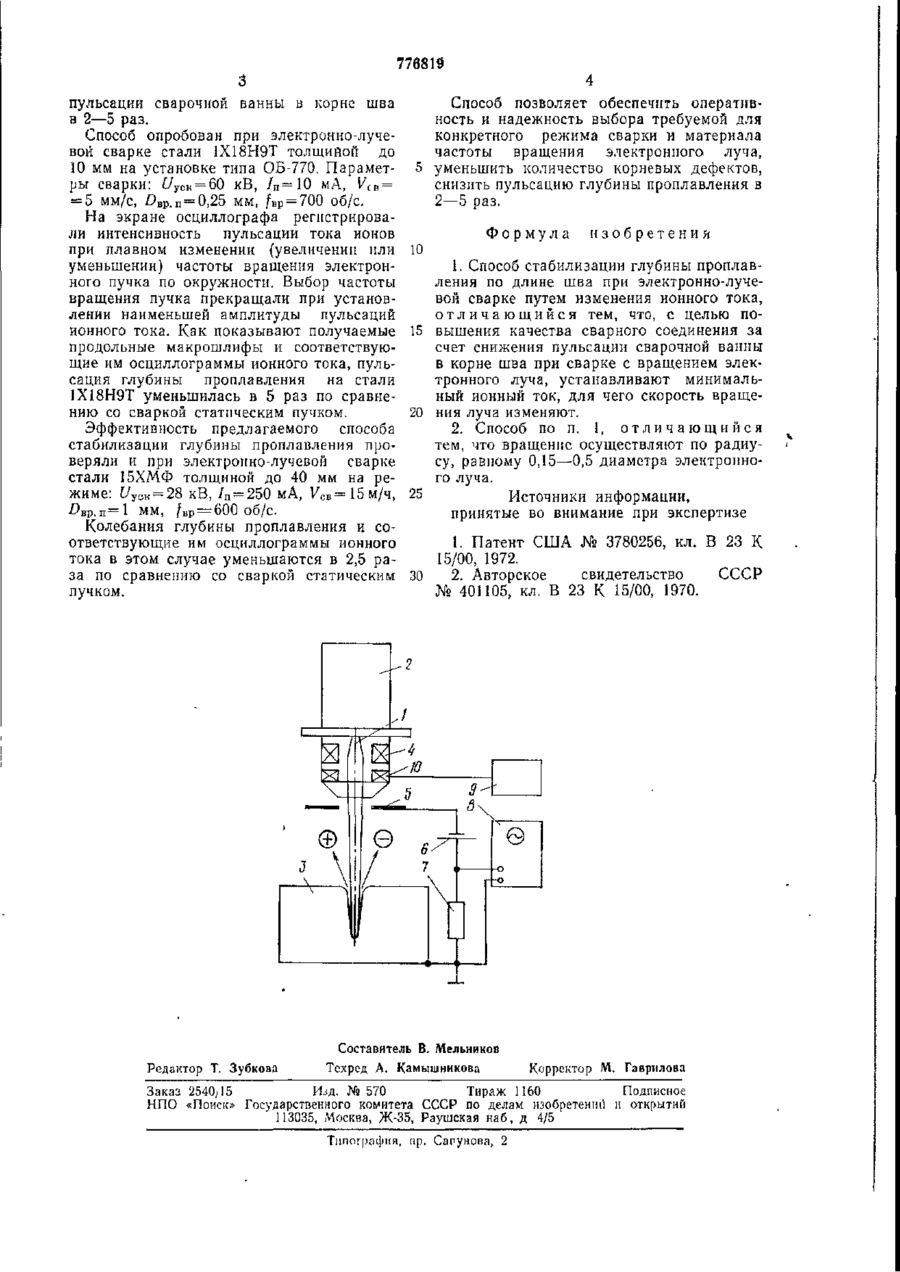

П И С А Н И Е Я Союз Советских Социалистически/ Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 08.02.79 (21) 2751034/25-27 с присоединением заявки № Государственный комитет (23) Приорпет — [51) М Кл.3 В 23 К 15/00 — СССР по делам изобретении и открытий (72) Авторы изобретения (71) Заявитель (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования (53) УДК 621.791.72 (088.8) описания 07.11 80 Л. А. Кравчук и В. М. Несгеренков Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. Е. О. Патона (54) СПОСОБ СТАБИЛИЗАЦИИ ГЛУБИНЫ ПРОПЛАВЛЕННЯ 1 Изобретение относится к электронно-луПредлагаемый способ поясняется чертечевой сварке, в частности, к способам стажом. билизации глубины проплавлення. Электронный луч 1, формируемый сваИзвестен способ стабилизации глубины рочной пушкой 2, фокусируют на изделие проплавлення, заключающийся в регистра- 5 3 с помощью электромагнитной линзы 4. ции интенсивности рентгеновского излучеИонный ток плазмы, для выделения котония или плазмы, в зависимости от величирого на коллектор 5 подают отрицательный ны которой регулируют импульсный режим потенциал от источника 6, создает на реработы электронного луча [1]. зисторе нагрузки 7 падение напряжения, Недостатком данного способа является Ю регистрируемое осциллографом 8. Вращевозможность использования его только при ние электронного луча по окружности осусварке тонколистовых конструкций ществляют с помощью прибора 9, позволяющего изменять частоту и амплитуду тоНаиболее близким техническим решеника в отклоняющей системе 10 электронной ем к предлагаемому является способ стабилизации глубины проплавлення по длине 15 пушки по радиусу, равному 0,15—0,5 диашва при электронно-лучевой сварке путем метра электронного луча изменения ионного тока [2] Однако этот способ не позволяет полуГлубина и ширина получаемых швов при чить качественное сварное соединение изэтом мало отличается от аналогичных паза пульсации сварочной ванны в корне 20 раметров при электронно-лучевой сварке шва. статическим лучом. Дальнейшее увеличеЦель изобретения — повышение качестние радиуса вращения приводит к снижева сварного соединения за счет снижения нию глубины проплавлення и увеличению пульсации сварочной ванны в корне шва ширины шва 25 Способ о"беспечпвает повышение качестПоставленная цель достигается тем, что ва сварного соединения за счет уменьшепри сварке с вращением электронного луча ния неравномерности плавления и испареустанавливают минимальный ионный ток, ния материала в пародинамическом канадля чего скорость вращения луча измеле, что приводит к стабилизации гидродиняют. 30 намики ванны и снижению интенсивности 776819 пульсации сварочной ванны в корне шва в 2—5 раз. Способ опробован при электронно-лучевой сварке стали 1Х18Н9Т толщиной до Ї0 мм на установке типа ОБ-770. Параметры сварки: £/уСк = 60 кВ, / д = 10 мА, У(В = = 5 мм/с, 1>вр.п = 0,25 мм, fEp = 700 об/с. На экране осциллографа регистрировали интенсивность пульсации тока ионов при плавном изменении {увеличении или уменьшении) частоты вращения электронного пучка по окружности. Выбор частоты вращения пучка прекращали при установлении наименьшей амплитуды пульсаций ионного тока. Как показывают получаемые продольные макрошлифы и соответствующие им осциллограммы ионного тока, пульсация глубины проплавления на стали 1Х18Н9Т уменьшилась в 5 раз по сравнению со сваркой статическим пучком. Эффективность предлагаемого способа стабилизации глубины проплавления проверяли и при электронно-лучевой сварке стали 15ХМФ толщиной до 40 мм на режиме: £/уОИ = 28 кВ, /п = 250 мА, 7 с в =15м/ч, £вр.п=1 ММ, / нр = 600 Об/С Колебания глубины проплавления и соответствующие им осциллограммы ионного тока в этом случае уменьшаются в 2,5 раза по сравнению со сваркой статическим пучком. Способ позволяет обеспечить оперативность и надежность выбора требуемой для конкретного режима сварки и материала частоты вращения электронного луча, уменьшить количество корневых дефектов, снизить пульсацию глубины проплавления в 2—5 раз. Формула изобретения 10 1. Способ стабилизации глубины проплавления по длине шва при электронно-лучевой сварке путем изменения ионного тока, о т л и ч а ю щ и й с я тем, что, с целью по15 вышения качества сварного соединения за счет снижения пульсации сварочной ванны в корне шва при сварке с вращением электронного луча, устанавливают минимальный ионный ток, для чего скорость враще20 ния луча изменяют. 2. Способ по п. 3, о т л и ч а ю щ и й с я тем, что вращение осуществляют по радиусу, равному 0,15—0,5 диаметра электронного луча. 25 Источники информации, принятые во внимание при экспертизе 1. Патент США № 3780256, кл. В 23 К 15/00, 1972. 30 2. Авторское свидетельство СССР № 401105, кл. В 23 К 15/00, 1970. Составитель В. Мельников Редактор Т. Зубкова Техред А. Камышникова Корректор М. Гаврилова Заказ 2540/15 Изд. № 5 7 0 Тираж 1160 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретении и открытий 113035, Москва, Ж-35, Раушская наб, д 4/5 Типография, пр. Сапунова, 2
