Спосіб нарізання різі у витих заготовках і пристрій для його реалізації

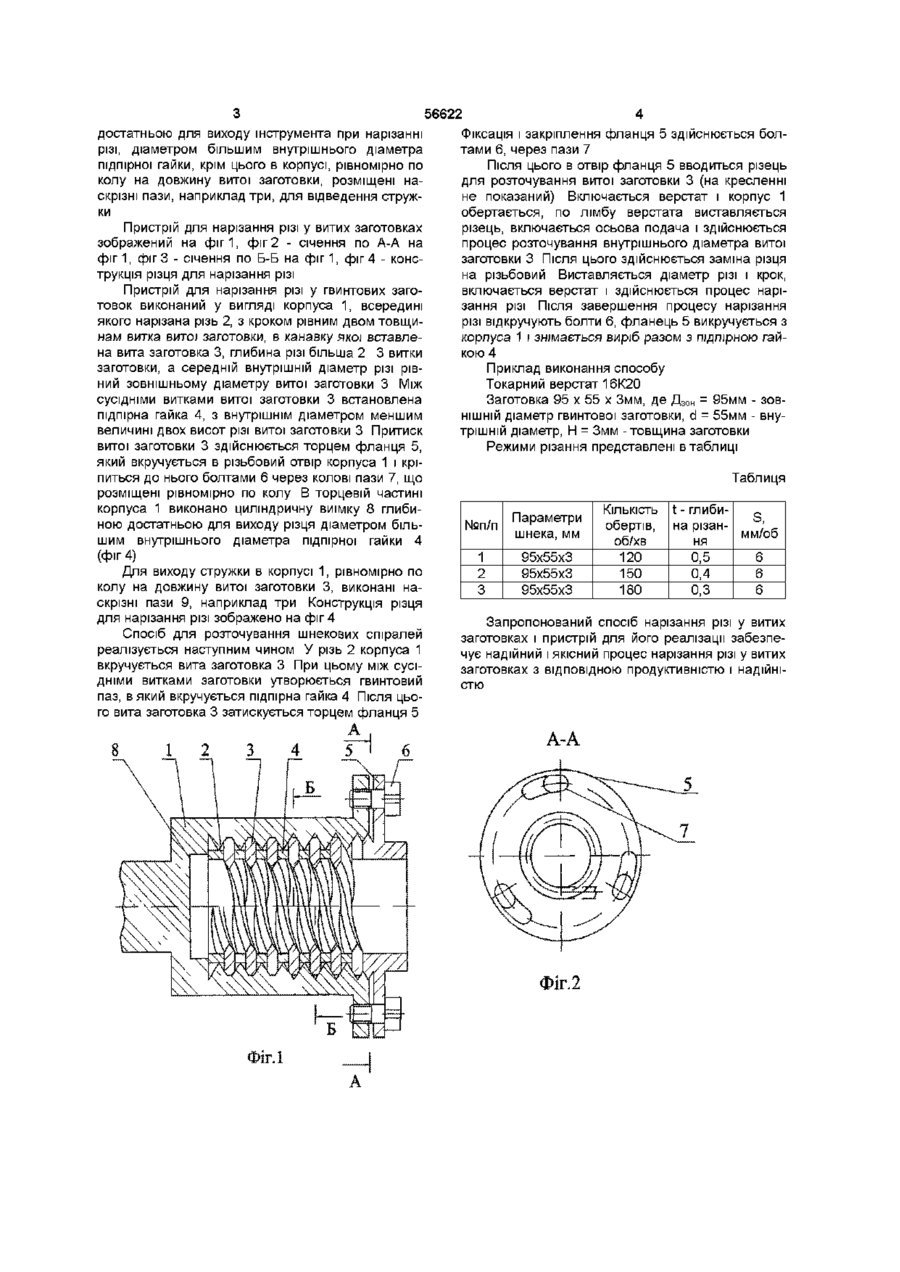

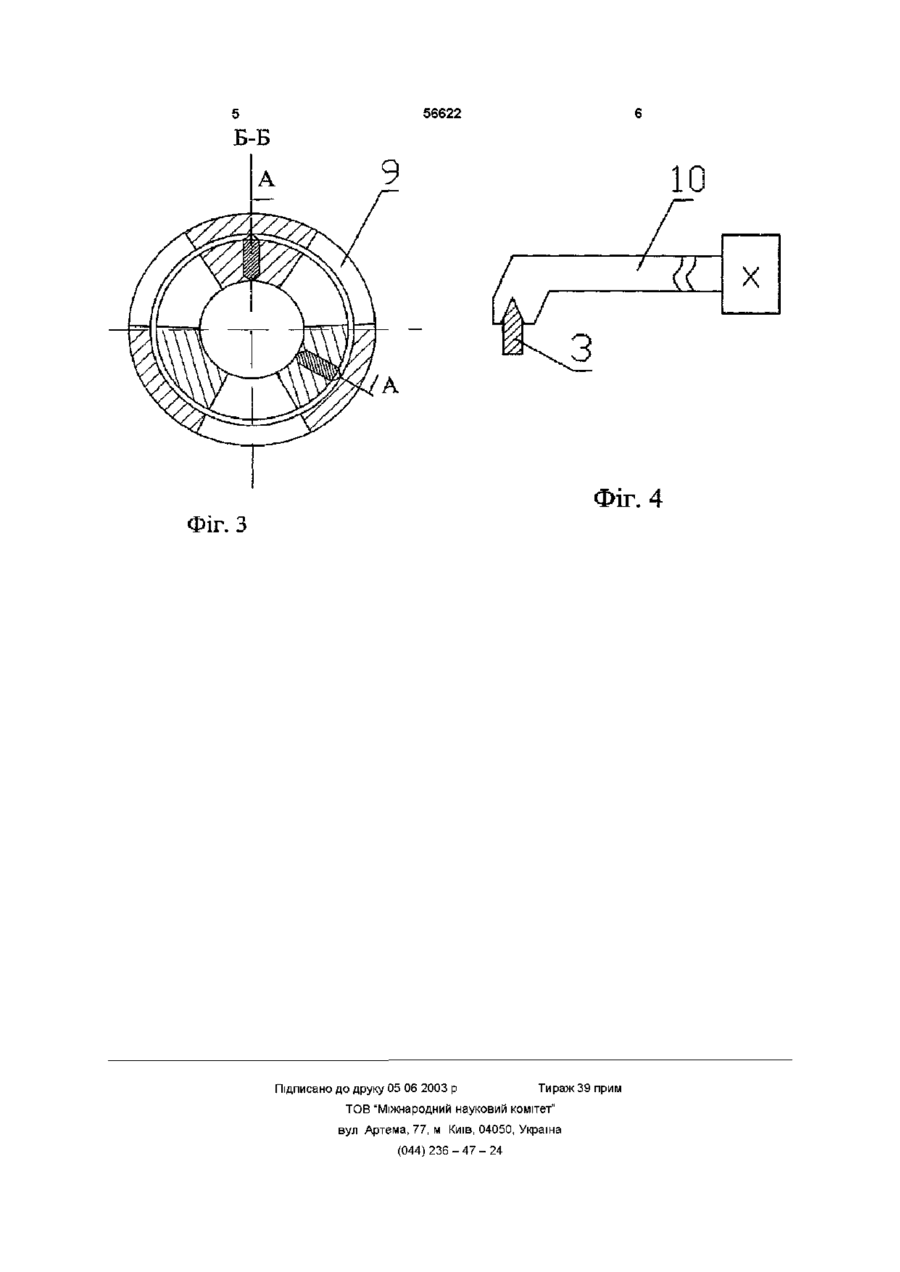

1 Спосіб нарізання різі у витих заготовках, який здійснюється обертовим переміщенням заготовки і ВІДПОВІДНИМ рухом різця паралельно осі заготовки, який відрізняється тим, що проточену по зовнішньому діаметру виту заготовку встановлюють в канавку різі внутрішнього отвору корпуса, а між витками витої заготовки встановлюють підпірну гайку з внутрішнім діаметром меншим двох висот різі, здійснюють притиск витої заготовки торцем фланця, причому крок переміщення різця в напрямку осьової подачі дорівнює двом крокам різі, після цього здійснюють розточування витої заготовки по внутрішньому діаметру і нарізання різі різцем, який має внутрішній профіль, аналогічний профілю різі 2 Пристрій для нарізання різі у витих заготовках, який виконаний у вигляді корпуса, у внутрішній отвір якого встановлена заготовка і підтиснута фланцем, що жорстко закріплений до корпуса, який відрізняється тим, що у внутрішньому отворі корпуса нарізана різь з кроком, що дорівнює двом товщинам витка витої заготовки глибиною, більшою на 2 3 витки довжини витої заготовки, а середній внутрішній діаметр різі дорівнює зовнішньому діаметру витої заготовки, закріпленої через кругові пази болтами, а в торцевій частині корпуса виконано циліндричну виїмку глибиною, достатньою для виходу інструмента при нарізанні різі, діаметром, більшим внутрішнього діаметра підпірної гайки, крім цього в корпусі, рівномірно по колу на довжину витої заготовки, розміщені наскрізні пази, наприклад три, для відведення стружки Винахід відноситься до металообробки і може бути використаний для нарізання різі у гвинтових нежорстких поверхнях Відомий спосіб обробки ЗОВНІШНІХ преривистих поверхонь, який здійснюється обертовим переміщенням заготовки і відносним рухом різця паралельно осі заготовки (Егоров М Е Технология машиностроения М Высшая школа, 1965, с 448) Недоліком даного способу є те, що він не може бути використаний для обробки нежорстких деталей Відомий пристрій для розточування шнекових спіралей, який виконаний у вигляді корпуса у внутрішній отвір якого встановлена заготовка і підтиснута фланцем, що жорстко закріплений до корпуса (Терменова ТФ и др Основы конструирования приспособлений М , 1980, рис 51) Недоліком даного пристрою є те, що він не може бути використаний для нарізання різі в нежорстких деталях В основу винаходу поставлена задача розширення технологічних можливостей способу і пристрою для нарізання різі в нежорстких деталях по внутрішньому діаметру Поставлена мета досягається способом нарізання різі у витих заготовках, який здійснюється обертовим переміщенням заготовки і відносним рухом різця паралельно осі заготовки, причому проточену по зовнішньому діаметру виту заготовку встановлюють в канавку різі внутрішнього отвору корпуса, а між витками витої заготовки встановлюють підпірну гайку з внутрішнім діаметром меншим двох висот різі, здійснюють притиск витої заготовки торцем фланця, причому крок переміщення різця в напрямку осьової подачі рівний двом крокам різі, та пристроєм, який виконаний у вигляді корпуса у внутрішній отвір якого встановлена заготовка і підтиснута фланцем, що жорстко закріплений до корпуса, причому у внутрішньому отворі корпуса нарізана різь з кроком рівним двом товщинам витка витої заготовки глибиною більшою на 2 3 витки довжини витої заготовки, а середній внутрішній діаметр різі рівний зовнішньому діаметру витої заготовки, закріплений через кругові пази болтами, а в торцевій частині корпуса виконано циліндричну виїмку глибиною (О (О ю 56622 достатньою для виходу інструмента при нарізанні різі, діаметром більшим внутрішнього діаметра підпірної гайки, крім цього в корпусі, рівномірно по колу на довжину витої заготовки, розміщені наскрізні пази, наприклад три, для відведення стружки Пристрій для нарізання різі у витих заготовках зображений на ф і г 1 , фіг 2 - січення по А-А на фіг 1, фіг 3 - січення по Б-Б на фіг 1, фіг 4 - конструкція різця для нарізання різі Пристрій для нарізання різі у гвинтових заготовок виконаний у вигляді корпуса 1, всередині якого нарізана різь 2, з кроком рівним двом товщинам витка витої заготовки, в канавку якої вставлена вита заготовка 3, глибина різі більша 2 3 витки заготовки, а середній внутрішній діаметр різі рівний зовнішньому діаметру витої заготовки 3 Між сусідніми витками витої заготовки 3 встановлена підпірна гайка 4, з внутрішнім діаметром меншим величині двох висот різі витої заготовки 3 Притиск витої заготовки 3 здійснюється торцем фланця 5, який вкручується в різьбовий отвір корпуса 1 і кріпиться до нього болтами 6 через колові пази 7, що розміщені рівномірно по колу В торцевій частині корпуса 1 виконано циліндричну виїмку 8 глибиною достатньою для виходу різця діаметром більшим внутрішнього діаметра підпірної гайки 4 (фіг 4) Для виходу стружки в корпусі 1, рівномірно по колу на довжину витої заготовки 3, виконані наскрізні пази 9, наприклад три Конструкція різця для нарізання різі зображено на фіг 4 Спосіб для розточування шнекових спіралей реалізується наступним чином У різь 2 корпуса 1 вкручується вита заготовка 3 При цьому між сусідніми витками заготовки утворюється гвинтовий паз, в який вкручується підпірна гайка 4 Після цього вита заготовка 3 затискується торцем фланця 5 8 1 2 3 4 А 5! Фіксація і закріплення фланця 5 здійснюється болтами 6, через пази 7 Після ЦЬОГО В отвір фланця 5 вводиться різець для розточування витої заготовки 3 (на кресленні не показаний) Включається верстат і корпус 1 обертається, по лімбу верстата виставляється різець, включається осьова подача і здійснюється процес розточування внутрішнього діаметра витої заготовки 3 Після цього здійснюється заміна різця на різьбовий Виставляється діаметр різі і крок, включається верстат і здійснюється процес нарізання різі Після завершення процесу нарізання різі відкручують болти 6, фланець 5 викручується з корпуса 1 і знімається виріб разом з підпірною гайкою 4 Приклад виконання способу Токарний верстат 16К20 Заготовка 95 х 55 х Змм, де Д з о н - 95мм - ЗОВНІШНІЙ діаметр гвинтової заготовки, d = 55мм - внутрішній діаметр, Н = Змм - товщина заготовки Режими різання представлені в таблиці Таблиця №п/п Параметри шнека, мм 1 2 3 95x55x3 95x55x3 95x55x3 обертів, об/хв 120 150 180 t - глибина різання 0,5 0,4 0,3 S, мм/об 6 6 6 Запропонований спосіб нарізання різі у витих заготовках і пристрій для його реалізації забезпечує надійний і якісний процес нарізання різі у витих заготовках з ВІДПОВІДНОЮ продуктивністю і надійністю А-А Фїг.2 ФЇГ.1 КІЛЬКІСТЬ 56622 9 А Фіг. 4 Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
