Спосіб свердління отворів на певну глибину і пристрій для його реалізації

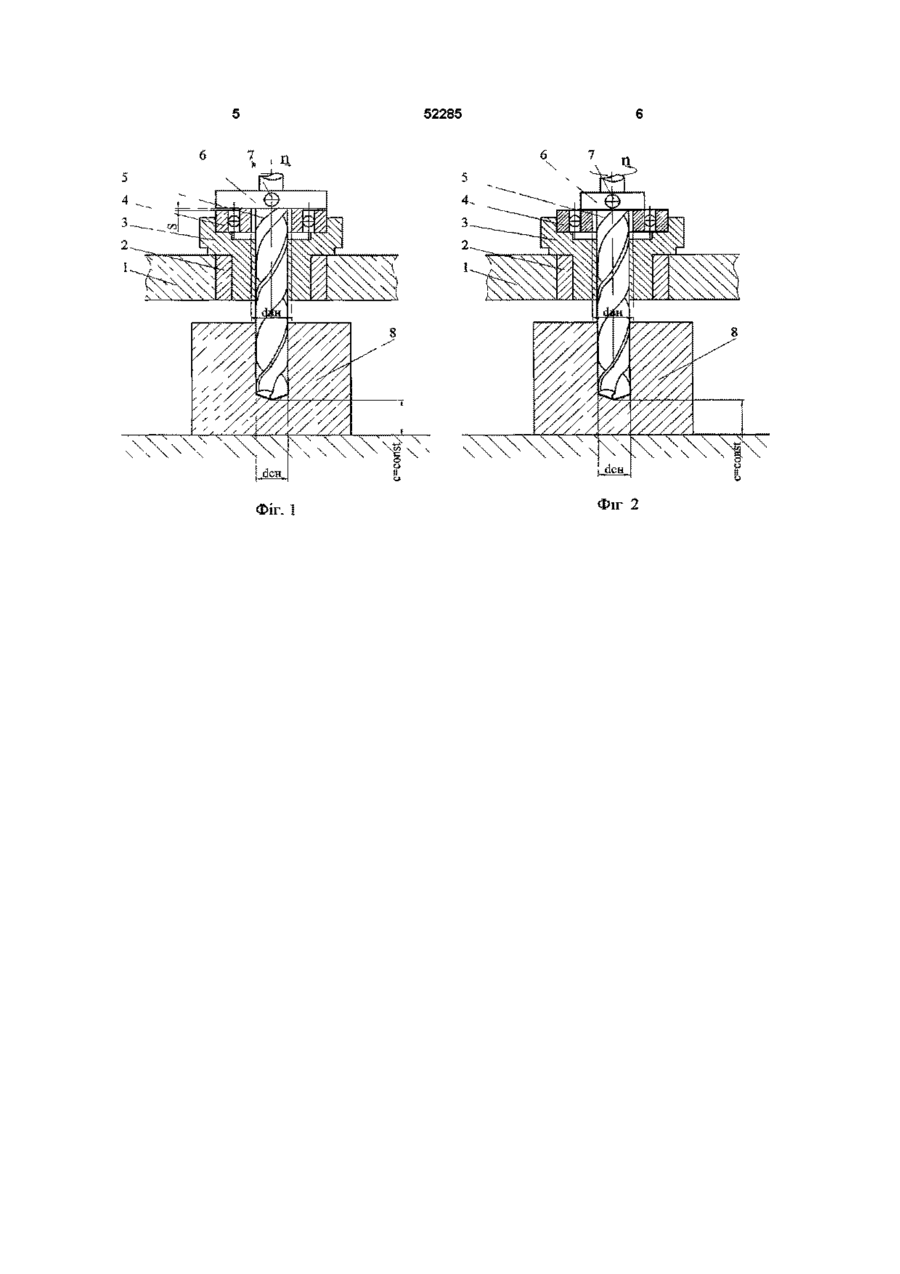

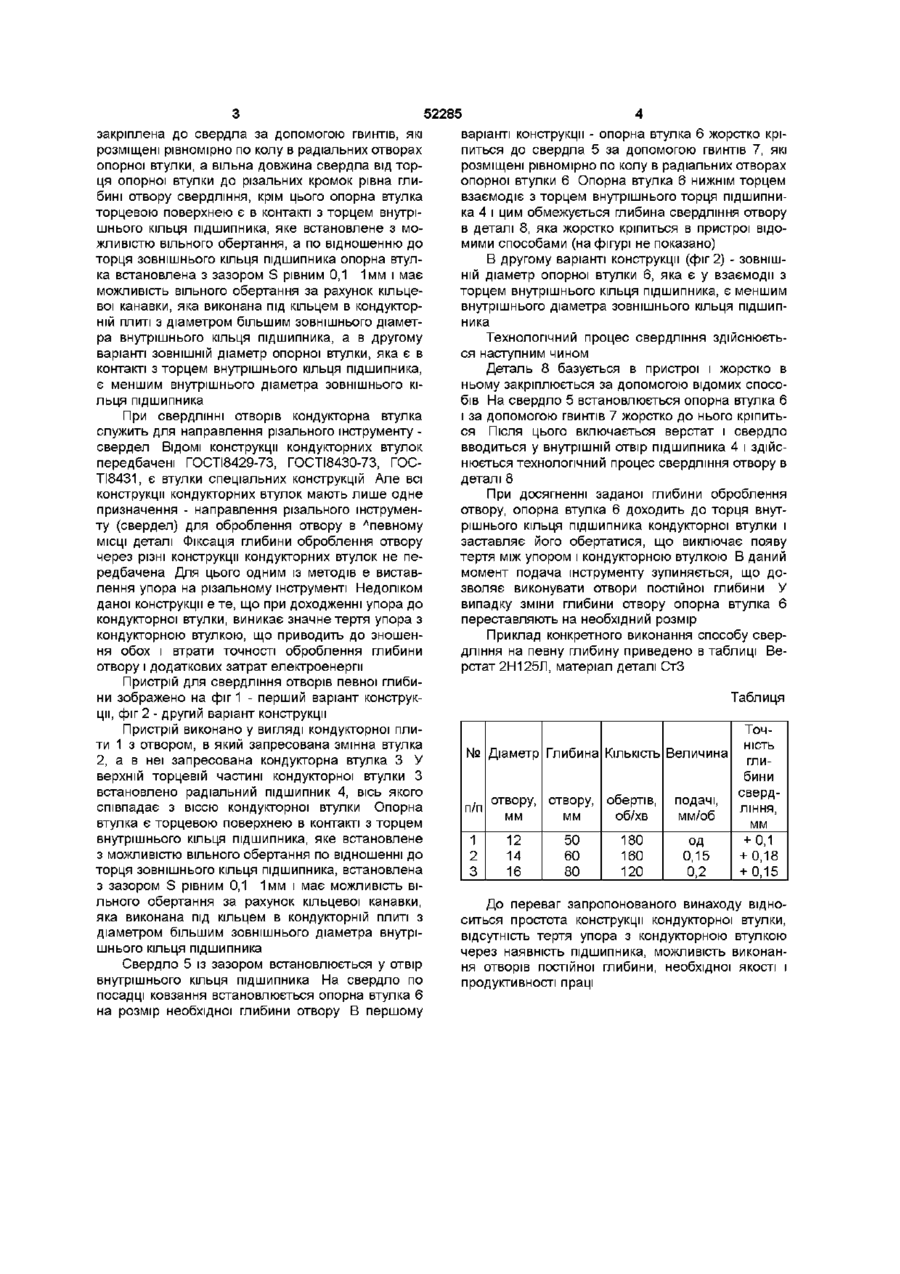

1 Спосіб свердління отворів на певну глибину, який здійснюється свердлом, яке вільно обертається і має рух подачі, який відрізняється тим, що свердло із зазором входить у внутрішній отвір радіального підшипника, а регулювання глибини свердління здійснюється опорною втулкою, яка жорстко кріпиться до свердла на необхідній віддалі від кінця свердла 2 Пристрій для свердління отворів на певну глибину, який виконаний у вигляді кондукторної плити 3 отвором, в який запресована змінна втулка, в яку запресована кондукторна втулка, у верхній торце вій частині якої встановлено радіальний підшипник, вісь якого співпадає з віссю кондукторної втулки, який відрізняється тим, що на свердло встановлена опорна втулка, яка жорстко закріплена до свердла за допомогою гвинтів, які розміщені рівномірно по колу в радіальних отворах опорної втулки, а вільна довжина свердла від торця опорної втулки до різальних кромок рівна глибині отвору свердління, крім цього ЗОВНІШНІЙ діаметр опорної втулки, яка є в контакті з торцем внутрішнього кільця підшипника, є меншим внутрішнього діаметра зовнішнього кільця підшипника, опорна втулка торцевою поверхнею є в контакті з торцем внутрішнього кільця підшипника, яке встановлене з можливістю вільного обертання, а по відношенню до торця зовнішнього кільця підшипника опорна втулка встановлена з зазором S, рівним 0,1 1 мм, і має можливість вільного обертання за рахунок кільцевої канавки, яка виконана під кільцем в кондукторній плиті з діаметром, більшим зовнішнього діаметра внутрішнього кільця підшипника Винахід відноситься до галузі машинобудування і може мати широке використання, як при виготовленні та і при ремонті деталей машин в свердлильних кондукторах металорізальних верстатів Відомий спосіб свердління отворів на повну глибину в нерухомо закріпленій деталі, який здійснюється свердлом, яке вільно обертається і має рух подачі (Справочник технолога машиностроителя, Т 1, под ред А Г Косиловой, рис 166) Основний недолік даного способу - те що він не забезпечує точності свердління отворів по глибині і регулювання глибини свердління на певну довжину Відомий пристрій для свердління отворів на певну довжину, який виконаний у вигляді кондукторної плити з отвором, у верхній торцевій частині якої встановлено радіальний підшипник, вісь якого співпадає з віссю кондукторної плити (Патент України №43226А "Кондукторна плита свердлильного пристрою", Бюл №10, 2001 р ) Основний недолік даного пристрою - є те, що він не забезпечує точності свердління отворів по глибині і регулювання глибини свердління на певну довжину В основу винаходу поставлене завдання забезпечення точності свердління отворів по глибині з можливістю и регулювання, що забезпечить підвищену якість і продуктивність свердлильних операцій, шляхом виконання способу свердління отворів на певну глибину, який здійснюється свердлом, яке вільно обертається і має рух подачі, причому свердло із зазором входить у внутрішній отвір радіального підшипника, а регулювання глибини свердління здійснюється опорною втулкою, яка жорстко кріпиться до свердла на необхідній віддалі від кінця свердла, і пристроєм для реалізації способу, який виконаний у вигляді кондукторної плити з отвором, в який запресована змінна втулка, в яку запресована кондукторна втулка, у верхній торцевій частині якої встановлено радіальний підшипник, вісь якого співпадає з віссю кондукторної втулки, який відрізняється тим, що на свердло встановлена опорна втулка, яка жорстко ю 00 ю 52285 закріплена до свердла за допомогою гвинтів, які розміщені рівномірно по колу в радіальних отворах опорної втулки, а вільна довжина свердла від торця опорної втулки до різальних кромок рівна глибині отвору свердління, крім цього опорна втулка торцевою поверхнею є в контакті з торцем внутрішнього кільця підшипника, яке встановлене з можливістю вільного обертання, а по відношенню до торця зовнішнього кільця підшипника опорна втулка встановлена з зазором S рівним 0,1 1мм і має можливість вільного обертання за рахунок кільцевої канавки, яка виконана під кільцем в кондукторній плиті з діаметром більшим зовнішнього діаметра внутрішнього кільця підшипника, а в другому варіанті ЗОВНІШНІЙ діаметр опорної втулки, яка є в контакті з торцем внутрішнього кільця підшипника, є меншим внутрішнього діаметра зовнішнього кільця підшипника При свердлінні отворів кондукторна втулка служить для направлення різального інструменту свердел ВІДОМІ конструкції кондукторних втулок передбачені ГОСТІ8429-73, ГОСТІ8430-73, ГОСТІ8431, є втулки спеціальних конструкцій Але всі конструкції кондукторних втулок мають лише одне призначення - направлення різального інструменту (свердел) для оброблення отвору в лпевному МІСЦІ деталі Фіксація глибини оброблення отвору через різні конструкції кондукторних втулок не передбачена Для цього одним із методів є виставлення упора на різальному інструменті Недоліком даної конструкції є те, що при доходженні упора до кондукторної втулки, виникає значне тертя упора з кондукторною втулкою, що приводить до зношення обох і втрати точності оброблення глибини отвору і додаткових затрат електроенергії Пристрій для свердління отворів певної глибини зображено на фіг 1 - перший варіант конструкції, фіг 2 - другий варіант конструкції Пристрій виконано у вигляді кондукторної плити 1 з отвором, в який запресована змінна втулка 2, а в неї запресована кондукторна втулка З У верхній торцевій частині кондукторної втулки З встановлено радіальний підшипник 4, вісь якого співпадає з віссю кондукторної втулки Опорна втулка є торцевою поверхнею в контакті з торцем внутрішнього кільця підшипника, яке встановлене з можливістю вільного обертання по відношенні до торця зовнішнього кільця підшипника, встановлена з зазором S рівним 0,1 1мм і має можливість вільного обертання за рахунок кільцевої канавки, яка виконана під кільцем в кондукторній плиті з діаметром більшим зовнішнього діаметра внутрішнього кільця підшипника Свердло 5 із зазором встановлюється у отвір внутрішнього кільця підшипника На свердло по посадці ковзання встановлюється опорна втулка 6 на розмір необхідної глибини отвору В першому варіанті конструкції - опорна втулка 6 жорстко кріпиться до свердла 5 за допомогою гвинтів 7, які розміщені рівномірно по колу в радіальних отворах опорної втулки 6 Опорна втулка 6 нижнім торцем взаємодіє з торцем внутрішнього торця підшипника 4 і цим обмежується глибина свердління отвору в деталі 8, яка жорстко кріпиться в пристрої відомими способами (на фігурі не показано) В другому варіанті конструкції (фіг 2) - ЗОВНІШНІЙ діаметр опорної втулки 6, яка є у взаємодії з торцем внутрішнього кільця підшипника, є меншим внутрішнього діаметра зовнішнього кільця підшипника Технологічний процес свердління здійснюється наступним чином Деталь 8 базується в пристрої і жорстко в ньому закріплюється за допомогою відомих способів На свердло 5 встановлюється опорна втулка 6 і за допомогою гвинтів 7 жорстко до нього кріпиться Після цього включається верстат і свердло вводиться у внутрішній отвір підшипника 4 і здійснюється технологічний процес свердління отвору в деталі 8 При досягненні заданої глибини оброблення отвору, опорна втулка 6 доходить до торця внутрішнього кільця підшипника кондукторної втулки і заставляє його обертатися, що виключає появу тертя між упором і кондукторною втулкою В даний момент подача інструменту зупиняється, що дозволяє виконувати отвори постійної глибини У випадку зміни глибини отвору опорна втулка 6 переставляють на необхідний розмір Приклад конкретного виконання способу свердління на певну глибину приведено в таблиці Верстат 2H125J1, матеріал деталі СтЗ Таблиця Точність № Діаметр Глибина Кількість Величина глибини свердотвору, отвору, обертів, подачі, ління, п/п мм мм об/хв мм/об мм 1 12 50 180 + 0,1 од 2 14 60 160 + 0,18 0,15 3 16 80 120 0,2 + 0,15 До переваг запропонованого винаходу відноситься простота конструкції кондукторної втулки, відсутність тертя упора з кондукторною втулкою через наявність підшипника, можливість виконання отворів постійної глибини, необхідної якості і продуктивності праці 52285 Фіг 2
