Пристрій для визначення середнього рівня шуму за його відліками

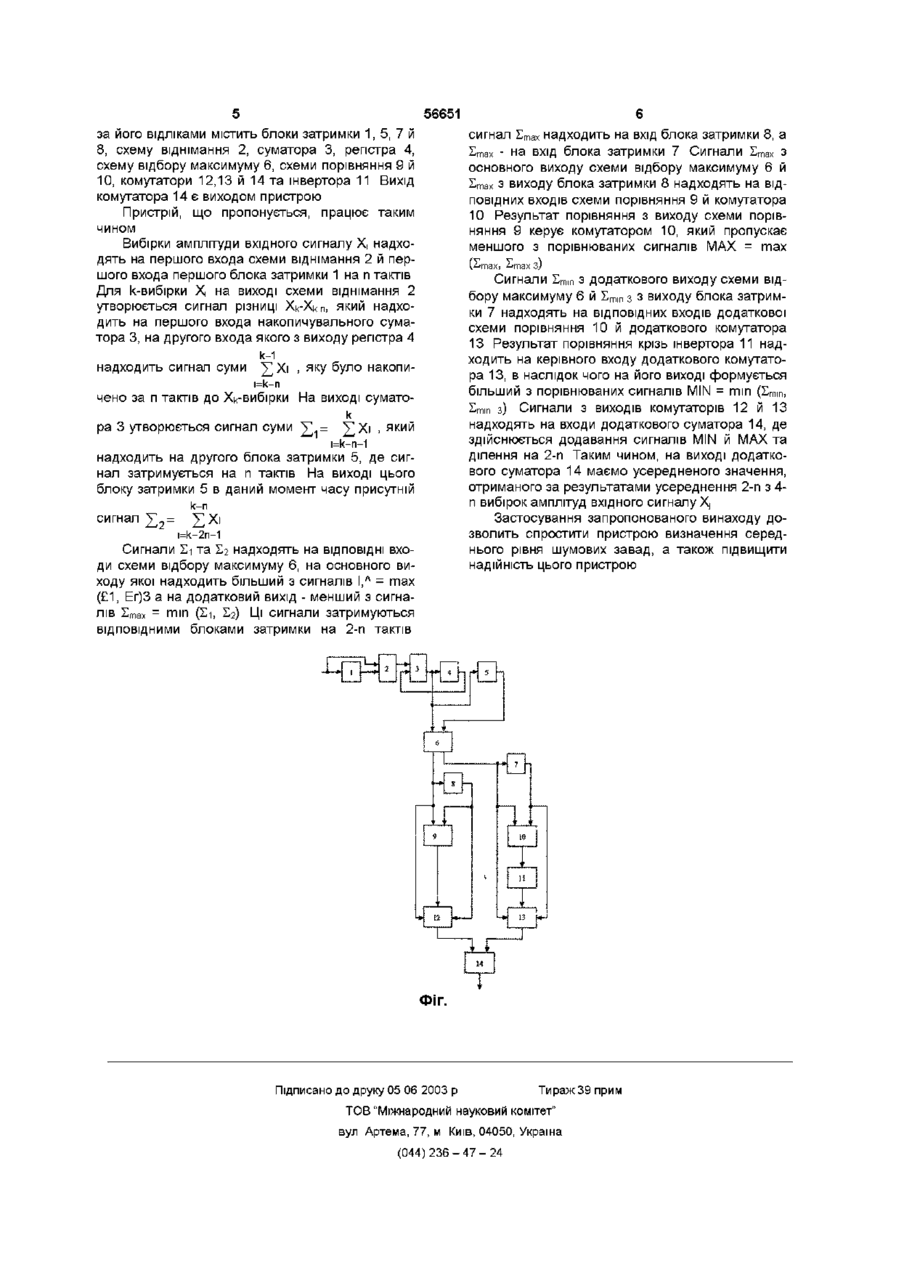

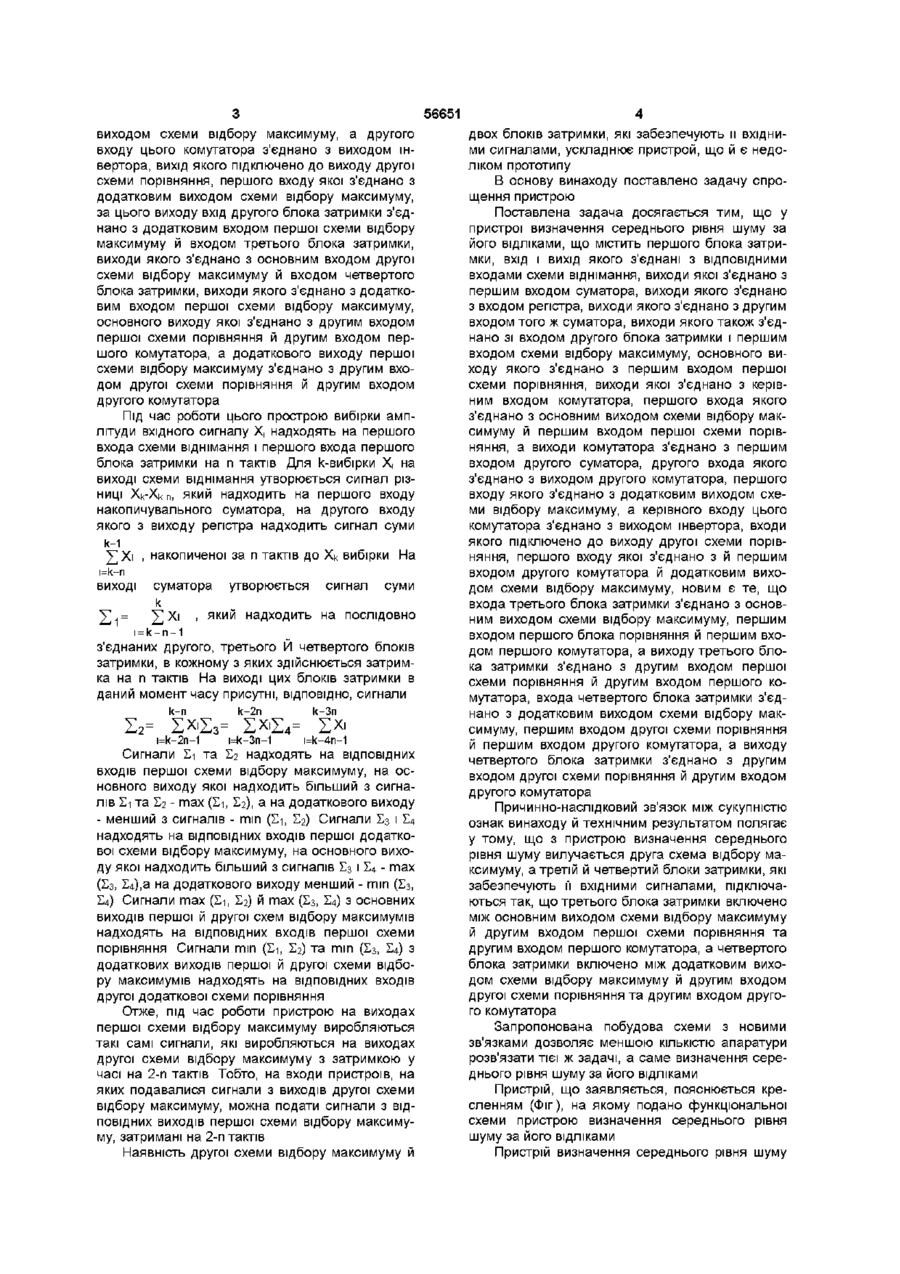

Пристрій для визначення середнього рівня шуму за його відліками, що містить перший блок затримки, вхід і вихід якого з'єднані з ВІДПОВІДНИМИ входами схеми віднімання, вихід якої з'єднаний з першим входом суматора, вихід якого з'єднаний з входом регістра, вихід якого з'єднаний з другим входом того ж суматора, вихід якого також з'єднаний зі входом другого блока затримки і першим входом схеми відбору максимуму, основний вихід якого з'єднаний з першим входом першої схеми порівняння, вихід якої з'єднаний з керівним входом комутатора, перший вхід якого з'єднаний з основним виходом схеми відбору максимуму і першим входом першої схеми порівняння, а вихід Винахід належить до галузі радіолокації, зокрема до пристроїв автоматичного виявлення, і може бути використаний у пристроях стабілізації рівня хибних тривог Відомий пристрій визначення середнього рівня шумів [АС № 116887, 1978] Недоліком даного пристрою є те, що в оцінку рівня шуму входять сигнали від цілей у першому періоді обробки, а також сигнали від несинхронних імпульсних завад Також відомий пристрій [А С № 117909, 1978], що містить блоки затримки, вхід й вихід якого з'єднано з ВІДПОВІДНИМИ входами схеми віднімання, вихід схеми віднімання з'єднано з першим входом суматора, вихід якого з'єднано з входом регістра, входом додаткового блока затримки й першим входом системи відбору максимуму, за чого вихід регістра з'єднано з другим входом суматора, а виходи додаткового блока затримки - з другим входом схеми відбору максимуму комутатора з єднаний з першим входом другого суматора, другий вхід якого з'єднаний з виходом другого комутатора, перший вхід якого з'єднаний з додатковим виходом схеми відбору максимуму, а керівний вхід цього комутатора з'єднаний з виходом інвертора, вхід якого підключений до виходу другої схеми порівняння, перший вхід якої з'єднаний з першим входом другого комутатора й додатковим виходом схеми відбору максимуму, який відрізняється тим, що вхід третього блока затримки з'єднаний з основним виходом схеми відбору максимуму, першим входом першого блока порівняння і першим входом першого комутатора, а вихід третього блока затримки з'єднаний з другим входом першої схеми порівняння і другим входом першого комутатора, вхід четвертого блока затримки з'єднаний з додатковим виходом схеми відбору максимуму, першим входом другої схеми порівняння й першим входом другого комутатора, а вихід четвертого блока затримки з'єднаний з другим входом другої схеми порівняння і другим входом другого комутатора Недоліком цього пристрою є вплив сигналів від цілей і несинхронних імпульсних завад на середнього рівня шумових завад, який обчислюється у пристрої Найближчим за технічною сутністю і результатом є пристрій [АС № 206574, 1983], що містить першого блока затримки, вхід й вихід якого з'єднано з ВІДПОВІДНИМИ входами схеми віднімання, вихід якої з'єднано з першим входом суматора, вихід якого з'єднано з входом регістра, вихід якого з'єднано з другим входом суматора, вихід якого також з'єднано зі входом другого блока затримки і першим входом першої схеми відбору максимуму, основного виходу якого з'єднано з першим входом першої схеми порівняння, вихід якої з'єднано з першим входом комутатора, другого входу якого з'єднано з основним виходом схеми відбору максимуму, а вихід комутатора з'єднано з першим входом суматора, другого входа якого з'єднано з виходом другого комутатора, першого входа якого з'єднано з додатковим ю (О (О ю 56651 виходом схеми відбору максимуму, а другого входу цього комутатора з'єднано з виходом інвертора, вихід якого підключено до виходу другої схеми порівняння, першого входу якої з'єднано з додатковим виходом схеми відбору максимуму, за цього виходу вхід другого блока затримки з'єднано з додатковим входом першої схеми відбору максимуму й входом третього блока затримки, виходи якого з'єднано з основним входом другої схеми відбору максимуму й входом четвертого блока затримки, виходи якого з'єднано з додатковим входом першої схеми відбору максимуму, основного виходу якої з'єднано з другим входом першої схеми порівняння й другим входом першого комутатора, а додаткового виходу першої схеми відбору максимуму з'єднано з другим входом другої схеми порівняння й другим входом другого комутатора Під час роботи цього прострою вибірки амплітуди вхідного сигналу X, надходять на першого входа схеми віднімання і першого входа першого блока затримки на п тактів Для k-вибірки Х, на виході схеми віднімання утворюється сигнал різниці Xk-Xk n, який надходить на першого входу накопичувального суматора, на другого входу якого з виходу регістра надходить сигнал суми к-1 ^ Хі , накопиченої за п тактів до Хк вибірки На i=k-n виході суматора утворюється сигнал суми k ^\= ^ X' _ який надходить на послідовно i = k-n-i з'єднаних другого, третього Й четвертого блоків затримки, в кожному з яких здійснюється затримка на п тактів На виході цих блоків затримки в даний момент часу присутні, ВІДПОВІДНО, сигнали k-n k-2n k-3n i=k-2n-1 i=k-3n-1 i=k-4n-1 Сигнали Si та S2 надходять на ВІДПОВІДНИХ ВХОДІВ першої схеми відбору максимуму, на основного виходу якої надходить більший з сигналів Si та 1,2 - max (Si, S2), а на додаткового виходу - менший з сигналів - mm (Si, S2) Сигнали Ез і S4 надходять на ВІДПОВІДНИХ ВХОДІВ першої додаткової схеми відбору максимуму, на основного виходу якої надходить більший з сигналів Ез і S4 ' т а х (Із, £4),а н а додаткового виходу менший - mm (S3, S4) Сигнали max (Si, S2) й max (S3, S4) з основних виходів першої й другої схем відбору максимумів надходять на ВІДПОВІДНИХ ВХОДІВ першої схеми порівняння Сигнали mm (Si, S2) та mm (S3, S4) з додаткових виходів першої й другої схеми відбору максимумів надходять на ВІДПОВІДНИХ ВХОДІВ другої додаткової схеми порівняння Отже, під час роботи пристрою на виходах першої схеми відбору максимуму виробляються такі самі сигнали, які виробляються на виходах другої схеми відбору максимуму з затримкою у часі на 2-п тактів Тобто, на входи пристроїв, на яких подавалися сигнали з виходів другої схеми відбору максимуму, можна подати сигнали з ВІДПОВІДНИХ ВИХОДІВ першої схеми відбору максимуму, затримані на 2-п тактів Наявність другої схеми відбору максимуму й двох блоків затримки, які забезпечують и вхідними сигналами, ускладнює пристрой, що й є недоліком прототипу В основу винаходу поставлено задачу спрощення пристрою Поставлена задача досягається тим, що у пристрої визначення середнього рівня шуму за його відліками, що містить першого блока затримки, вхід і вихід якого з'єднані з ВІДПОВІДНИМИ входами схеми віднімання, виходи якої з'єднано з першим входом суматора, виходи якого з'єднано з входом регістра, виходи якого з'єднано з другим входом того ж суматора, виходи якого також з'єднано зі входом другого блока затримки і першим входом схеми відбору максимуму, основного виходу якого з'єднано з першим входом першої схеми порівняння, виходи якої з'єднано з керівним входом комутатора, першого входа якого з'єднано з основним виходом схеми відбору максимуму й першим входом першої схеми порівняння, а виходи комутатора з'єднано з першим входом другого суматора, другого входа якого з'єднано з виходом другого комутатора, першого входу якого з'єднано з додатковим виходом схеми відбору максимуму, а керівного входу цього комутатора з'єднано з виходом інвертора, входи якого підключено до виходу другої схеми порівняння, першого входу якої з'єднано з й першим входом другого комутатора й додатковим виходом схеми відбору максимуму, новим є те, що входа третього блока затримки з'єднано з основним виходом схеми відбору максимуму, першим входом першого блока порівняння й першим входом першого комутатора, а виходу третього блока затримки з'єднано з другим входом першої схеми порівняння й другим входом першого комутатора, входа четвертого блока затримки з'єднано з додатковим виходом схеми відбору максимуму, першим входом другої схеми порівняння й першим входом другого комутатора, а виходу четвертого блока затримки з'єднано з другим входом другої схеми порівняння й другим входом другого комутатора Причинно-наслідковий зв'язок між сукупністю ознак винаходу й технічним результатом полягає у тому, що з пристрою визначення середнього рівня шуму вилучається друга схема відбору максимуму, а третій й четвертий блоки затримки, які забезпечують її вхідними сигналами, підключаються так, що третього блока затримки включено між основним виходом схеми відбору максимуму й другим входом першої схеми порівняння та другим входом першого комутатора, а четвертого блока затримки включено між додатковим виходом схеми відбору максимуму й другим входом другої схеми порівняння та другим входом другого комутатора Запропонована побудова схеми з новими зв'язками дозволяє меншою КІЛЬКІСТЮ апаратури розв'язати тієї ж задачі, а саме визначення середнього рівня шуму за його відліками Пристрій, що заявляється, пояснюється кресленням (Фіг), на якому подано функціональної схеми пристрою визначення середнього рівня шуму за його відліками Пристрій визначення середнього рівня шуму 56651 за його відліками містить блоки затримки 1, 5, 7 й 8, схему віднімання 2, суматора 3, регістра 4, схему відбору максимуму 6, схеми порівняння 9 й 10, комутатори 12,13 й 14 та інвертора 11 Вихід комутатора 14 є виходом пристрою Пристрій, що пропонується, працює таким чином Вибірки амплітуди вхідного сигналу X, надходять на першого входа схеми віднімання 2 й першого входа першого блока затримки 1 на п тактів Для к-вибірки X, на виході схеми віднімання 2 утворюється сигнал різниці Xk-Xkn, який надходить на першого входа накопичувального суматора 3, на другого входа якого з виходу регістра 4 к-1 ^ Х і , яку було накопиi=k-n чено за п тактів до Xk-вибірки На виході суматоk pa 3 утворюється сигнал суми ^ \ = 2 ^ і > я к и и i=k-n-i надходить на другого блока затримки 5, де сигнал затримується на п тактів На виході цього блоку затримки 5 в даний момент часу присутній k-n сигнал ^ = ^ Хі i=k-2n-1 Сигнали Si та Ег надходять на ВІДПОВІДНІ ВХОДИ схеми відбору максимуму 6, на основного виходу якої надходить більший з сигналів І,Л = max (£1, Ег)3 а на додатковий вихід - менший з сигналів Smax - mm (Si, S2) Ці сигнали затримуються ВІДПОВІДНИМИ блоками затримки на 2-п тактів надходить сигнал суми сигнал S a надходить на вхід блока затримки 8, а mx Smax - на вхід блока затримки 7 Сигнали Е т а х з основного виходу схеми відбору максимуму 6 й Smax з виходу блока затримки 8 надходять на ВІДПОВІДНИХ ВХОДІВ схеми порівняння 9 й комутатора 10 Результат порівняння з виходу схеми порівняння 9 керує комутатором 10, який пропускає меншого з порівнюваних сигналів МАХ = max (Лтах, ігпах з) Сигнали E m з додаткового виходу схеми відm бору максимуму 6 й E m з з виходу блока затримm ки 7 надходять на ВІДПОВІДНИХ ВХОДІВ додаткової схеми порівняння 10 й додаткового комутатора 13 Результат порівняння крізь інвертора 11 надходить на керівного входу додаткового комутатора 13, в наслідок чого на його виході формується більший з порівнюваних сигналів MIN = mm (Етщ, £тт з) Сигнали з виходів комутаторів 12 й 13 надходять на входи додаткового суматора 14, де здійснюється додавання сигналів MIN й МАХ та ділення на 2-п Таким чином, на виході додаткового суматора 14 маємо усередненого значення, отриманого за результатами усереднення 2-п з 4п вибірок амплітуд вхідного сигналу X, Застосування запропонованого винаходу дозволить спростити пристрою визначення середнього рівня шумових завад, а також підвищити надійність цього пристрою ФІГ. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
