Змішувач-гомогенізатор

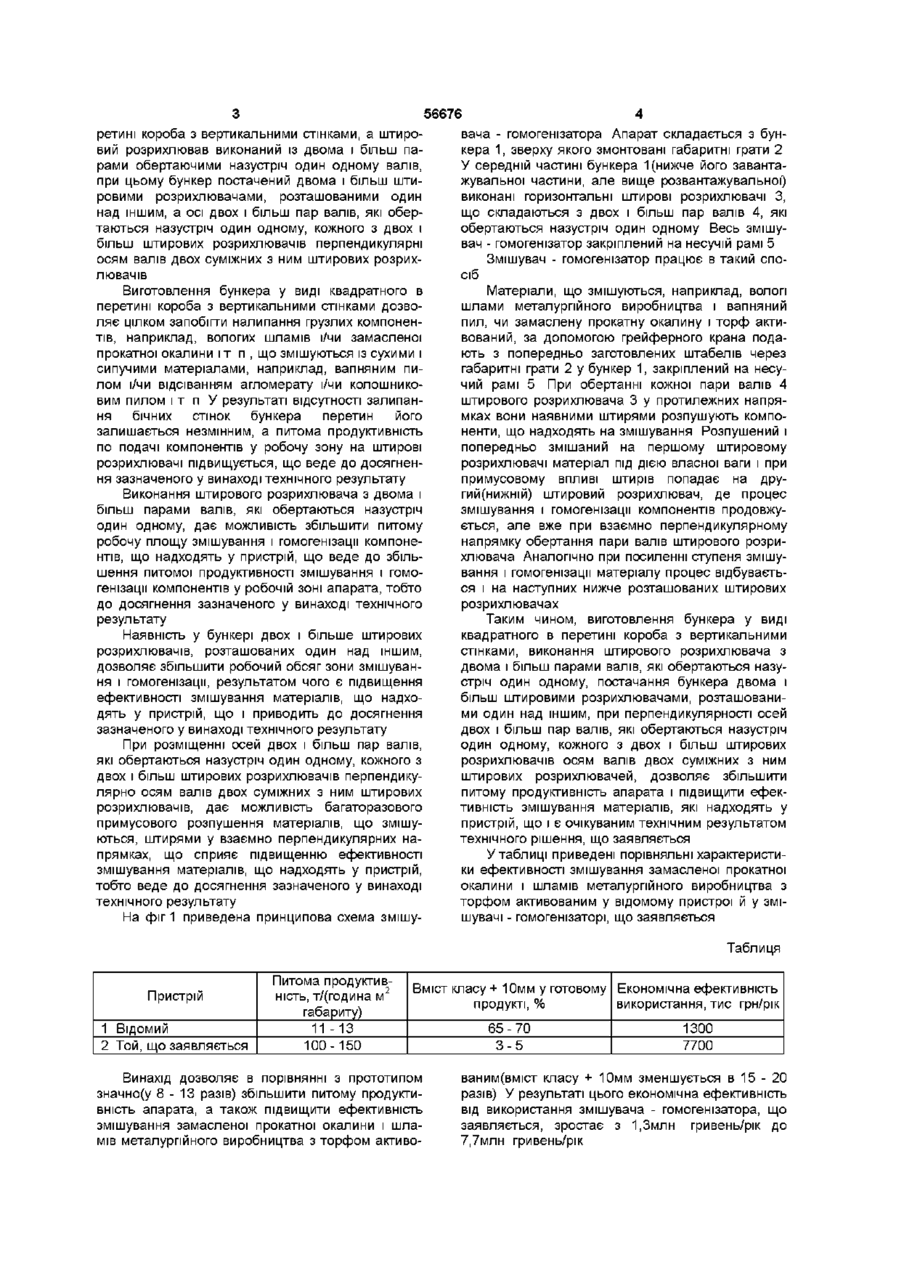

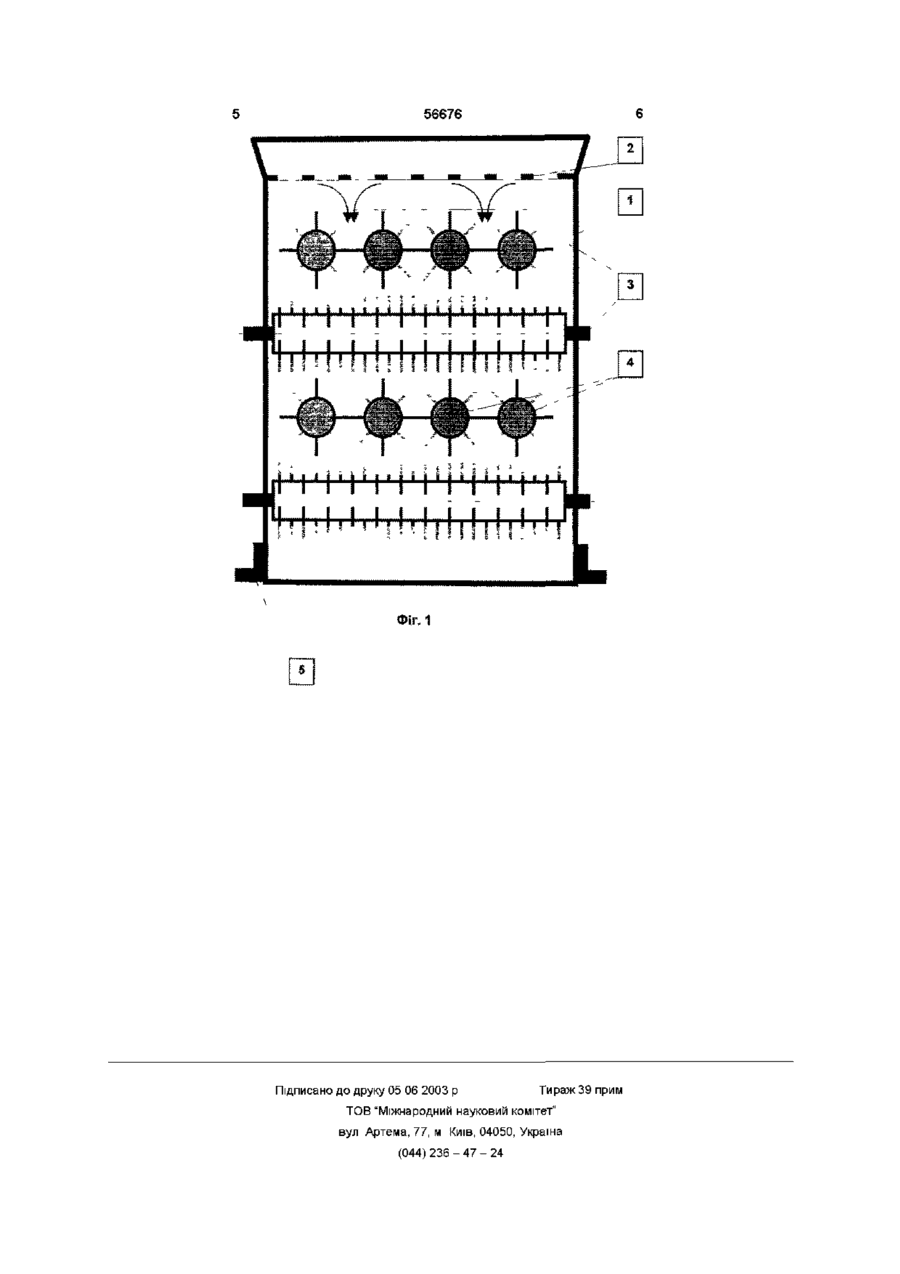

Змішувач-гомогенізатор, що містить бункер, який звужується донизу, оснащений штировим розпушувачем із двома обертовими назустріч один одному паралельно встановленими горизонтальними валами і опорну раму, який відрізняється тим, що бункер виготовлений у вигляді квадратного в перерізі короба з вертикальними стінками, а штировий розпушувач виконаний із двома і більше парами обертових назустріч один одному валів, при цьому бункер оснащений двома і більше штировими розпушувачами, розташованими один над одним, а осі двох і більше пар валів, які обертаються назустріч один одному, кожного з двох і більше штирових розпушувачів перпендикулярні осям валів двох суміжних з ним штирових розпушувачів Винахід відноситься до пристроїв для змішування грузлих і липких матеріалів із сухими і сипучими компонентами, наприклад, вологих шламів металургійного виробництва і/чи замасленої прокатної окалини і т п з вапняним пилом, і/чи відсіванням агломерату, і/чи колошниковим пилом і т п Найбільш близьким технічним рішенням, обраним як прототип, є пристрій для готування суспензії грузлих нафтобітуминозних порід Пристрій складається з бункера, зверху якого виконані габаритні грати У середній частині бункера виконані горизонтальні розпушувачі зі штирями, що обертаються назустріч один одному за допомогою редуктора й електродвигуна Весь пристрій виконаний на рамі, [див, наприклад, Авторське посвідчення СРСР №1630844 А1, кп С 10 G 1/04, 1978, Заявка №4488332/26 від 29 09 88р. Опубл 28 02 91 р у бюл №8] Даний пристрій для готування суспензії грузлих нафтобітуминозних порід по технічній сутності й ефекту, що досягається, є найбільш близьким до технічного рішення, що заявляється Недоліками відомого пристрою є мала питома продуктивність і низька ефективність змішування матеріалів Мала питома продуктивність пристрою обумовлена налипанням бункера грузлим матері алом, що приводить до його забивання і зменшення пропускної здатності, а також малою питомою робочою площею змішування і гомогенізації компонентів, що надходять у пристрій Низька ефективність змішування матеріалів у пристрої обумовлена малим робочим обсягом змішування і гомогенізації матеріалів, що надходять у пристрій В основу винаходу поставлено задачу удосконалення змішувача - гомогенізатора шляхом збільшення його питомої робочої площі змішування і гомогенізації компонентів, що надходять у пристрій, а також підвищення робочого обсягу змішування і гомогенізації, що дозволить забезпечити високошвидкісне одержання цілком гомогенізированного матеріалу з мінімумом енергетичних витрат Очікуваним технічним результатом пропонованого винаходу є збільшення питомої продуктивності апарата і підвищення ефективності змішування матеріалів, що надходять у пристрій Зазначений технічний результат досягається тим, що в змішувач і -гомогенізаторі, який включає бункер, що звужується до низу, постачений штировим розрихлювачем із двома обертаючимися назустріч один одному паралельно встановленими горизонтальними валами, і опорну раму Бункер виготовлений у виді квадратного в пе (О 1^ (О (О ю ретині короба з вертикальними стінками, а штировий розрихлював виконаний із двома і більш парами обертаючими назустріч один одному валів, при цьому бункер постачений двома і більш штировими розрихлювачами, розташованими один над іншим, а осі двох і більш пар валів, які обертаються назустріч один одному, кожного з двох і більш штирових розрихлювачів перпендикулярні осям валів двох суміжних з ним штирових розрихлювачів Виготовлення бункера у виді квадратного в перетині короба з вертикальними стінками дозволяє цілком запобігти налипання грузлих компонентів, наприклад, вологих шламів і/чи замасленої прокатної окалини і т п , що змішуються із сухими і сипучими матеріалами, наприклад, вапняним пилом і/чи відсіванням агломерату і/чи колошниковим пилом і т п У результаті відсутності залипання бічних стінок бункера перетин його залишається незмінним, а питома продуктивність по подачі компонентів у робочу зону на штирові розрихлювачі підвищується, що веде до досягнення зазначеного у винаході технічного результату Виконання штирового розрихлювача з двома і більш парами валів, які обертаються назустріч один одному, дає можливість збільшити питому робочу площу змішування і гомогенізації компонентів, що надходять у пристрій, що веде до збільшення питомої продуктивності змішування і гомогенізації компонентів у робочій зоні апарата, тобто до досягнення зазначеного у винаході технічного результату Наявність у бункері двох і більше штирових розрихлювачів, розташованих один над іншим, дозволяє збільшити робочий обсяг зони змішування і гомогенізації, результатом чого є підвищення ефективності змішування матеріалів, що надходять у пристрій, що і приводить до досягнення зазначеного у винаході технічного результату При розміщенні осей двох і більш пар валів, які обертаються назустріч один одному, кожного з двох і більш штирових розрихлювачів перпендикулярно осям валів двох суміжних з ним штирових розрихлювачів, дає можливість багаторазового примусового розпушення матеріалів, що змішуються, штирями у взаємно перпендикулярних напрямках, що сприяє підвищенню ефективності змішування матеріалів, що надходять у пристрій, тобто веде до досягнення зазначеного у винаході технічного результату На фіг 1 приведена принципова схема змішу 56676 вача - гомогенізатора Апарат складається з бункера 1, зверху якого змонтовані габаритні грати 2 У середній частині бункера 1 (нижче його завантажувальної частини, але вище розвантажувальної) виконані горизонтальні штирові розрихлювачі З, що складаються з двох і більш пар валів 4, які обертаються назустріч один одному Весь змішувач - гомогенізатор закріплений на несучій рамі 5 Змішувач - гомогенізатор працює в такий спосіб Матеріали, що змішуються, наприклад, вологі шлами металургійного виробництва і вапняний пил, чи замаслену прокатну окалину і торф активований, за допомогою грейферного крана подають з попередньо заготовлених штабелів через габаритні грати 2 у бункер 1, закріплений на несучий рамі 5 При обертанні кожної пари валів 4 штирового розрихлювача 3 у протилежних напрямках вони наявними штирями розпушують компоненти, що надходять на змішування Розпушений і попередньо змішаний на першому штировому розрихлювачі матеріал під дією власної ваги і при примусовому впливі штирів попадає на другий(нижній) штировий розрихлювач, де процес змішування і гомогенізації компонентів продовжується, але вже при взаємно перпендикулярному напрямку обертання пари валів штирового розрихлювача Аналогічно при посиленні ступеня змішування і гомогенізації матеріалу процес відбувається і на наступних нижче розташованих штирових розрихлювачах Таким чином, виготовлення бункера у виді квадратного в перетині короба з вертикальними стінками, виконання штирового розрихлювача з двома і більш парами валів, які обертаються назустріч один одному, постачання бункера двома і більш штировими розрихлювачами, розташованими один над іншим, при перпендикулярності осей двох і більш пар валів, які обертаються назустріч один одному, кожного з двох і більш штирових розрихлювачів осям валів двох суміжних з ним штирових розрихлювачей, дозволяє збільшити питому продуктивність апарата і підвищити ефективність змішування матеріалів, які надходять у пристрій, що і є очікуваним технічним результатом технічного рішення, що заявляється У таблиці приведені порівняльні характеристики ефективності змішування замасленої прокатної окалини і шламів металургійного виробництва з торфом активованим у відомому пристрої й у змішувачі - гомогенізаторі, що заявляється Таблиця Пристрій 1 Відомий 2 Той, що заявляється Питома продуктивність, т/(година м2 габариту) 11 -13 100-150 Вміст класу + 10мм у готовому Економічна ефективність продукті, % використання, тис грн/рік Винахід дозволяє в порівнянні з прототипом значно(у 8 - 1 3 разів) збільшити питому продуктивність апарата, а також підвищити ефективність змішування замасленої прокатної окалини і шламів металургійного виробництва з торфом активо 65-70 3-5 1300 7700 ваним(вміст класу + 10мм зменшується в 15 - 20 разів) У результаті цього економічна ефективність від використання змішувача - гомогенізатора, що заявляється, зростає з 1,3млн гривень/рік до 7,7млн гривень/рік 56676 І І І І І І І І І І І ї І Фіг. 1 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
