Різьбове з’єднання

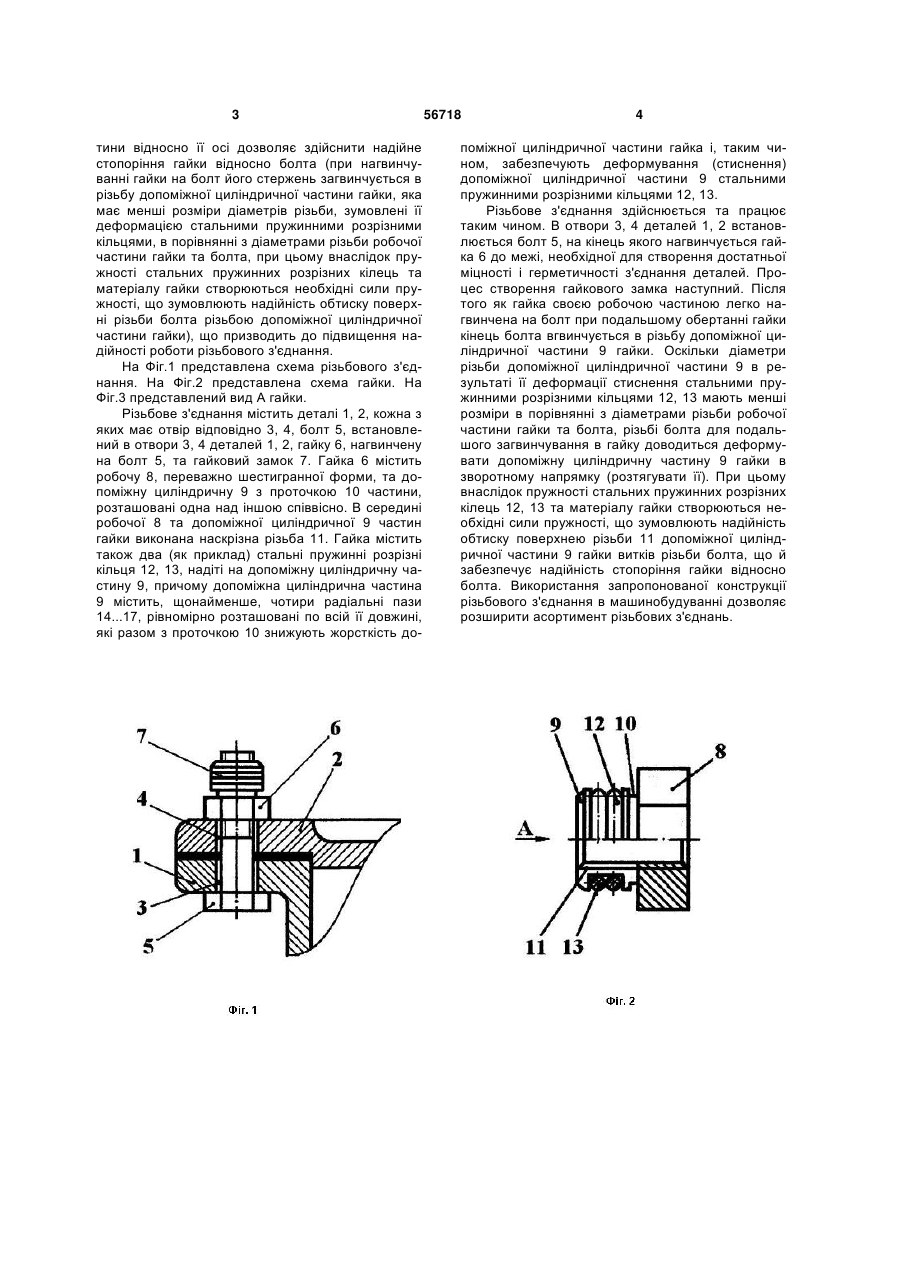

Різьбове з'єднання, що містить з'єднувані деталі, кожна з яких має отвір, болт, встановлений в 3 тини відносно її осі дозволяє здійснити надійне стопоріння гайки відносно болта (при нагвинчуванні гайки на болт його стержень загвинчується в різьбу допоміжної циліндричної частини гайки, яка має менші розміри діаметрів різьби, зумовлені її деформацією стальними пружинними розрізними кільцями, в порівнянні з діаметрами різьби робочої частини гайки та болта, при цьому внаслідок пружності стальних пружинних розрізних кілець та матеріалу гайки створюються необхідні сили пружності, що зумовлюють надійність обтиску поверхні різьби болта різьбою допоміжної циліндричної частини гайки), що призводить до підвищення надійності роботи різьбового з'єднання. На Фіг.1 представлена схема різьбового з'єднання. На Фіг.2 представлена схема гайки. На Фіг.3 представлений вид А гайки. Різьбове з'єднання містить деталі 1, 2, кожна з яких має отвір відповідно 3, 4, болт 5, встановлений в отвори 3, 4 деталей 1, 2, гайку 6, нагвинчену на болт 5, та гайковий замок 7. Гайка 6 містить робочу 8, переважно шестигранної форми, та допоміжну циліндричну 9 з проточкою 10 частини, розташовані одна над іншою співвісно. В середині робочої 8 та допоміжної циліндричної 9 частин гайки виконана наскрізна різьба 11. Гайка містить також два (як приклад) стальні пружинні розрізні кільця 12, 13, надіті на допоміжну циліндричну частину 9, причому допоміжна циліндрична частина 9 містить, щонайменше, чотири радіальні пази 14...17, рівномірно розташовані по всій її довжині, які разом з проточкою 10 знижують жорсткість до 56718 4 поміжної циліндричної частини гайка і, таким чином, забезпечують деформування (стиснення) допоміжної циліндричної частини 9 стальними пружинними розрізними кільцями 12, 13. Різьбове з'єднання здійснюється та працює таким чином. В отвори 3, 4 деталей 1, 2 встановлюється болт 5, на кінець якого нагвинчується гайка 6 до межі, необхідної для створення достатньої міцності і герметичності з'єднання деталей. Процес створення гайкового замка наступний. Після того як гайка своєю робочою частиною легко нагвинчена на болт при подальшому обертанні гайки кінець болта вгвинчується в різьбу допоміжної циліндричної частини 9 гайки. Оскільки діаметри різьби допоміжної циліндричної частини 9 в результаті її деформації стиснення стальними пружинними розрізними кільцями 12, 13 мають менші розміри в порівнянні з діаметрами різьби робочої частини гайки та болта, різьбі болта для подальшого загвинчування в гайку доводиться деформувати допоміжну циліндричну частину 9 гайки в зворотному напрямку (розтягувати її). При цьому внаслідок пружності стальних пружинних розрізних кілець 12, 13 та матеріалу гайки створюються необхідні сили пружності, що зумовлюють надійність обтиску поверхнею різьби 11 допоміжної циліндричної частини 9 гайки витків різьби болта, що й забезпечує надійність стопоріння гайки відносно болта. Використання запропонованої конструкції різьбового з'єднання в машинобудуванні дозволяє розширити асортимент різьбових з'єднань. 5 Комп’ютерна верстка А. Рябко 56718 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
