Пристрій для рентген-діагностики стравоходу
Номер патенту: 56784
Опубліковано: 25.01.2011
Автори: Кравцова Олена Олександріна, Бойко Валерій Володимирович, Грішина Тетяна Олексіївна, Бойко Людмила Олександрівна, Скрипко Валерій Анатолійович
Формула / Реферат
Пристрій для рентген-діагностики стравоходу, що містить зовнішню і внутрішню трубки, що розміщені телескопічно, а також двошаровий роздувний балон, при цьому дистальний кінець балона закріплений на внутрішній трубці, а проксимальний - на зовнішній, який відрізняється тим, що на внутрішній трубці розташований клапан, а також додатково введений триканальний зонд-провідник, що розташований всередині телескопічних трубок.
Текст

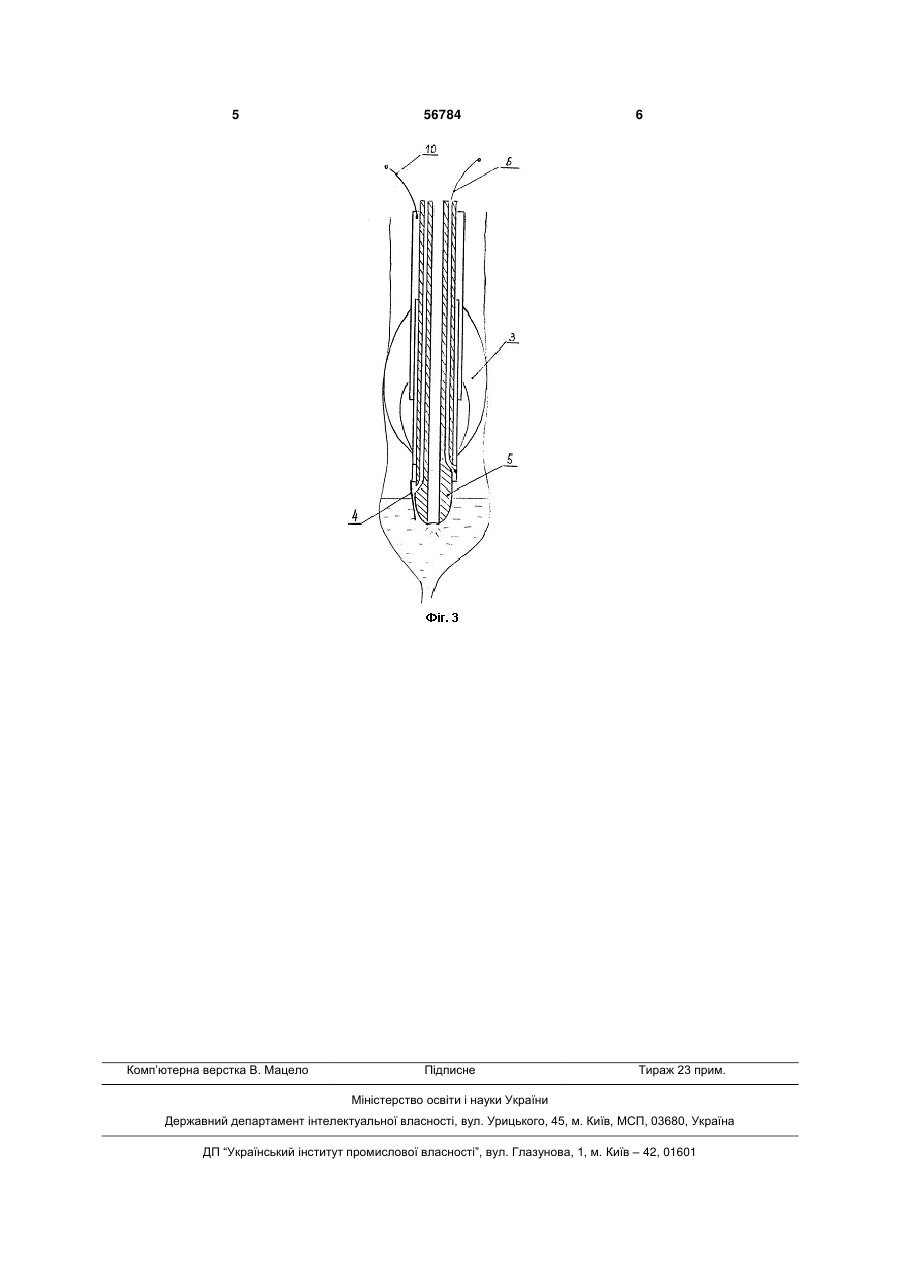

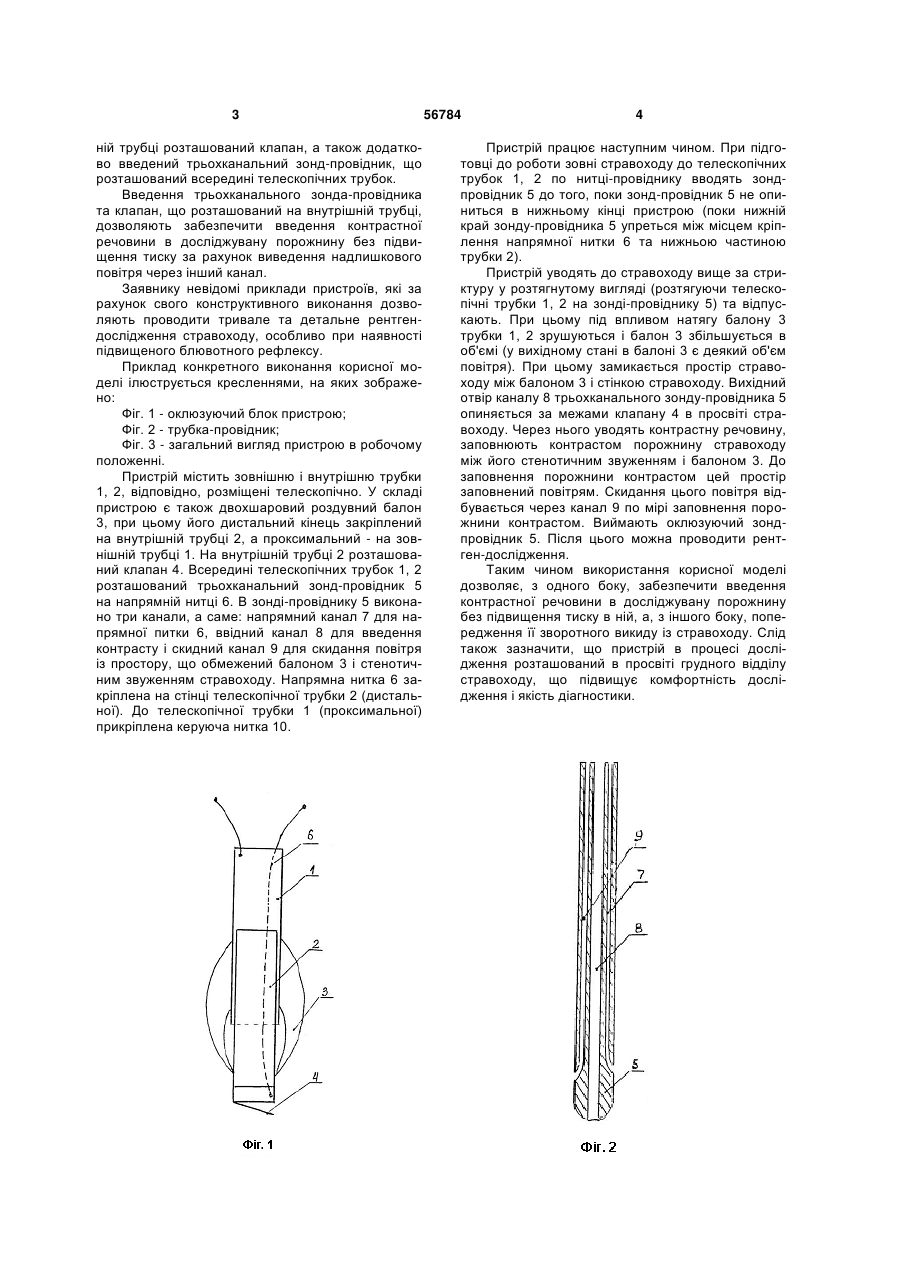

Пристрій для рентген-діагностики стравоходу, що містить зовнішню і внутрішню трубки, що розміщені телескопічно, а також двошаровий роздувний балон, при цьому дистальний кінець балона закріплений на внутрішній трубці, а проксимальний - на зовнішній, який відрізняється тим, що на внутрішній трубці розташований клапан, а також додатково введений триканальний зонд-провідник, що розташований всередині телескопічних трубок. (19) (21) u201008700 (22) 12.07.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, СКРИПКО ВАЛЕРІЙ АНАТОЛІЙОВИЧ, КРАВЦОВА ОЛЕНА ОЛЕКСАНДРІНА, БОЙКО ЛЮДМИЛА ОЛЕКСАНДРІВНА, ГРІШИНА ТЕТЯНА ОЛЕКСІЇВНА (73) ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ 3 ній трубці розташований клапан, а також додатково введений трьохканальний зонд-провідник, що розташований всередині телескопічних трубок. Введення трьохканального зонда-провідника та клапан, що розташований на внутрішній трубці, дозволяють забезпечити введення контрастної речовини в досліджувану порожнину без підвищення тиску за рахунок виведення надлишкового повітря через інший канал. Заявнику невідомі приклади пристроїв, які за рахунок свого конструктивного виконання дозволяють проводити тривале та детальне рентгендослідження стравоходу, особливо при наявності підвищеного блювотного рефлексу. Приклад конкретного виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг. 1 - оклюзуючий блок пристрою; Фіг. 2 - трубка-провідник; Фіг. 3 - загальний вигляд пристрою в робочому положенні. Пристрій містить зовнішню і внутрішню трубки 1, 2, відповідно, розміщені телескопічно. У складі пристрою є також двохшаровий роздувний балон 3, при цьому його дистальний кінець закріплений на внутрішній трубці 2, а проксимальний - на зовнішній трубці 1. На внутрішній трубці 2 розташований клапан 4. Всередині телескопічних трубок 1, 2 розташований трьохканальний зонд-провідник 5 на напрямній нитці 6. В зонді-провіднику 5 виконано три канали, а саме: напрямний канал 7 для напрямної питки 6, ввідний канал 8 для введення контрасту і скидний канал 9 для скидання повітря із простору, що обмежений балоном 3 і стенотичним звуженням стравоходу. Напрямна нитка 6 закріплена на стінці телескопічної трубки 2 (дистальної). До телескопічної трубки 1 (проксимальної) прикріплена керуюча нитка 10. 56784 4 Пристрій працює наступним чином. При підготовці до роботи зовні стравоходу до телескопічних трубок 1, 2 по нитці-провіднику вводять зондпровідник 5 до того, поки зонд-провідник 5 не опиниться в нижньому кінці пристрою (поки нижній край зонду-провідника 5 упреться між місцем кріплення напрямної нитки 6 та нижньою частиною трубки 2). Пристрій уводять до стравоходу вище за стриктуру у розтягнутому вигляді (розтягуючи телескопічні трубки 1, 2 на зонді-провіднику 5) та відпускають. При цьому під впливом натягу балону 3 трубки 1, 2 зрушуються і балон 3 збільшується в об'ємі (у вихідному стані в балоні 3 є деякий об'єм повітря). При цьому замикається простір стравоходу між балоном 3 і стінкою стравоходу. Вихідний отвір каналу 8 трьохканального зонду-провідника 5 опиняється за межами клапану 4 в просвіті стравоходу. Через нього уводять контрастну речовину, заповнюють контрастом порожнину стравоходу між його стенотичним звуженням і балоном 3. До заповнення порожнини контрастом цей простір заповнений повітрям. Скидання цього повітря відбувається через канал 9 по мірі заповнення порожнини контрастом. Виймають оклюзуючий зондпровідник 5. Після цього можна проводити рентген-дослідження. Таким чином використання корисної моделі дозволяє, з одного боку, забезпечити введення контрастної речовини в досліджувану порожнину без підвищення тиску в ній, а, з іншого боку, попередження її зворотного викиду із стравоходу. Слід також зазначити, що пристрій в процесі дослідження розташований в просвіті грудного відділу стравоходу, що підвищує комфортність дослідження і якість діагностики. 5 Комп’ютерна верстка В. Мацело 56784 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
