Стіл з висотою, що регулюється

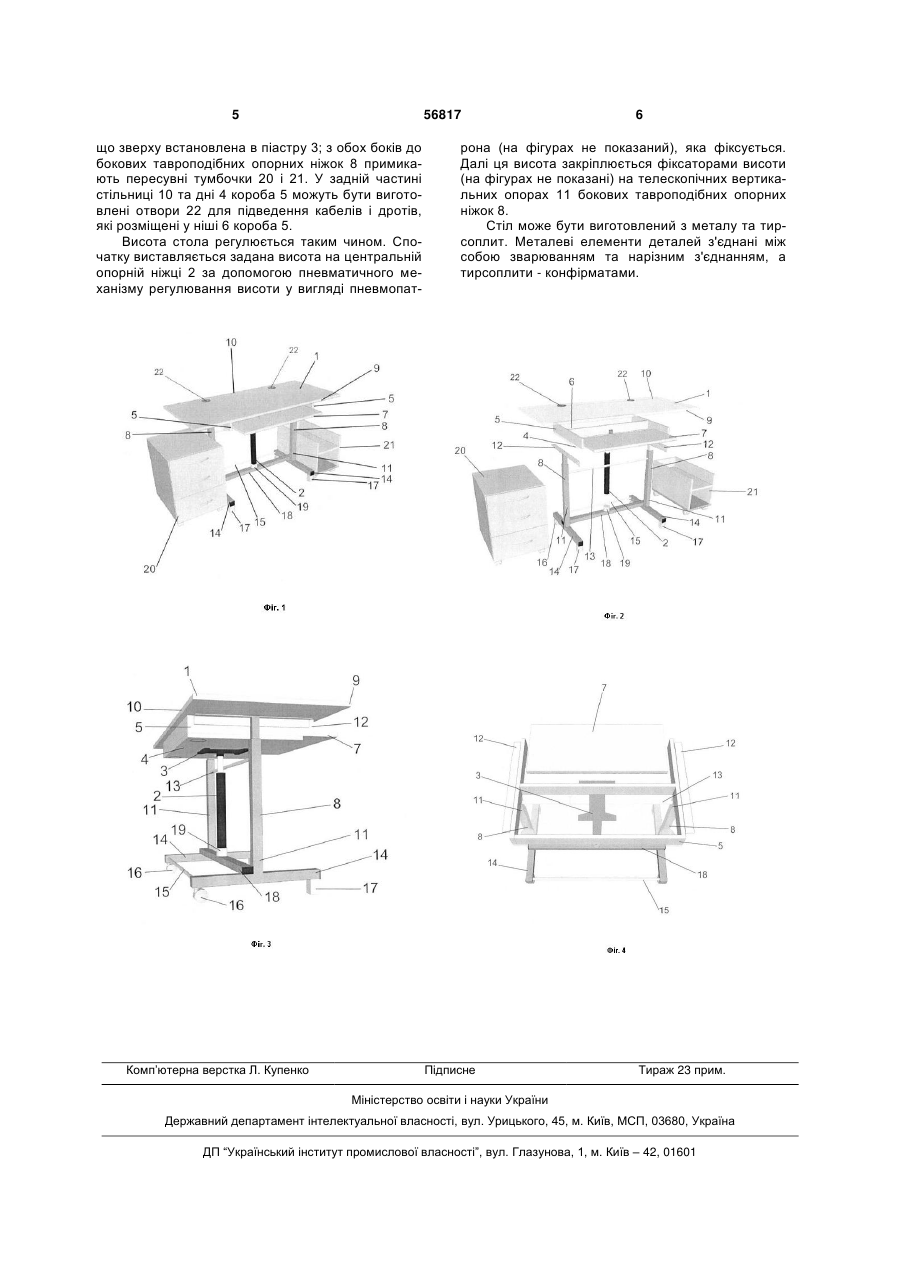

1. Стіл з висотою, що регулюється, який містить стільницю; закріплену піастру, оснащену важелем; центральну опорну ніжку, що зверху встановлена в піастру; пневматичний механізм регулювання висоти у вигляді пневмопатрона, розміщеного всередині центральної опорної ніжки; рухливу опору, роликові елементи, який відрізняється тим, що під стільницею розміщений короб, у задній частині якого виконана замкнута ніша, а у передній частині короба поверх дна короба встановлена висувна полиця; піастра закріплена до дна короба; стіл містить дві додаткові бокові тавроподібні опорні ніжки, які є основою рухливої опори та які розміщені по обидва боки центральної 3 Ознаками найближчого аналога, що співпадають з суттєвими ознаками корисної моделі, є наявність в столі з висотою, що регулюється: стільниці; закріпленої піастри, постаченої важелем; центральної опорної ніжки, яка зверху встановлена в піастру; пневматичного механізму регулювання висоти у вигляді пневмопатрона, розміщеного всередині опорної ніжки; рухливої опори, роликових елементів. Технічним результатом корисної моделі є збільшення площі стільниці, підвищення надійності, остійності, стійкості стола з висотою, що регулюється. Досягненню зазначеного технічного результату перешкоджають такі недоліки найближчого аналога. Площа поверхні стільниці є обмеженою, що обумовлене наявністю тільки однієї опорної ніжки, розташованої у центрі стільниці. Аналог не може бути використаним для розміщення на стільниці повного набору елементів персонального комп'ютера - монітора, клавіатури, маніпулятора, колонок. Стільниця вільно обертається навколо центра, через який проходить вісь опори, у випадку необережного поводження виникає ризик падіння предметів, які розміщені на стільниці. Через повністю рухливу опору стіл не фіксується в заданому положенні, має погану стійкість, з-за наявності лише однієї ніжки стіл має погану остійність, може легко перевертатись. В основу корисної моделі поставлена технічна задача удосконалення конструкції стола з висотою, що регулюється. Поставлена технічна задача вирішена тим, що стіл з висотою, що регулюється, який містить стільницю; закріплену піастру, постачену важелем; центральну опорну ніжку, яка зверху встановлена в піастру; пневматичний механізм регулювання висоти у вигляді пневмопатрона, розміщеного всередині центральної опорної ніжки; рухливу опору, роликові елементи, згідно корисній моделі під стільницею розміщений короб, у задній частині якого виконана замкнута ніша, а у передній частині короба поверх дна короба встановлена висувна полиця; піастра закріплена до дна короба; стіл містить дві додаткові бокові тавроподібні опорні ніжки, які є основою рухливої опори, та які розміщені по обидва боки центральної опорної ніжки на однаковій відстані від переднього і заднього краю стільниці, вертикальні опори бокових тавроподібних опорних ніжок виконані телескопічними і постачені фіксаторами висоти, верхні горизонтальні опори бокових тавроподібних опорних ніжок закріплені до нижньої сторони стільниці, вертикальні опори бокових тавроподібних опорних ніжок зверху зв'язані верхньою поперечиною, нижні горизонтальні опори ззаду зв'язані між собою нижньою поперечиною та закріплені на рухливих роликових елементах, а спереду закріплені на нерухомих опорних елементах; позаду вертикальних опор бокових тавроподібних опорних ніжок поверх нижніх горизонтальних опор розміщена горизонтальна перекладина, на якій встановлена на стакані центральна опорна ніжка, що зверху встановлена в піастру; з обох боків до бокових тавроподібних опорних ніжок примикають пересувні тумби. Згідно 56817 4 корисній моделі у задній частині стільниці та дні короба можуть бути виконані отвори (для підведення до обладнання кабелів і дротів, які розміщені у ніші короба). Сукупність зазначених суттєвих ознак корисної моделі є необхідною і достатньою умовою для досягнення технічного результату. Корисна модель дозволяє збільшити площу поверхні стільниці до розмірів стільниці повноцінного комп'ютерного стола (не менш 1200 мм у довжину й 600 мм завширшки), для розміщення на ній всіх необхідних елементів персонального комп'ютера, при цьому зберігаючи зручність зміни рівня висоти стільниці як у випадку з аналогом; дозволяє доповнити конструкцію висувною полицею для розміщення клавіатури й маніпулятора (миші); дозволяє поліпшити стабільність положення стола, при цьому зберігши можливість легкого пересування при необхідності; дозволяє виключити вільне обертання стільниці навколо осі пневматичного елемента, обмеживши свободу пересування стільниці, залишивши її тільки в одній площині - нагору і вниз; дозволяє передбачити можливість схованої прокладки в столі кабелів і кабелів і дротів між зовнішніми компонентами персонального комп'ютера. Корисна модель проілюстрована графічним матеріалом, де приведені: на Фіг.1 - загальний вид стола, з висотою, що регулюється, спереду у аксонометрії; на Фіг.2 - вид стола, з висотою, що регулюється, спереду у аксонометрії у розібраному вигляді; на Фіг.3 - вид стола, з висотою, що регулюється, збоку у аксонометрії без тумб; на Фіг.4 вид стола, з висотою, що регулюється, ззаду і зверху зі знятою стільницею і дном короба у аксонометрії. Стіл висотою, що регулюється, містить стільницю 1; центральну опорну ніжку 2 з пневматичним механізмом регулювання висоти у вигляді пневмопатрона (на фігурах не показаний), що розміщений всередині центральної опорної ніжки 2; піастру 3 (Фіг.3) з важелем (на фігурах не показаний), яка закріплена до дна 4 (Фіг.3) короба 5, у задній частині якого виконана замкнута ніша 6 (Фіг.2), а у передній частині короба поверх дна 4 короба 5 встановлена висувна полиця 7. Стіл містить дві додаткові бокові тавроподібні опорні ніжки 8, розміщені по обидва боки центральної опорної ніжки 2 на однаковій відстані від переднього 9 і заднього 10 краю стільниці 1. Вертикальні опори 11 бокових тавроподібних опорних ніжок 8 виконані телескопічними і постачені фіксаторами висоти (на фігурах не показані), наприклад, нарізними гвинтовими. Верхні горизонтальні опори 12 бокових тавроподібних опорних ніжок 8 закріплені до нижньої сторони стільниці 1; вертикальні опори 11 бокових тавроподібних опорних ніжок 8 зверху зв'язані верхньою поперечиною 13, нижні горизонтальні опори 14 ззаду зв'язані між собою нижньою поперечиною 15 та закріплені на рухливих роликових елементах 16, а спереду закріплені на нерухомих опорних елементах 17; позаду вертикальних опор 11 бокових тавроподібних опорних ніжок 8 поверх нижніх горизонтальних опор 14 розміщена горизонтальна перекладина 18, на якій встановлена на стакані 19 центральна опорна ніжка 2, 5 56817 що зверху встановлена в піастру 3; з обох боків до бокових тавроподібних опорних ніжок 8 примикають пересувні тумбочки 20 і 21. У задній частині стільниці 10 та дні 4 короба 5 можуть бути виготовлені отвори 22 для підведення кабелів і дротів, які розміщені у ніші 6 короба 5. Висота стола регулюється таким чином. Спочатку виставляється задана висота на центральній опорній ніжці 2 за допомогою пневматичного механізму регулювання висоти у вигляді пневмопат Комп’ютерна верстка Л. Купенко 6 рона (на фігурах не показаний), яка фіксується. Далі ця висота закріплюється фіксаторами висоти (на фігурах не показані) на телескопічних вертикальних опорах 11 бокових тавроподібних опорних ніжок 8. Стіл може бути виготовлений з металу та тирсоплит. Металеві елементи деталей з'єднані між собою зварюванням та нарізним з'єднанням, а тирсоплити - конфірматами. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
