Сейсмоізолююча гумометалева опора

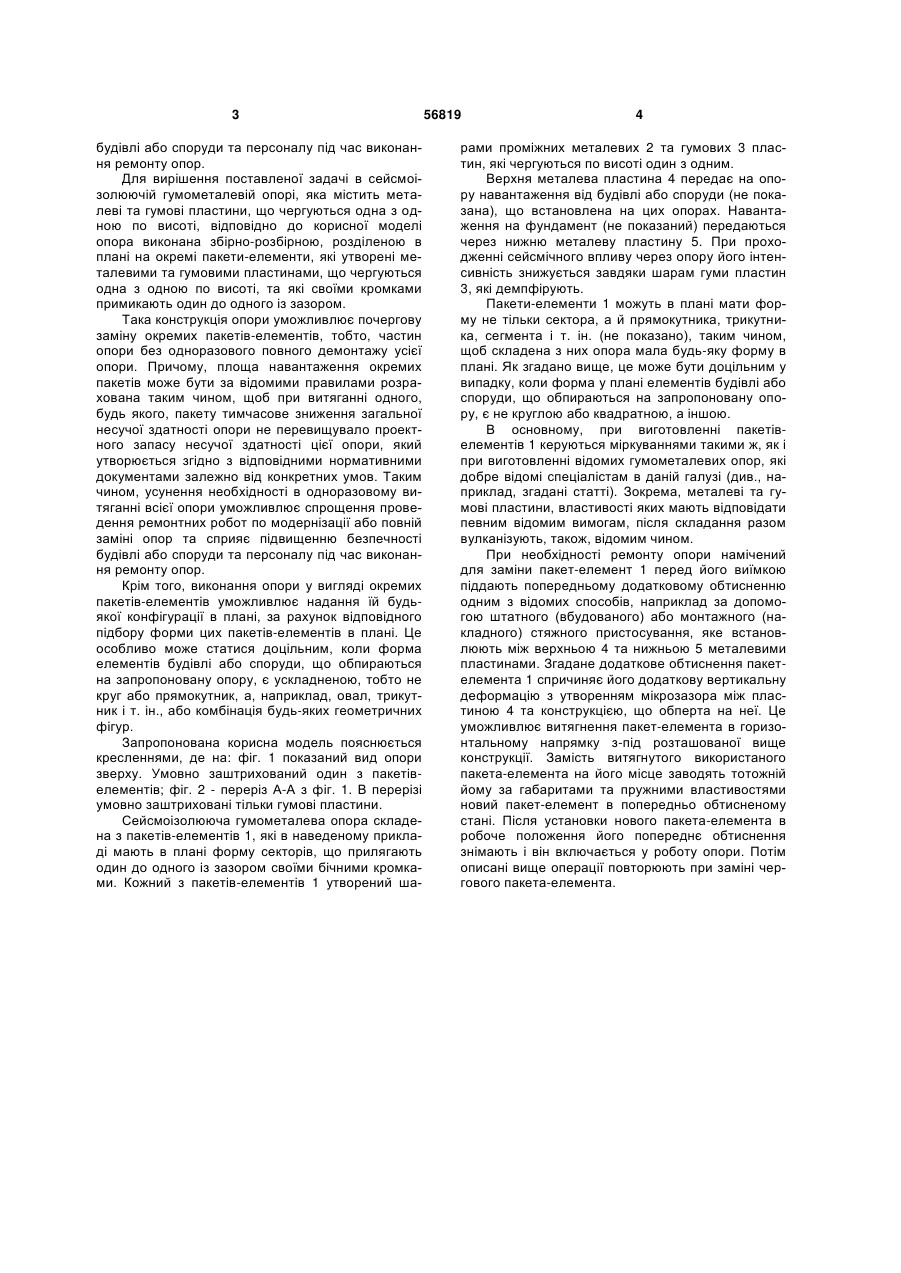

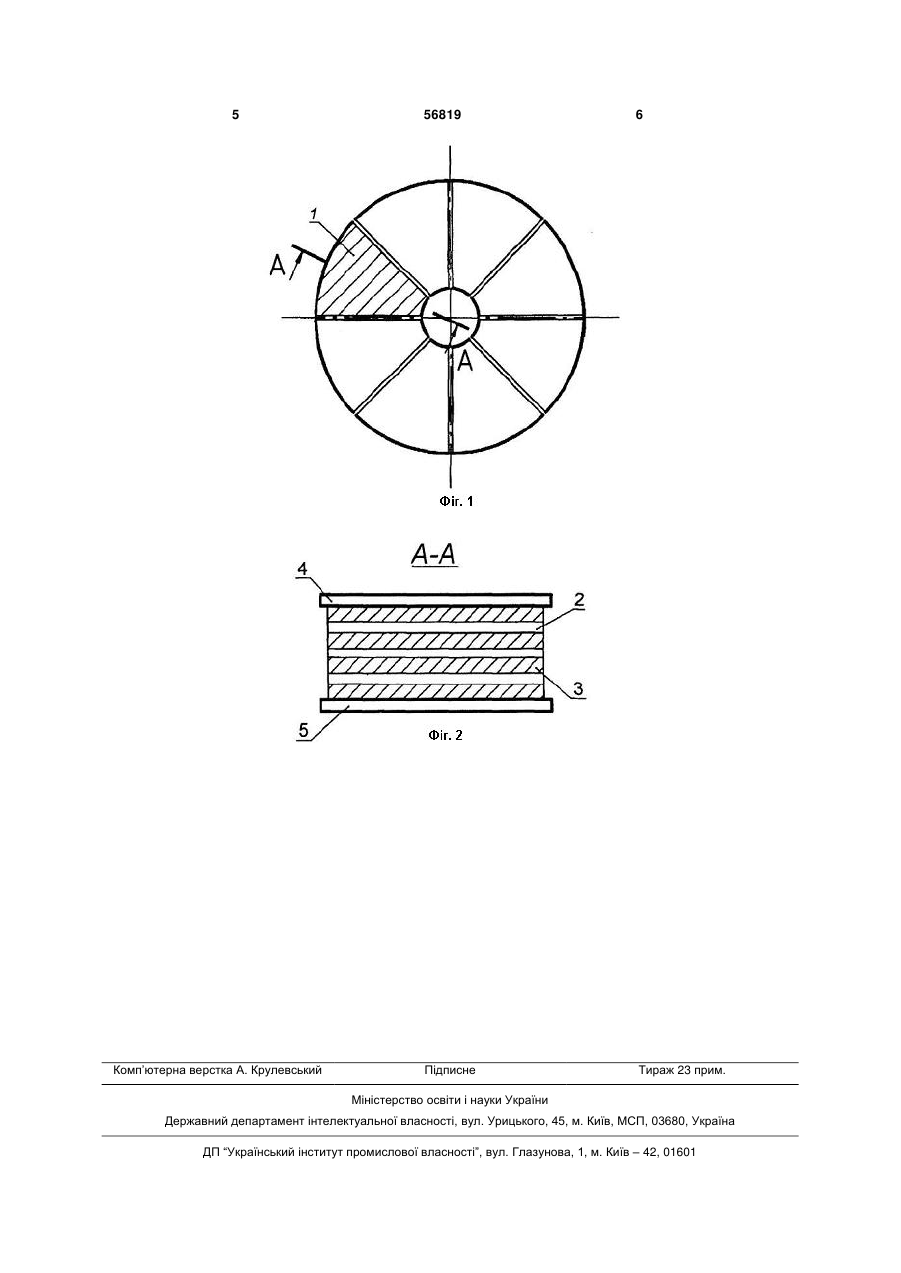

Сейсмоізолююча гумометалева опора, що містить металеві та гумові пластини, що чергуються одна з одною по висоті, яка відрізняється тим, що вона виконана збірно-розбірною, розділеною в плані на окремі пакети-елементи, які утворені металевими та гумовими пластинами, що чергуються одна з одною по висоті, та які своїми кромками примикають один до одного із зазором. (19) (21) u201009007 (22) 19.07.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ШИМАНОВСЬКИЙ ОЛЕКСАНДР ВІТАЛІЙОВИЧ, КРАНЦФЕЛЬД ЯКІВ ЛЬВОВИЧ (73) ШИМАНОВСЬКИЙ ОЛЕКСАНДР ВІТАЛІЙОВИЧ 3 будівлі або споруди та персоналу під час виконання ремонту опор. Для вирішення поставленої задачі в сейсмоізолюючій гумометалевій опорі, яка містить металеві та гумові пластини, що чергуються одна з одною по висоті, відповідно до корисної моделі опора виконана збірно-розбірною, розділеною в плані на окремі пакети-елементи, які утворені металевими та гумовими пластинами, що чергуються одна з одною по висоті, та які своїми кромками примикають один до одного із зазором. Така конструкція опори уможливлює почергову заміну окремих пакетів-елементів, тобто, частин опори без одноразового повного демонтажу усієї опори. Причому, площа навантаження окремих пакетів може бути за відомими правилами розрахована таким чином, щоб при витяганні одного, будь якого, пакету тимчасове зниження загальної несучої здатності опори не перевищувало проектного запасу несучої здатності цієї опори, який утворюється згідно з відповідними нормативними документами залежно від конкретних умов. Таким чином, усунення необхідності в одноразовому витяганні всієї опори уможливлює спрощення проведення ремонтних робот по модернізації або повній заміні опор та сприяє підвищенню безпечності будівлі або споруди та персоналу під час виконання ремонту опор. Крім того, виконання опори у вигляді окремих пакетів-елементів уможливлює надання їй будьякої конфігурації в плані, за рахунок відповідного підбору форми цих пакетів-елементів в плані. Це особливо може статися доцільним, коли форма елементів будівлі або споруди, що обпираються на запропоновану опору, є ускладненою, тобто не круг або прямокутник, а, наприклад, овал, трикутник і т. ін., або комбінація будь-яких геометричних фігур. Запропонована корисна модель пояснюється кресленнями, де на: фіг. 1 показаний вид опори зверху. Умовно заштрихований один з пакетівелементів; фіг. 2 - переріз А-А з фіг. 1. В перерізі умовно заштриховані тільки гумові пластини. Сейсмоізолююча гумометалева опора складена з пакетів-елементів 1, які в наведеному прикладі мають в плані форму секторів, що прилягають один до одного із зазором своїми бічними кромками. Кожний з пакетів-елементів 1 утворений ша 56819 4 рами проміжних металевих 2 та гумових 3 пластин, які чергуються по висоті один з одним. Верхня металева пластина 4 передає на опору навантаження від будівлі або споруди (не показана), що встановлена на цих опорах. Навантаження на фундамент (не показаний) передаються через нижню металеву пластину 5. При проходженні сейсмічного впливу через опору його інтенсивність знижується завдяки шарам гуми пластин 3, які демпфірують. Пакети-елементи 1 можуть в плані мати форму не тільки сектора, а й прямокутника, трикутника, сегмента і т. ін. (не показано), таким чином, щоб складена з них опора мала будь-яку форму в плані. Як згадано вище, це може бути доцільним у випадку, коли форма у плані елементів будівлі або споруди, що обпираються на запропоновану опору, є не круглою або квадратною, а іншою. В основному, при виготовленні пакетівелементів 1 керуються міркуваннями такими ж, як і при виготовленні відомих гумометалевих опор, які добре відомі спеціалістам в даній галузі (див., наприклад, згадані статті). Зокрема, металеві та гумові пластини, властивості яких мають відповідати певним відомим вимогам, після складання разом вулканізують, також, відомим чином. При необхідності ремонту опори намічений для заміни пакет-елемент 1 перед його виїмкою піддають попередньому додатковому обтисненню одним з відомих способів, наприклад за допомогою штатного (вбудованого) або монтажного (накладного) стяжного пристосування, яке встановлюють між верхньою 4 та нижньою 5 металевими пластинами. Згадане додаткове обтиснення пакетелемента 1 спричиняє його додаткову вертикальну деформацію з утворенням мікрозазора між пластиною 4 та конструкцією, що обперта на неї. Це уможливлює витягнення пакет-елемента в горизонтальному напрямку з-під розташованої вище конструкції. Замість витягнутого використаного пакета-елементана його місце заводять тотожній йому за габаритами та пружними властивостями новий пакет-елемент в попередньо обтисненому стані. Після установки нового пакета-елемента в робоче положення його попереднє обтиснення знімають і він включається у роботу опори. Потім описані вище операції повторюють при заміні чергового пакета-елемента. 5 Комп’ютерна верстка А. Крулевський 56819 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
