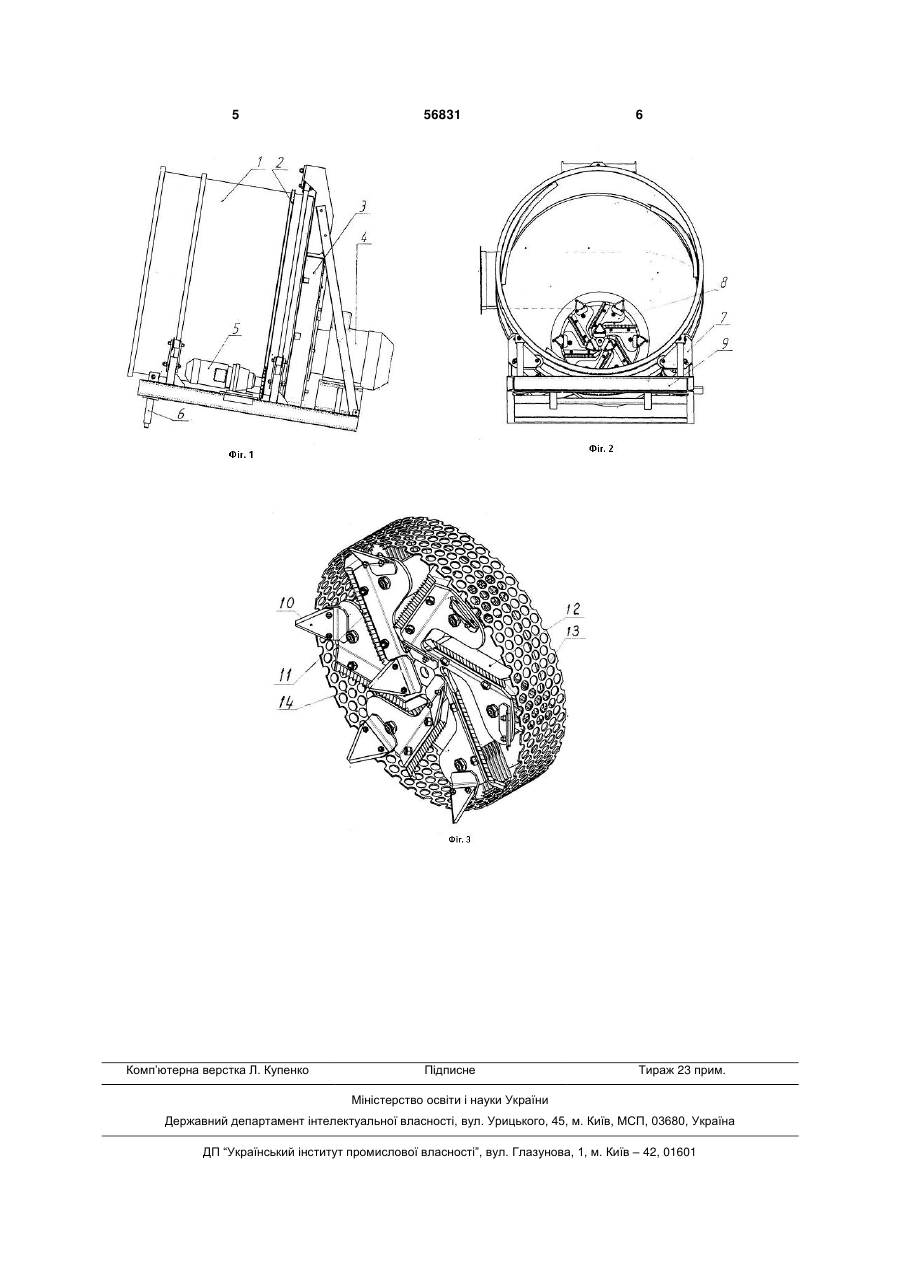

Установка для подрібнення біомаси

1. Установка для подрібнення біомаси, що містить раму, приймальний обертаючий барабан, фрезерну головку, яка відрізняється тим, що має приймальний обертаючий барабан внутрішнім діаметром до 183 см, встановлений під регулюючим кутом нахилу 10-35°, має привід від електродвигуна-редуктора з плавним автоматичним регулятором частоти обертання 0,1-12 хв.-1, в нижній частині нерухомого дна якого розміщений подріб 3 ртання 0,1-12 хв.-1, в нижній частині нерухомого дна якого розміщений подрібнюючий механізм з діаметром ротора 750 мм, який здатний подрібнювати біомасу вологістю до 35% на фракцію 0,2-0,5 см. Подрібнюючий механізм біомаси має на валу основного електродвигуна сегментні ножіскарифікатори, пластинчаті ножі з фігурною заточкою і криловидним згином встановлених під кутом 28°, дробарку молоткову, лопатеві крильчатки, які відповідно обертаються з частотою 2800 хв.-1. Лопатеві крильчатки розміщені на утримувачах молотків дробарки, які при частоті обертання ротора 2800 хв.-1 забезпечують подачу подрібненої біомаси через решета з діаметром отворів 2,0-25 мм на віддаль до 15 м, а також по масопроводу в розвантажувальний циклон. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам, які містять відомості про аналоги заявленої корисної моделі дозолив встановити, що заявник не виявив аналог, який характеризувався б ознаками, ідентичними істотними ознаками заявленого технічного рішення. Визначення аналогу як найбільш близького до істотних ознак по відношенню до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлене в формулі корисної моделі. Отже, корисна модель відповідає критерію патентоспроможності "Новизна". Суть корисної моделі пояснюється кресленням, де на Фіг.1 показано установку для подрібнення біомаси - вид збоку, на Фіг.2 - фронтальний вид, на Фіг.3 - подрібнюючий механізм, де зазначено: 1 - приймальний обертаючий барабан, 2 ланцюг приводу барабана, 3 - кожух вентилятора, 4 - головний електродвигун, 5 - електродвигунредуктор приводу барабана, 6 - віджимні болти, 7 підтримуючі ролики, 8 - подрібнюючий механізм, 9 - рама, 10 - сегментні ножі-скарифікатори, 11 пластинчаті ножі з фігурною заточкою і криловидним згином, 12 - лопатеві крильчатки, 13 - молоткова дробарка, 14 - решето. Установка для подрібнення біомаси має приймальний обертаючий барабан з діаметром ротора 750 мм - 1, ланцюг привода барабана - 2, кожух вентилятора - 3, головний електродвигун приводу подрібнюючого механізму - 4, електродвигунредуктор приводу приймального барабана з плавним регулятором частоти обертання - 5, віджимні болти регулювання кута нахилу приймального барабана - 6, підтримуючі ролики обертаючого барабана - 7, подрібнюючий механізм - 8, раму - 9, сегментні ножі-скарифікатори - 10, пластинчаті ножі з фігурною заточкою і криловидним згином 11, лопатеві крильчатки - 12, молоткова дробарка 13, решето - 14. Установка передбачає пневмотранспорт та циклон. 56831 4 Установка для подрібнення біомаси працює так. Біомаса вологістю до 35 % в рулонах діаметром 110 - 180 см завантажується відомими технічними засобами в приймальний барабан - 1. Включаються механізми приводу приймального барабана - 1 та подрібнюючого механізму - 8. При частоті обертання подрібнюючого механізму 2800 хв.-1, приймального барабана 0,1-12 хв.-1, рулон, обертаючись разом з барабаном - 1, рухається над подрібнюючим механізмом - 8, де сегментними ножами-скарифікаторами - 10 розриває рулони соломи і подає масу на пластинчаті ножі з фігурною заточкою і криловидним згином - 11, які подрібнюють розпушену масу соломи і подають в робочу камеру молоткової дробарки, де маса подрібнюється до фракції 0,2 - 0,5 см. Лопатеві крильчатки подають подрібнений продукт через отвори решета на віддаль до 15 м, а також по пневмотранспорту до розвантажуючого циклону. Циклічність роботи даної установки - безперервна. Установка відрізняється тим, що в подрібнюючому механізмі - 8 сконцентровано 4 види подрібнення біомаси. Приймальний обертаючий барабан - 1 обладнаний електродвигуном-редуктором з плавним автоматичним регулятором частоти обертання, що дозволяє досягти необхідної продуктивності установки. Продуктивність і розміри подрібнення біомаси регулюються кутом нахилу й швидкістю обертання барабана, а також діаметром отворів в решеті. Встановлено, що затрати на подрібнення біомаси однією запропонованою установкою в два рази нижчі від затрат на подрібнення декількома відомими агрегатами (ИРК-145, ДКУ). Дослідний зразок установки для подрібнення біомаси пройшов успішне випробування на встановлених режимах його роботи. Випробування установки проводилось на соломі злакових і бобових культур (озимої пшениці, ячменю, рису, рапсу, сої). Зафіксовано, що при установці решета з отвором 6 мм отримуємо фракцію подрібненої маси 0,2-0,5 см. Створена установка для подрібнення біомаси забезпечує продуктивність до 2 т / год. Економічна ефективність технічного рішення згідно корисної моделі заключається у забезпеченні подрібнення рулонів соломи діаметром 110 180 см з розміром подрібнення 0,2 - 0,5 см, зниження затрат на подрібнення в два рази, підвищення продуктивності установки на 15 - 20 % шляхом усунення недоліків прототипу. Заявлене рішення розкрито в матеріалах заявника повністю і може бути використане в сільському господарстві, зокрема для подрібнення рулонів соломи. Таким чином, запропоноване рішення задовольняє критерію корисної моделі - "промислова здатність". 5 Комп’ютерна верстка Л. Купенко 56831 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
