Установка для подрібнення зерна

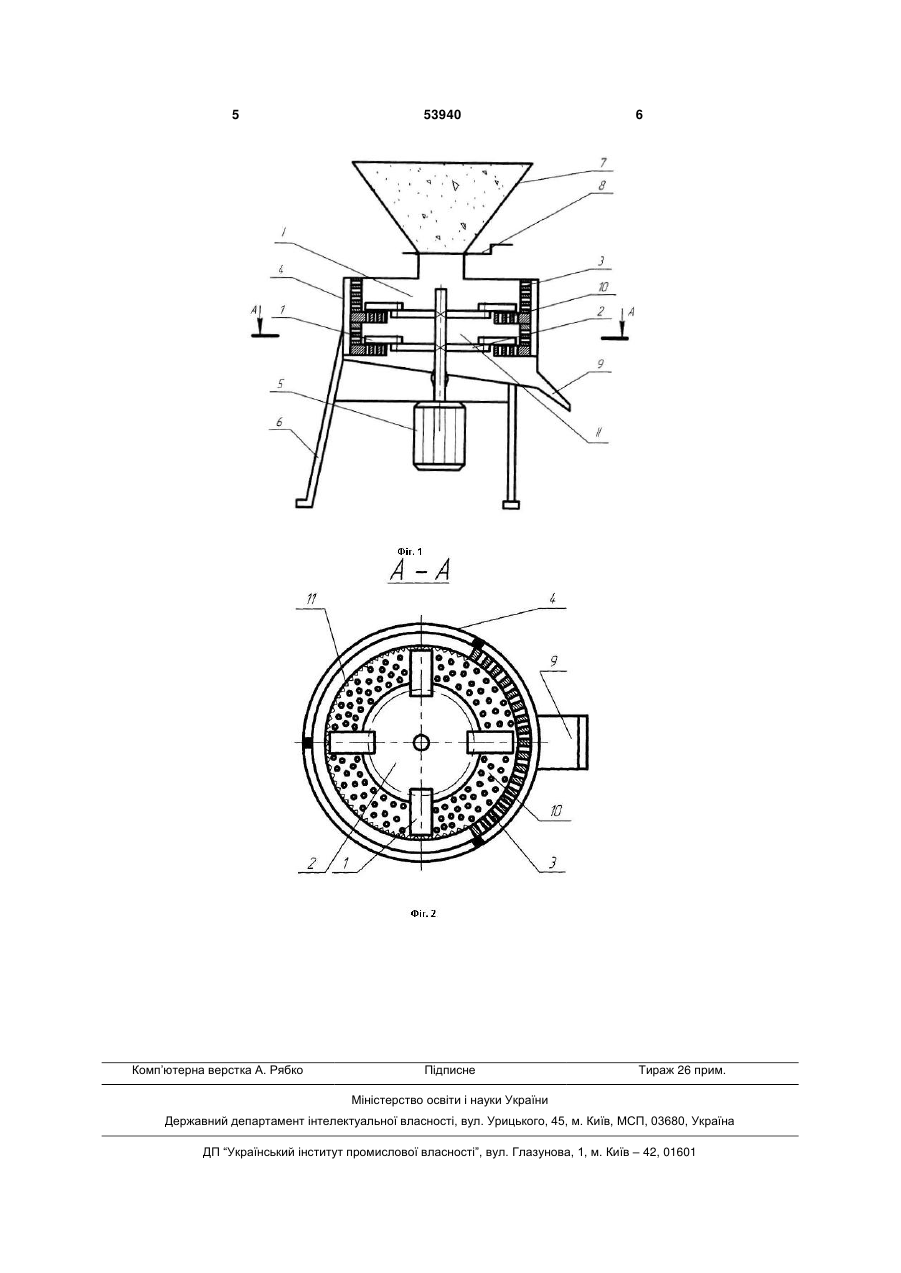

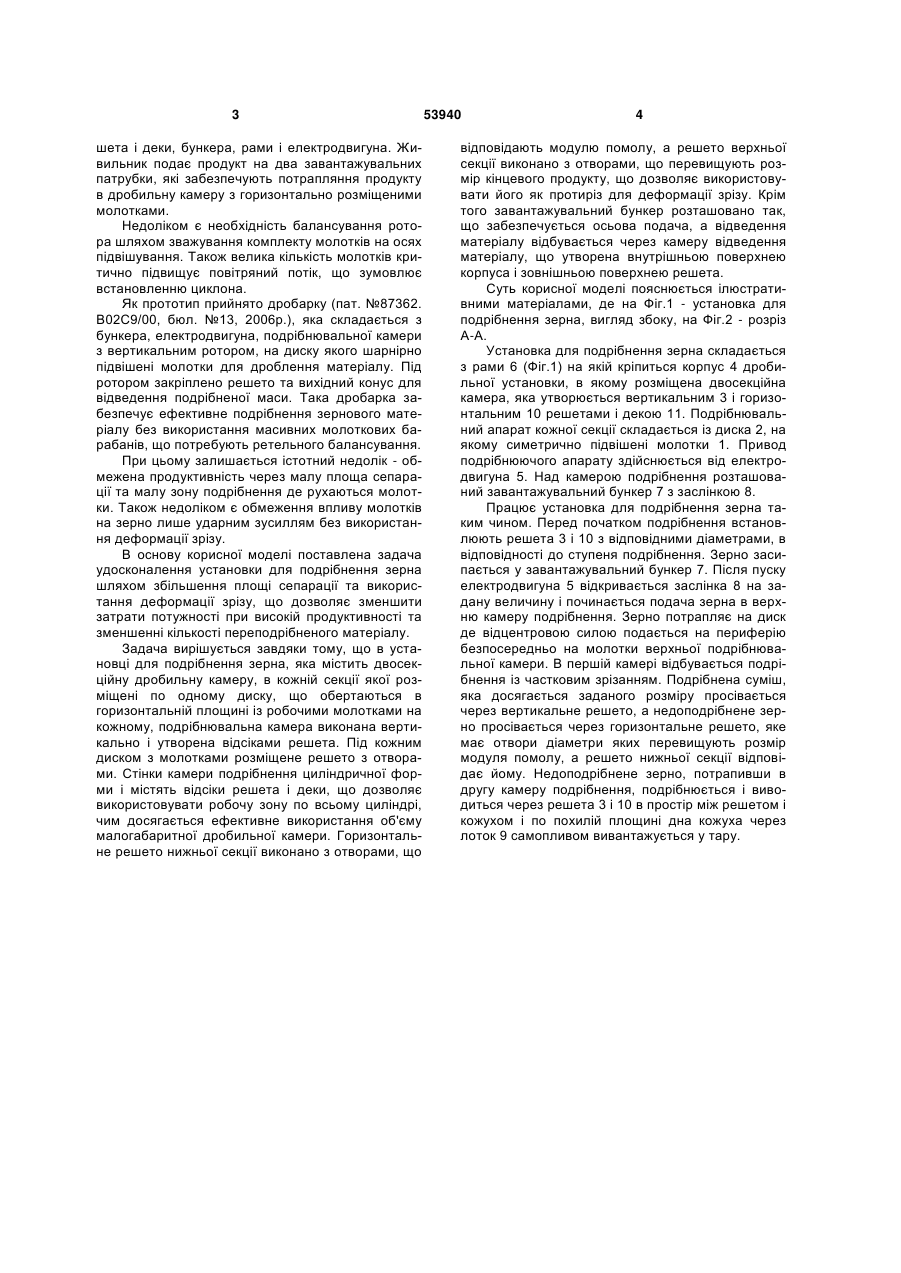

1. Установка для подрібнення зерна, що складається з рами, на якій кріпиться подрібнювальна камера з двома дисками і шарнірно підвішеними молотками, електроприводу, завантажувального бункера, яка відрізняється тим, що подрібнювальна камера має дві секції подрібнення. 3 шета і деки, бункера, рами і електродвигуна. Живильник подає продукт на два завантажувальних патрубки, які забезпечують потрапляння продукту в дробильну камеру з горизонтально розміщеними молотками. Недоліком є необхідність балансування ротора шляхом зважування комплекту молотків на осях підвішування. Також велика кількість молотків критично підвищує повітряний потік, що зумовлює встановленню циклона. Як прототип прийнято дробарку (пат. №87362. В02С9/00, бюл. №13, 2006p.), яка складається з бункера, електродвигуна, подрібнювальної камери з вертикальним ротором, на диску якого шарнірно підвішені молотки для дроблення матеріалу. Під ротором закріплено решето та вихідний конус для відведення подрібненої маси. Така дробарка забезпечує ефективне подрібнення зернового матеріалу без використання масивних молоткових барабанів, що потребують ретельного балансування. При цьому залишається істотний недолік - обмежена продуктивність через малу площа сепарації та малу зону подрібнення де рухаються молотки. Також недоліком є обмеження впливу молотків на зерно лише ударним зусиллям без використання деформації зрізу. В основу корисної моделі поставлена задача удосконалення установки для подрібнення зерна шляхом збільшення площі сепарації та використання деформації зрізу, що дозволяє зменшити затрати потужності при високій продуктивності та зменшенні кількості переподрібненого матеріалу. Задача вирішується завдяки тому, що в установці для подрібнення зерна, яка містить двосекційну дробильну камеру, в кожній секції якої розміщені по одному диску, що обертаються в горизонтальній площині із робочими молотками на кожному, подрібнювальна камера виконана вертикально і утворена відсіками решета. Під кожним диском з молотками розміщене решето з отворами. Стінки камери подрібнення циліндричної форми і містять відсіки решета і деки, що дозволяє використовувати робочу зону по всьому циліндрі, чим досягається ефективне використання об'єму малогабаритної дробильної камери. Горизонтальне решето нижньої секції виконано з отворами, що 53940 4 відповідають модулю помолу, а решето верхньої секції виконано з отворами, що перевищують розмір кінцевого продукту, що дозволяє використовувати його як протиріз для деформації зрізу. Крім того завантажувальний бункер розташовано так, що забезпечується осьова подача, а відведення матеріалу відбувається через камеру відведення матеріалу, що утворена внутрішньою поверхнею корпуса і зовнішньою поверхнею решета. Суть корисної моделі пояснюється ілюстративними матеріалами, де на Фіг.1 - установка для подрібнення зерна, вигляд збоку, на Фіг.2 - розріз А-А. Установка для подрібнення зерна складається з рами 6 (Фіг.1) на якій кріпиться корпус 4 дробильної установки, в якому розміщена двосекційна камера, яка утворюється вертикальним 3 і горизонтальним 10 решетами і декою 11. Подрібнювальний апарат кожної секції складається із диска 2, на якому симетрично підвішені молотки 1. Привод подрібнюючого апарату здійснюється від електродвигуна 5. Над камерою подрібнення розташований завантажувальний бункер 7 з заслінкою 8. Працює установка для подрібнення зерна таким чином. Перед початком подрібнення встановлюють решета 3 і 10 з відповідними діаметрами, в відповідності до ступеня подрібнення. Зерно засипається у завантажувальний бункер 7. Після пуску електродвигуна 5 відкривається заслінка 8 на задану величину і починається подача зерна в верхню камеру подрібнення. Зерно потрапляє на диск де відцентровою силою подається на периферію безпосередньо на молотки верхньої подрібнювальної камери. В першій камері відбувається подрібнення із частковим зрізанням. Подрібнена суміш, яка досягається заданого розміру просівається через вертикальне решето, а недоподрібнене зерно просівається через горизонтальне решето, яке має отвори діаметри яких перевищують розмір модуля помолу, а решето нижньої секції відповідає йому. Недоподрібнене зерно, потрапивши в другу камеру подрібнення, подрібнюється і виводиться через решета 3 і 10 в простір між решетом і кожухом і по похилій площині дна кожуха через лоток 9 самопливом вивантажується у тару. 5 Комп’ютерна верстка А. Рябко 53940 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
