Установка для подрібнення і змішування корму

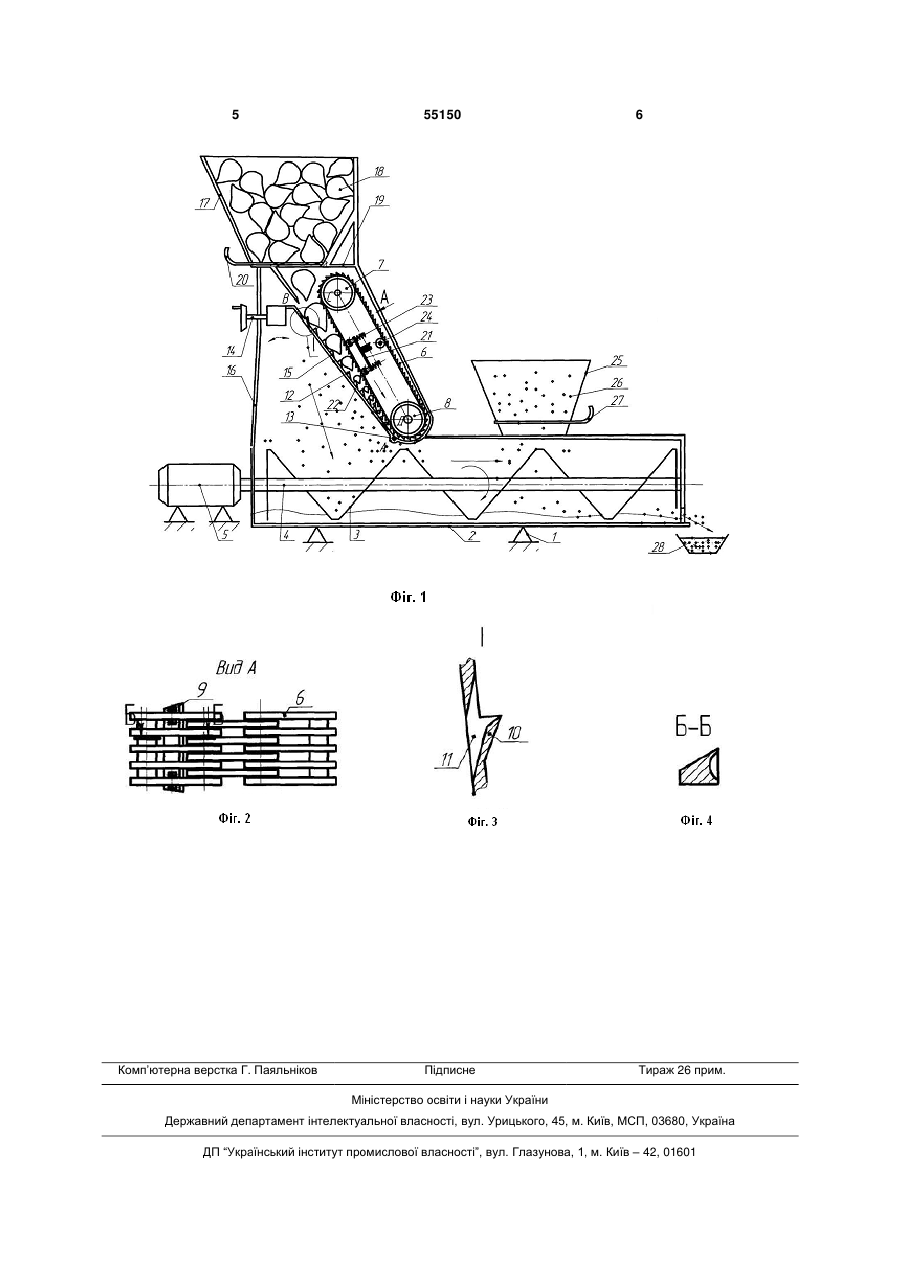

Установка для подрібнення і змішування корму, що містить раму, бункер, подрібнюючі і гвинтові змішуючі елементи з приводами, регулювальні елементи, тару для збирання корму, яка відрізняється тим, що подрібнюючий робочий орган виконано у вигляді ланцюгового багаторядного конвеєра з ведучим і веденим шківами, який встановлено під кутом до горизонту, на якому встановлені подрібнюючі ножі довжиною, рівною ширині конвеєра, які жорстко закріплені до ланок ланцюга через крок по його ширині з можливістю згинання при їх русі по шківах, причому рівномірно по довжині су U 2 (19) 1 3 елементи з наскрізними вікнами в шаховому порядку з нахилом в протилежному напрямку, а знизу на шарнірах з можливістю зміни величини зазору між рухомими і нерухомими ріжучими елементами ножів у верхній частині, при цьому між стінкою корпуса зони подрібнення корму і твірною рухомого подрібнюю чого конвеєра утворена умовна трапеція АВСД, верхня основа ВС якої є більшою нижньої АД, крім цього в нижній частині корпуса виконано вікно для вільного вивантаженя подрібнюючого корму в жолоб, причому подрібнюючий конвеєр з бункером жорстко встановлено зверху на лівому краю жолоба над змішувальним шнеком, а з правого від нього боку встановлено бункер з сипким кормом для змішування. Установка для подрібнення і змішування кормів зображена на фіг. 1, фіг. 2 і фіг. 3 - вид по І на фіг. 1. Установка для подрібнення і змішування кормів виконана у вигляді рами 1 на якій кріпляться всі механізми і робочі органи. В нижній частині установки на рамі 1 жорстко встановлено жолоб 2 в який встановлено гвинтовий робочий орган 3, з валом 4 з можливістю кругового провертання. З лівого краю установки на рамі жорстко встановлено електродвигун 5 з муфтою (на кресленні не показано), яка з’єднує приводний вал двигуна з валом 4. Над жолобом 2 з лівої сторони встановлено ланцюговий багаторядний подрібнюючий конвеєр 6 з ведучим 7 і веденим зубчатими шківами 8, в яких до ланок ланцюгів через крок жорстко закріплені окремі подрібнюючи ножі 9 довжиною рівною ширині конвеєра з можливістю згинання при їх русі по шківах 7 і 8. Встановлення подрібнюючих ножів 9 через крок забезпечить вільне просипання подрібнюючого корму в жолоб 2. Рівномірно по довжині сусідніх ножів 9 в шахматному порядку виконані півкруглі ріжучі конічні елементи 10 з наскрізними вікнами 11, які нахилені в сторону руху ріжучих ножів 9. Крім цього на опорній стінці корпуса 12 подрібнюючого конвеєра в зоні подрібнення корму, яка встановлена співвісно до робочих ножів 9 конвеєра під кутом меншим від твірної рухомої ріжучої вітки конвеєра до горизонту. На шарнірах 13 знизу в зоні між рухомими і нерухомими ріжучими елементами ножі за допомогою регулювального механізму 14 встановлені аналогічні ріжучі конічні елементи 15 з наскрізними вік 55150 4 нами 11 в шахматному порядку з нахилом в протилежну сторону з можливістю двохстороннього подрібнення корму. При цьому між опорною стінкою 12 корпуса зони подрібнення корму і твірною рухомого подрібнюю чого конвеєра 6 утворена умовна трапеція АВСД в якій верхня основа ВС є більшою нижньої АД за умови збільшення ВС за допомогою регулювального механізму 14, який жорстко закріплений на задній стінці 16. Крім цього бункер 17 з кормовими буряками 18 жорстко встановлено на корпусі 19 подрібнюючого конвеєра. Регулювання подачі кормових буряків 18 здійснюється шибером 20. Натягування ланцюгів 6 з подрібнюючи ми ножами 9 здійснюється з середини конвеєра за допомогою натяжного пристрою 21 з роликами 22 і пружинами 23. Крім цього протилежна вітка ланцюгового конвеєра 6 підтримується від прогину роликом 24 відомої конструкції. Крім цього для вільної подачі подрібнюючого корму з зони подрібнення здійснюється через вікно в нижній частині корпуса 12, яке на кресленні не показано. Робота установки для подрібнення і змішування корму здійснюється наступним чином. Кормові буряки 18 з бункера 17 під власною вагою поступають в зону подрібнення при відповідному положенні шибера 20. Включається електродвигун 5 і за допомогою рукоятки 14 виставляють у відповідне положення опорну стінку 12 корпуса в залежності від розмірів буряків 18 і при роботі подрібнюю чого конвеєра 6 здійснюється їх подрібнення, маса яких поступає у жолоб 2 куди поступає сипкий корм 26 з бункера 25 заданих норм і за допомогою шнека 3 змішується і поступає в ємність 27 де його відповідно використовують. В разі потреби з правої сторони від бункера 25 можна встановлювати бункер для подачі в зону змішування мікродобавок. У кормовиробництві для подрібнення кормів, за даними проф. Ревенка І.І. поширені дискові та барабанні різальні апарати, нами запропонований третій варіант – конвеєрний різальний апарат, який має розширені технологічні можливості, підвищення продуктивності праці і конструкція відпрацьована на технологічність. До переваг установки - розширені технологічні можливості і підвищена продуктивність праці і конструкція відпрацьована на технологічність. 5 Комп’ютерна верстка Г. Паяльніков 55150 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
