Індикатор перепаду тиску капілярного типу

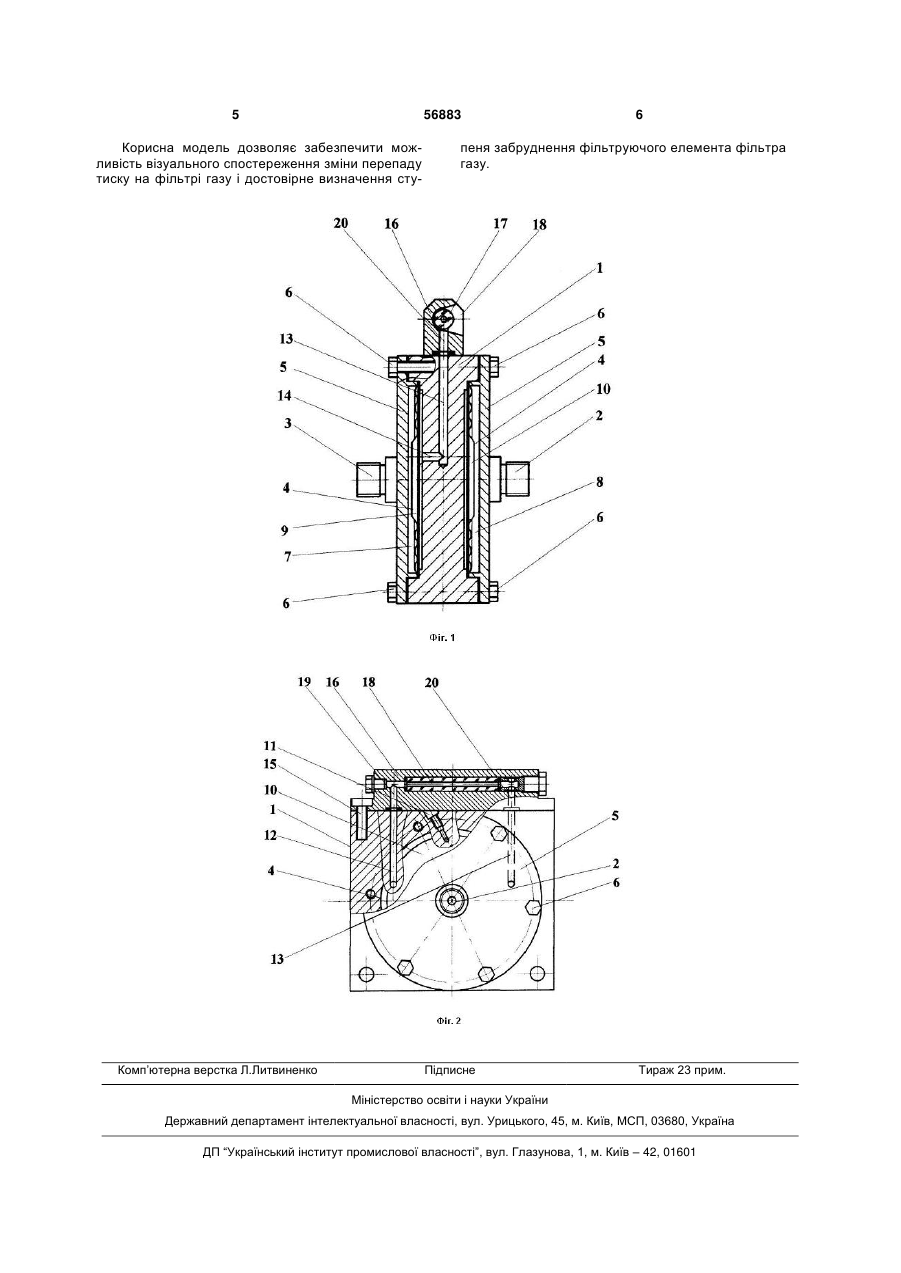

Індикатор перепаду тиску капілярного типу, який містить корпус, оснащений вхідним і вихідним штуцерами для під'єднання до трубопроводу, капілярну трубку, заповнену рідинами різної питомої ваги і різного кольору, та розміщені всередині корпусу мембрани, який відрізняється тим, що розміщені всередині корпусу мембрани затиснені до корпусу кришками, які кріпляться до корпусу болтами і утворюють бокові ліву і праву камери, час 3 Проте при пошкодженні капілярної трубки, або інших конструктивних елементів індикатора, його необхідно повністю демонтувати від трубопроводу, і проводити заміну пошкоджених елементів. Крім цього підключення даного індикатора здійснюється визначеним кінцем, саме вхідний штуцер має бути підключеним до трубопроводу перед фільтром газу, а через надто великий тиск запобіжна діафрагма може зруйнуватися. В основу корисної моделі поставлено задачу створення більш досконалого індикатора перепаду тиску капілярного типу шляхом технікоконструктивних змін, забезпечити можливість з візуального спостереження контролю зміни перепаду тиску на фільтрі газу і достовірного визначення ступеня забруднення фільтруючого елемента фільтра газу. Задача корисної моделі вирішується за рахунок того, що індикатор перепаду тиску капілярного типу, який містить корпус, споряджений вхідним і вихідним штуцерами для під'єднання до трубопроводу, капілярну трубку, заповнену рідинами різної питомої ваги і різного кольору та розміщеними в середині корпусу мембранами, згідно корисної моделі, розміщені в середині корпусу мембрани затиснені до корпуса кришками, які кріпляться до корпуса болтами і утворюють бокові ліву і праву камери, частини простору яких з внутрішнього боку мембран заповнюють рідинами різної питомої ваги і різного кольору через верхні отвори у корпусі і за допомогою вертикальних отворів в корпусі, що внизу мають горизонтальні виходи в заповнені рідинами простори бокових камер, сполучені з кінцями капілярної трубки, при цьому капілярна трубка споряджена захисним корпусом, який прикріплений до корпуса розміщення мембран болтами/гвинтами, має виріз для візуального спостереження ступеня забруднення фільтруючого елемента фільтра газу, і вертикальні отвори, які співпадають з вертикальними отворами корпуса розміщення мембран, є їх продовженням для сполучення з кінцями капілярної трубки. За рахунок підбору рідин різного кольору і різної питомої ваги таким чином, що вони не змішуються, і заповнення ними відповідно правого і лівого простору камер, утворених між мембранами і кришками (з внутрішнього боку мембран) за рахунок конструктивних особливостей кришок і відповідних конструктивних отворів, що сполучують бокові камери з капілярною трубкою, під дією відповідного тиску робочого середовища одна із мембран деформується і змушує переміщатись по отворах рідину, це переміщення спостерігається у капілярній трубці, при цьому це переміщення безпосередньо залежить від ступеня чистоти фільтруючого елемента. Завдяки такого технікоконструкторського рішення виконується задача корисної моделі, внаслідок чого можна візуально спостерігати за перепадом тиску газу і визначити забрудненість фільтруючого елемента фільтру. Крім цього за рахунок конструкторського рішення заміна пошкоджених елементів приладу може здійснюватися без відключення пристрою від трубопроводу, а симетричне розміщення елементів в корпусі спрощує підключення приладу до трубоп 56883 4 роводу, правим чи лівим штуцером перед фільтром. На Фіг.1 схематично показано індикатор перепаду тиску капілярного типу, переріз, на Фіг.2 - вигляд індикатора перепаду тиску капілярного типу збоку. Індикатор перепаду тиску капілярного типу складається з корпусу 1, спорядженого вхідним 2 і вихідним 3 штуцерами для під'єднання до трубопроводу. В середині корпусу (1) розміщено мембрани 4, які затиснені до корпуса (1) кришками 5, що кріпляться до корпуса (1) болтами 6, і утворюють бокові ліву 7 і праву 8 камери, частини простору 9 і 10 цих камер (7 і 8), з внутрішнього боку мембран (4) заповнюють рідинами різної питомої ваги і різного кольору (на Фіг. не показано) через отвори 11, зроблені в корпусі (1). Всередині корпуса (1) просвердлено вертикальні отвори 12 і 13 з горизонтальними виходами 14 у камери (8) і (7), відповідно. Зверху корпуса (1) прикріплений болтами/гвинтами 15 захисний корпус 16 з вирізом 17 для візуального спостереження, в якому розміщена капілярна трубка 18. В захисному корпусі (16) зроблені вертикальні отвори 19 і 20, які приєднані до капілярної трубки 18 і співпадають з вертикальними отворами 12 і 13, відповідно, корпуса (1). Індикатор перепаду тиску капілярного типу працює наступним чином. Через отвір 11 корпуса 1 в частину простору 9 з внутрішнього боку мембрани 4, що знаходиться в камері 7, утвореній кришкою 5 і лівою мембраною 4, заливають рідину більшої питомої ваги, як приклад, етиленгліколю, до середньої мітки капілярної трубки 18, яка розміщена в захисному корпусі 16 з вирізом 17 для візуального спостереження. Через другий отвір 11 корпуса 1 в частину простору 10 з внутрішнього боку правої мембрани 4, що знаходиться в камері 8, утвореній кришкою 5 і правою мембраною 4, заливають рідину меншої питомої ваги та іншого кольору, як приклад, бензин. Штуцер 2 приєднують трубкою до трубопроводу перед фільтром (відносно напрямку руху в трубопроводі газу), а штуцер 3 приєднують до трубопроводу за фільтром. Через те, що фільтрувальний елемент фільтра буде створювати опір руху газу, то більший тиск газу, який є перед фільтром буде натискати на мембрану 4, чим виштовхуватиме бензин із частини простору 10 у вертикальний отвір 12, який сполучений горизонтальним виходом з простором 10, що в свою чергу буде виштовхувати рідину більшої питомої ваги, наприклад етиленгліколю, з капілярної трубки 18 через вертикальний отвір 20 захисного корпусу 16 і вертикальний отвір 13 з горизонтальним виходом 14 у частину простору 9 камери 7. За допомогою вирізу 17 захисного корпусу 16 візуально спостерігається відхилення від середньої мітки капілярної трубки 18, що засвідчує ступінь забруднення фільтруючого елемента фільтра. Чим більше забруднюватиметься фільтруючий елемент фільтра, створюючи більший перепад тиску, тим більше рідини буде виштовхуватися в простір 9, а сама камера 7 служить як простір для розширення мембрани 4. 5 56883 Корисна модель дозволяє забезпечити можливість візуального спостереження зміни перепаду тиску на фільтрі газу і достовірне визначення сту Комп’ютерна верстка Л.Литвиненко 6 пеня забруднення фільтруючого елемента фільтра газу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
