Пристрій для двокомпонентного навантаження осьовою силою та крутильним моментом
Номер патенту: 56882
Опубліковано: 25.01.2011
Автори: Белокуров Володимир Миколайович, Павловський Вадим Едуардович
Формула / Реферат
Пристрій для двокомпонентного навантаження осьовою силою та крутильним моментом, що містить у корпусі пружний кінематичний перетворювач, що складається з трьох співвісних порожнистих циліндрів, у стінках яких прорізані пази, який відрізняється тим, що пружний кінематичний перетворювач у складі порожнистих циліндрів має один циліндр з пазами, паралельними поздовжній осі, та центральний співвісний силопередавальний вал.
Текст

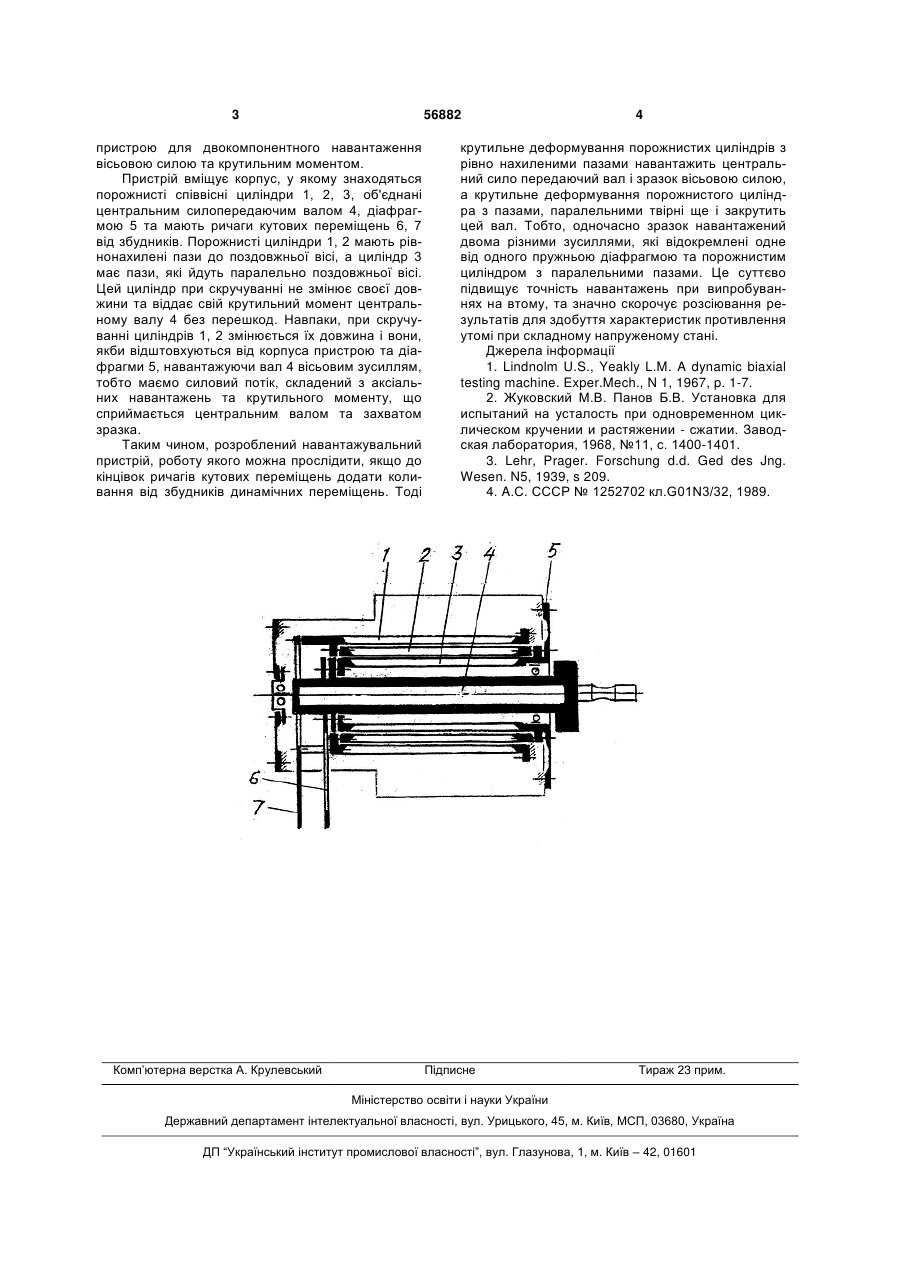

Пристрій для двокомпонентного навантажен 3 56882 пристрою для двокомпонентного навантаження вісьовою силою та крутильним моментом. Пристрій вміщує корпус, у якому знаходяться порожнисті співвісні циліндри 1, 2, 3, об'єднані центральним силопередаючим валом 4, діафрагмою 5 та мають ричаги кутових переміщень 6, 7 від збудників. Порожнисті циліндри 1, 2 мають рівнонахилені пази до поздовжньої вісі, а циліндр 3 має пази, які йдуть паралельно поздовжньої вісі. Цей циліндр при скручуванні не змінює своєї довжини та віддає свій крутильний момент центральному валу 4 без перешкод. Навпаки, при скручуванні циліндрів 1, 2 змінюється їх довжина і вони, якби відштовхуються від корпуса пристрою та діафрагми 5, навантажуючи вал 4 вісьовим зусиллям, тобто маємо силовий потік, складений з аксіальних навантажень та крутильного моменту, що сприймається центральним валом та захватом зразка. Таким чином, розроблений навантажувальний пристрій, роботу якого можна прослідити, якщо до кінцівок ричагів кутових переміщень додати коливання від збудників динамічних переміщень. Тоді Комп’ютерна верстка А. Крулевський 4 крутильне деформування порожнистих циліндрів з рівно нахиленими пазами навантажить центральний сило передаючий вал і зразок вісьовою силою, а крутильне деформування порожнистого циліндра з пазами, паралельними твірні ще і закрутить цей вал. Тобто, одночасно зразок навантажений двома різними зусиллями, які відокремлені одне від одного пружньою діафрагмою та порожнистим циліндром з паралельними пазами. Це суттєво підвищує точність навантажень при випробуваннях на втому, та значно скорочує розсіювання результатів для здобуття характеристик противлення утомі при складному напруженому стані. Джерела інформації 1. Lindnolm U.S., Yeakly L.M. A dynamic biaxial testing machine. Exper.Mech., N 1, 1967, p. 1-7. 2. Жуковский M.B. Панов Б.В. Установка для испытаний на усталость при одновременном циклическом кручении и растяжении - сжатии. Заводская лаборатория, 1968, №11, с. 1400-1401. 3. Lehr, Prager. Forschung d.d. Ged des Jng. Wesen. N5, 1939, s 209. 4. A.C. СССР № 1252702 кл.G01N3/32, 1989. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for two-component loading with axial force and torque
Автори англійськоюBelokurov Volodymyr Mykolaiovych, Pavlovskyi Vadym Eduardovych
Назва патенту російськоюУстройство для двухкомпонентной нагрузки осевой силой и крутильным momehtom
Автори російськоюБелокуров Владимир Николаевич, Павловский Вадим Эдуардович
МПК / Мітки
МПК: G01N 3/00
Мітки: силою, двокомпонентного, осьовою, пристрій, навантаження, моментом, крутильним
