Роздавальник кормів

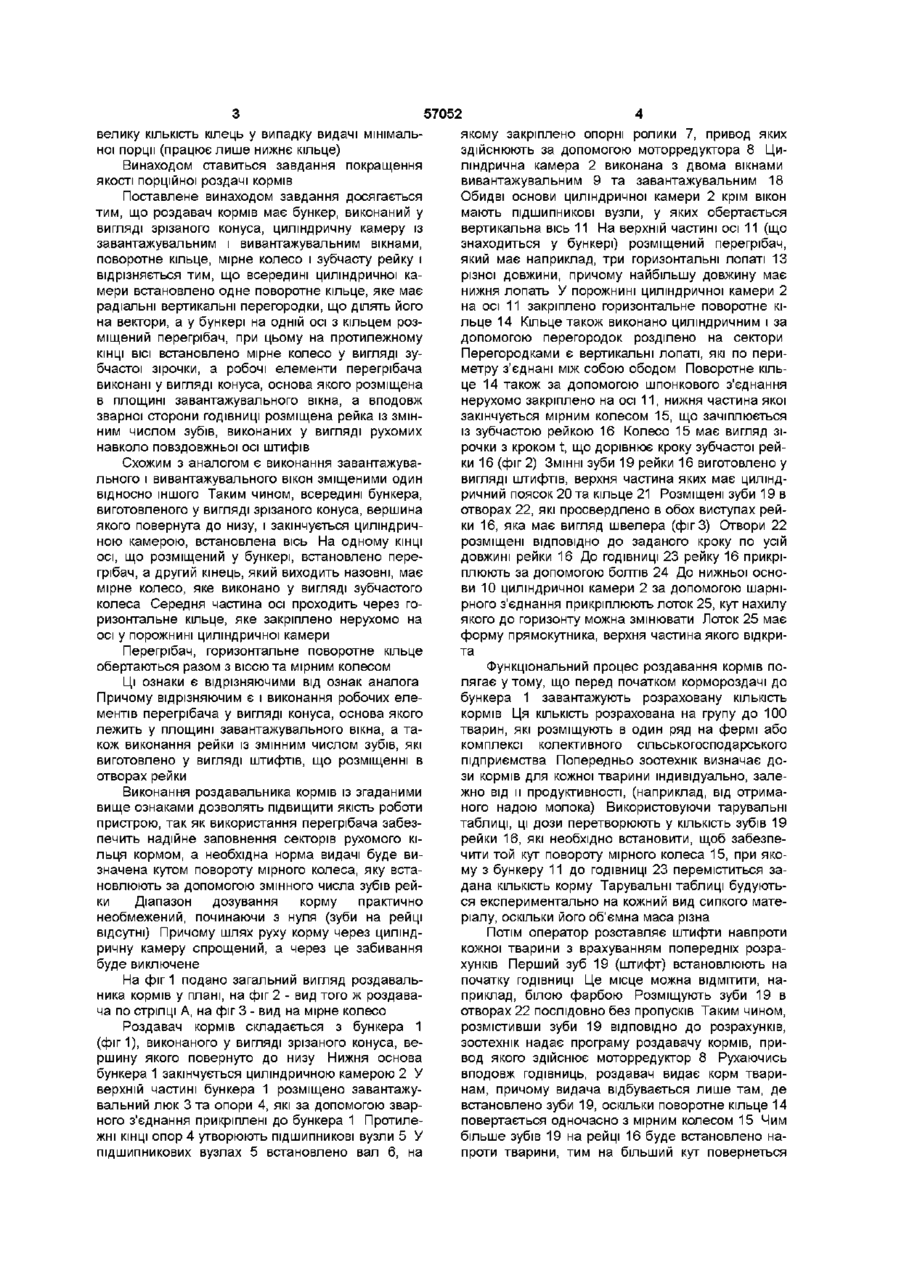

1 Роздавальник кормів, що має бункер, виконаний у вигляді зрізаного конуса, з'єднаного з циліндричною камерою з завантажувальними вікнами, що розміщені у верхній частині циліндричної камери, та вивантажувальними вікнами, що розміщені у нижній частині циліндричної камери, по воротне кільце, мірне колесо і зубчасту рейку, який відрізняється тим, що всередині циліндричної камери встановлено одне поворотне кільце з радіальними вертикальними перегородками, що ділять його на окремі сектори, а в бункері на одній осі з кільцем у верхній частині розміщений перегрібач, а на протилежному, нижньому, КІНЦІ ОСІ закріплено мірне колесо у вигляді зірочки цівкового зачеплення 2 Роздавальник кормів по п 1, який відрізняється тим, що робочі елементи перегрібача мають горизонтальні лопаті різної довжини, периферійні КІНЦІ яких при обертанні утворюють конус, основа якого розміщена в площині завантажувального вікна, причому найбільшу довжину має нижня лопать 3 Роздавальник кормів по п 1 або 2, який відрізняється тим, що мірне колесо зчеплене із закріп Винахід належить до пристроїв для дозованого роздавання сипких матеріалів і може бути використаний для дозування сипких та вологих кормів на тваринницьких фермах Відомий роздавальник кормів, що складається з бункера, встановленого на рухомий візок, у нижній частині якого розміщена кільцева камера в якій встановлено ротор дозуючого пристрой, який зв'язаний з приводом При цьому, привод дозуючого пристрою виконаний у вигляді крилача, що взаємодіє з роликами, які розміщені вподовж ГОДІВНИЦІ (див, А С СРСР №405515, А01К5/00, 1973р) Крім цього, відомий також пересувний автоматично дозуючий кормороздаючий пристрій, виконаний у вигляді вагонетки із застосуванням поворотного дозатора, який приводиться в рух при зустрічі насадженої на шляху руху вагонетки з упорами (див, А С СРСР №49608 А01К5/000, 1935) Проте, ВІДОМІ пристрої не можуть забезпечити якісний процес дозованої видачі кормів, коли потрібна точність за якістю, що особливо важливо у молочному скотарстві, де кормові суміші видають індивідуально кожній тварині залежно від її продуктивності, оскільки ці пристрої мають серйозні недоліки Перш за все це відсутність гарантійної повноти заповнення секторів дозатора внаслідок утворення склепінь корму у бункері і неможливості ущільнення корму в чарунках дозатора, що дуже часто спостерігається при роботі вищезгаданих пристроїв з вологими кормовими сумішами або гранульованими концкормами Цим порушується ВІДПОВІДНІСТЬ між поворотом дозатора і видачею заданої порції корму Найбільш близьким до пропонованого роздавача кормів є дозатор сипких матеріалів, який має циліндричну камеру із завантажувальними і вивантажувальними вікнами, які перекривають поворотними в горизонтальній площині кільцями (див А С СРСР №570773, G01F11/00, 1977р) В останньому з перерахованих дозаторів є такі недоліки, які полягають перш за все у неможливості видачі кормів чітко за КІЛЬКІСТЮ, так як число кілець та їх поворотів обмежена Крім того, у бункері дозатора є можливість утворення склепінь Корм може не проходити складного шляху через леною на задній СТІНЦІ ГОДІВНИЦІ зубчастою рейкою за допомогою цівкового зачеплення, а зубчаста рейка має змінне число зубів, виконаних у вигляді обертово рухомих навколо повздовжньої осі штифтів О ю о ю 57052 велику КІЛЬКІСТЬ кілець у випадку видачі мінімальної порції (працює лише нижнє кільце) Винаходом ставиться завдання покращення якості порційної роздачі кормів Поставлене винаходом завдання досягається тим, що роздавач кормів має бункер, виконаний у вигляді зрізаного конуса, циліндричну камеру із завантажувальним і вивантажувальним вікнами, поворотне кільце, мірне колесо і зубчасту рейку і відрізняється тим, що всередині циліндричної камери встановлено одне поворотне кільце, яке має радіальні вертикальні перегородки, що ділять його на вектори, а у бункері на одній осі з кільцем розміщений перегрібач, при цьому на протилежному КІНЦІ ВІСІ встановлено мірне колесо у вигляді зубчастої зірочки, а робочі елементи перегрібача виконані у вигляді конуса, основа якого розміщена в площині завантажувального вікна, а вподовж зварної сторони ГОДІВНИЦІ розміщена рейка із змінним числом зубів, виконаних у вигляді рухомих навколо повздовжньої осі штифів Схожим з аналогом є виконання завантажувального і вивантажувального вікон зміщеними один відносно іншого Таким чином, всередині бункера, виготовленого у вигляді зрізаного конуса, вершина якого повернута до низу, і закінчується циліндричною камерою, встановлена вісь На одному КІНЦІ ОСІ, що розміщений у бункері, встановлено перегрібач, а другий кінець, який виходить назовні, має мірне колесо, яке виконано у вигляді зубчастого колеса Середня частина осі проходить через горизонтальне кільце, яке закріплено нерухомо на осі у порожнині циліндричної камери Перегрібач, горизонтальне поворотне кільце обертаються разом з віссю та мірним колесом Ці ознаки є відрізняючими від ознак аналога Причому відрізняючим є і виконання робочих елементів перегрібача у вигляді конуса, основа якого лежить у площині завантажувального вікна, а також виконання рейки із змінним числом зубів, які виготовлено у вигляді штифтів, що розміщенні в отворах рейки Виконання роздавальника кормів із згаданими вище ознаками дозволять підвищити якість роботи пристрою, так як використання перегрібача забезпечить надійне заповнення секторів рухомого кільця кормом, а необхідна норма видачі буде визначена кутом повороту мірного колеса, яку встановлюють за допомогою змінного числа зубів рейки Діапазон дозування корму практично необмежений, починаючи з нуля (зуби на рейці відсутні) Причому шлях руху корму через циліндричну камеру спрощений, а через це забивання буде виключене На фіг 1 подано загальний вигляд роздавальника кормів у плані, на фіг 2 - вид того ж роздавача по стрілці А, на фіг 3 - вид на мірне колесо Роздавач кормів складається з бункера 1 (фиг 1), виконаного у вигляді зрізаного конуса, вершину якого повернуто до низу Нижня основа бункера 1 закінчується циліндричною камерою 2 У верхній частині бункера 1 розміщено завантажувальний люк 3 та опори 4, які за допомогою зварного з'єднання прикріплені до бункера 1 Протилежні КІНЦІ опор 4 утворюють ПІДШИПНИКОВІ вузли 5 У підшипникових вузлах 5 встановлено вал 6, на якому закріплено опорні ролики 7, привод яких здійснюють за допомогою мотор редуктора 8 Циліндрична камера 2 виконана з двома вікнами вивантажувальним 9 та завантажувальним 18 Обидві основи циліндричної камери 2 крім вікон мають ПІДШИПНИКОВІ вузли, у яких обертається вертикальна вісь 11 На верхній частині осі 11 (що знаходиться у бункері) розміщений перегрібач, який має наприклад, три горизонтальні лопаті 13 різної довжини, причому найбільшу довжину має нижня лопать У порожнині циліндричної камери 2 на осі 11 закріплено горизонтальне поворотне кільце 14 Кільце також виконано циліндричним і за допомогою перегородок розділено на сектори Перегородками є вертикальні лопаті, які по периметру з'єднані між собою ободом Поворотне кільце 14 також за допомогою шпонкового з'єднання нерухомо закріплено на осі 11, нижня частина якої закінчується мірним колесом 15, що зачіплюється із зубчастою рейкою 16 Колесо 15 має вигляд зірочки з кроком t, що дорівнює кроку зубчастої рейки 16 (фіг 2) ЗМІННІ зуби 19 рейки 16 виготовлено у вигляді штифтів, верхня частина яких має циліндричний поясок 20 та кільце 21 Розміщені зуби 19 в отворах 22, які просвердлено в обох виступах рейки 16, яка має вигляд швелера (фіг 3) Отвори 22 розміщені ВІДПОВІДНО до заданого кроку по усій довжині рейки 16 До ГОДІВНИЦІ 23 рейку 16 прикріплюють за допомогою болтів 24 До нижньої основи 10 циліндричної камери 2 за допомогою шарнірного з'єднання прикріплюють лоток 25, кут нахилу якого до горизонту можна змінювати Лоток 25 має форму прямокутника, верхня частина якого відкрита Функціональний процес роздавання кормів полягає утому, що перед початком кормороздачі до бункера 1 завантажують розраховану КІЛЬКІСТЬ кормів Ця КІЛЬКІСТЬ розрахована на групу до 100 тварин, які розміщують в один ряд на фермі або комплексі колективного сільськогосподарського підприємства Попередньо зоотехнік визначає дози кормів для кожної тварини індивідуально, залежно від и продуктивності, (наприклад, від отриманого надою молока) Використовуючи тарувальні таблиці, ці дози перетворюють у КІЛЬКІСТЬ зубів 19 рейки 16, які необхідно встановити, щоб забезпечити той кут повороту мірного колеса 15, при якому з бункеру 11 до ГОДІВНИЦІ 23 переміститься задана КІЛЬКІСТЬ корму Тарувальні таблиці будуються експериментально на кожний вид сипкого матеріалу, оскільки його об'ємна маса різна Потім оператор розставляє штифти навпроти кожної тварини з врахуванням попередніх розрахунків Перший зуб 19 (штифт) встановлюють на початку ГОДІВНИЦІ Це місце можна ВІДМІТИТИ, наприклад, білою фарбою Розміщують зуби 19 в отворах 22 послідовно без пропусків Таким чином, розмістивши зуби 19 ВІДПОВІДНО до розрахунків, зоотехнік надає програму роздавачу кормів, привод якого здійснює моторредуктор 8 Рухаючись вподовж годівниць, роздавач видає корм тваринам, причому видача відбувається лише там, де встановлено зуби 19, оскільки поворотне кільце 14 повертається одночасно з мірним колесом 15 Чим більше зубів 19 на рейці 16 буде встановлено напроти тварини, тим на більший кут повернеться 57052 мірне колесо 15 і поворотне кільце 14, а тому тим більше корму буде подано перегородками кільця 14 з бункера 1 по лотку 25 до ГОДІВНИЦІ 23 тій же тварині Одночасно з поворотом мірного колеса 15 повертається і перегрібач 12, лопаті 13 якої руйнують склепіння і допомагають заповненню кор 6 мом секторів поворотного кільця 14 Верхні лопаті 13 менші нижніх оскільки нижні лопаті повинні забезпечити заповнення секторів кормом, який вони згрібають з цієї основи бункера 1 Доходячи до краю годівниць, роздавальник кормів автоматично вимикається кінцевим вимикачем Фіг. 1 Фл З Фіг. 2 Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
