Спосіб керування мультиголовковим дозатором

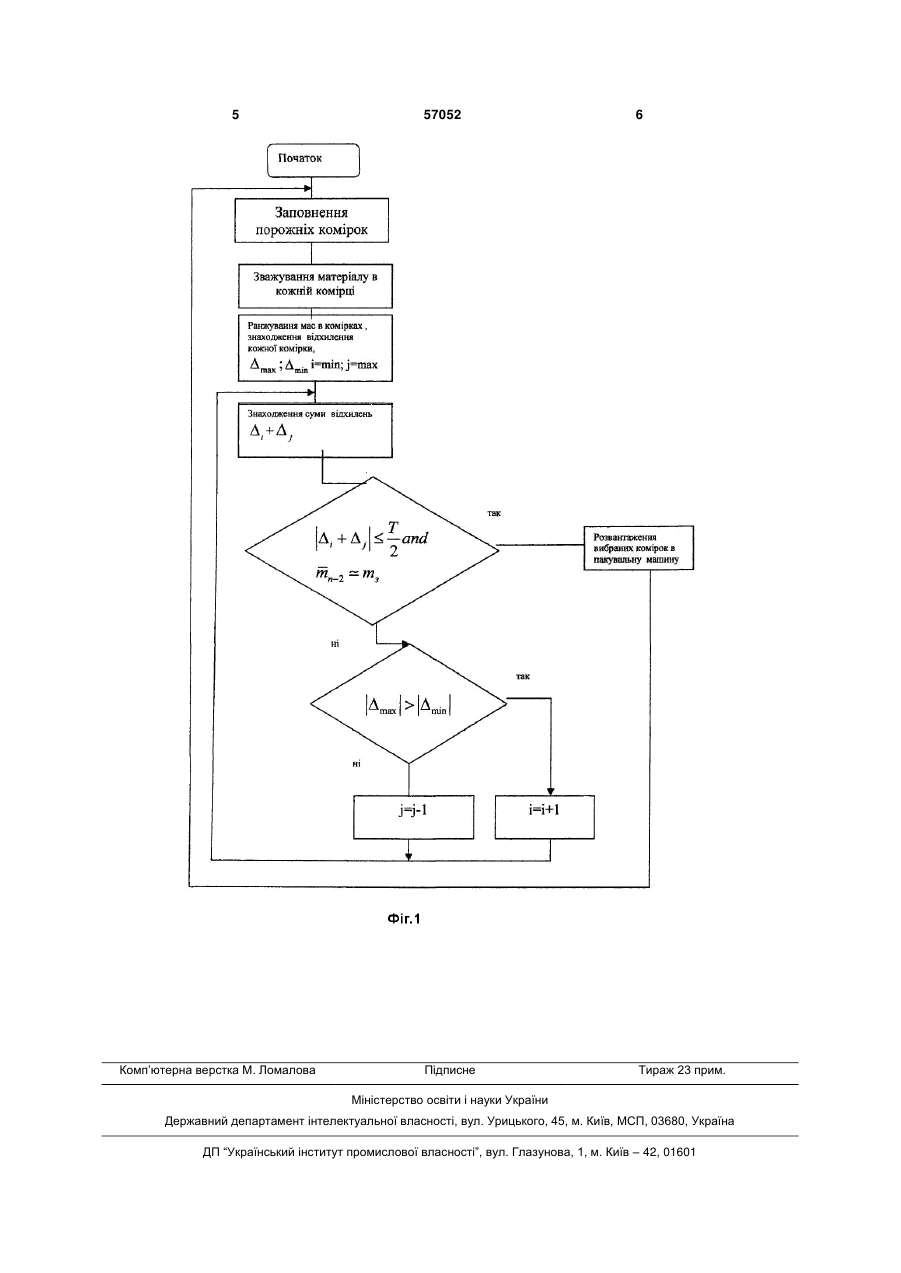

Спосіб керування мультиголовковим дозатором, при якому сипкий матеріал подають в вагові 3 надійності роботи мультиголовочного дозатора, шляхом спрощення пошукової операції. Поставлене завдання вирішується наступним чином. У відомому способі керування мультиголовочним дозатором, при якому сипкий матеріал подають в вагові комірки, зважують кожну з них, розраховують середню масу матеріалу в вагових комірках, ранжують відхилення маси в кожній комірці від номінального та формують з цих порцій дозу із масою, що знаходиться в межах поля допуску і подають до механізму пакування, згідно з корисною моделлю, що заявляється, дозу формують з відхиленням її значення в сторону зміщення середньої маси матеріалу у вагових комірках. В цьому випадку після вивантаження такої дози середня маса матеріалу в вагових комірках зміститься в сторону номінального значення. На приведеному малюнку схематично зображений: на Фіг.1 - блок-схема способу керування мультиголовочним дозатором заснованим на видачі дози з порцій, скидання яких призведе до наближення середньої маси по комірках, що лишились до номінальної. Спосіб керування мультиголовочним дозатором реалізують таким чином: дози формують з тих порцій, які найбільше відхиляють середню масу матеріалу у вагових комірках від середньої номінальної маси. Тобто формують дозу із відхиленням в ту сторону, щоб після її видачі середня маса матеріалу у вагових комірках наблизилась до середньої номінальної маси. Апаратурно спосіб керування реалізують наступним чином (Фіг.1): матеріал подають розподільником на віброживильники, з яких транспортують його до кишень, які в свою чергу живлять ва 57052 4 вагові комірки. Здійснюють наповнення вагових комірок з наступним їх зважуванням. Після чого маси матеріалу у вагових комірках ранжують, розраховують відхилення мас в кожній комірці, а потім сумують порції шляхом направленого перебору. Якщо сума відхилення порцій, що складають дозу, входить в поле допуску на масу, а відвантаження цих порцій в пакувальний механізм наближає середню масу по комірках до номінальної, то відбувається вивантаження матеріалу з таких комірок в пакувальну машину і цикл повторюється. Позначимо відхилення і - тої комірки як  i :  i  m з  mi , де m з - номінальна маса порції, m i - маса матеріалу в і-тій ваговій комірці. Присвоїмо змінній «і» індекс першої комірки з масиву ранжованих відхилень мас i  1 , а змінній «j» - індекс останньої комірки з того самого масиву ( j  n , де n - загальна кількість комірок). T Тоді, якщо  i   j  і mn  2  m 3 ( Т - до2 пуск на дозу, n - кількість вагових комірок), то таку масу вивантажують в пакувальну машину, і вивантажені вагові комірки наповнюються новою порціT єю матеріалу. Якщо ж  i   j  ,то, якщо 2  j   i ; тоді i  i  1 , інакше j  j  1 і цикл по вторюється знову, поки не знайдеться підходяща по масі доза. Такий спосіб керування є надзвичайно простим, що дуже підвищує його надійність. 5 Комп’ютерна верстка М. Ломалова 57052 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
