Кутник-квадрант для контролю перпендикулярності поверхонь

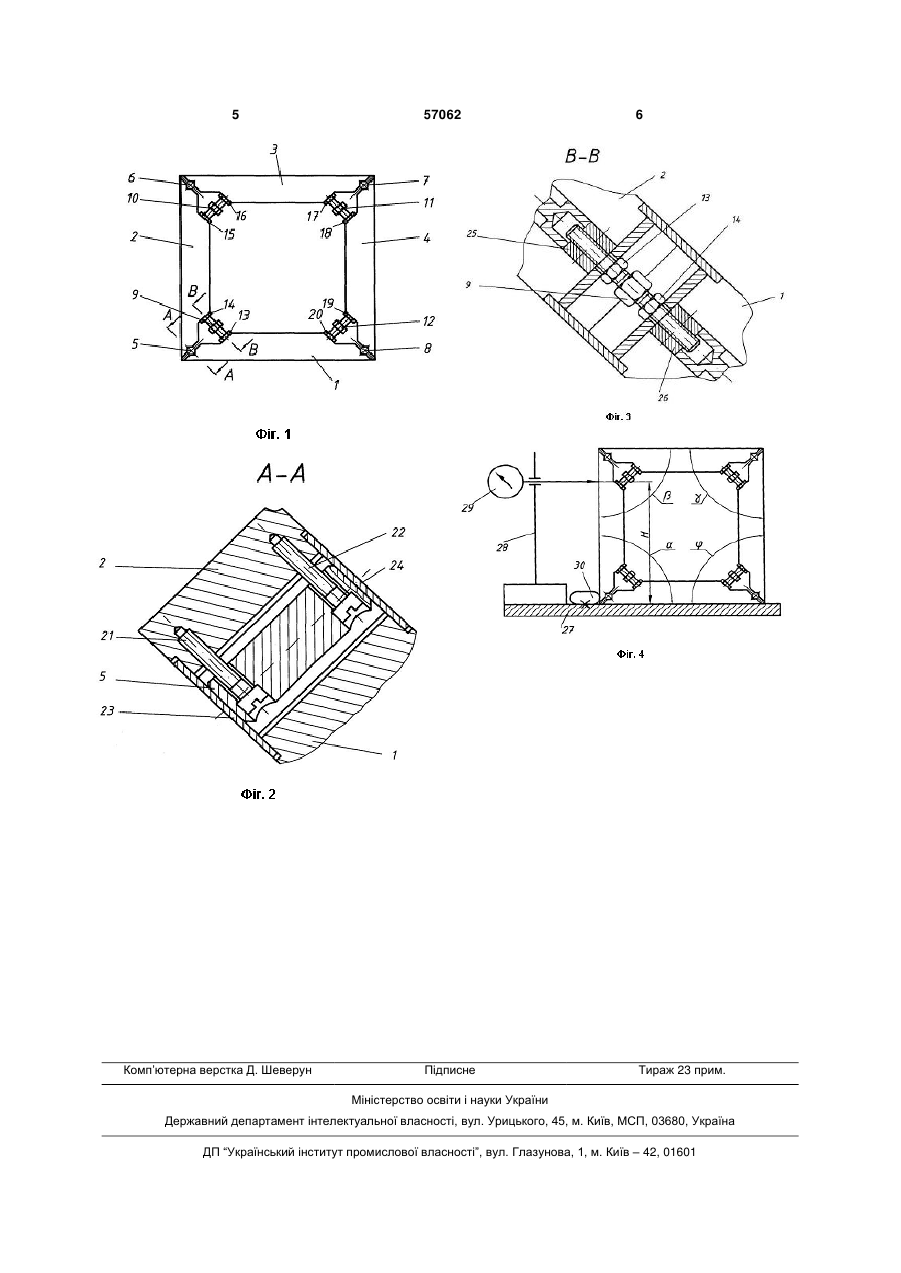

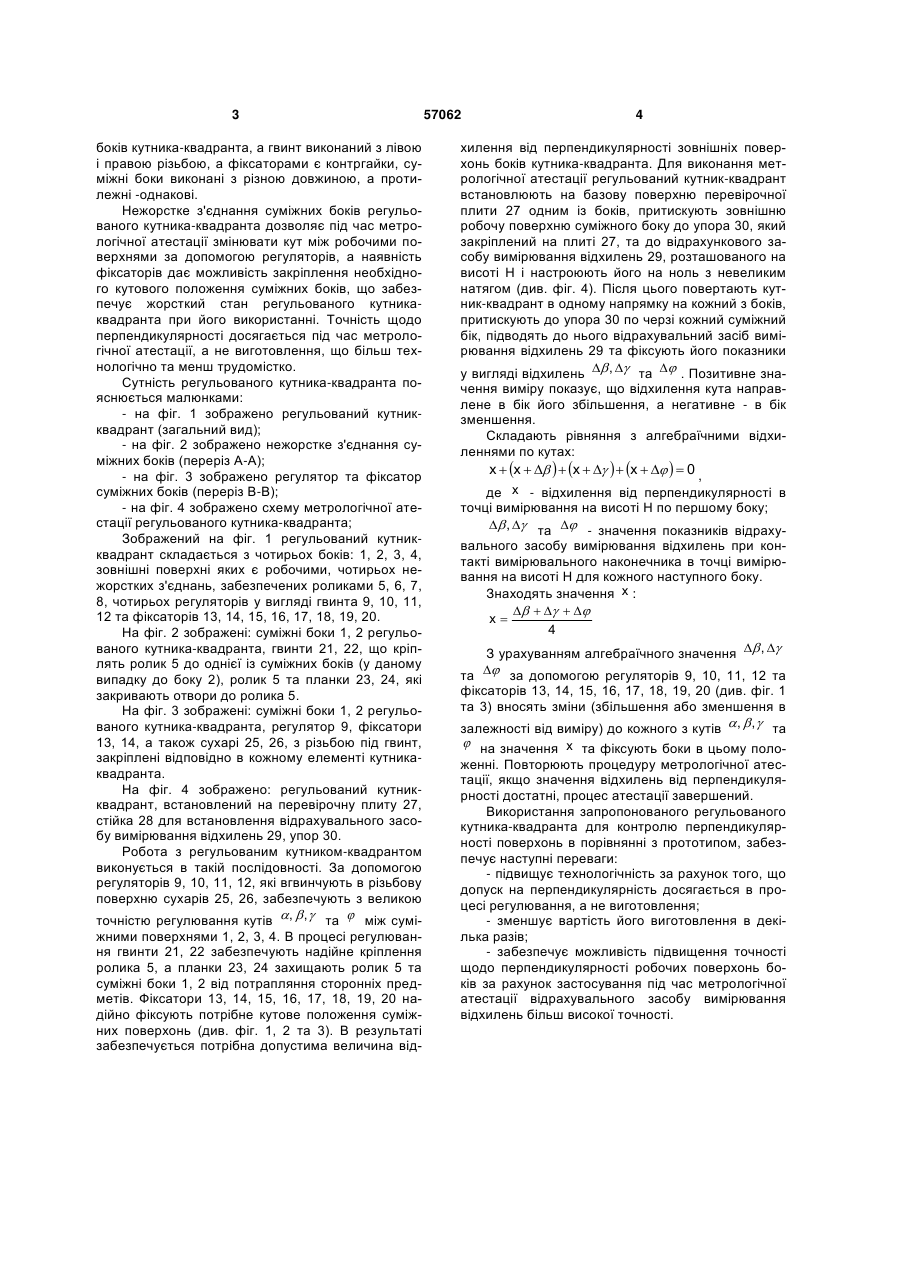

1. Кутник-квадрант для контролю перпендикулярності поверхонь, виконаний з робочими зовнішніми поверхнями кожного з чотирьох боків і кутом між ними в 90°, який відрізняється тим, що сумі 3 боків кутника-квадранта, а гвинт виконаний з лівою і правою різьбою, а фіксаторами є контргайки, суміжні боки виконані з різною довжиною, а протилежні -однакові. Нежорстке з'єднання суміжних боків регульованого кутника-квадранта дозволяє під час метрологічної атестації змінювати кут між робочими поверхнями за допомогою регуляторів, а наявність фіксаторів дає можливість закріплення необхідного кутового положення суміжних боків, що забезпечує жорсткий стан регульованого кутникаквадранта при його використанні. Точність щодо перпендикулярності досягається під час метрологічної атестації, а не виготовлення, що більш технологічно та менш трудомістко. Сутність регульованого кутника-квадранта пояснюється малюнками: - на фіг. 1 зображено регульований кутникквадрант (загальний вид); - на фіг. 2 зображено нежорстке з'єднання суміжних боків (переріз А-А); - на фіг. 3 зображено регулятор та фіксатор суміжних боків (переріз В-В); - на фіг. 4 зображено схему метрологічної атестації регульованого кутника-квадранта; Зображений на фіг. 1 регульований кутникквадрант складається з чотирьох боків: 1, 2, 3, 4, зовнішні поверхні яких є робочими, чотирьох нежорстких з'єднань, забезпечених роликами 5, 6, 7, 8, чотирьох регуляторів у вигляді гвинта 9, 10, 11, 12 та фіксаторів 13, 14, 15, 16, 17, 18, 19, 20. На фіг. 2 зображені: суміжні боки 1, 2 регульованого кутника-квадранта, гвинти 21, 22, що кріплять ролик 5 до однієї із суміжних боків (у даному випадку до боку 2), ролик 5 та планки 23, 24, які закривають отвори до ролика 5. На фіг. 3 зображені: суміжні боки 1, 2 регульованого кутника-квадранта, регулятор 9, фіксатори 13, 14, а також сухарі 25, 26, з різьбою під гвинт, закріплені відповідно в кожному елементі кутникаквадранта. На фіг. 4 зображено: регульований кутникквадрант, встановлений на перевірочну плиту 27, стійка 28 для встановлення відрахувального засобу вимірювання відхилень 29, упор 30. Робота з регульованим кутником-квадрантом виконується в такій послідовності. За допомогою регуляторів 9, 10, 11, 12, які вгвинчують в різьбову поверхню сухарів 25, 26, забезпечують з великою точністю регулювання кутів ,  ,  та  між суміжними поверхнями 1, 2, 3, 4. В процесі регулювання гвинти 21, 22 забезпечують надійне кріплення ролика 5, а планки 23, 24 захищають ролик 5 та суміжні боки 1, 2 від потрапляння сторонніх предметів. Фіксатори 13, 14, 15, 16, 17, 18, 19, 20 надійно фіксують потрібне кутове положення суміжних поверхонь (див. фіг. 1, 2 та 3). В результаті забезпечується потрібна допустима величина від 57062 4 хилення від перпендикулярності зовнішніх поверхонь боків кутника-квадранта. Для виконання метрологічної атестації регульований кутник-квадрант встановлюють на базову поверхню перевірочної плити 27 одним із боків, притискують зовнішню робочу поверхню суміжного боку до упора 30, який закріплений на плиті 27, та до відрахункового засобу вимірювання відхилень 29, розташованого на висоті Н і настроюють його на ноль з невеликим натягом (див. фіг. 4). Після цього повертають кутник-квадрант в одному напрямку на кожний з боків, притискують до упора 30 по черзі кожний суміжний бік, підводять до нього відрахувальний засіб вимірювання відхилень 29 та фіксують його показники у вигляді відхилень  ,  та  . Позитивне значення виміру показує, що відхилення кута направлене в бік його збільшення, а негативне - в бік зменшення. Складають рівняння з алгебраїчними відхиленнями по кутах: x  x     x     x     0 , де x - відхилення від перпендикулярності в точці вимірювання на висоті Н по першому боку;  ,  та  - значення показників відрахувального засобу вимірювання відхилень при контакті вимірювального наконечника в точці вимірювання на висоті Н для кожного наступного боку. Знаходять значення x :      x 4 З урахуванням алгебраїчного значення  ,  та  за допомогою регуляторів 9, 10, 11, 12 та фіксаторів 13, 14, 15, 16, 17, 18, 19, 20 (див. фіг. 1 та 3) вносять зміни (збільшення або зменшення в залежності від виміру) до кожного з кутів ,  ,  та  на значення x та фіксують боки в цьому положенні. Повторюють процедуру метрологічної атестації, якщо значення відхилень від перпендикулярності достатні, процес атестації завершений. Використання запропонованого регульованого кутника-квадранта для контролю перпендикулярності поверхонь в порівнянні з прототипом, забезпечує наступні переваги: - підвищує технологічність за рахунок того, що допуск на перпендикулярність досягається в процесі регулювання, а не виготовлення; - зменшує вартість його виготовлення в декілька разів; - забезпечує можливість підвищення точності щодо перпендикулярності робочих поверхонь боків за рахунок застосування під час метрологічної атестації відрахувального засобу вимірювання відхилень більш високої точності. 5 Комп’ютерна верстка Д. Шеверун 57062 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
