Пристрій для контролю внутрішніх шліцевих поверхонь

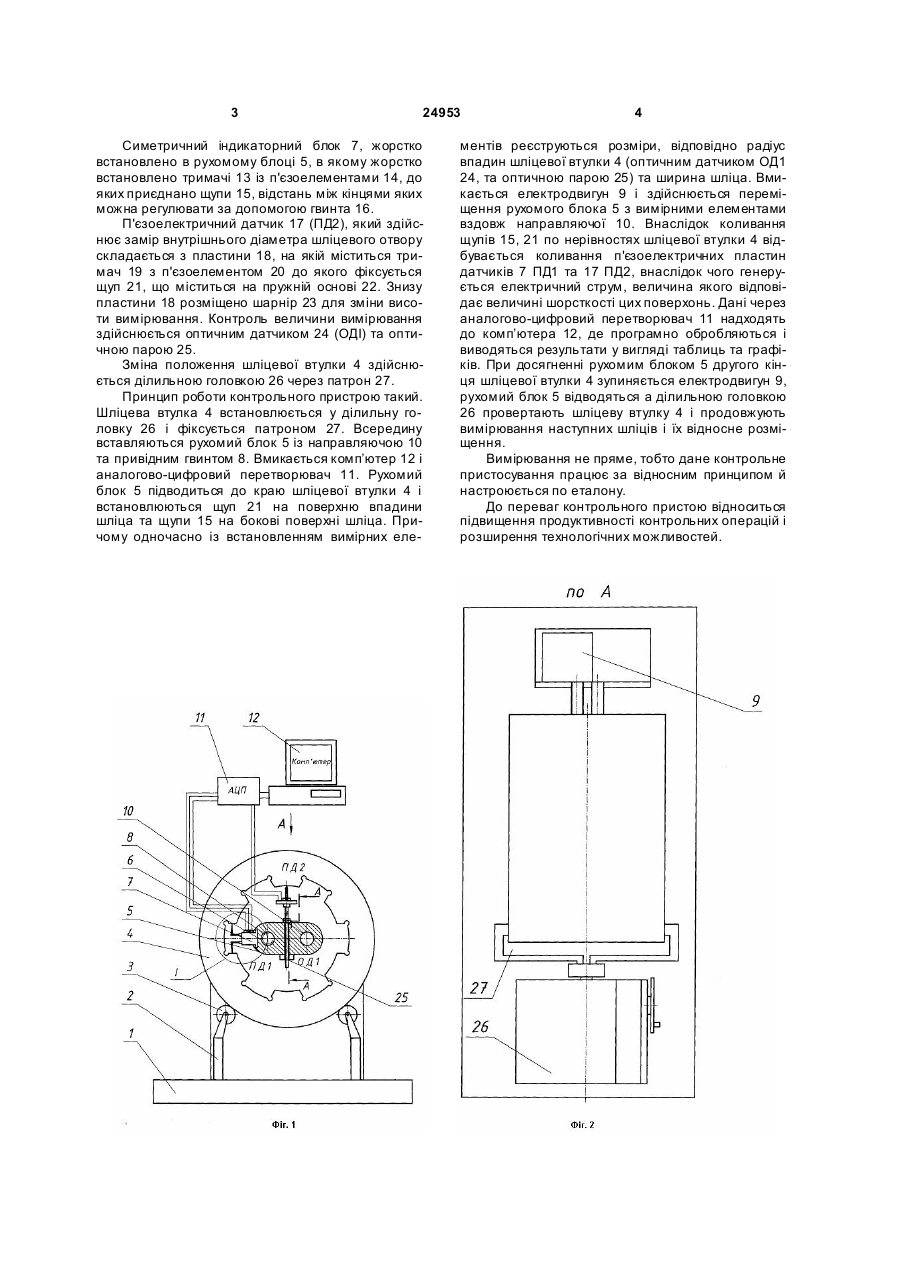

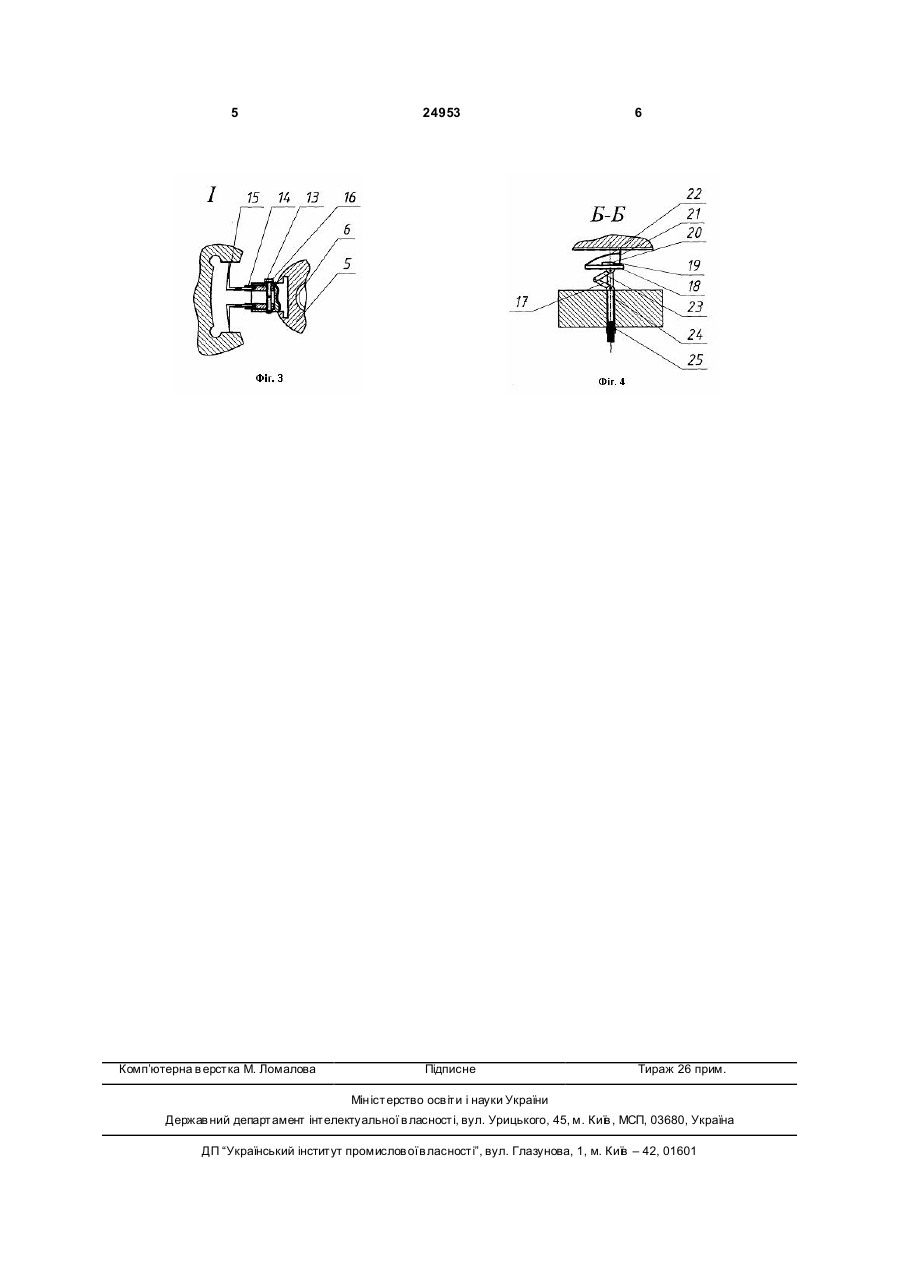

Пристрій для контролю внутрішніх шліцевих поверхонь, який виконаний у вигляді плити з вертикальними стійками, базуючими і затискними елементами, який відрізняється тим, що зверху на стійках розміщені підтримуючі ролики, які взаємодіють з шліцевою втулкою з можливістю кругового провертання, а всередині шліцевої втулки 3 24953 Симетричний індикаторний блок 7, жорстко встановлено в рухомому блоці 5, в якому жорстко встановлено тримачі 13 із п'єзоелементами 14, до яких приєднано щупи 15, відстань між кінцями яких можна регулювати за допомогою гвинта 16. П'єзоелектричний датчик 17 (ПД2), який здійснює замір внутрішнього діаметра шліцевого отвору складається з пластини 18, на якій міститься тримач 19 з п'єзоелементом 20 до якого фіксується щуп 21, що міститься на пружній основі 22. Знизу пластини 18 розміщено шарнір 23 для зміни висоти вимірювання. Контроль величини вимірювання здійснюється оптичним датчиком 24 (ОДІ) та оптичною парою 25. Зміна положення шліцевої втулки 4 здійснюється ділильною головкою 26 через патрон 27. Принцип роботи контрольного пристрою такий. Шліцева втулка 4 встановлюється у ділильну головку 26 і фіксується патроном 27. Всередину вставляються рухомий блок 5 із направляючою 10 та привідним гвинтом 8. Вмикається комп’ютер 12 і аналогово-цифровий перетворювач 11. Рухомий блок 5 підводиться до краю шліцевої втулки 4 і встановлюються щуп 21 на поверхню впадини шліца та щупи 15 на бокові поверхні шліца. Причому одночасно із встановленням вимірних еле 4 ментів реєструються розміри, відповідно радіус впадин шліцевої втулки 4 (оптичним датчиком ОД1 24, та оптичною парою 25) та ширина шліца. Вмикається електродвигун 9 і здійснюється переміщення рухомого блока 5 з вимірними елементами вздовж направляючої 10. Внаслідок коливання щупів 15, 21 по нерівностях шліцевої втулки 4 відбувається коливання п'єзоелектричних пластин датчиків 7 ПД1 та 17 ПД2, внаслідок чого генерується електричний струм, величина якого відповідає величині шорсткості цих поверхонь. Дані через аналогово-цифровий перетворювач 11 надходять до комп’ютера 12, де програмно обробляються і виводяться результати у вигляді таблиць та графіків. При досягненні рухомим блоком 5 другого кінця шліцевої втулки 4 зупиняється електродвигун 9, рухомий блок 5 відводяться а ділильною головкою 26 провертають шліцеву втулку 4 і продовжують вимірювання наступних шліців і їх відносне розміщення. Вимірювання не пряме, тобто дане контрольне пристосування працює за відносним принципом й настроюється по еталону. До переваг контрольного пристою відноситься підвищення продуктивності контрольних операцій і розширення технологічних можливостей. 5 Комп’ютерна в ерстка М. Ломалова 24953 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
