Осаджувальний електрод електрофільтра

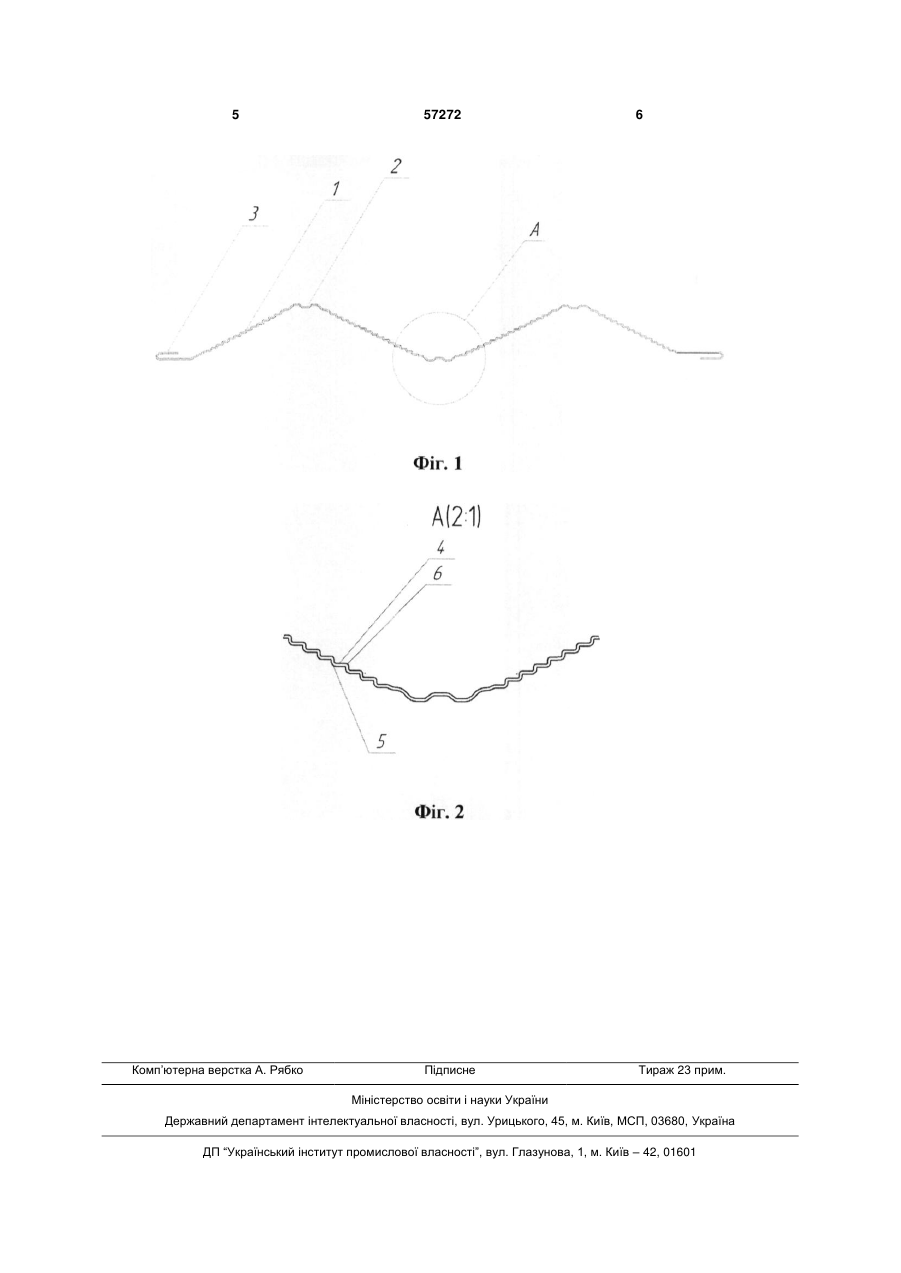

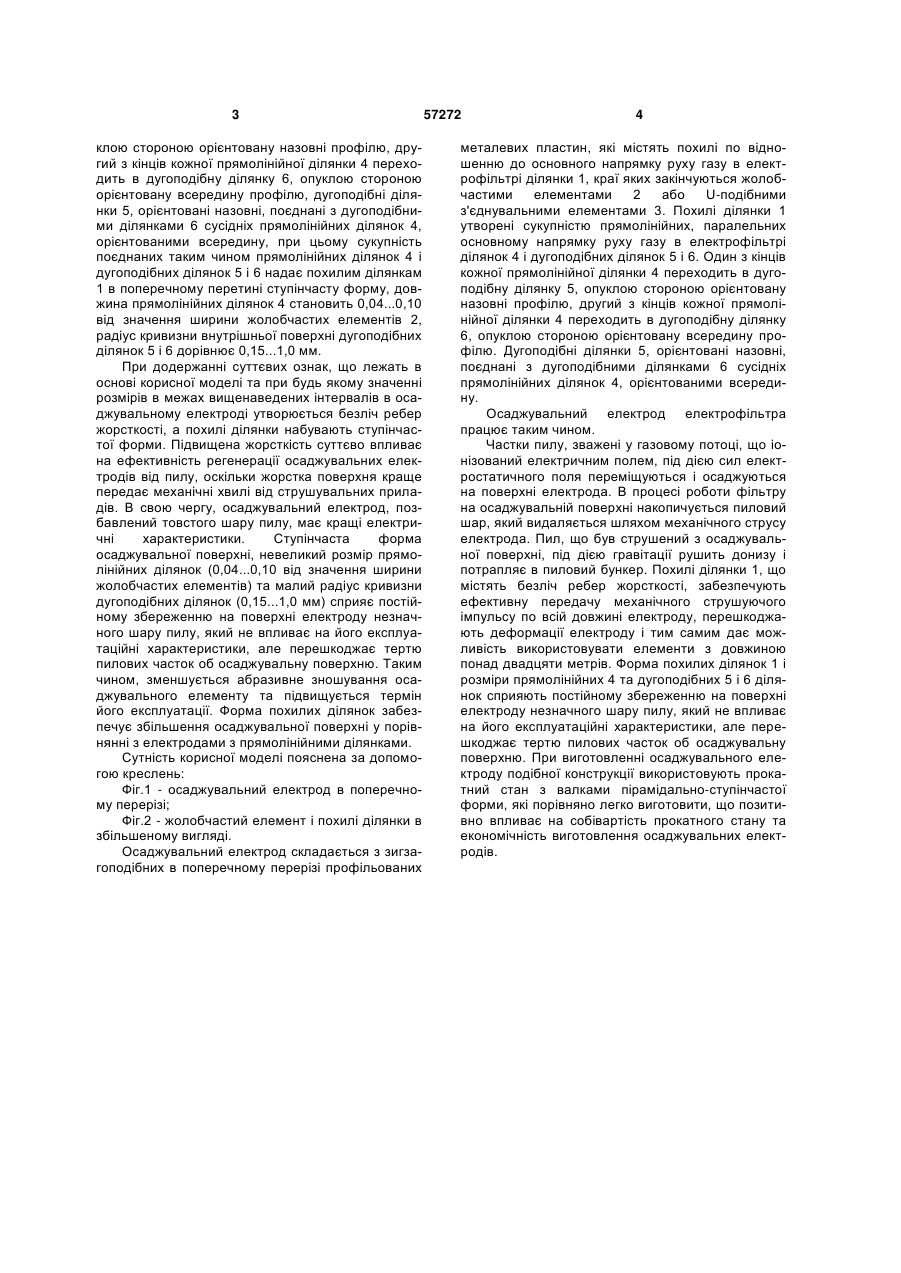

Осаджувальний електрод електрофільтра, що містить зигзагоподібні в поперечному перерізі профільовані металеві пластини, які містять похилі по відношенню до основного напрямку руху газу в електрофільтрі ділянки 1, краї яких закінчуються жолобчастими елементами 2 або U-подібними з'єднувальними елементами 3, який відрізняється тим, що похилі ділянки 1 утворені сукупністю 3 клою стороною орієнтовану назовні профілю, другий з кінців кожної прямолінійної ділянки 4 переходить в дугоподібну ділянку 6, опуклою стороною орієнтовану всередину профілю, дугоподібні ділянки 5, орієнтовані назовні, поєднані з дугоподібними ділянками 6 сусідніх прямолінійних ділянок 4, орієнтованими всередину, при цьому сукупність поєднаних таким чином прямолінійних ділянок 4 і дугоподібних ділянок 5 і 6 надає похилим ділянкам 1 в поперечному перетині ступінчасту форму, довжина прямолінійних ділянок 4 становить 0,04...0,10 від значення ширини жолобчастих елементів 2, радіус кривизни внутрішньої поверхні дугоподібних ділянок 5 і 6 дорівнює 0,15...1,0 мм. При додержанні суттєвих ознак, що лежать в основі корисної моделі та при будь якому значенні розмірів в межах вищенаведених інтервалів в осаджувальному електроді утворюється безліч ребер жорсткості, а похилі ділянки набувають ступінчастої форми. Підвищена жорсткість суттєво впливає на ефективність регенерації осаджувальних електродів від пилу, оскільки жорстка поверхня краще передає механічні хвилі від струшувальних приладів. В свою чергу, осаджувальний електрод, позбавлений товстого шару пилу, має кращі електричні характеристики. Ступінчаста форма осаджувальної поверхні, невеликий розмір прямолінійних ділянок (0,04...0,10 від значення ширини жолобчастих елементів) та малий радіус кривизни дугоподібних ділянок (0,15...1,0 мм) сприяє постійному збереженню на поверхні електроду незначного шару пилу, який не впливає на його експлуатаційні характеристики, але перешкоджає тертю пилових часток об осаджувальну поверхню. Таким чином, зменшується абразивне зношування осаджувального елементу та підвищується термін його експлуатації. Форма похилих ділянок забезпечує збільшення осаджувальної поверхні у порівнянні з електродами з прямолінійними ділянками. Сутність корисної моделі пояснена за допомогою креслень: Фіг.1 - осаджувальний електрод в поперечному перерізі; Фіг.2 - жолобчастий елемент і похилі ділянки в збільшеному вигляді. Осаджувальний електрод складається з зигзагоподібних в поперечному перерізі профільованих 57272 4 металевих пластин, які містять похилі по відношенню до основного напрямку руху газу в електрофільтрі ділянки 1, краї яких закінчуються жолобчастими елементами 2 або U-подібними з'єднувальними елементами 3. Похилі ділянки 1 утворені сукупністю прямолінійних, паралельних основному напрямку руху газу в електрофільтрі ділянок 4 і дугоподібних ділянок 5 і 6. Один з кінців кожної прямолінійної ділянки 4 переходить в дугоподібну ділянку 5, опуклою стороною орієнтовану назовні профілю, другий з кінців кожної прямолінійної ділянки 4 переходить в дугоподібну ділянку 6, опуклою стороною орієнтовану всередину профілю. Дугоподібні ділянки 5, орієнтовані назовні, поєднані з дугоподібними ділянками 6 сусідніх прямолінійних ділянок 4, орієнтованими всередину. Осаджувальний електрод електрофільтра працює таким чином. Частки пилу, зважені у газовому потоці, що іонізований електричним полем, під дією сил електростатичного поля переміщуються і осаджуються на поверхні електрода. В процесі роботи фільтру на осаджувальній поверхні накопичується пиловий шар, який видаляється шляхом механічного струсу електрода. Пил, що був струшений з осаджувальної поверхні, під дією гравітації рушить донизу і потрапляє в пиловий бункер. Похилі ділянки 1, що містять безліч ребер жорсткості, забезпечують ефективну передачу механічного струшуючого імпульсу по всій довжині електроду, перешкоджають деформації електроду і тим самим дає можливість використовувати елементи з довжиною понад двадцяти метрів. Форма похилих ділянок 1 і розміри прямолінійних 4 та дугоподібних 5 і 6 ділянок сприяють постійному збереженню на поверхні електроду незначного шару пилу, який не впливає на його експлуатаційні характеристики, але перешкоджає тертю пилових часток об осаджувальну поверхню. При виготовленні осаджувального електроду подібної конструкції використовують прокатний стан з валками пірамідально-ступінчастої форми, які порівняно легко виготовити, що позитивно впливає на собівартість прокатного стану та економічність виготовлення осаджувальних електродів. 5 Комп’ютерна верстка А. Рябко 57272 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
