Установка для визначення корозійного впливу охолоджувальної рідини на метали

Номер патенту: 57286

Опубліковано: 25.02.2011

Автори: Ереджепов Марлен Керимович, Абдулгазіс Умер Абдуллайович

Завантажити PDF файл.

Формула / Реферат

1. Установка для визначення корозійного впливу охолоджувальної рідини на метали, яка містить закриту ємність, заповнювану охолоджувальною рідиною, яка взаємодіє з випробовуваними зразками металів, присутніх у системі охолодження двигуна, засіб перемішування рідини, електронагрівник, з'єднаний із джерелом струму, і термометр, яка відрізняється тим, що випробовувані зразки металів виконані у вигляді крильчаток відцентрового насоса, виготовлених з металів, що є присутніми в охолоджувальній системі двигуна внутрішнього згоряння, їхній привод виконаний у вигляді електродвигуна постійного струму, нагнітальний і усмоктувальний патрубки насоса з'єднані з ємністю для циркуляції охолоджувальної рідини, а корпус насоса, нагнітальний і усмоктувальний патрубки і ємність виконані з корозійно-термостійкої пластмаси.

2. Установка за п. 1, яка відрізняється тим, що крильчатки насоса виконані різного діаметра і установлені в змінних корпусах насоса.

Текст

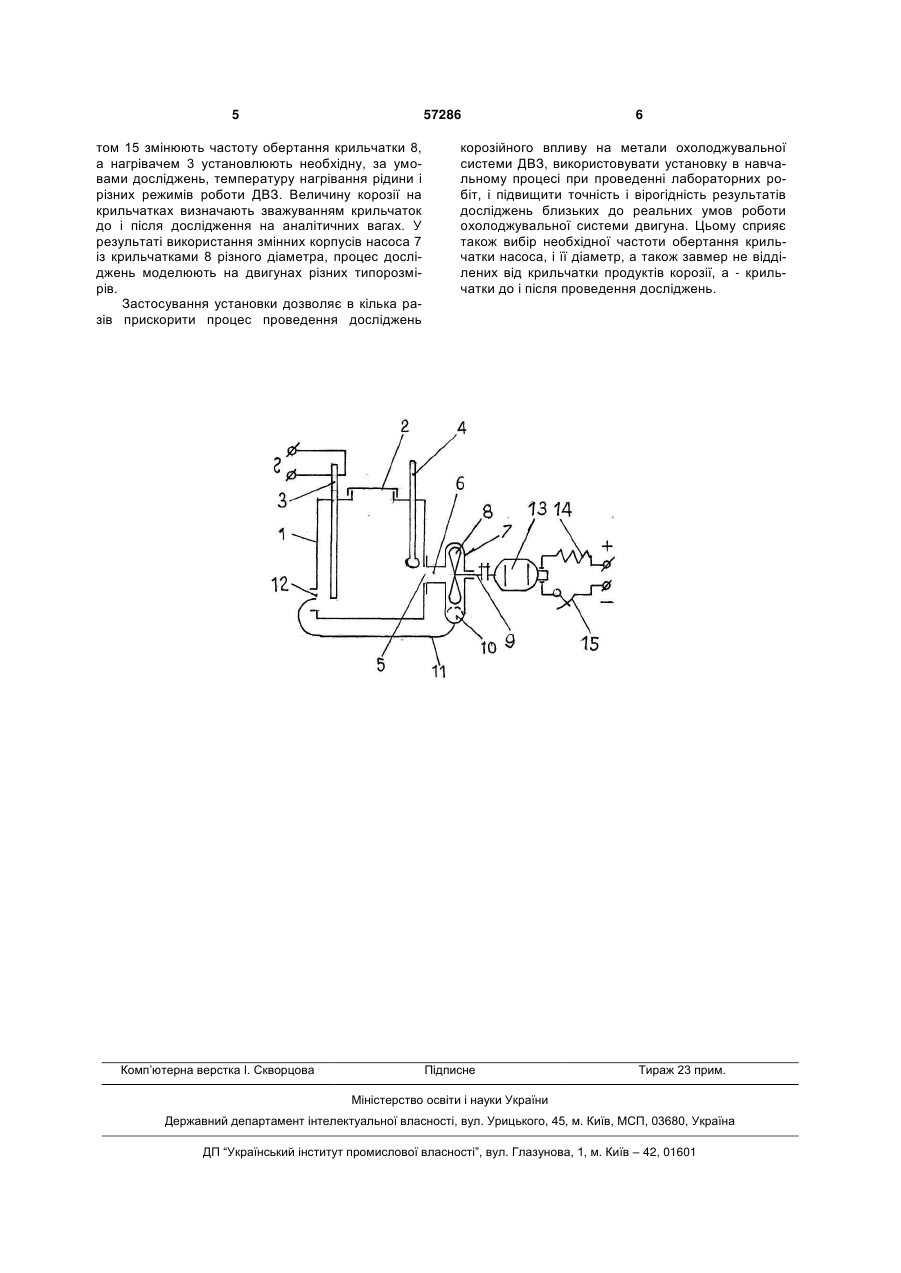

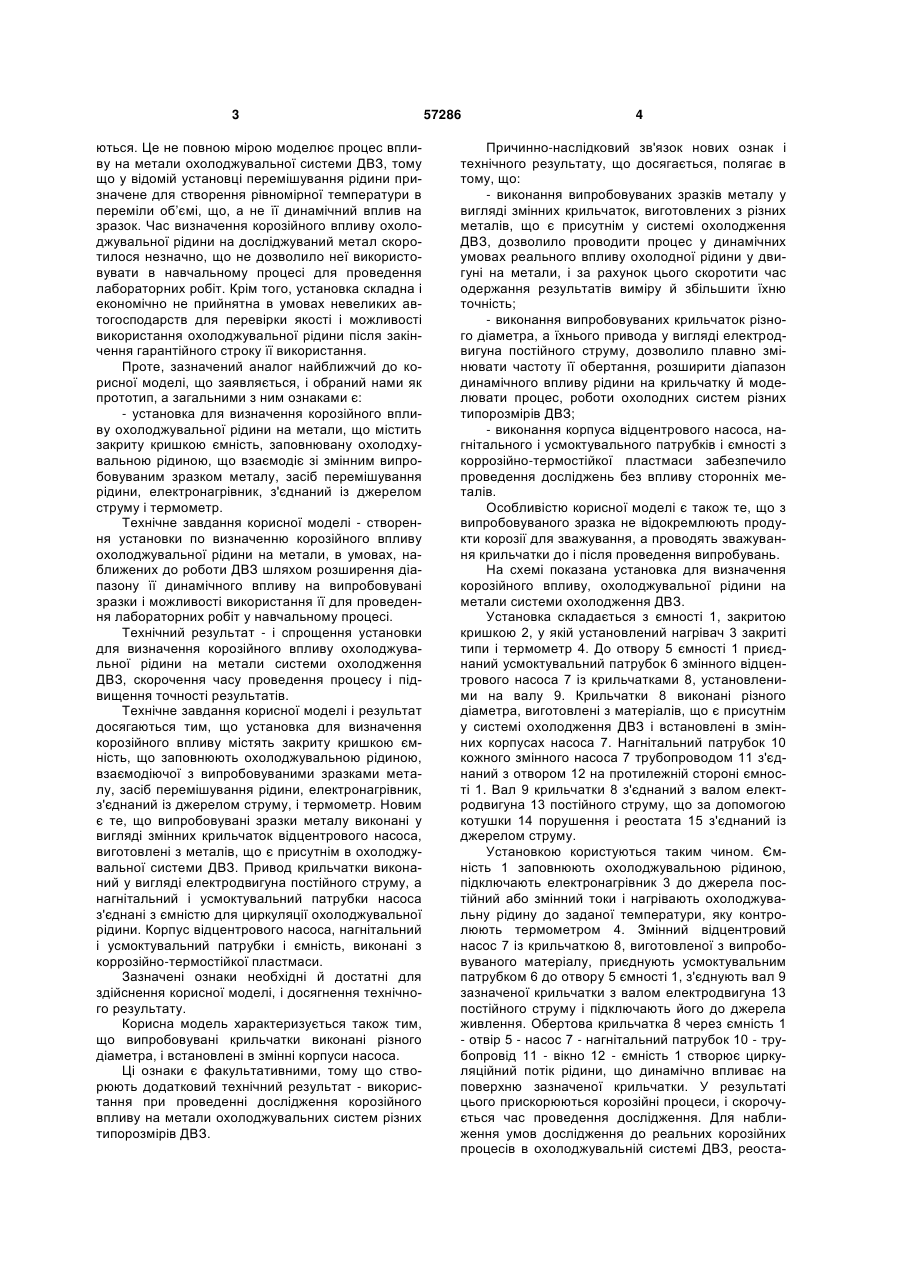

1. Установка для визначення корозійного впливу охолоджувальної рідини на метали, яка містить закриту ємність, заповнювану охолоджувальною рідиною, яка взаємодіє з випробовуваними зразками металів, присутніх у системі охолодження двигуна, засіб перемішування рідини, електронагрівник, з'єднаний із джерелом струму, і 3 ються. Це не повною мірою моделює процес впливу на метали охолоджувальної системи ДВЗ, тому що у відомій установці перемішування рідини призначене для створення рівномірної температури в переміли об’ємі, що, а не її динамічний вплив на зразок. Час визначення корозійного впливу охолоджувальної рідини на досліджуваний метал скоротилося незначно, що не дозволило неї використовувати в навчальному процесі для проведення лабораторних робіт. Крім того, установка складна і економічно не прийнятна в умовах невеликих автогосподарств для перевірки якості і можливості використання охолоджувальної рідини після закінчення гарантійного строку її використання. Проте, зазначений аналог найближчий до корисної моделі, що заявляється, і обраний нами як прототип, а загальними з ним ознаками є: - установка для визначення корозійного впливу охолоджувальної рідини на метали, що містить закриту кришкою ємність, заповнювану охолодхувальною рідиною, що взаємодіє зі змінним випробовуваним зразком металу, засіб перемішування рідини, електронагрівник, з'єднаний із джерелом струму і термометр. Технічне завдання корисної моделі - створення установки по визначенню корозійного впливу охолоджувальної рідини на метали, в умовах, наближених до роботи ДВЗ шляхом розширення діапазону її динамічного впливу на випробовувані зразки і можливості використання її для проведення лабораторних робіт у навчальному процесі. Технічний результат - і спрощення установки для визначення корозійного впливу охолоджувальної рідини на метали системи охолодження ДВЗ, скорочення часу проведення процесу і підвищення точності результатів. Технічне завдання корисної моделі і результат досягаються тим, що установка для визначення корозійного впливу містять закриту кришкою ємність, що заповнюють охолоджувальною рідиною, взаємодіючої з випробовуваними зразками металу, засіб перемішування рідини, електронагрівник, з'єднаний із джерелом струму, і термометр. Новим є те, що випробовувані зразки металу виконані у вигляді змінних крильчаток відцентрового насоса, виготовлені з металів, що є присутнім в охолоджувальної системи ДВЗ. Привод крильчатки виконаний у вигляді електродвигуна постійного струму, а нагнітальний і усмоктувальний патрубки насоса з'єднані з ємністю для циркуляції охолоджувальної рідини. Корпус відцентрового насоса, нагнітальний і усмоктувальний патрубки і ємність, виконані з коррозійно-термостійкої пластмаси. Зазначені ознаки необхідні й достатні для здійснення корисної моделі, і досягнення технічного результату. Корисна модель характеризується також тим, що випробовувані крильчатки виконані різного діаметра, і встановлені в змінні корпуси насоса. Ці ознаки є факультативними, тому що створюють додатковий технічний результат - використання при проведенні дослідження корозійного впливу на метали охолоджувальних систем різних типорозмірів ДВЗ. 57286 4 Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в тому, що: - виконання випробовуваних зразків металу у вигляді змінних крильчаток, виготовлених з різних металів, що є присутнім у системі охолодження ДВЗ, дозволило проводити процес у динамічних умовах реального впливу охолодної рідини у двигуні на метали, і за рахунок цього скоротити час одержання результатів виміру й збільшити їхню точність; - виконання випробовуваних крильчаток різного діаметра, а їхнього привода у вигляді електродвигуна постійного струму, дозволило плавно змінювати частоту її обертання, розширити діапазон динамічного впливу рідини на крильчатку й моделювати процес, роботи охолодних систем різних типорозмірів ДВЗ; - виконання корпуса відцентрового насоса, нагнітального і усмоктувального патрубків і ємності з коррозійно-термостійкої пластмаси забезпечило проведення досліджень без впливу сторонніх металів. Особливістю корисної моделі є також те, що з випробовуваного зразка не відокремлюють продукти корозії для зважування, а проводять зважування крильчатки до і після проведення випробувань. На схемі показана установка для визначення корозійного впливу, охолоджувальної рідини на метали системи охолодження ДВЗ. Установка складається з ємності 1, закритою кришкою 2, у якій установлений нагрівач 3 закриті типи і термометр 4. До отвору 5 ємності 1 приєднаний усмоктувальний патрубок 6 змінного відцентрового насоса 7 із крильчатками 8, установленими на валу 9. Крильчатки 8 виконані різного діаметра, виготовлені з матеріалів, що є присутнім у системі охолодження ДВЗ і встановлені в змінних корпусах насоса 7. Нагнітальний патрубок 10 кожного змінного насоса 7 трубопроводом 11 з'єднаний з отвором 12 на протилежній стороні ємності 1. Вал 9 крильчатки 8 з'єднаний з валом електродвигуна 13 постійного струму, що за допомогою котушки 14 порушення і реостата 15 з'єднаний із джерелом струму. Установкою користуються таким чином. Ємність 1 заповнюють охолоджувальною рідиною, підключають електронагрівник 3 до джерела постійний або змінний токи і нагрівають охолоджувальну рідину до заданої температури, яку контролюють термометром 4. Змінний відцентровий насос 7 із крильчаткою 8, виготовленої з випробовуваного матеріалу, приєднують усмоктувальним патрубком 6 до отвору 5 ємності 1, з'єднують вал 9 зазначеної крильчатки з валом електродвигуна 13 постійного струму і підключають його до джерела живлення. Обертова крильчатка 8 через ємність 1 - отвір 5 - насос 7 - нагнітальний патрубок 10 - трубопровід 11 - вікно 12 - ємність 1 створює циркуляційний потік рідини, що динамічно впливає на поверхню зазначеної крильчатки. У результаті цього прискорюються корозійні процеси, і скорочується час проведення дослідження. Для наближення умов дослідження до реальних корозійних процесів в охолоджувальній системі ДВЗ, реоста 5 57286 том 15 змінюють частоту обертання крильчатки 8, а нагрівачем 3 установлюють необхідну, за умовами досліджень, температуру нагрівання рідини і різних режимів роботи ДВЗ. Величину корозії на крильчатках визначають зважуванням крильчаток до і після дослідження на аналітичних вагах. У результаті використання змінних корпусів насоса 7 із крильчатками 8 різного діаметра, процес досліджень моделюють на двигунах різних типорозмірів. Застосування установки дозволяє в кілька разів прискорити процес проведення досліджень Комп’ютерна верстка І. Скворцова 6 корозійного впливу на метали охолоджувальної системи ДВЗ, використовувати установку в навчальному процесі при проведенні лабораторних робіт, і підвищити точність і вірогідність результатів досліджень близьких до реальних умов роботи охолоджувальної системи двигуна. Цьому сприяє також вибір необхідної частоти обертання крильчатки насоса, і її діаметр, а також завмер не відділених від крильчатки продуктів корозії, а - крильчатки до і після проведення досліджень. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for determination of corrosion effect of cooling liquid on metals

Автори англійською

Eredzhepov Marlen Kerimovych, Abdulhazys Umer Abdullaiovych

Назва патенту російською

Установка для определения коррозионного влияния охлаждающей жидкости ha металлы

Автори російською

Эреджепов Марлен Керимович, Абдулгазис Умер Абдуллайович

МПК / Мітки

МПК: G01N 17/00

Мітки: визначення, установка, корозійного, охолоджувальної, рідини, впливу, метали
