Пристрій для грохочення матеріалів

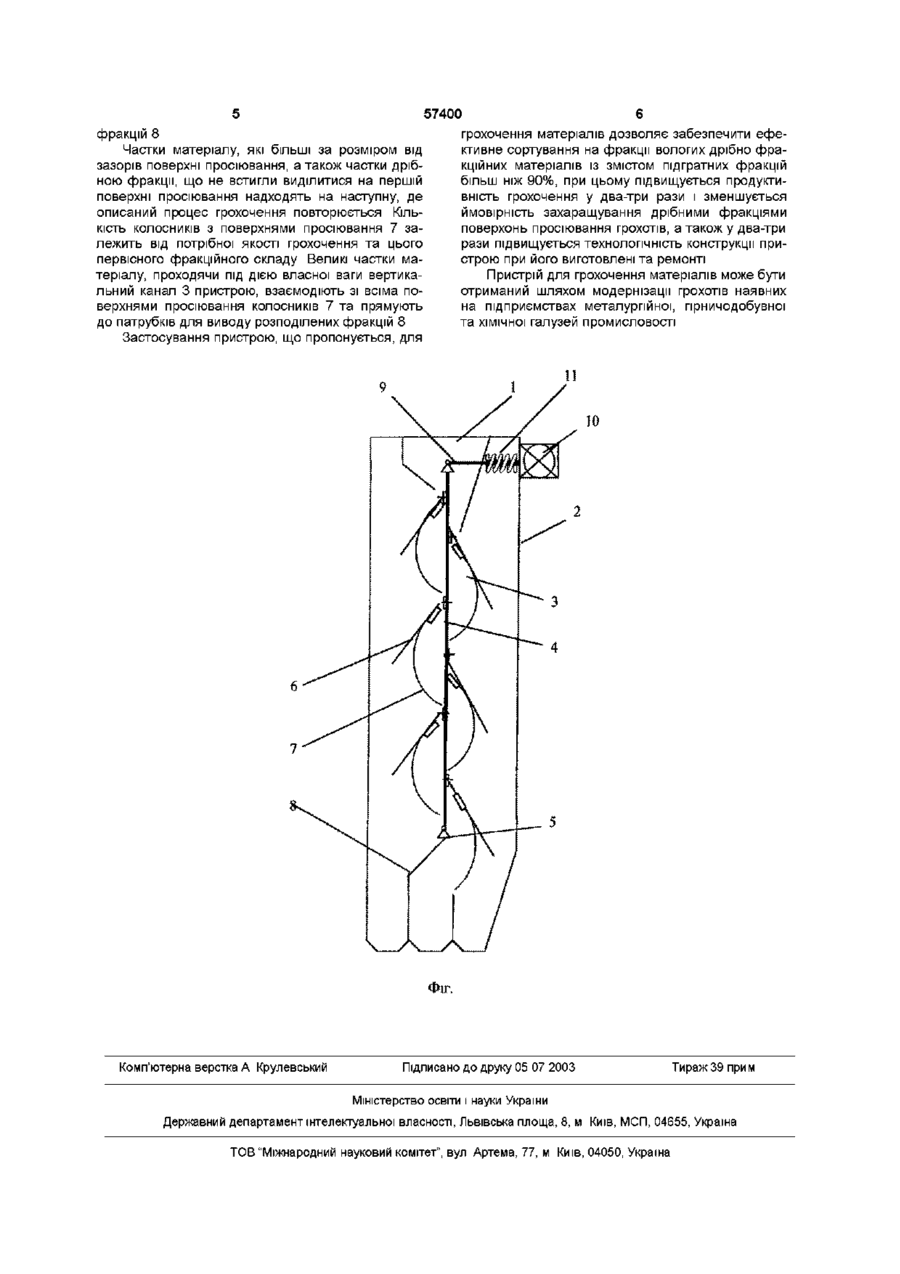

Пристрій для грохочення матеріалів, що включає корпус з вертикальним каналом, форма якого описується рівнянням синусоїдальних гармонічних коливань, у якому зигзагоподібно встановлені один під одним віброзбуджені колосники та дефлектори, які розташовані на змінних шарнірно закріплених вертикальних секціях, з'єднаних у верхній частині з джерелом примусових коливань, а також пристрій для завантаження і патрубки для виводу розділених фракцій, який відрізняється тим, що вертикальний канал по осі сформований однією вертикальною секцією, яка складається з двох гнучких елементів, які закріпляють по краях у верхній і нижній частинах корпуса і які зв'язані між собою з двох боків кількома похилими дефлекторами з закріпленими на них віброзбудженими колосниками, які розміщені один під одним з кроком у вертикальній площині, що дорівнює періоду коливань синусоїдальної кривої каналу, при цьому увігнуті поверхні колосників, розташованих з двох боків секції, направлені у бік осі вертикального каналу і зміщені одна відносно одної в горизонтальній площині на величину, що дорівнює половині періоду коливань вказаної синусоїдальної кривої, а секція у верхній частині з'єднана двома тягами з джерелом примусових коливань та зі стабілізатором вертикального положення секції відносно осі каналу Винахід відноситься до пристроїв для грохочення матеріалів, призначених до розділення матеріалів за фракціями, і може бути використаний в металургійній, гірничодобувній, ХІМІЧНІЙ промисловості Відомий пристрій для грохочення матеріалів [Патент України № 44591А МПК7 В07В 1/00, 15 02 2002р] який включає вертикальний канал, у якому зигзагоподібно встановлені один під одним колосники з дефлекторами, причому колосникові поверхні увігнуті по дузі синусоїдальної кривої і формують вертикальний канал, форма якого описується рівнянням синусоїдальних гармонійних коливань, пристрій для завантаження і патрубки для виводу розподілення фракцій Недоліками відомої конструкції є недостатня якість і продуктивність грохочення, а також надійність обладнання при грохоченні вологих дрібно фракційних матеріалів з переважною КІЛЬКІСТЮ підгратних фракцій При грохоченні матеріалів з переліченими властивостями кінетичної енергії часток матеріалу, що падають недостатньо для ефективного вібровозбудження поверхонь просіювання, що призводить до погіршення самоочищення колосників, погіршення якості грохочення та надійності пристрою Виконання вертикального каналу у вигляді жорстко з'єднаних між собою за допомогою корпуса віброзбуджувальних поверхонь просіювання і детекторів не передбачає встановлення на ньому допоміжних пристроїв для інтенсифікації процесу грохочення і очищення поверхонь просіювання від налипання матеріалів Найбільш близьким технічним рішенням, обраним за прототип, є пристрій для грохочення матеріалів [Патент України № 49715 МПК7 В07В 1/00, 16 09 2002р], включає вертикальний канал сформований з двох вертикальних змінних секцій, кожна з яких складається з двох шарнірно-закріплених по краях у верхній і нижній частинах ресор, пов'язаних між собою кількома похилими дефлекторами з закріпленими на них вібровозбудженими колосниками, які розміщені один під одним з кроком у верхній площині, що дорівнює періоду коливань синусоїдальної кривої каналу, при цьому увігнуті поверхні колосників кожної секції направлені у бік осі вертикального каналу і зміщені одна відносно одної в горизонтальній площині на величину, що дорівнює половині періоду коливань вказаної синусоїдальної кривої, а секції у верхній частині з'єднані з джерелом примусових коливань (21)2002097607 (22) 23 09 2002 ( 2 4 ) 1 6 06 2 0 0 3 О о 1 ю 57400 Недоліками відомої конструкції є недостатня якість і продуктивність грохочення вологих дрібно фракційних матеріалів в наслідок того, що у конструкції пристрою недостатня ефективність передачі примусових коливань шарнірно-закріпленим секціям, та можливість їх хвилеподібно коливатися уздовж своєї довжини, та створювати рівномірні коливання колосників Крім того, конструкція пристрою складна у виготовлені та обслуговані В основу винаходу поставлена задача шляхом удосконалення відомого пристрою створити новий пристрій для грохочення матеріалів, що має підвищену якість грохочення вологих дрібно фракційних матеріалів, підвищену продуктивність процесу грохочення та підвищену технологічність конструкції при виготовленні та ремонті Пристрій для грохочення матеріалів, що включає корпус з вертикальним каналом форма якого описується рівнянням синусоїдальних гармонійних коливань у якому зигзагоподібно встановлені один під одним вібровозбуджені колосники та дефлектори, які розташовані на змінних шарнірнозакріплених вертикальних секціях і з'єднаних у верхній частині з джерелом примусових коливань, а також пристрій для завантаження і патрубки для виводу розподілених фракцій ВІДПОВІДНО ДО винаходу, вертикальний канал по осі сформований однією вертикальною секцією, яка складається з двох гнучких елементів закріплених по краях у верхній і нижній частинах корпуса і пов'язаних між собою з двох боків кількома похилими дефлекторами з закріпленими на них колосниками, які розміщені один під одним з кроком у вертикальній площині, що дорівнює періоду коливань синусоїдальної кривої каналу, при цьому увігнуті поверхні колосників розташованих з двох боків секції направлені в бік осі вертикального каналу і зміщені одна відносно одної в горизонтальній площині на величину, що дорівнює половині періоду коливань вказаної синусоїдальної кривої, а секція у верхній частині з'єднана з джерелом примусових коливань та зі стабілізатором вертикального положення секції відносно осі каналу і має можливість хвилеподібно коливатися уздовж своєї довжини спільно з вібровозбудженими колосниками Зрівняння пристрою, що заявляється з прототипом показує, що новим є формування вертикального каналу однією вертикальною секцією, яка складається з двох гнучких елементів закріплених по краях у верхній і нижній частинах корпуса і пов'язаних між собою з двох боків кількома похилими дефлекторами з закріпленими на них вібровозбудженими колосниками, які розміщені один під одним з кроком у вертикальній площині, що дорівнює періоду коливань синусоїдальної кривої каналу Виконання каналу у вигляді однієї вертикальної змінної секції дозволяє підвищити технологічність конструкції пристрою при його виготовленні та експлуатації Завдяки тому, що увігнуті поверхні колосників розташовані з двох боків секції, направлені у бік осі вертикального каналу і зміщені одна відносно одної в горизонтальній площині на величину, що дорівнює половині періоду коливань вказаної синусоїдальної кривої, забезпечується більш ефективне розділення матеріалу на фракції, тобто під вищення площі контакту матеріалу, що сортують з поверхнями просіювання по довжині вертикального каналу З'єднання секції у вертикальній частині з джерелом примусових коливань забезпечує підвищення якості та продуктивності грохочення вологих дрібно-фракційних матеріалів за рахунок більш ефективній передачі примусових коливань закріпленої секції, та можливістю хвилеподібно коливатися секції впродовж своєї довжини, та створювати рівномірні коливання колосників з оптимальною частотою та амплітудою З'єднання секції у вертикальній частині зі стабілізатором вертикального положення секції відносно осі каналу забезпечує необхідне положення прохідного перерізу каналу відносно пристрою для навантаження, що підвищує якість грохочення На Фіг зображено повздовжній переріз пристрою для грохочення матеріалів Пристрій для грохочення містить приймальний бункер із завантажувальним пристроєм 1, корпус 2 з вертикальним каналом 3, який сформований вертикальною змінною секцією 4, яка складається 3 двох закріплених по краях у верхній і нижній частинах гнучких елементів 5, пов'язаних між собою кількома похилими дефлекторами 6 із закріпленими на них вібровозбудженими колосниками 7, які розміщені один під одним з кроком у вертикальній площині, що дорівнює періоду коливань синусоїдальної кривої вертикального каналу 3 При цьому увігнуті поверхні колосників 7 секції направлені в бік осі вертикального каналу і зміщені одна відносно одної в горизонтальній площині на величину, що дорівнює половині періоду коливань вказаної синусоїдальної кривої Вертикальна змінна секція 4 з'єднана у нижній частині з патрубками для виводу розподілених фракцій 8 корпуса 2 Секція 4 з'єднана також у верхній частині з'єднана двома тягами 9 з джерелом примусових коливань 10, яке передає коливання оптимальної частоті і амплітуди секції 4 та колосникам 7, а також з стабілізаторами 11 які стабілізують положення секцій 4 спільно з колосниками 7 відносно осі вертикального каналу 3 та пристрою для завантаження матеріалу, що подається на грохочення 1 Вертикальна секція 4 у нижній частині з'єднана з патрубками для виводу розподілених фракцій з корпусу 2 В наслідок примусового динамічного впливу вібровозбуджених колосників 7 на потік матеріалу, що рахується по вертикальному каналу 3 за рахунок сил гравітації, колосники 7 починають коливатися з певною амплітудою та частотою Джерело примусових коливань 10 через стабілізатори 11 та тяги 9 передає коливання двом гнучким елементам, по довжині яких розповсюджується хвиля коливання з певною амплітудою та частотою Секція 4 спільно з вібровозбудженими колосниками 7 також починає коливатися, що забезпечує більш ефективний розподіл матеріалу на фракції за рахунок зниження коефіцієнту тертя між колосниками та матеріалом, що сортується Частки матеріалу, які менші за розміром від зазорів поверхні просіювання проходять крізь поверхню просіювання колосників 7 і під дією власної маси переміщуються по поверхням сходу дефлекторів 6 до патрубків для виходу розподілених 57400 фракцій 8 Частки матеріалу, які більші за розміром від зазорів поверхні просіювання, а також частки дрібною фракції, що не встигли виділитися на першій поверхні просіювання надходять на наступну, де описаний процес грохочення повторюється КІЛЬ грохочення матеріалів дозволяє забезпечити ефективне сортування на фракції вологих дрібно фракційних матеріалів із змістом підгратних фракцій більш ніж 90%, при цьому підвищується продуктивність грохочення у два-три рази і зменшується ймовірність захаращування дрібними фракціями поверхонь просіювання грохотів, а також у два-три рази підвищується технологічність конструкції пристрою при його виготовлені та ремонті Пристрій для грохочення матеріалів може бути отриманий шляхом модернізації грохотів наявних на підприємствах металургійної, гірничодобувної та хімічної галузей промисловості КІСТЬ КОЛОСНИКІВ з поверхнями просіювання 7 за лежить від потрібної якості грохочення та цього первісного фракційного складу Великі частки матеріалу, проходячи під дією власної ваги вертикальний канал 3 пристрою, взаємодіють зі всіма поверхнями просіювання колосників 7 та прямують до патрубків для виводу розподілених фракцій 8 Застосування пристрою, що пропонується, для Фіг. Комп'ютерна верстка А Крулевський Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
