Універсальний газоповітряний нагрівач з примусовою циркуляцією повітря як теплоносія

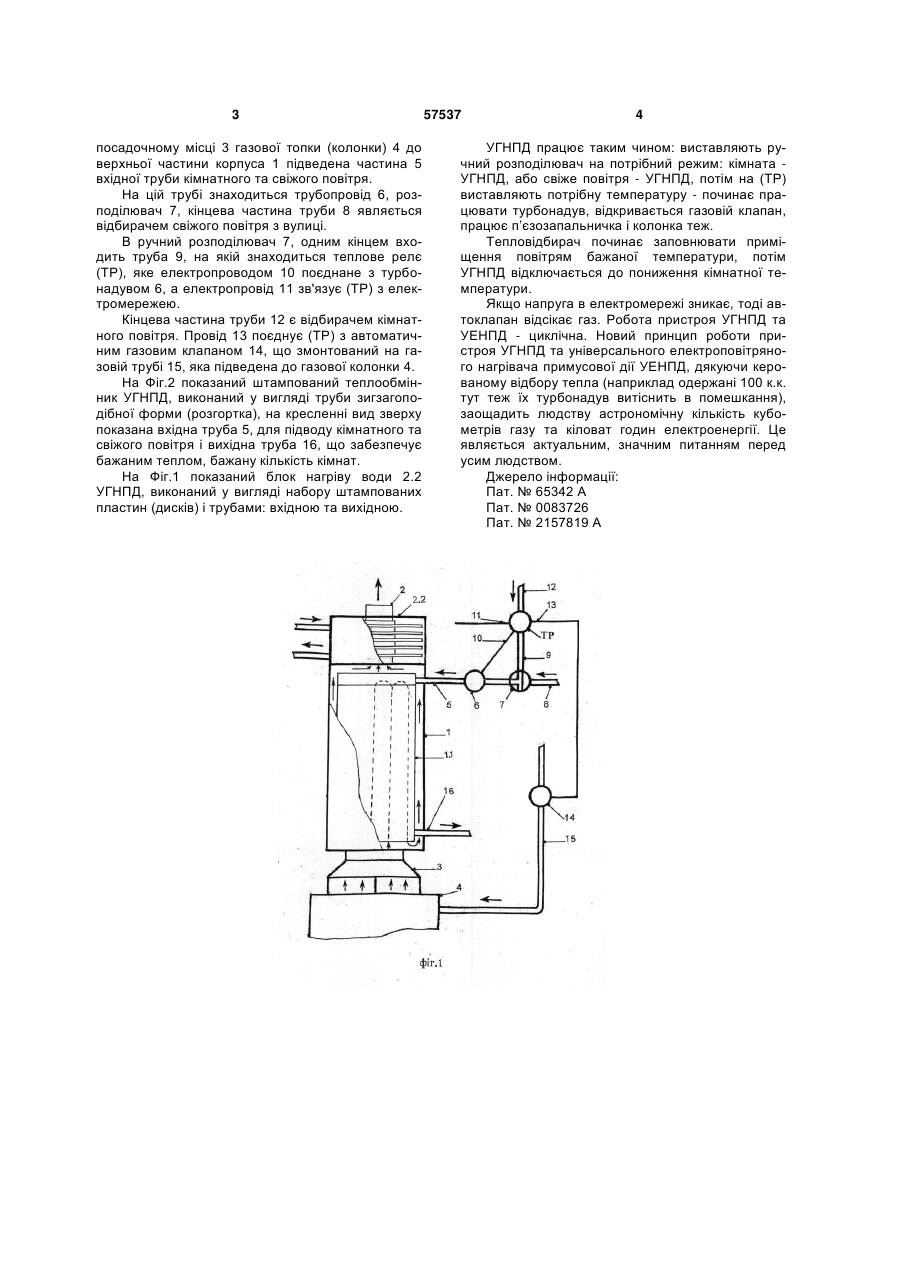

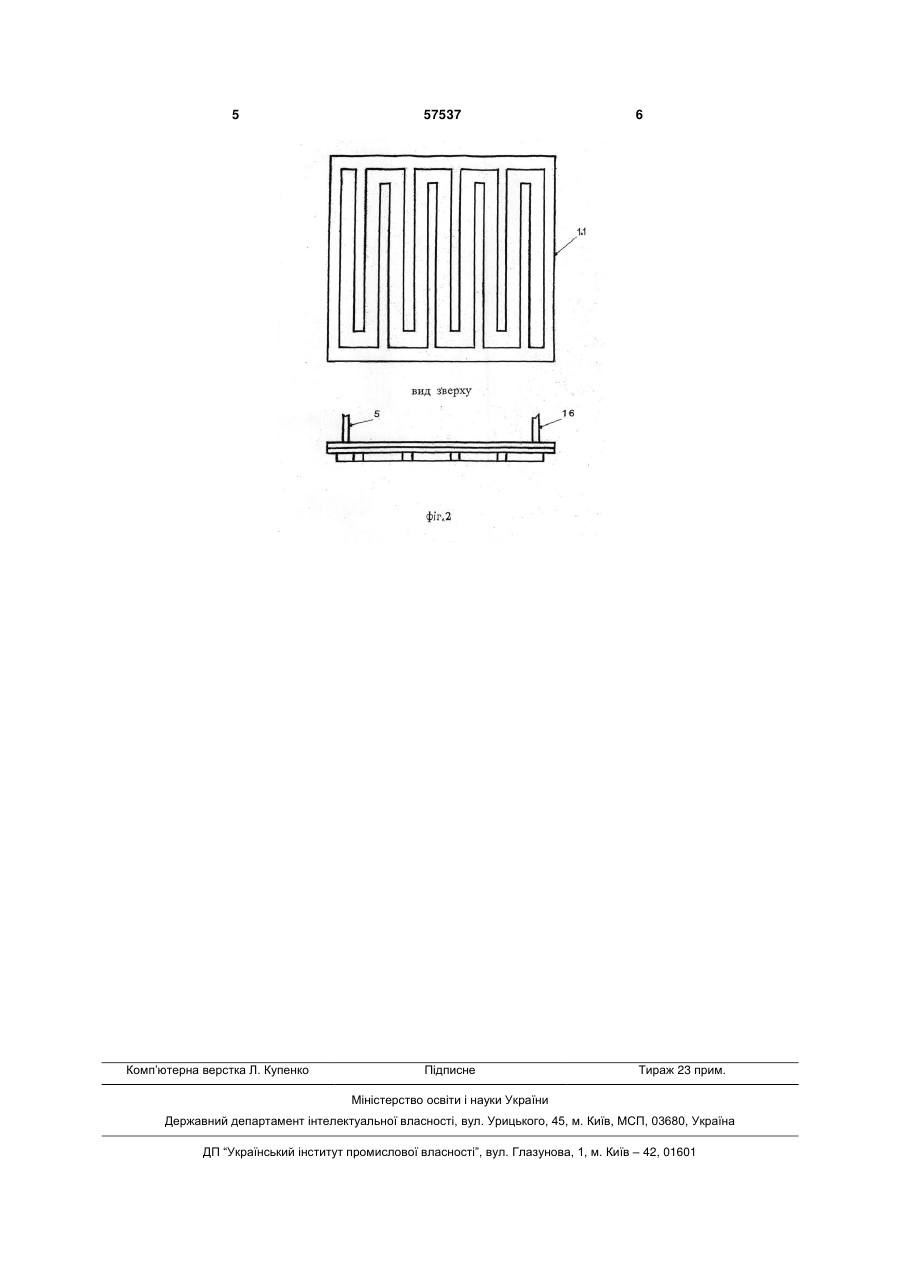

Універсальний газоповітряний нагрівач примусової дії, що містить корпус, відбирач тепла (теплообмінник), димову трубу, блок нагріву води з вхідною і вихідною трубами, у верхню частину корпуса підведена труба з турбонаддувом, розподільником та відбирачем свіжого повітря, на трубі, що підведена в розподільник, знаходиться відбирач кімнатного повітря та термореле, яке одним кінцем проводу поєднане з автоматичним газовим клапаном, а другим - з турбонаддувом, третій провід виходить в електромережу, газовий автоматичний клапан знаходиться на газовій трубі, підведеній до газової колонки, на якій розміщене посадочне місце пристрою, що в нижній частині має трубопровід бажаного кімнатного повітря, який відрізняється тим, що теплообмінник нагрівача виконаний у вигляді труби зигзагоподібної форми. Корисна модель належить до побутової техніки, а саме до засобів обігріву приміщень (кімнат). Відомий пристрій для використання тепла відхідних газів, патент № 65342 А, в якому є контур 3 (змієвик) малої площини обміну тепла відхідних газів [1]. Недоліком наведеного вище пристрою є низька продуктивність вироблення тепла. За прототип використано нагрівач примусової дії, який складається з корпуса, теплообмінника, димової труби, блока нагріву води з вхідною та вихідною трубами, а в верхній частині корпуса підведена труба з турбонадувом, розподілювачем та відбирачем свіжого повітря, крім того, на трубі, що підведена в розподілювач знаходиться відбирач кімнатного повітря та термореле (ТР), один провід, поєднаний з автоматичним газовим клапаном, другий - з турбонадувом, а третій провід виведено на електромережу, газовий автоклапан знаходиться на газовій трубі підведеній до газової колонки, на якій розміщене посадочне місце пристрою, який в нижній частині має трубопровід кімнатного повітря [2]. Недоліком наведеного вище нагрівача примусової дії є низька технологічність, яка полягає в складності конструкції та низькому рівні надійності. В основу корисної моделі поставлена задача підвищення продуктивності роботи нагрівача та спрощення його конструкції. Поставлена, задача вирішується за рахунок того, що в нагрівачі примусової дії, який складається з корпуса, теплообмінника, димової труби, блока нагріву води з вхідною та вихідною трубами, а в верхню частину корпуса підведена труба з турбонадувом та відбирачем свіжого повітря, крім того на трубці, що підведена в розподілювач знаходиться відбирач кімнатного повітря та термореле (ТP), один провід якого поєднує з автоматичним газовим клапаном, другий - з турбонадувом, а третій виведено на електромережу, газовий автоклапан знаходиться на газовій трубі, підведеній до газової колонки, на якій розміщено посадочне місце пристрою, який в нижній частині має трубопровід кімнатного повітря, згідно з корисною моделлю, що теплообмінник УГНПД виконаний у вигляді штампованої труби зигзагоподібної форми, а блок нагріву води виконаний з набору штампованих тепловідбірних пластин (дисків). Запропонований УГНПД зображений на кресленнях, Фіг.1 і Фіг.2. Показаний на кресленні Фіг.1, корпус пристрою 1, з димовою трубою 2, блок нагріву води 2.2, теплообмінник 1.1, змонтований на (19) UA (11) 57537 (13) U (21) a200901159 (22) 13.02.2009 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) ПРИМОЛЕННИЙ ВІТАЛІЙ АНДРІЯНОВИЧ (73) ПРИМОЛЕННИЙ ВІТАЛІЙ АНДРІЯНОВИЧ (56) UA 63342 A, F24D5/00, 15.03.2004 SU 140184, F24D5/02, 00.00.1961 EP 0083726 A1, F24D11/00, 20.07.1983 GB 2157819 A, F28D21/00, 30.10.1985 RU 2100733 C1, F28D9/00, 27.12.1997 US 2579507 A, F24D5/02, 25.12.1951 "Парои теплогенераторы Steamrator" http://web.archive.org/web/20051229re_http://www.nestor.minsk.by/sn/2003/35/sn33508.ht ml 3 посадочному місці 3 газової топки (колонки) 4 до верхньої частини корпуса 1 підведена частина 5 вхідної труби кімнатного та свіжого повітря. На цій трубі знаходиться трубопровід 6, розподілювач 7, кінцева частина труби 8 являється відбирачем свіжого повітря з вулиці. В ручний розподілювач 7, одним кінцем входить труба 9, на якій знаходиться теплове релє (ТР), яке електропроводом 10 поєднане з турбонадувом 6, а електропровід 11 зв'язує (ТР) з електромережею. Кінцева частина труби 12 є відбирачем кімнатного повітря. Провід 13 поєднує (ТР) з автоматичним газовим клапаном 14, що змонтований на газовій трубі 15, яка підведена до газової колонки 4. На Фіг.2 показаний штампований теплообмінник УГНПД, виконаний у вигляді труби зигзагоподібної форми (розгортка), на кресленні вид зверху показана вхідна труба 5, для підводу кімнатного та свіжого повітря і вихідна труба 16, що забезпечує бажаним теплом, бажану кількість кімнат. На Фіг.1 показаний блок нагріву води 2.2 УГНПД, виконаний у вигляді набору штампованих пластин (дисків) і трубами: вхідною та вихідною. 57537 4 УГНПД працює таким чином: виставляють ручний розподілювач на потрібний режим: кімната УГНПД, або свіже повітря - УГНПД, потім на (ТР) виставляють потрібну температуру - починає працювати турбонадув, відкривається газовій клапан, працює п’єзозапальничка і колонка теж. Тепловідбирач починає заповнювати приміщення повітрям бажаної температури, потім УГНПД відключається до пониження кімнатної температури. Якщо напруга в електромережі зникає, тоді автоклапан відсікає газ. Робота пристроя УГНПД та УЕНПД - циклічна. Новий принцип роботи пристроя УГНПД та універсального електроповітряного нагрівача примусової дії УЕНПД, дякуючи керованому відбору тепла (наприклад одержані 100 к.к. тут теж їх турбонадув витіснить в помешкання), заощадить людству астрономічну кількість кубометрів газу та кіловат годин електроенергії. Це являється актуальним, значним питанням перед усим людством. Джерело інформації: Пат. № 65342 А Пат. № 0083726 Пат. № 2157819 А 5 Комп’ютерна верстка Л. Купенко 57537 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
