Спосіб очищення каналізаційного трубопроводу

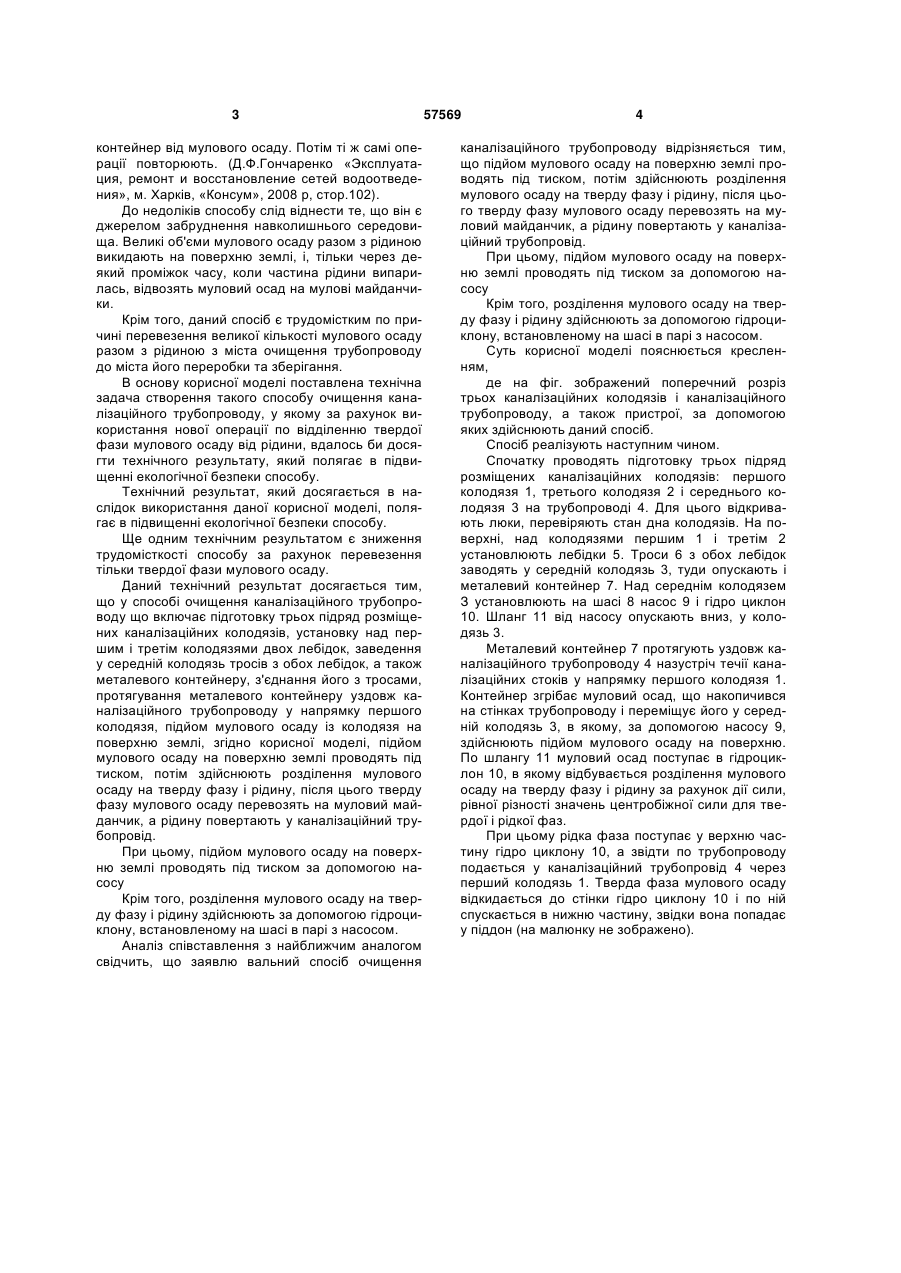

1. Спосіб очищення каналізаційного трубопроводу, що включає підготовку трьох підряд розміщених каналізаційних колодязів, установку над першим і третім колодязями двох лебідок, заведення у середній колодязь тросів з обох лебідок, а також металевого контейнера, з'єднання його з тросами, протягування металевого контейнера 3 контейнер від мулового осаду. Потім ті ж самі операції повторюють. (Д.Ф.Гончаренко «Эксплуатация, ремонт и восстановление сетей водоотведения», м. Харків, «Консум», 2008 р, стор.102). До недоліків способу слід віднести те, що він є джерелом забруднення навколишнього середовища. Великі об'єми мулового осаду разом з рідиною викидають на поверхню землі, і, тільки через деякий проміжок часу, коли частина рідини випарилась, відвозять муловий осад на мулові майданчики. Крім того, даний спосіб є трудомістким по причині перевезення великої кількості мулового осаду разом з рідиною з міста очищення трубопроводу до міста його переробки та зберігання. В основу корисної моделі поставлена технічна задача створення такого способу очищення каналізаційного трубопроводу, у якому за рахунок використання нової операції по відділенню твердої фази мулового осаду від рідини, вдалось би досягти технічного результату, який полягає в підвищенні екологічної безпеки способу. Технічний результат, який досягається в наслідок використання даної корисної моделі, полягає в підвищенні екологічної безпеки способу. Ще одним технічним результатом є зниження трудомісткості способу за рахунок перевезення тільки твердої фази мулового осаду. Даний технічний результат досягається тим, що у способі очищення каналізаційного трубопроводу що включає підготовку трьох підряд розміщених каналізаційних колодязів, установку над першим і третім колодязями двох лебідок, заведення у середній колодязь тросів з обох лебідок, а також металевого контейнеру, з'єднання його з тросами, протягування металевого контейнеру уздовж каналізаційного трубопроводу у напрямку першого колодязя, підйом мулового осаду із колодязя на поверхню землі, згідно корисної моделі, підйом мулового осаду на поверхню землі проводять під тиском, потім здійснюють розділення мулового осаду на тверду фазу і рідину, після цього тверду фазу мулового осаду перевозять на муловий майданчик, а рідину повертають у каналізаційний трубопровід. При цьому, підйом мулового осаду на поверхню землі проводять під тиском за допомогою насосу Крім того, розділення мулового осаду на тверду фазу і рідину здійснюють за допомогою гідроциклону, встановленому на шасі в парі з насосом. Аналіз співставлення з найближчим аналогом свідчить, що заявлю вальний спосіб очищення 57569 4 каналізаційного трубопроводу відрізняється тим, що підйом мулового осаду на поверхню землі проводять під тиском, потім здійснюють розділення мулового осаду на тверду фазу і рідину, після цього тверду фазу мулового осаду перевозять на муловий майданчик, а рідину повертають у каналізаційний трубопровід. При цьому, підйом мулового осаду на поверхню землі проводять під тиском за допомогою насосу Крім того, розділення мулового осаду на тверду фазу і рідину здійснюють за допомогою гідроциклону, встановленому на шасі в парі з насосом. Суть корисної моделі пояснюється кресленням, де на фіг. зображений поперечний розріз трьох каналізаційних колодязів і каналізаційного трубопроводу, а також пристрої, за допомогою яких здійснюють даний спосіб. Спосіб реалізують наступним чином. Спочатку проводять підготовку трьох підряд розміщених каналізаційних колодязів: першого колодязя 1, третього колодязя 2 і середнього колодязя 3 на трубопроводі 4. Для цього відкривають люки, перевіряють стан дна колодязів. На поверхні, над колодязями першим 1 і третім 2 установлюють лебідки 5. Троси 6 з обох лебідок заводять у середній колодязь 3, туди опускають і металевий контейнер 7. Над середнім колодязем З установлюють на шасі 8 насос 9 і гідро циклон 10. Шланг 11 від насосу опускають вниз, у колодязь 3. Металевий контейнер 7 протягують уздовж каналізаційного трубопроводу 4 назустріч течії каналізаційних стоків у напрямку першого колодязя 1. Контейнер згрібає муловий осад, що накопичився на стінках трубопроводу і переміщує його у середній колодязь 3, в якому, за допомогою насосу 9, здійснюють підйом мулового осаду на поверхню. По шлангу 11 муловий осад поступає в гідроциклон 10, в якому відбувається розділення мулового осаду на тверду фазу і рідину за рахунок дії сили, рівної різності значень центробіжної сили для твердоїі рідкої фаз. При цьому рідка фаза поступає у верхню частину гідро циклону 10, а звідти по трубопроводу подається у каналізаційний трубопровід 4 через перший колодязь 1. Тверда фаза мулового осаду відкидається до стінки гідро циклону 10 і по ній спускається в нижню частину, звідки вона попадає у піддон (на малюнку не зображено). 5 Комп’ютерна верстка Д. Шеверун 57569 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
