Пристрій для відключення (тампонування) каналізаційного трубопроводу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 45740

Опубліковано: 25.11.2009

Автори: Терновий Сергій Вікторович, Дмитрашко Олександр Анатолійович

Завантажити PDF файл.

Формула / Реферат

Пристрій для відключення (тампонування) каналізаційного трубопроводу, що містить відрізок труби з вмонтованим, у його верхній частині, кронштейном, який відрізняється тим, що відрізок труби виконаний із пружного матеріалу, з бічним вирізом - як порожнистий зрізаний циліндр, для розвертання твірної циліндра у порожнині каналізаційного стояка з наступним її щільним приляганням до отворів каналізаційних випусків, а кронштейн призначений для зачіпляння пристосування для встановлення пристрою на місці тампонування і його виймання із каналізаційного стояка.

Текст

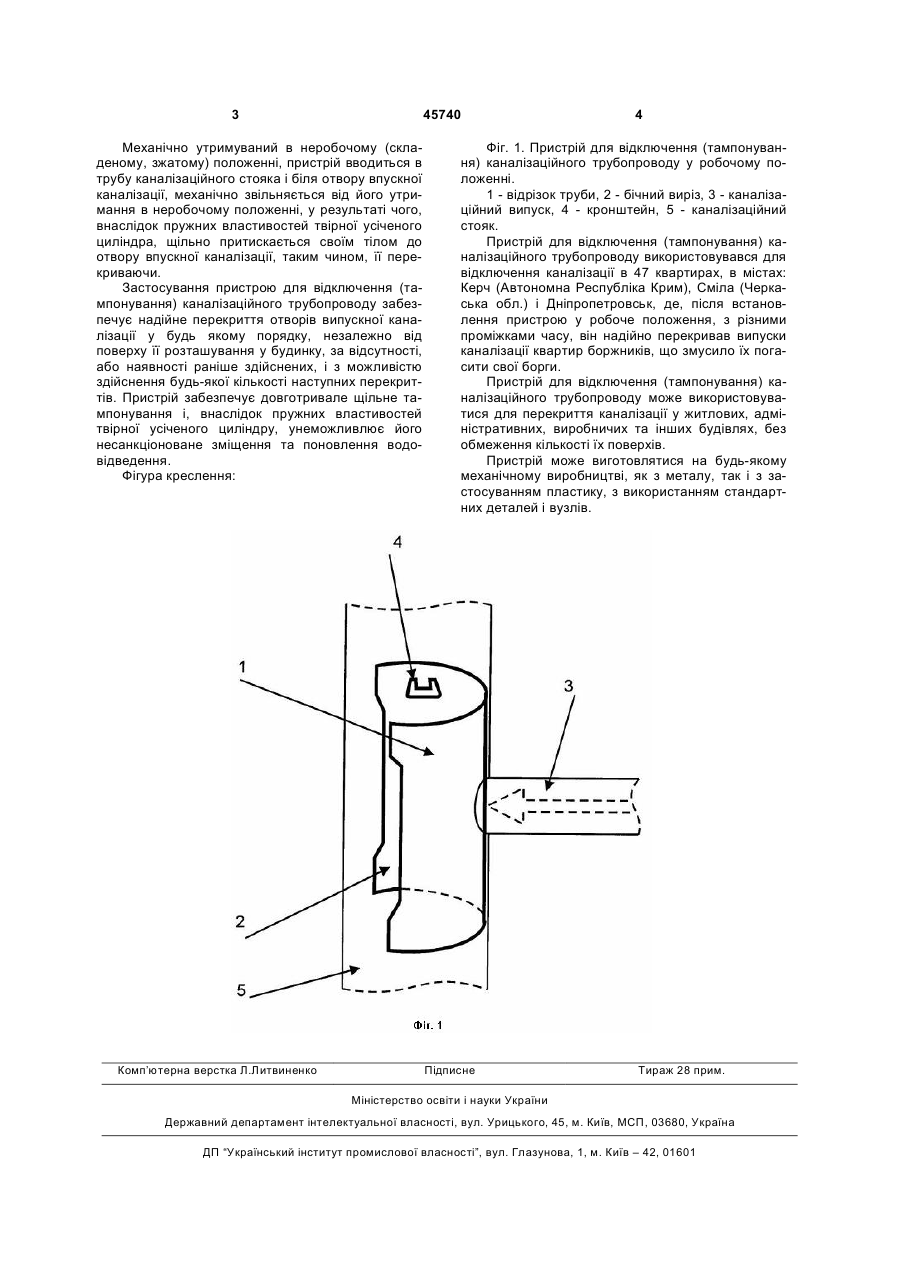

Пристрій для відключення (тампонування) каналізаційного трубопроводу, що містить відрізок 3 45740 Механічно утримуваний в неробочому (складеному, зжатому) положенні, пристрій вводиться в трубу каналізаційного стояка і біля отвору впускної каналізації, механічно звільняється від його утримання в неробочому положенні, у результаті чого, внаслідок пружних властивостей твірної усіченого циліндра, щільно притискається своїм тілом до отвору впускної каналізації, таким чином, її перекриваючи. Застосування пристрою для відключення (тампонування) каналізаційного трубопроводу забезпечує надійне перекриття отворів випускної каналізації у будь якому порядку, незалежно від поверху її розташування у будинку, за відсутності, або наявності раніше здійснених, і з можливістю здійснення будь-якої кількості наступних перекриттів. Пристрій забезпечує довготривале щільне тампонування і, внаслідок пружних властивостей твірної усіченого циліндру, унеможливлює його несанкціоноване зміщення та поновлення водовідведення. Фігура креслення: Комп’ютерна верстка Л.Литвиненко 4 Фіг. 1. Пристрій для відключення (тампонування) каналізаційного трубопроводу у робочому положенні. 1 - відрізок труби, 2 - бічний виріз, 3 - каналізаційний випуск, 4 - кронштейн, 5 - каналізаційний стояк. Пристрій для відключення (тампонування) каналізаційного трубопроводу використовувався для відключення каналізації в 47 квартирах, в містах: Керч (Автономна Республіка Крим), Сміла (Черкаська обл.) і Дніпропетровськ, де, після встановлення пристрою у робоче положення, з різними проміжками часу, він надійно перекривав випуски каналізації квартир боржників, що змусило їх погасити свої борги. Пристрій для відключення (тампонування) каналізаційного трубопроводу може використовуватися для перекриття каналізації у житлових, адміністративних, виробничих та інших будівлях, без обмеження кількості їх поверхів. Пристрій може виготовлятися на будь-якому механічному виробництві, як з металу, так і з застосуванням пластику, з використанням стандартних деталей і вузлів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for disconnection (plugging) of canalization pipeline

Автори англійською

Dmytrashko Oleksdandr Anatoliiovych, Ternovyi Sergii Viktorovych

Назва патенту російською

Устройство для отключения (тампонирования) канализационного трубопровода

Автори російською

Дмитрашко Александр Анатольевич, Терновой Сергей Викторович

МПК / Мітки

МПК: E03F 7/00

Мітки: трубопроводу, каналізаційного, пристрій, відключення, тампонування
