Пісковловлювач каналізаційного трубопроводу

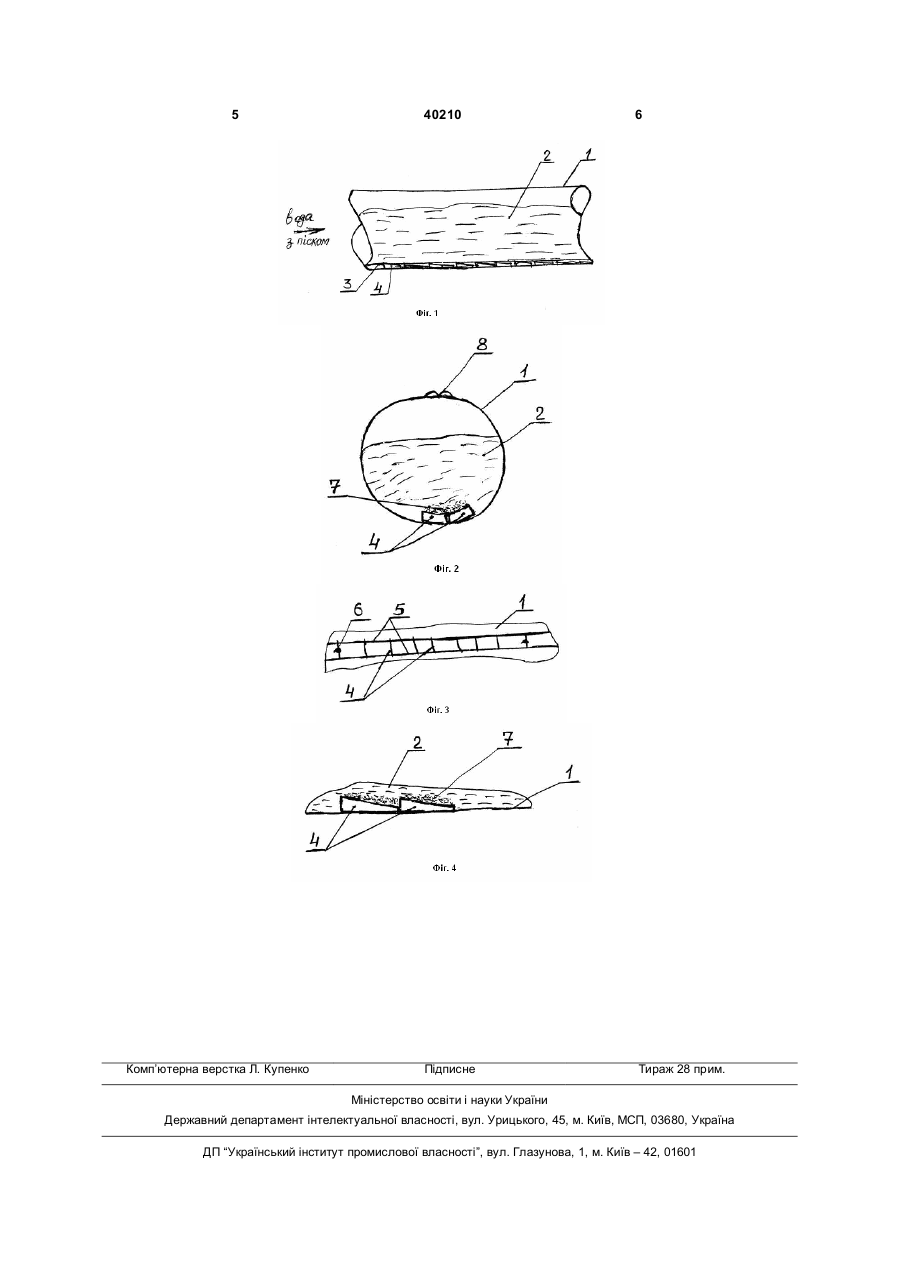

1. Пісковловлювач каналізаційного трубопроводу, який містить пристрій для збору піску, що встановлений на днище трубопроводу, який відрізняється тим, що пристрій виконаний у вигляді декількох сегментних косинок, які розташовані з невеликим кроком та закріплені по черзі одна від 3 потім виймання піску із нього шляхом витягування пісковловлювача назовні. Вирішення поставленої задачі забезпечується пісковловлювачем, який містить пристрій для збору піску, що встановлений на днище трубопроводу, за рахунок того, що пристрій виконаний у вигляді декількох сегментних косинок, які розташовані з невеликим шагом та закріплені по черзі одна відносно другої між двох металевих рейок, які покладені на днище трубопроводу с можливістю виймання при заповненні піском заглиблень сегментних косинок. Для збільшення строку експлуатації, каналізаційний трубопровід виконаний з можливістю перевертання днищем наверх за допомогою під'ємних механізмів, а потім пристрій для збору піску встановлений на чисту внутрішню поверхню трубопроводу, яка стає днищем. Для надійного встановлення пісковловлювача у каналізаційному трубопроводі, нижня кромка сегментних косинок має закруглення для кращого прилягання до днища трубопроводу без механічних пошкоджень. Технічний результат, який досягається корисною моделлю: - досягається ефективне вловлювання піску у среднему 35 літрів на 1000м3 стічної води за рахунок вільного осаджування піску у пісковловлювачі, що гарантує небезпечну роботу очисних споруд, а також захищається внутрішня поверхня днища каналізаційного трубопроводу від протирання, тому що осаджуючий пісок збирається у заглибленнях сегментних косинок невеликим шаром піску, об який "протирається" пісок, що знаходиться у рухомої стічної воді, а днище трубопроводу як би захищене цім шаром піску від механічних пошкоджень та протирання, тим самим більш здійснюється збір піску, - збільшується строк експлуатації каналізаційного трубопроводу за рахунок перевертання його відпрацьованим днищем наверх у необхідний час за допомогою під'ємних механізмів, щоб встановити знову пристрій пісковловлювача на чисту другу внутрішню поверхню, яка ще не підлягала протиранню, а знаходилась зверху, тим самим пісковловлювач у каналізаційному трубопроводі продовжує працювати при швидкості руху стічної води не більш 0,3м/с та не менш 0,15м/с, - своєчасне виймання піску, тому що пісок із стічної води не лягає на днище каналізаційного трубопроводу, а зберігається у пісковловлювачі до моменту витягування його із трубопроводу при повному заповнені заглиблень сегментних косинок піском, який утворює захисний шар. Заявлений пісковловлювач каналізаційного трубопроводу пояснюється технічним описом та кресленнями, де: 40210 4 Фіг.1, Фіг.2 - загальний вид каналізаційного трубопроводу з встановленим на днище пісковловлювачем, Фіг.3 - загальний вид пісковловлювача, Фіг.4 - встановлення сегментних косинок, на яких збирається шар піску. Корисна модель - Через каналізаційний трубопровід 1 довжиною 6-12м горизонтально рухається стічна вода 2 з піском, при швидкості руху якої не більш 0,3м/с та не менш 0,15м/с успіває осаджуваться пісок на пісковловлювач 3, який встановлений на днище трубопроводу 1 для збору піску із стічної води 2 (див. Фіг.1, Фіг.2). Заявлений пісковловлювач розраховується для затримання піску крупністю 0,2-0,25мм і більш та осаджування піску у заглибленнях металевих сегментних косинок 4, які розташовані з невеликим шагом та закріплені по черзі одна відносно другої між двох металевих довгих рейок 5, які покладені на днище трубопроводу 1 с можливістю приварювання їх до днища у зварювальних точках 6 для нерухомості при діяльності пісковловлювача (див. Фіг.2, Фіг.3, Фіг.4). Для кращого прилягання до днища трубопроводу 1, нижня кромка сегментних косинок 4 має закруглення, щоб не сталося механічних пошкоджень днища та проникнення піску (див. Фіг.2). При заповненні піском заглиблень сегментних косинок 4 утворюється невеликий шар 7 піску, об який „протирається" пісок, що знаходиться у рухомої стічної воді 2, а днище трубопроводу 1 захищається цім шаром 7 піску від механічних пошкоджень та протирання внутрішньої поверхні трубопроводу 1 (див. Фіг.1, Фіг.3, Фіг.4). При повному заповненні заглиблень сегментних косинок 4 піском 7, у необхідний час пісковловлювач 3 витягується із каналізаційного трубопроводу 1, який потім перевертається днищем наверх за допомогою під'ємних механізмів (не показані), при цьому металеві петлі 8 на трубопроводі 1 діаметром 1220мм служать для підйому та перевертанню його для того, щоб чиста внутрішня поверхня трубопроводу 1 стала днищем, тоді пісковловлювач 3 знову встановлений усередині трубопроводу 1 (див. Фіг.1, Фіг.2). При рухомості стічної води 2 з піском у каналізаційному трубопроводі 1, захисний шар піску 7 на сегментних косинках 4 захищає внутрішню поверхню днища трубопроводу 1 від протирання, тому що пісок у стічної воді 2 треться об шар піску 7 (див. Фіг.4). Заявлений пісковловлювач дозволяє довго експлуатувати каналізаційній трубопровід та збирати пісок у заглибленнях сегментних косинок у вигляді захисного шару піску, який не дає протиранню внутрішньої поверхні днища трубопроводу. 5 Комп’ютерна верстка Л. Купенко 40210 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
